PCB数模电路设计及整改案例分享

数模混合电路的设计，一直是困扰硬件电路设计师提高性能的瓶颈。众所周知，现实的世界都是模拟的，只有将模拟的信号转变成数字信号，才方便做进一步 的处理。模拟信号和数字信号的转变是否实时、精确，是电路设计的重要指标。除了器件工艺，算法的进步会影响系统数模变换的精度外，现实世界中众多干扰，噪声也是困扰数模电路性能的主要因素。

数模混合电路设计当中，干扰源、干扰对象和干扰途径的辨别是分析数模混合设计干扰的基础。通常的电路 中，模拟信号上由于存在随时间变化的连续变化的电压和电流有效成分，在设计和调试过程中，需要同时控制这两个变量，而且他们对于外部的干扰更敏感，因而通 常作为被干扰对象做分析；数字信号上只有随时间变化的门限量化后的电压成分，相比模拟信号对干扰有较高的承受能力，但是这类信号变化快，特别是变化沿速度 快，还有较高的高频谐波成分，对外释放能量，通常作为干扰源。相对而言，数字信号抗干扰能力强一些，只要干扰信号未导致数字信号产生误码，数字信号的质量是可以得到保证的。而模拟信号受到干扰后，信号质量很难恢复。

某项目数模电路有干扰，网友给出整改建议如下：

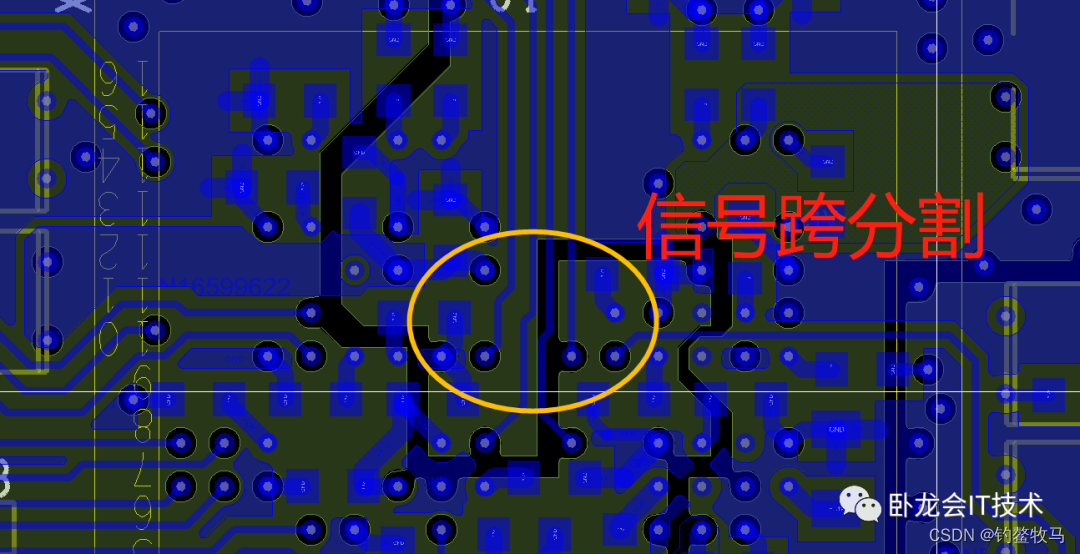

第一，信号完整性。信号跨分割，底层信号线在第三层电源层不是一个完整的平面。这会使信号回路绕路，产生EMC问题。

​

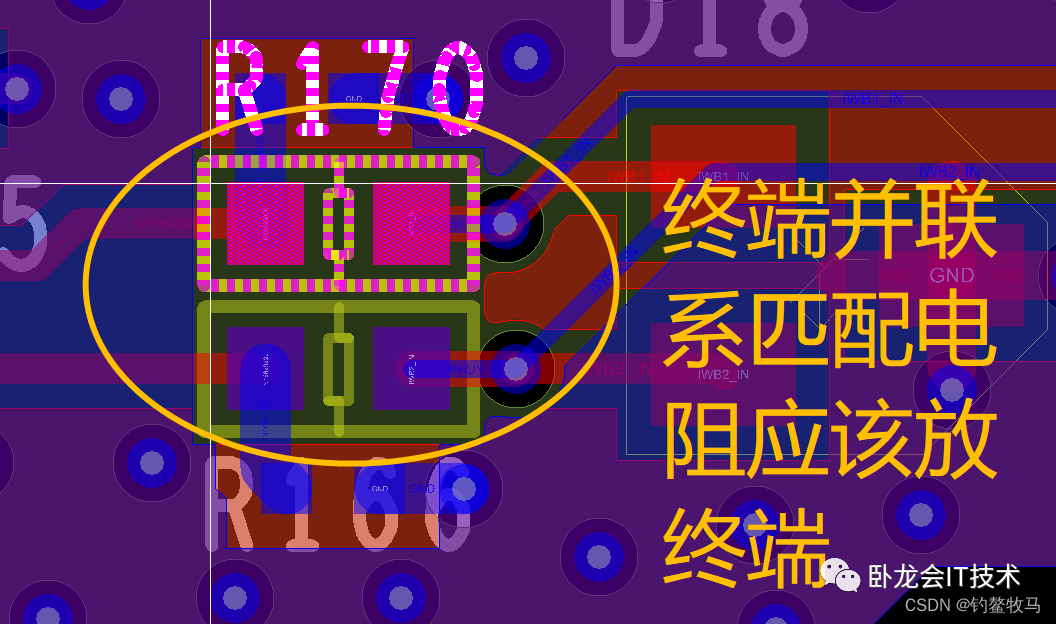

第二，信号终端并联匹配电阻放在中途，应该是放在终端。串联匹配是放在源端。

​

第三，数模地转换连接点选择。此电路是数字信号转换成模拟信号就一组信号，0欧姆当然应该是放在这组信号的下面，这样供信号回流。

​

第四，数模连接地太散。这里有两个电源进行数模转换。这两个电源他们分散地放在上边及右边两个地方。这会导致数字干扰信号从两处流入。最好是放在一起，干扰要注入就在一个地方。

第五，数模连接可以用磁珠，而不是0电阻。磁珠能阻档高频数字干扰注入模拟电路，而低频模拟地信号能顺畅流通。

针对网友建议的补充分析：磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不一定合适，建议可以做尝试验证。采用0欧电阻进行数模连接相当于缩减了电流的通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用 (0欧电阻也有阻抗 )，这点比磁珠强。

第六，光口信号阻抗50欧姆，顶层需要把地铜皮远离信号1mm，防止顶层铜皮参与阻抗计算。

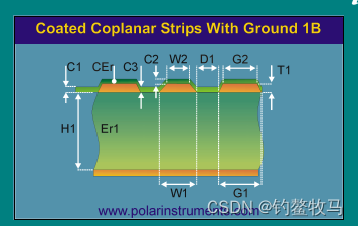

针对网友建议的补充分析：W为传输线，G为共面的地铜皮，D1要求1mm以上。微带线和带状线都存在地铜皮距离信号线不满足间距，导致影响信号线阻抗。建议铺铜远离重要信号线避免影响信号线阻抗，经过精确计算考虑共面阻抗的设计除外。

经过网友以上的整改，项目顺利通过了调试。

最后我们补充谈谈数模地

数模设计过程中要避免照搬经验和规则，但要彻底讲清这个问题，首先要明白数模干扰的机理，数字对模拟的影响可以分为以下两种情况：

1、串扰

　　串扰一般是通过数字与模拟信号线间的分布参数相互影响，不过这个问题至少目前已经不是很突出了。因为数字信号要布置在数字区域，模拟信号要布置在模拟区域，空间上都已经做了隔离，因此风险也减少了。

2、共阻抗耦合

　　公共阻抗耦合是指由于骚扰源与敏感部位共用一个线路阻抗而产生的。当数字信号与模拟信号共地时，由于地线在高频时存在一定的阻抗，因此数字信号回流流过时将产生一个压降，这就是共模电压源。

　　此时，如果共模电流流经模拟区域，在模拟区域地上产生压降，这个电压如果叠加在模拟信号上，便会影响模拟信号，这就是数模共阻抗干扰的机理。

根据对共阻抗耦合的原因分析，解决办法如下：

　　A、降低GND阻抗，降低共模电压源；

　　B、避免数字GND产生的共模电流流经模拟区域。

　　对于降低GND阻抗，极端点的阻抗为零，此时即使数字信号回流流过，也不会产生共模电压源，因此，也不会影响模拟信号。但是，实际情况是做不到GND零阻抗的，唯一的手段就是使其无限制的降低，如使用GND平面、GND平面减少分割、GND平面长宽比小于3等等。对于使数字地产生的共模电流不流经模拟区域，数模分割启示就是这个初衷。但实际情况是，有很多的案例都对数字与模拟进行了分割，但仍然不能解决数字对模拟的干扰。

（1）数字地、模拟地完全分割隔离，没有信号穿越数/模区域。模拟部分就像与世隔绝的小岛，不会受到干扰。但是这种设计比较少见，或者只存在于理想之中。

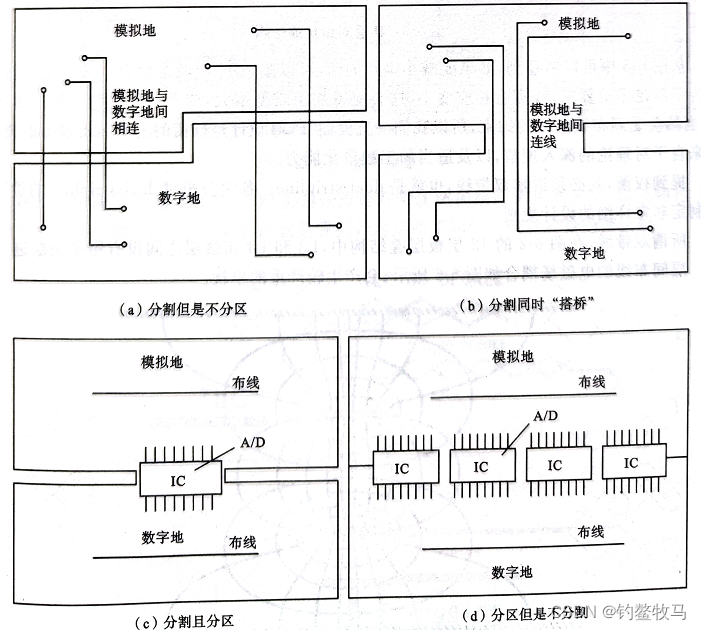

（2）由于有信号穿越数/模区域，这时我们如果不做管理，如图（a）所示，大量的走线跨分割，会带来严重的信号质量问题和EMC问题，这是需要严格避免的设计方式。

（3）在数/模分开之后，保持某一点连接（单点连接，宽度视需要穿过分割区的网络数量而定），如图(b）所示，严格保证跨区的信号从“桥”上通过，不能走线跨分割。

（4）分割同时搭桥方法的衍生，由于A/D器件的存在，所以直接把A/D器件作为桥，数/模的信号在A/D器件上进行桥接，如图（c）所示。

（5）当不止一个A/D器件存在时，等同于桥面太宽，这时候分割的意义不大，但是还需要数/模部分电路严格分区，如图（d）所示。这种做法也适用于无A/D器件的其他数/模混合设计情况，如果大量的信号需要穿过数/模区域，那么在布局时，要严格区分数/模区域，但是在设计中，不对数/模的电源地进行分割。

　

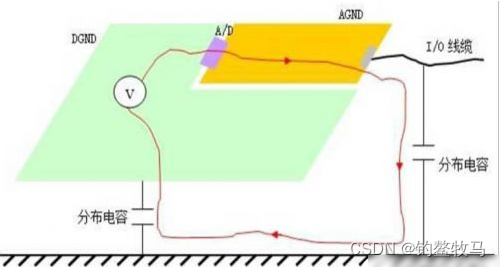

　　对于塑料机箱，如果模拟区域有I/O电缆，此时数字模拟分割不一定能解决问题。因为数字信号在GND上产生的共模噪声会因为I/O电缆与参考接地平板的分布参数形成环路，此时共模电流也将流经模拟区域，所以这种分割存在很大的风险。

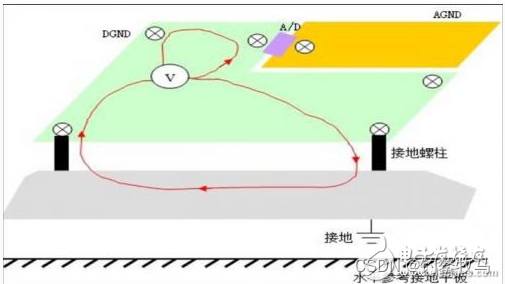

　对于金属外壳的产品，因为单板需要接地，因此重点需要关注接地点，即接地点的设置要避免数字区域共模电流流经模拟区域。

　　对于模拟区域无I/O的线缆的情况，在进行数字与模拟分割后，可以在A/D芯片数字与模拟GND上设置接地点，避免数字区域的共模电流流经模拟区域。

　　但对于模拟区域有I/O线缆的情况，因为线缆对地的分布参数，因此，存在共模电流流经模拟区域的风险，此时还需要充分考虑I/O线缆的长度，如音频耳机线因为比较短，可能分割后风险不大，但是，如果线缆很长的情况下，即使风格也有很大的风险。

任何事物没有绝对正确性，数模分割同样如此，如果设计不好，会产生负面效果，比如跨分割布线等等。另外，高频时即使分割了，分割之间存在分布参数，因此，也不能形成完全意义上的分割。

　　初学者或对EMC一知半解的工程师，如果对数模风格把握不准，建议尽量少分割或干脆不分割，以保证GND平面完整，降低GND平面阻抗，同样可以减小数字对模拟干扰的风险。
