1. 简介

选购一款专用于 Vitis 和 Vivado 开发的主机，Vivado 的编译速度很大程度上取决于 CPU 的单核性能，尤其是在布线和综合阶段，最终选择一款迷你主机，不考虑使用独显，核性数一般即可。

按照 Single Thread Performance 对比即可，挑选一款最佳性价比产品。

对比 Ubuntu 22.04 和 Ubuntu 20.04 运行 Vivado 的兼容性。

2. 单核性能对比

2.1 PassMark

PassMark CPU Benchmarks - Single Thread Performancehttps://www.cpubenchmark.net/singleThread.htmlhttps://www.cpubenchmark.net/singleThread.htmlhttps://www.cpubenchmark.net/singleThread.htmlhttps://www.cpubenchmark.net/singleThread.html

Intel i5-10500 CPU @ 3.10GHz Tb 4.5GHz：Not on the list

Intel i7-1165G7 CPU @2.80GHz Tb 4.7GHz：Not on the list

Intel i7-11800H CPU @ 2.30GHz Tb 4.6GHz：Not on the list

Intel i7-13700 CPU @ 2.10GHz Tb 5.2GHz：4116

AMD R9 7940HS @ 4.0GHz Tb 5.2GHz：3956

Intel i9-14900K CPU @ 3.2GHz Tb 6GHz：4732

2.2 geekbench

Processor Benchmarks - Geekbenchhttps://browser.geekbench.com/processor-benchmarkshttps://browser.geekbench.com/processor-benchmarkshttps://browser.geekbench.com/processor-benchmarkshttps://browser.geekbench.com/processor-benchmarks

Intel i5-10500 CPU @ 3.10GHz Tb 4.5GHz：1526

Intel i7-1165G7 CPU @2.80GHz Tb 4.7GHz：1740

Intel i7-11800H CPU @ 2.30GHz Tb 4.6GHz：1900

Intel i7-13700 CPU @ 2.10GHz Tb 5.2GHz：2653

AMD R9 7940HS @ 4.0GHz Tb 5.2GHz：2460

Intel i9-14900K CPU @ 3.2GHz Tb 6GHz：3079

2.3 CPU-7

单核性能排名CPU天梯图，包含Intel Core2, Intel Core2 Quad和AMD Phenom四核处理器,ZHAOXIN-cpu7网比较了具有多个内核的Intel Xeon CPU，Intel Core i7 / i9 CPU，AMD Ryzen / Threadripper CPU和AMD Epyc的性能。英特尔(Intel)处理器与AMD芯片-找出最适合您的新游戏平台或服务器的CPU性能！完整cpu天梯图https://www.cpu7.com/single/thread.htmlhttps://www.cpu7.com/single/thread.htmlhttps://www.cpu7.com/single/thread.htmlhttps://www.cpu7.com/single/thread.html

Intel i5-10500 CPU @ 3.10GHz Tb 4.5GHz：2765

Intel i7-1165G7 CPU @2.80GHz Tb 4.7GHz：2828

Intel i7-11800H CPU @ 2.30GHz Tb 4.6GHz：3091

Intel i7-13700 CPU @ 2.10GHz Tb 5.2GHz：4143

AMD R9 7940HS CPU @ 4.0GHz Tb 5.2GHz：4013

Intel i9-14900K CPU @ 3.2GHz Tb 6GHz：4780

2.4 选择 UM790 pro

我选择的配置：

AMD R9 7940HS
32G DDR5-5600
1TB M2-2280 PCIE4.0

图片来自铭凡官网。

3. Ubuntu 22.04 物理机

3.1 安装 Ubuntu 22.04

1）安装 Ubuntu 22.04

安装 Ubuntu 后，首先安装 SSH，并设置好 IP 地址，后续要用到。

sudo apt update
sudo apt install openssh-server

2）upgrade

sudo apt update
sudo apt upgrade

3）解决黑屏

运行 upgrade 后，重启会出现显示器黑屏的情况，但可以 ping 通，也可以通过 SSH 连接。风扇似乎也在全速运行。

sudo nano /etc/default/grub

找到对应位置，添加如下内容：

GRUB_CMDLINE_LINUX_DEFAULT="quiet splash nomodeset" // 这里添加 nomodeset
GRUB_CMDLINE_LINUX="rw" //这里需要填写为rw

使 grub 配置生效，并重启：

sudo update-grub
sudo reboot

3.2 安装 Vitis 2022.1

1）安装必要的库

sudo apt install libncurses5

运行 AppImage 格式的应用程序需要安装如下库：

sudo apt install libfuse2

2）修改 /opt 权限

sudo chmod 777 /opt

3）运行安装程序

./xsetup

如果跳过了 3.1-(4)，虽然安装过程不会报错，但是运行 vivado，则会报错：

>> vivado
---
application-specific initialization failed: couldn't load file "librdi_commontasks.so": libtinfo.so.5: cannot open shared object file: No such file or directory

4）安装 JTAG 驱动

cd /opt/Xilinx/Vivado/2022.1/data/xicom/cable_drivers/lin64/install_script/install_drivers/
sudo ./install_drivers.sh

3.3 兼容问题

无法安装 xrt 2022.1，导致不能使用无法运行自定义 DPU Overlay。

放弃 Ubuntu 22.04 + Vivado 2022.1 组合。

4. Ubuntu 20.04 物理机

4.1 安装 Ubuntu 20.04

步骤和 Ubuntu 22.04 一致，无需解决黑屏问题。

参考如下博客安装：

Vitis AI 基础配置（安装VMware+ubuntu 20.04+必要软件）_vitis ai安装-CSDN博客

4.2 共享网络设置

4.2.1 参考博文

《Vitis AI 2.5 环境搭建(Ubuntu20.04) + 在 KV260 中配置 PYNQ》- 4.2 配置网络

《KV260 视觉 AI 套件入门--开箱报告（烧录+配置网络）-CSDN博客》

《Vivado - 远程调试 + 远程综合实现 + vmWare网络配置 + NFS 文件共享 + 使用 VIO 核》

4.2.2 UM790 网口直连

1）连接拓扑

2）DNS 注意事项

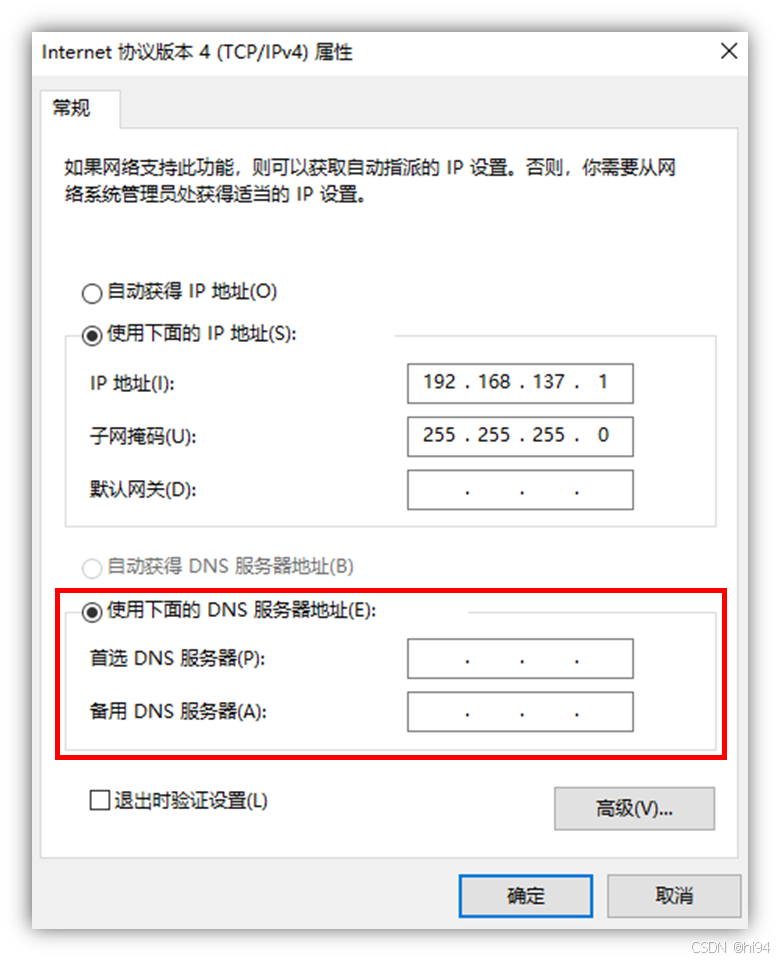

在 Host PC 端，共享的网口不可设置 DNS 服务器地址，比如：192.168.137.1，否则会导致wlan经常断联。

4.3 安装 Vitis 2022.1

与《3.2 安装 Vitis 2022.1》章节一致。

4.4 安装 Vitis 2024.2

安装指南：《UG1742: Vitis Release Notes And Installation Guide》

支持 Ubuntu 的版本：

Ubuntu 20.04.5 LTS, 20.04.6 LTS
Ubuntu 22.04.1 LTS, 22.04.2 LTS, 22.04.3 LTS, 22.04.4 LTS
Ubuntu 24.04 LTS

1）安装 Vitis 2024.2 之前（Before）需要安装的包：

sudo add-apt-repository ppa:xorg-edgers/ppa
sudo apt-get update
sudo apt-get install libgl1-mesa-glx
sudo apt-get install libgl1-mesa-dri
sudo apt-get install libgl1-mesa-dev
sudo add-apt-repository --remove ppa:xorg-edgers/ppa
sudo apt install net-tools
sudo apt-get install -y unzip
sudo apt install gcc
sudo apt install g++

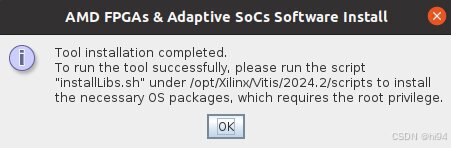

2）安装 Vitis 2024.2 之后（After），首先会弹出提示窗口，按照要求安装即可：

sudo /opt/Xilinx/Vitis/2024.2/scripts/installLibs.sh

4.5 实用命令

在 MobaXTerm 的 SSH 中，直接运行如下命令，可实现 X11 转发，在 Windows 窗口中直接显示 Ubuntu 20.04 的内容，非常方便。

注意：请使用较新版本的 MobaXTerm，实测 v11 版本有转发窗口无法调节的问题。

可在这里生成注册文件：MobaXterm Keygen，文件保存到 MobaXterm 目录。

4.5.1 SSH 保持活跃

Settings -> Configuration -> SSH

4.5.2 X11 设置

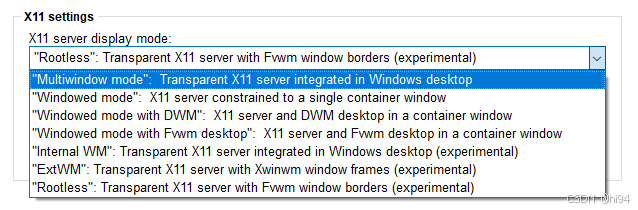

1）常规用途，比如使用 Vivado，推荐选择第一个选项，如下图：

但是第一个选项的设置，会导致 Vitis 窗口的一些问题：

只能保留在主窗口（对笔记本电脑不友好，屏幕尺寸偏小）
窗口大小和位置不可改变

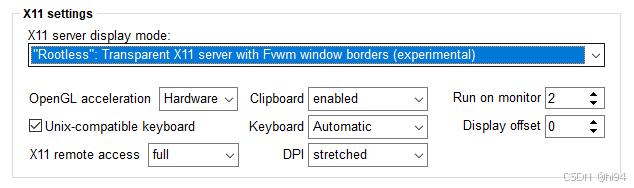

2）使用 Vitis 时，切换为最后一个选项。

同时设置 Run on monitor（1或者2），以确定在哪个显示器上进行显示。

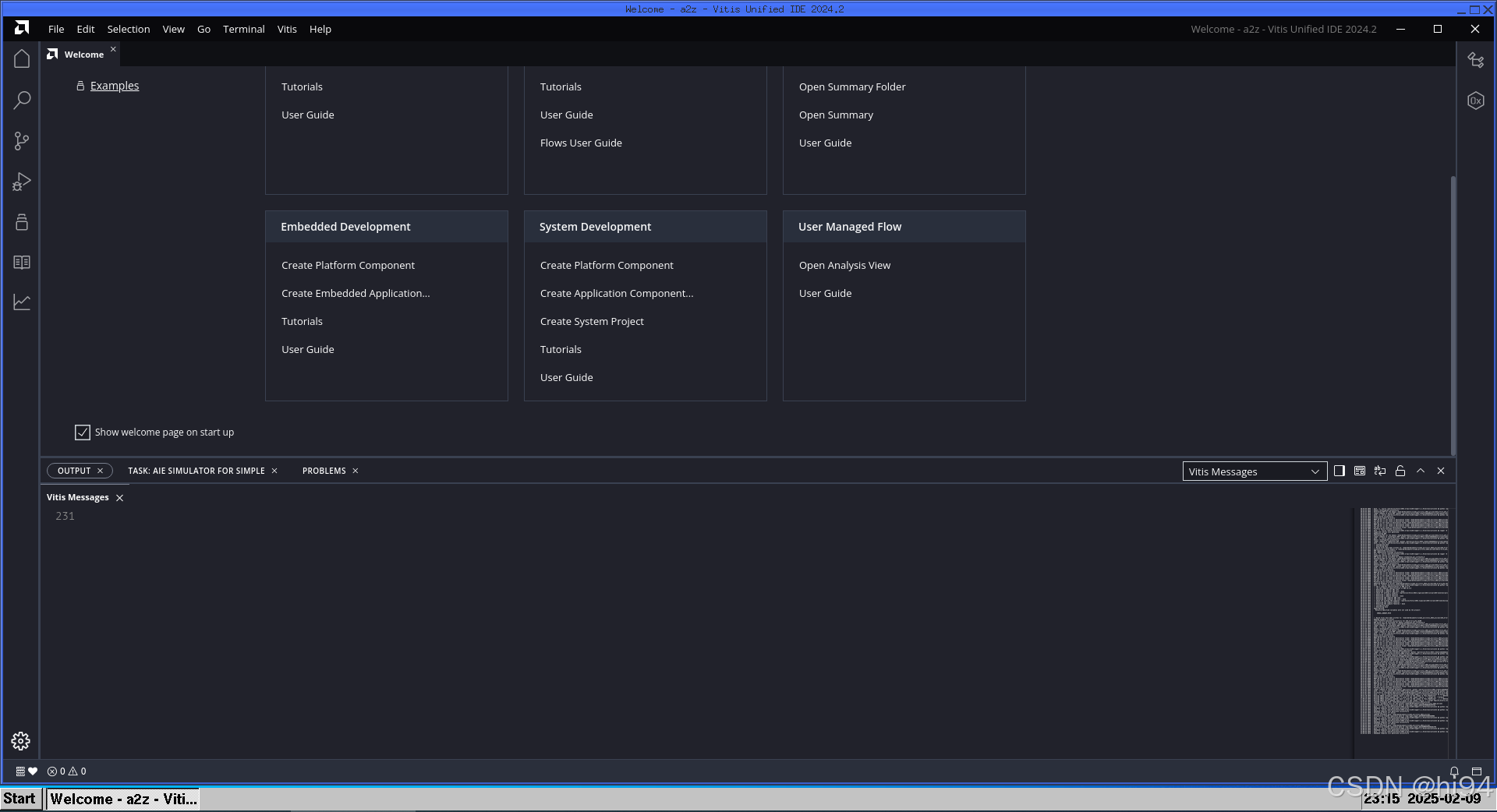

显示效果如下图：

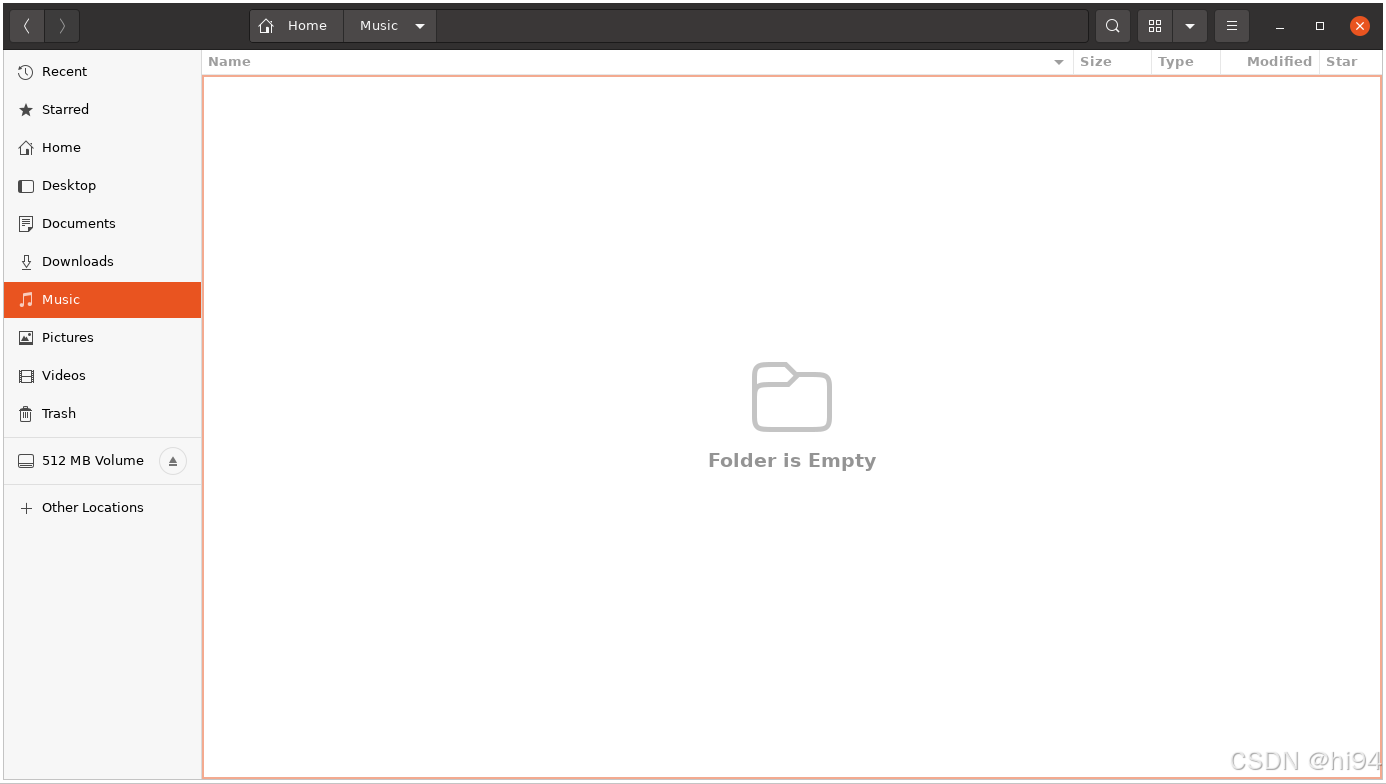

4.5.3 文件管理器

>> gnome-session # 可以加快 nautilus 启动速度
>> nautilus &

Ubuntu 系统中，U盘的自动挂载由 Nautilus 管理，通过 SSH 连接后，并不能直接使用U盘。

可以通过如下命令手动加载和卸载：

udisksctl mount -b /dev/sda1

卸载方法：直接单击 U 盘旁边的 "弹出符号"。

1）报错解决办法：

Nautilus-Share-Message:
10:04:43.952:
Called "net usershare info" but it failed:
Failed to execute child process “net” (No such file or directory)

原因分析：这个错误信息意味着你的系统上没有安装 Samba 套件，或者 net 命令不在系统的 PATH 环境变量中。net 命令是 Samba 套件的一部分，用于管理网络共享。Nautilus（文件管理器）正在尝试使用它来获取有关共享文件夹的信息，但找不到必要的执行文件。

2）安装 samba-common-bin

sudo apt install samba-common-bin

3）有时候，还需要确保 /var/lib/samba/usershares 目录存在并且权限正确。

sudo mkdir -p /var/lib/samba/usershares
sudo chmod 0770 /var/lib/samba/usershares
sudo chown root:sambashare /var/lib/samba/usershares

4.5.4 控制中心

>> gnome-control-center

4.5.5 磁盘管理器

>> gnome-disks

4.5.6 打开默认浏览器

>> gnome-www-browser

4.5.7 系统监视器

>> gnome-system-monitor

4.5.8 终端

>> gnome-terminal

4.5.9 在虚拟机中传递文件

4.6 安装 Jupyter Lab

4.6.1 下载 Anaconda

1）打开官网

2）跳过注册

3）下载对应版本

4.6.2 执行安装

./Anaconda3-2024.10-1-Linux-x86_64.sh

1）安装过程中，有三处需要介入：

同意协议
安装路径：/opt/anaconda3
no：手动控制环境的激活

2）可以在后续通过命令配置 Conda：

>> cd /opt/anaconda3/bin/
>> ./conda init bash

3）取消配置 Conda：

conda init --reverse

4.6.3 直接运行 JupyterLab

jupyter lab --no-browser --port 8888 --ip 192.168.1.23

jupyter lab --no-browser --port 8888 --ip 192.168.137.3

--ip 0.0.0.0 非常重要，jupyter lab 运行在服务器上并且需要从本地计算机访问 JupyterLab。
localhost 或 127.0.0.1 只允许从服务器本身访问。

可从下面找到入口地址：

[C 2024-12-24 21:04:03.619 ServerApp]

    To access the server, open this file in a browser:
        file:///home/dd/.local/share/jupyter/runtime/jpserver-24343-open.html
    Or copy and paste one of these URLs:
        http://192.168.1.23:8888/lab?token=12331cf760b687e788e9100aac28fbb84517b2e30a3eee57
        http://127.0.0.1:8888/lab?token=12331cf760b687e788e9100aac28fbb84517b2e30a3eee57

4.6.4 后台运行 JupyterLab

nohup jupyter lab --no-browser &

nohup 命令使进程忽略挂断信号，即使终端关闭也能继续运行。
& 符号将进程放到后台运行。

运行此命令后，你可能会看到一个输出，例如 [1] 12345，其中 12345 是进程 ID (PID)。

要停止后台运行的 JupyterLab，你需要找到其进程 ID (PID)，然后使用 kill 命令。

或者，可以使用 pkill 命令直接按进程名杀死进程：

pkill jupyter

4.6.5 使用配置文件

对于更高级的配置，你可以创建一个 Jupyter 配置文件。

1）生成配置文件：

jupyter lab --generate-config

这将在 ~/.jupyter/jupyter_lab_config.py 创建一个配置文件。

2）编辑配置文件：

打开 ~/.jupyter/jupyter_lab_config.py 并修改以下设置：

c.ServerApp.open_browser = False # 禁止自动打开浏览器
c.ServerApp.port = 8888 # 设置端口（可选）
c.ServerApp.ip = '0.0.0.0' # 设置IP地址（可选，允许远程访问）

然后，你可以简单地使用 jupyter lab 命令启动 JupyterLab，它将使用配置文件中的设置。

5. 性能测试

使用官方脚本，构建一个 DPU 工程。

CPU 大部分时间都是单核在在拉满，其余核心都在等待。

1）Performance_Explore 用时统计时如下：

[23:51:10] Finished 2nd of 6 tasks (FPGA linking synthesized kernels to platform). Elapsed time: 00h 08m 02s

[23:52:10] Finished 3rd of 6 tasks (FPGA logic optimization). Elapsed time: 00h 01m 00s

[23:57:11] Finished 4th of 6 tasks (FPGA logic placement). Elapsed time: 00h 05m 00s

[00:11:14] Finished 5th of 6 tasks (FPGA routing). Elapsed time: 00h 14m 02s

[00:12:14] Finished 6th of 6 tasks (FPGA bitstream generation). Elapsed time: 00h 01m 00s

2）Vivado Implementation Defaults 用时统计时如下：

[21:44:28] Finished 2nd of 6 tasks (FPGA linking synthesized kernels to platform). Elapsed time: 00h 07m 39s

[21:45:28] Finished 3rd of 6 tasks (FPGA logic optimization). Elapsed time: 00h 01m 00s

[21:49:28] Finished 4th of 6 tasks (FPGA logic placement). Elapsed time: 00h 04m 00s

[21:54:29] Finished 5th of 6 tasks (FPGA routing). Elapsed time: 00h 05m 00s

[21:55:29] Finished 6th of 6 tasks (FPGA bitstream generation). Elapsed time: 00h 01m 00s

3）Flow_RuntimeOptimized 用时统计时如下：

[22:16:57] Finished 2nd of 6 tasks (FPGA linking synthesized kernels to platform). Elapsed time: 00h 07m 38s

[22:17:57] Finished 3rd of 6 tasks (FPGA logic optimization). Elapsed time: 00h 01m 00s

[22:21:28] Finished 4th of 6 tasks (FPGA logic placement). Elapsed time: 00h 03m 30s

[22:26:29] Finished 5th of 6 tasks (FPGA routing). Elapsed time: 00h 05m 00s

[22:27:29] Finished 6th of 6 tasks (FPGA bitstream generation). Elapsed time: 00h 01m 00s
