[LLM+AIGC] 07.零基础DeepSeek生成可视化科研图形（思维导图、流程图、词云图）

近年来，人工智能技术火热发展，尤其随着ChatGPT和DeepSeek被提出，其能够基于在预训练阶段所见的模式、统计规律和知识来生成回答，还能根据聊天的上下文进行互动，真正像人类一样来聊天交流以及完成复杂的NLP任务。基于此，为更好地学习前沿AI知识，了解LLM和AIGC应用实战，本人开启了《LLM+AIGC》专栏，一方面作为在线笔记记录和分享自己的学习过程，另一方面期望帮助更多初学者以及对LLM感兴趣的同学。知识无价人有情，希望我们都能在人生路上开心快乐、共同成长。

该系列主要涵盖三方面：

• 原理篇——以原理介绍和论文阅读为主
• 实战篇——以编程实现和构建自制LLM和RAG为主
• 应用篇——以应用实践和API、Prompt探索为主

前一篇文章带领大家了解如何利用DeepSeek+Cherry Studio搭建个人知识库，以安全论文为例进行探索。这篇文章将分享如何利用DeepSeek生成可视化科研图形，包括结合XMind生成思维导图，结合Mermaid生成流程图，结合Chart.js生成HTML趋势图，最终生成Python代码实现词云分析。大家可以结合自己需求进行尝试。基础性文章，希望对初学者有所帮助，尤其是从事科学研究的童鞋！且看且珍惜，加油 O(∩_∩)O

前文赏析：

• [LLM+AIGC] 01.应用篇之中文ChatGPT初探及利用ChatGPT润色论文对比浅析（文心一言 | 讯飞星火）
• [LLM+AIGC] 02.零基础DeepSeek入门初探及云端搭建详解（ChatGPT对比）
• [LLM+AIGC] 03.零基础DeepSeek云端（硅基流动、腾讯云、国家超算平台）搭建及API接入
• [LLM+AIGC] 04.零基础DeepSeek接入WPS实现智能办公
• [LLM+AIGC] 05.零基础DeepSeek接入Kimi自动生成PPT（威胁狩猎领域）
• [LLM+AIGC] 06.零基础DeepSeek+Cherry Studio搭建个人知识库（安全论文）
• [LLM+AIGC] 07.零基础DeepSeek生成可视化科研图形（思维导图、流程图、词云图）

---

一.DeepSeek+XMind生成思维导图

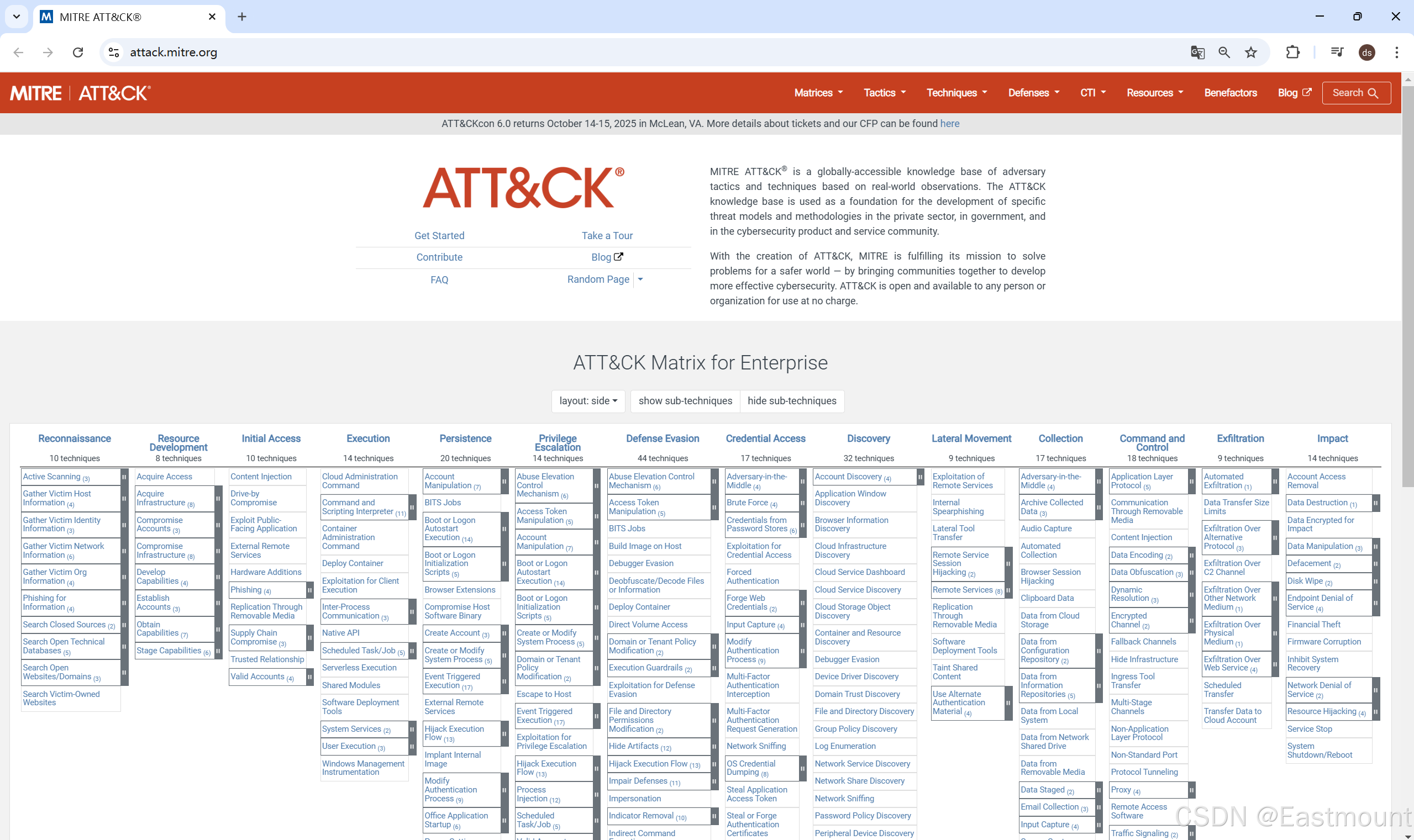

首先，我们尝试生成威胁情报相关的思维导图。目标为ATT&CK网站，如下图所示：

• https://attack.mitre.org/

第一步，DeepSeek同时选择深度思考和联网搜索模式，输入如下所示的提示词。

提示1：
假设您是一名网络安全专家，现在需要介绍ATT&CK相关知识，需要您现从https://attack.mitre.org 官方网站中学习，再撰写一个思维导图介绍ATT&CK，最终以Markdown的形式输出。

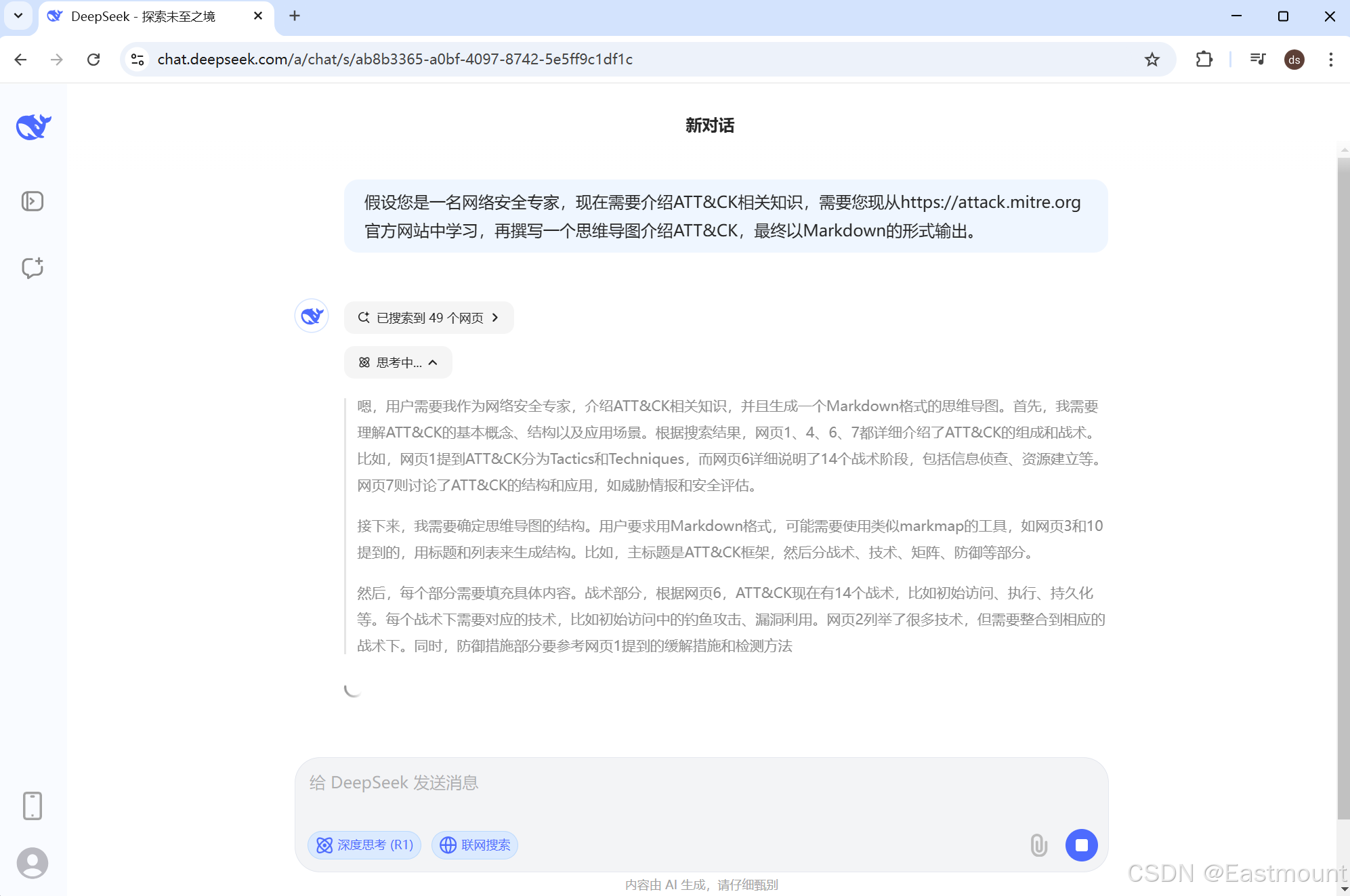

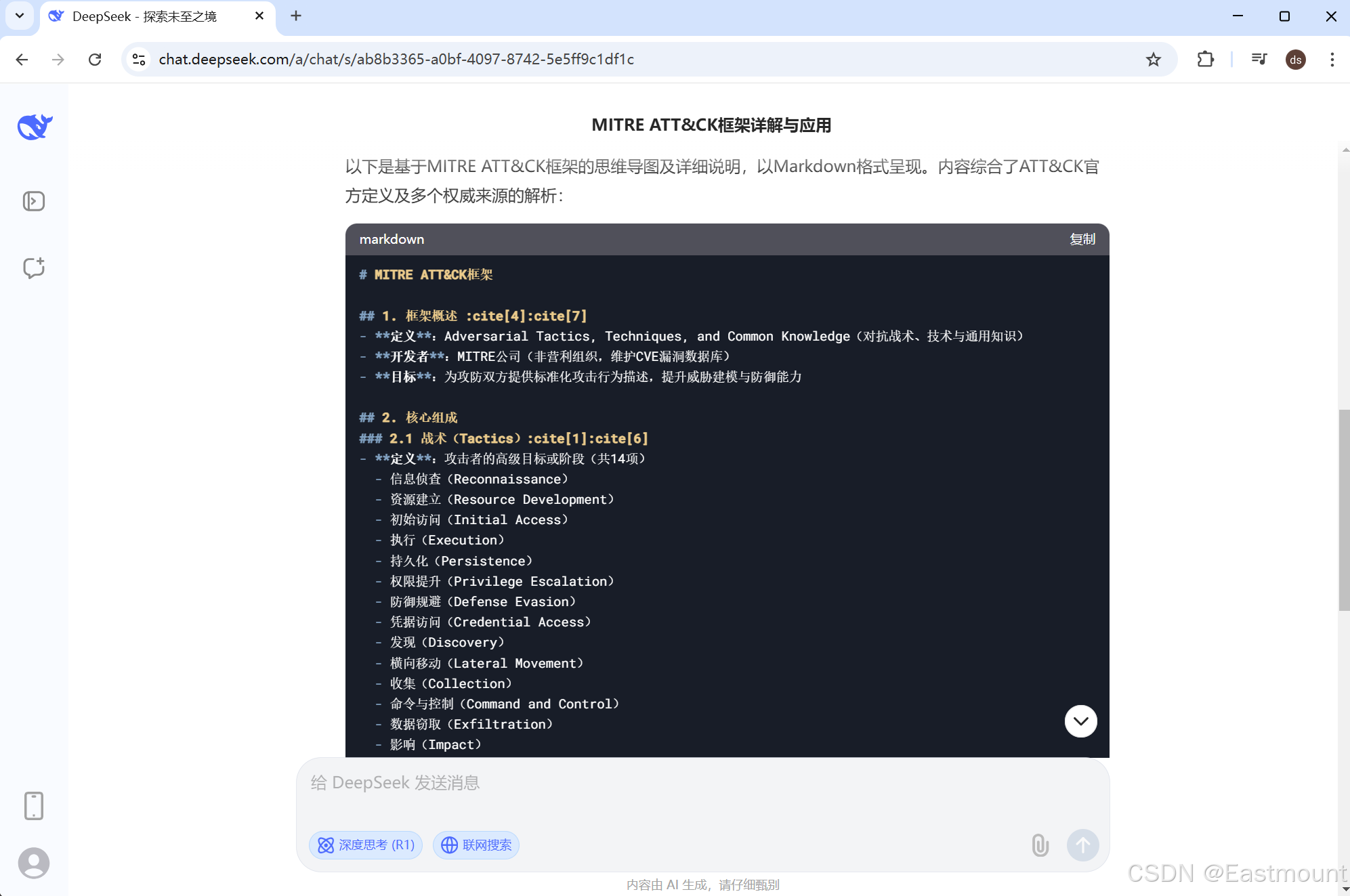

输出结果如下图所示：

第二步，复制输出的Markdown内容。

点击复制按钮，生成的Markdown内容如下：

# MITRE ATT&CK框架

## 1. 框架概述 :cite[4]:cite[7]
- **定义**：Adversarial Tactics, Techniques, and Common Knowledge（对抗战术、技术与通用知识）
- **开发者**：MITRE公司（非营利组织，维护CVE漏洞数据库）
- **目标**：为攻防双方提供标准化攻击行为描述，提升威胁建模与防御能力

## 2. 核心组成
### 2.1 战术（Tactics）:cite[1]:cite[6]
- **定义**：攻击者的高级目标或阶段（共14项）
  - 信息侦查（Reconnaissance）
  - 资源建立（Resource Development）
  - 初始访问（Initial Access）
  - 执行（Execution）
  - 持久化（Persistence）
  - 权限提升（Privilege Escalation）
  - 防御规避（Defense Evasion）
  - 凭据访问（Credential Access）
  - 发现（Discovery）
  - 横向移动（Lateral Movement）
  - 收集（Collection）
  - 命令与控制（Command and Control）
  - 数据窃取（Exfiltration）
  - 影响（Impact）

### 2.2 技术（Techniques）:cite[2]:cite[7]
- **定义**：实现战术的具体方法（超200项技术）
  - 示例：
    - 初始访问：钓鱼攻击（Phishing）、供应链攻击（Supply Chain Compromise）
    - 防御规避：反调试（Debugger Evasion）、文件混淆（Obfuscated Files）
    - 数据窃取：C2通道渗出（Exfiltration Over C2 Channel）

### 2.3 矩阵（Matrices）:cite[1]
- **功能**：将战术与技术关联为矩阵表
- **作用**：直观展示攻击链全生命周期

## 3. 应用场景 :cite[7]
- **威胁情报分析**：识别攻击者行为模式（如APT组织常用技术）
- **安全评估**：对照ATT&CK检查防御体系覆盖度
- **防御体系设计**：针对高频技术部署检测与缓解措施
  - 示例：针对"凭据访问"技术启用多因素认证（MFA）
- **红队/蓝队演练**：模拟攻击路径与验证防御有效性

## 4. 防御体系构建 :cite[1]:cite[6]
### 4.1 缓解措施（Mitigations）
- 应用白名单（限制未授权代码执行）
- 日志审计（记录系统/网络行为）
- 系统加固（如CIS基线配置）

### 4.2 检测措施（Detection）
- 数据源：进程监控、网络流量分析、注册表变更
- 工具：EDR、SIEM、IDS/IPS

## 5. 未来发展趋势 :cite[7]:cite[9]
- **扩展领域**：工控系统（ICS ATT&CK）、云原生环境
- **智能化升级**：结合AI实现自动化威胁狩猎
- **国际协作**：统一全球网络安全术语标准

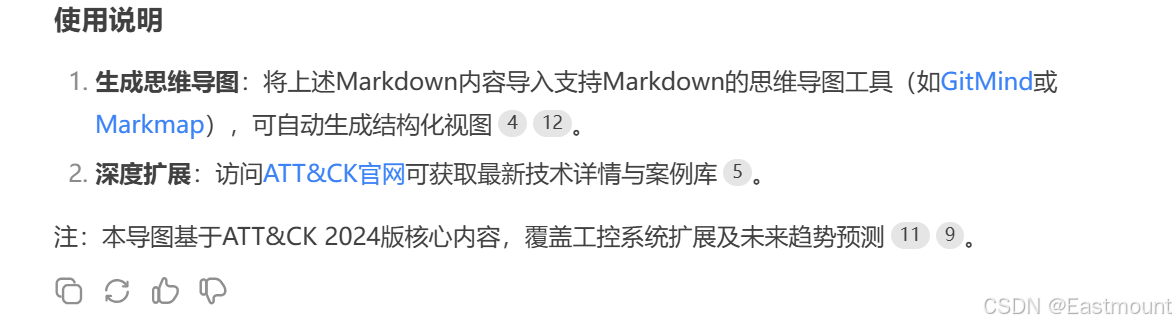

并且会给出使用说明。

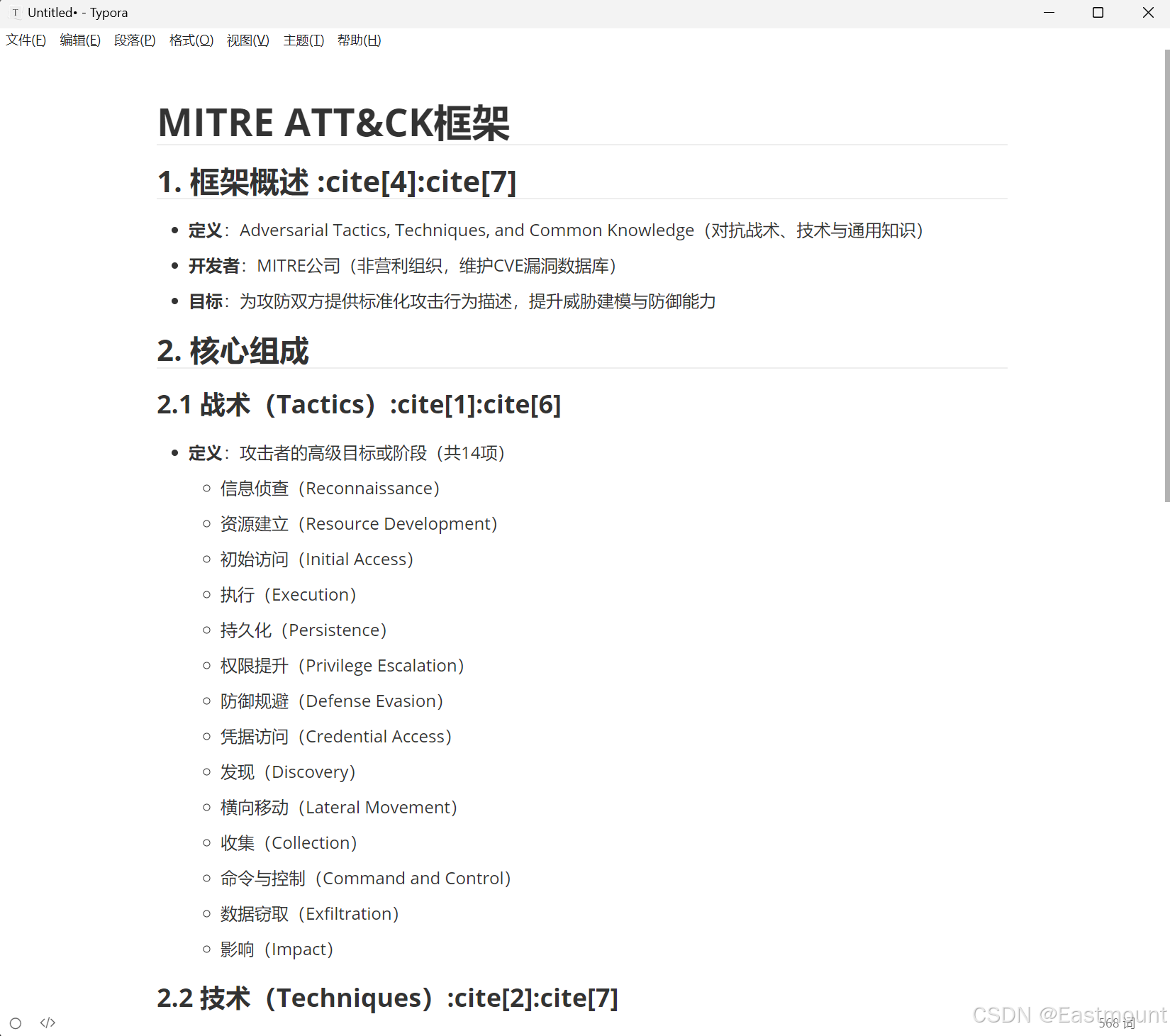

第三步，将上述Markdown内容复制到Typora中，如果大家没有该软件，直接复制到TXT文件中，并将后缀名修改为“.md”即可。

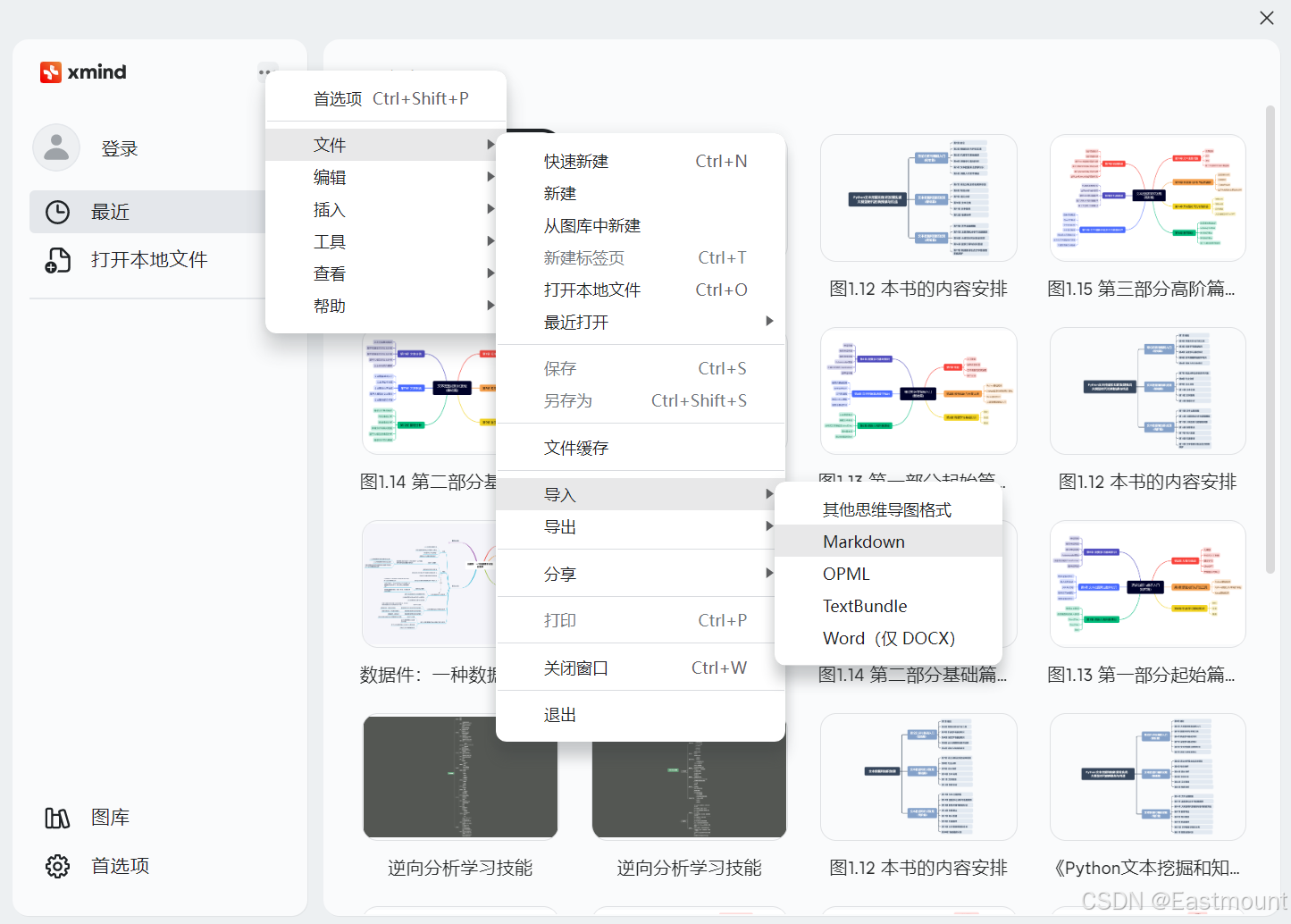

第四步，打开XMind软件，并选择导入Markdown格式文件。

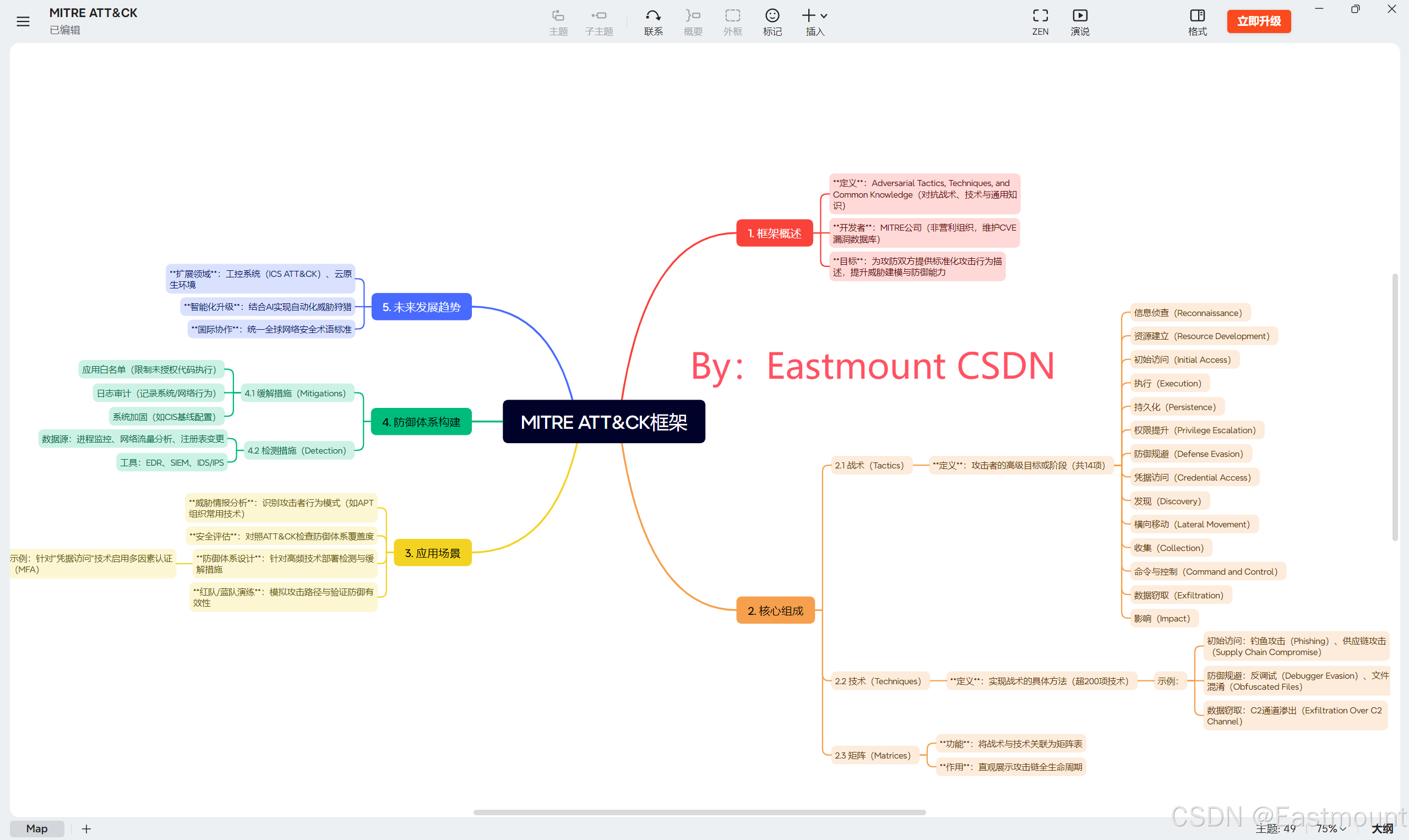

最终生成内容如下图所示，效果还不错喔！

---

二.DeepSeek+Mermaid生成流程图

接着分享流程图的是生成。大家在搜索引擎中搜索“mermaid”，可以找到对应的在线网站。譬如：

• https://mermaid.live/
• https://mermaid.nodejs.cn/

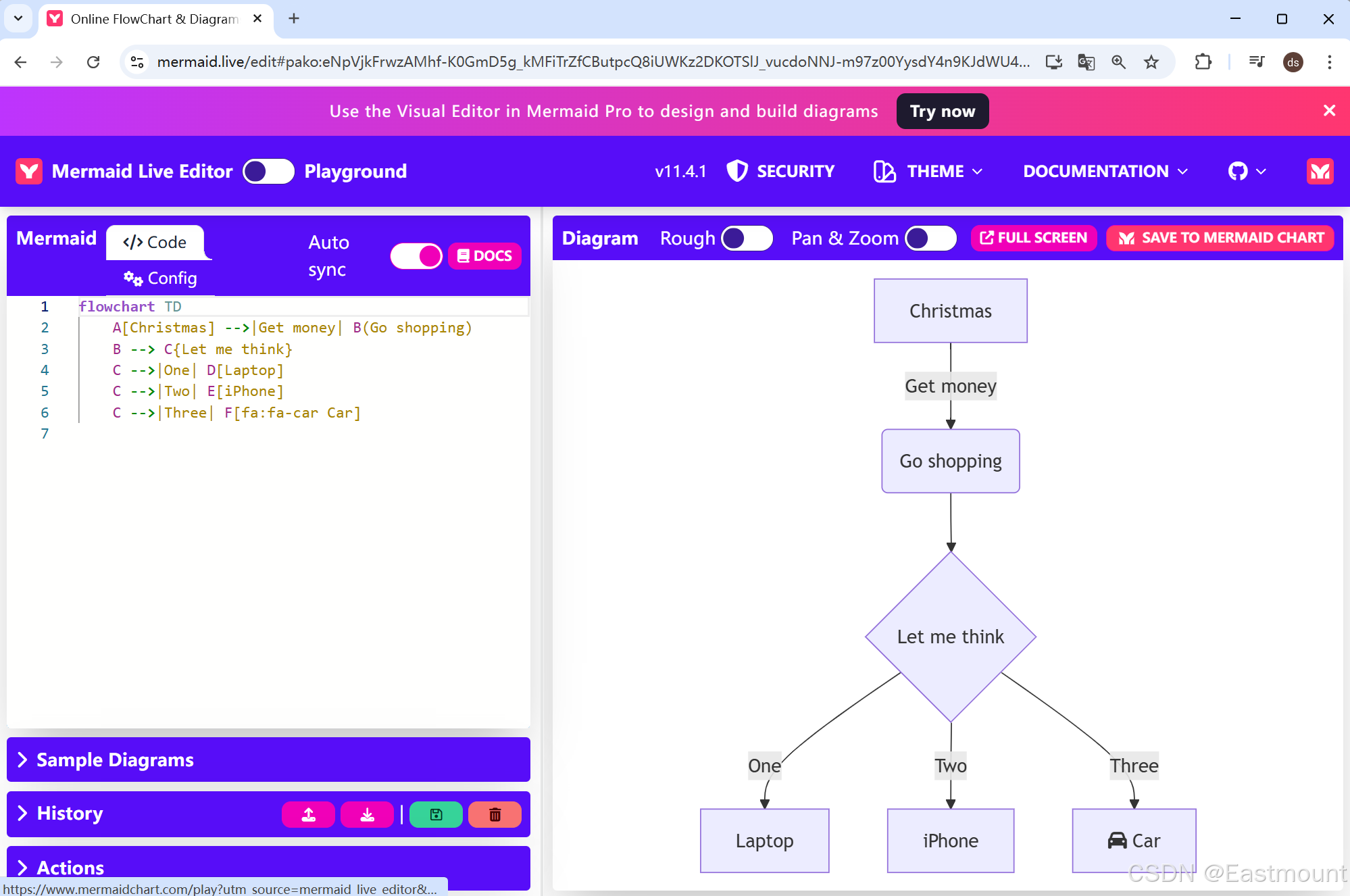

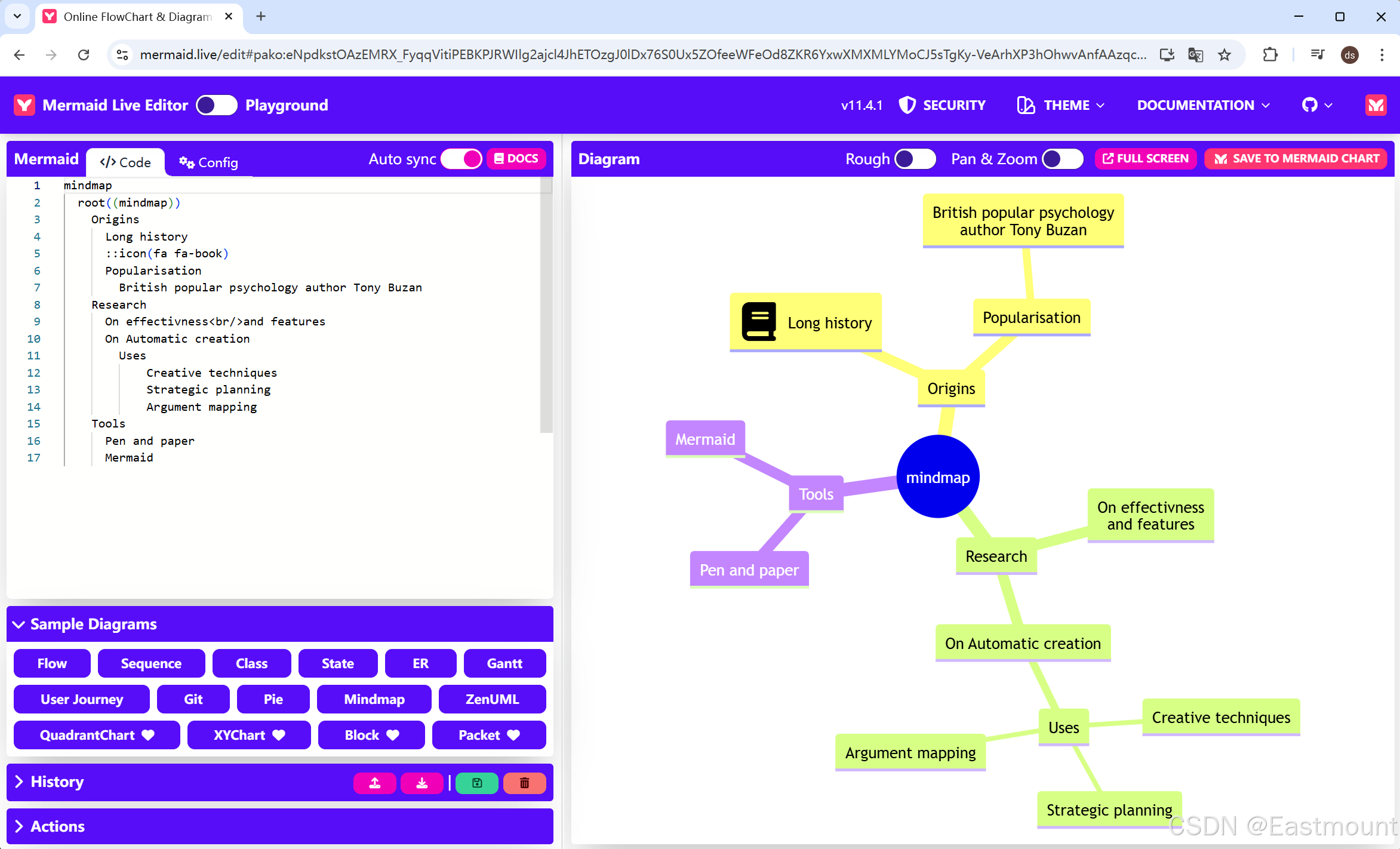

如下图所示，左边为输入的代码，右边为生成的图形。

此外，官网包括代表性的实例，包括时序图、甘特图等。通过更改文本就可以自动生成右侧图表，对新手非常友好！

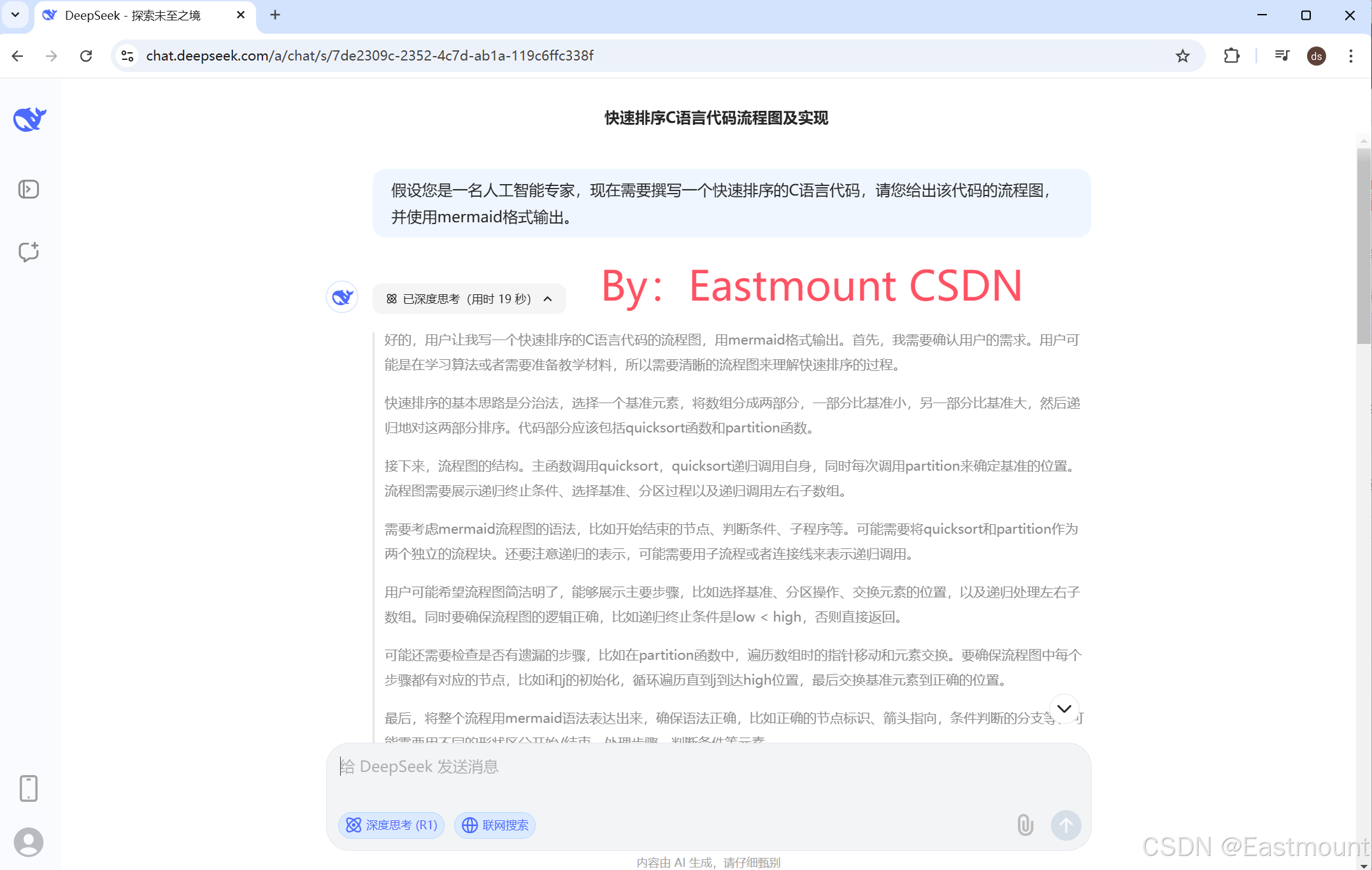

第一步，使用DeepSeek生成如下所示的提示，实现快速排序流程图。

提示2：
假设您是一名人工智能专家，现在需要撰写一个快速排序的C语言代码，请您给出该代码的流程图，并使用mermaid格式输出。

第二步，复制生成的mermaid内容。

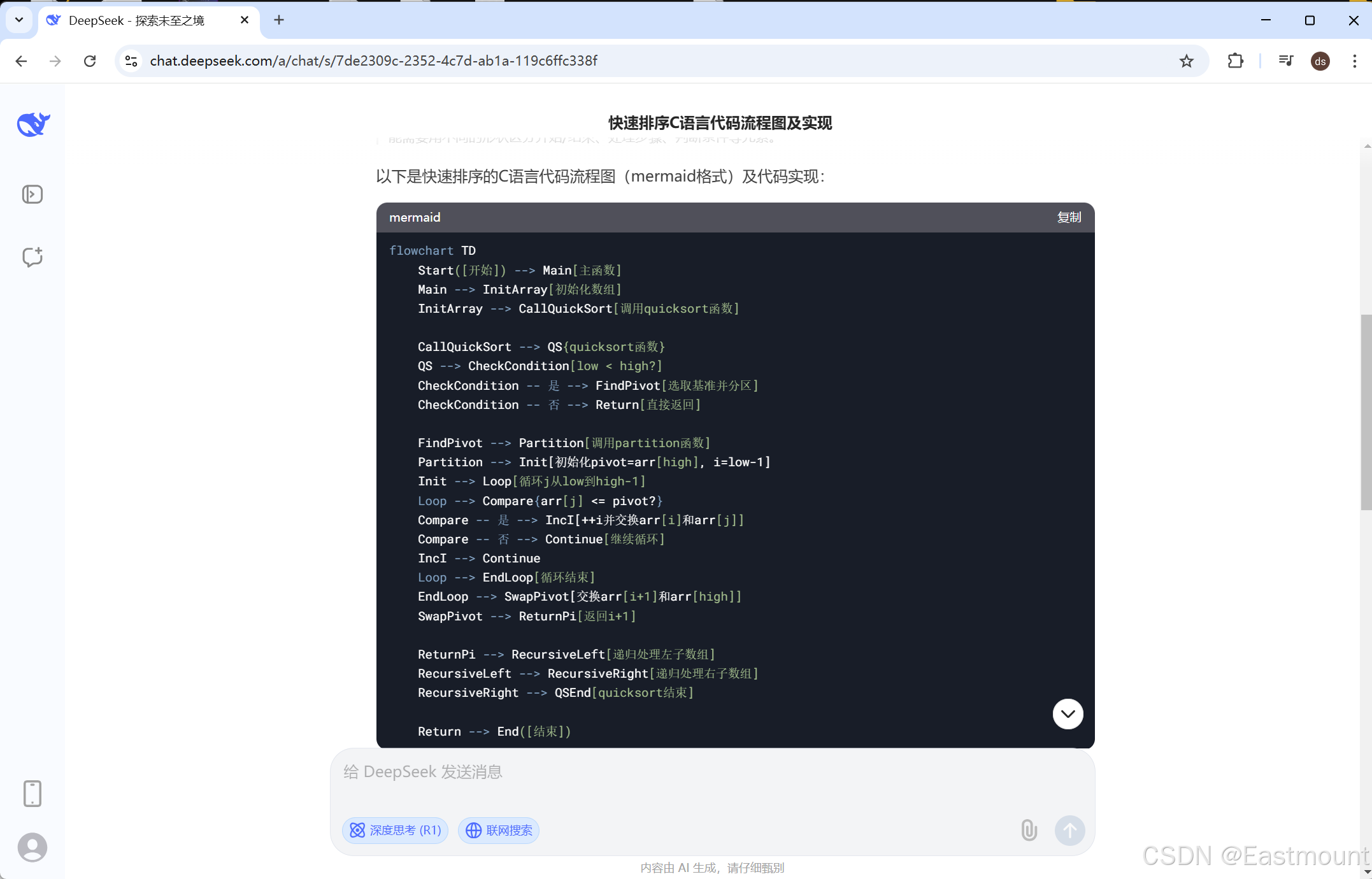

生成的关键代码如下：

flowchart TD
    Start([开始]) --> Main[主函数]
    Main --> InitArray[初始化数组]
    InitArray --> CallQuickSort[调用quicksort函数]

    CallQuickSort --> QS{quicksort函数}
    QS --> CheckCondition["low < high?"]
    CheckCondition -- 是 --> FindPivot[选取基准并分区]
    CheckCondition -- 否 --> Return[直接返回]

    FindPivot --> Partition[调用partition函数]
    Partition --> Init["初始化pivot=arr[high], i=low-1"]
    Init --> Loop[循环j从low到high-1]

    Loop --> Compare{"arr[j] <= pivot?"}
    Compare -- 是 --> IncI["++i并交换arr[i]和arr[j]"]
    Compare -- 否 --> Continue[继续循环]
    IncI --> Continue
    Continue --> Loop

    Loop --> EndLoop{循环结束？}
    EndLoop -- 否 --> Loop
    EndLoop -- 是 --> SwapPivot["交换arr[i+1]和arr[high]"]
    SwapPivot --> ReturnPi[返回i+1]

    ReturnPi --> RecursiveLeft[递归处理左子数组]
    RecursiveLeft --> RecursiveRight[递归处理右子数组]
    RecursiveRight --> QSEnd[quicksort结束]

    Return --> End([结束])

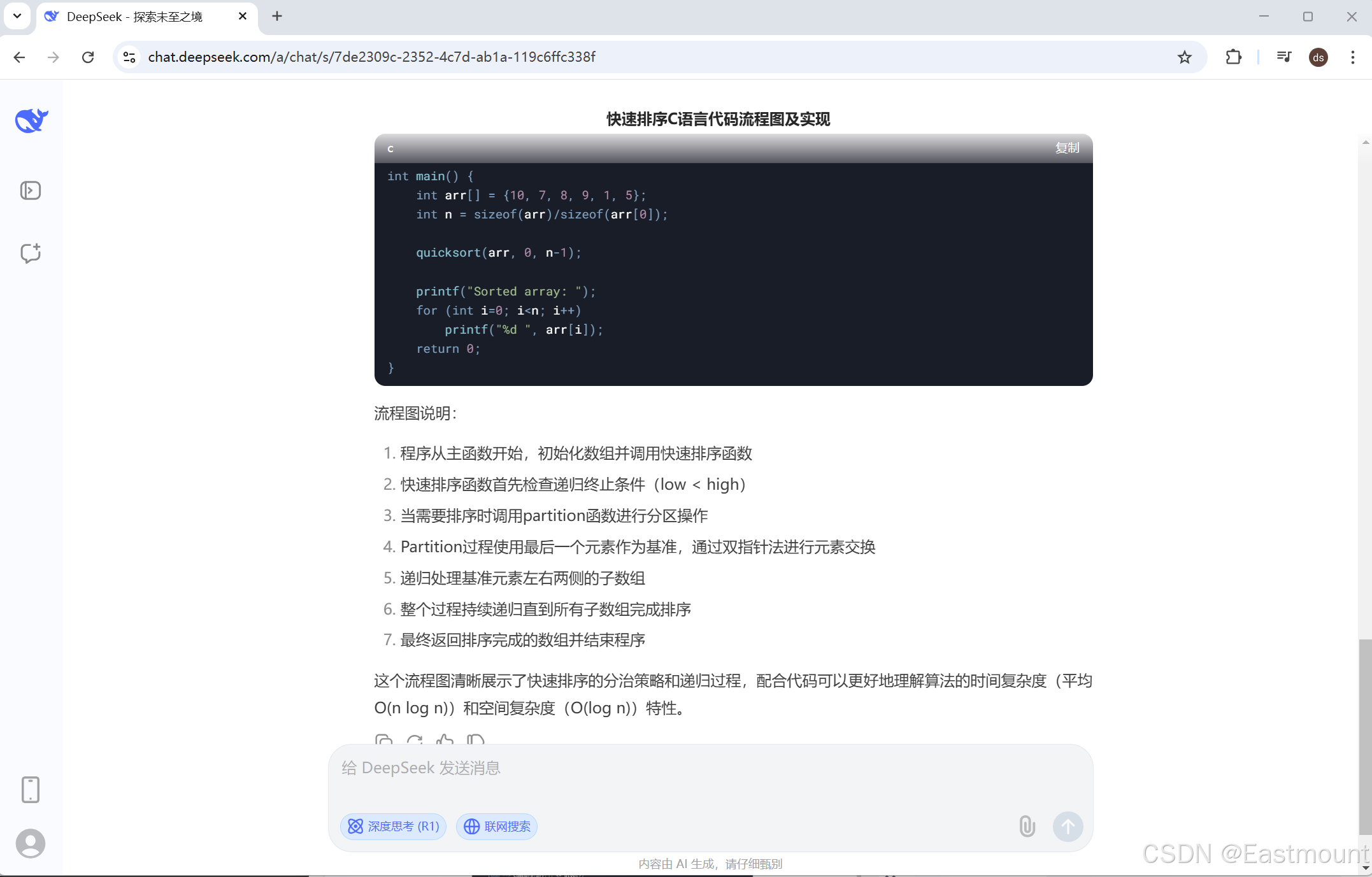

同时，DeepSeek会生成对应的C语言代码以及具体的流程。

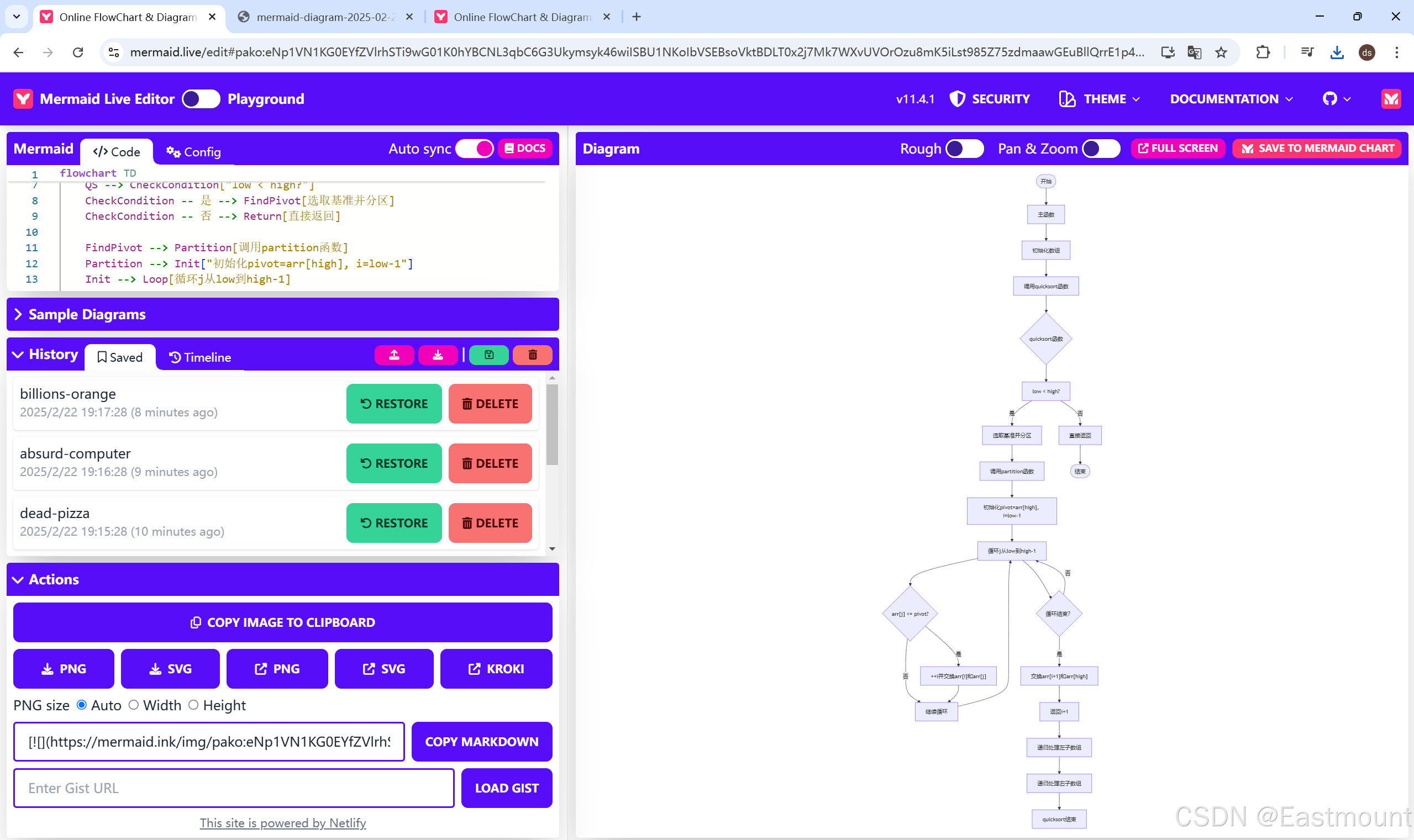

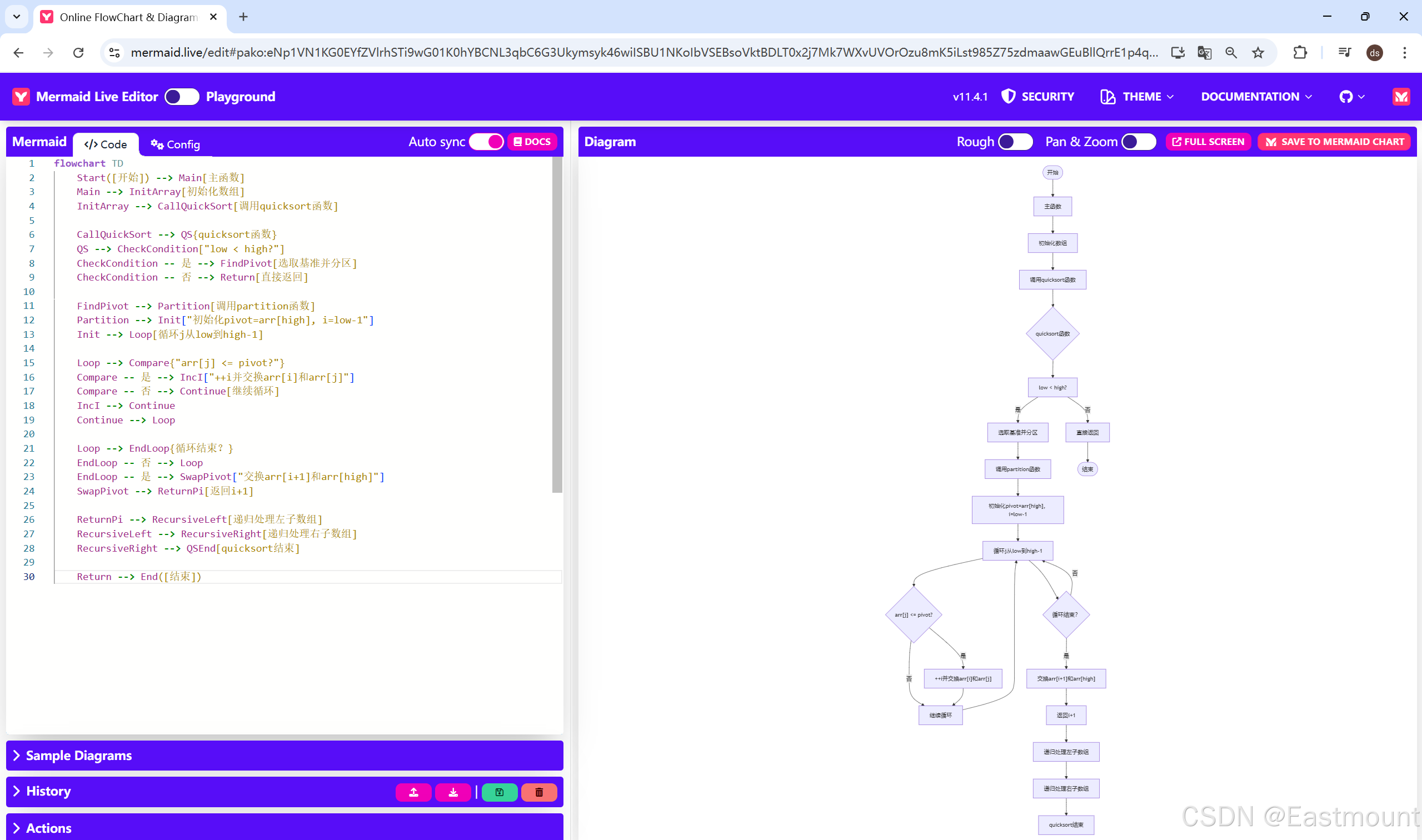

第三步，将上述mermaid格式复制到对应网站中，生成的流程图如下所示。

此外，点击“Full Screen”可以全屏观看，点击左下角“Action”可以保存图片。

同时，我们还可以撰写各个领域的流程图，比如新闻文稿、招商引资、网络安全等。

提示3：
假设您是一名人工智能销售，现在需要撰写分享Eastmount博主的博客专栏的流程图，请您使用mermaid格式输出。

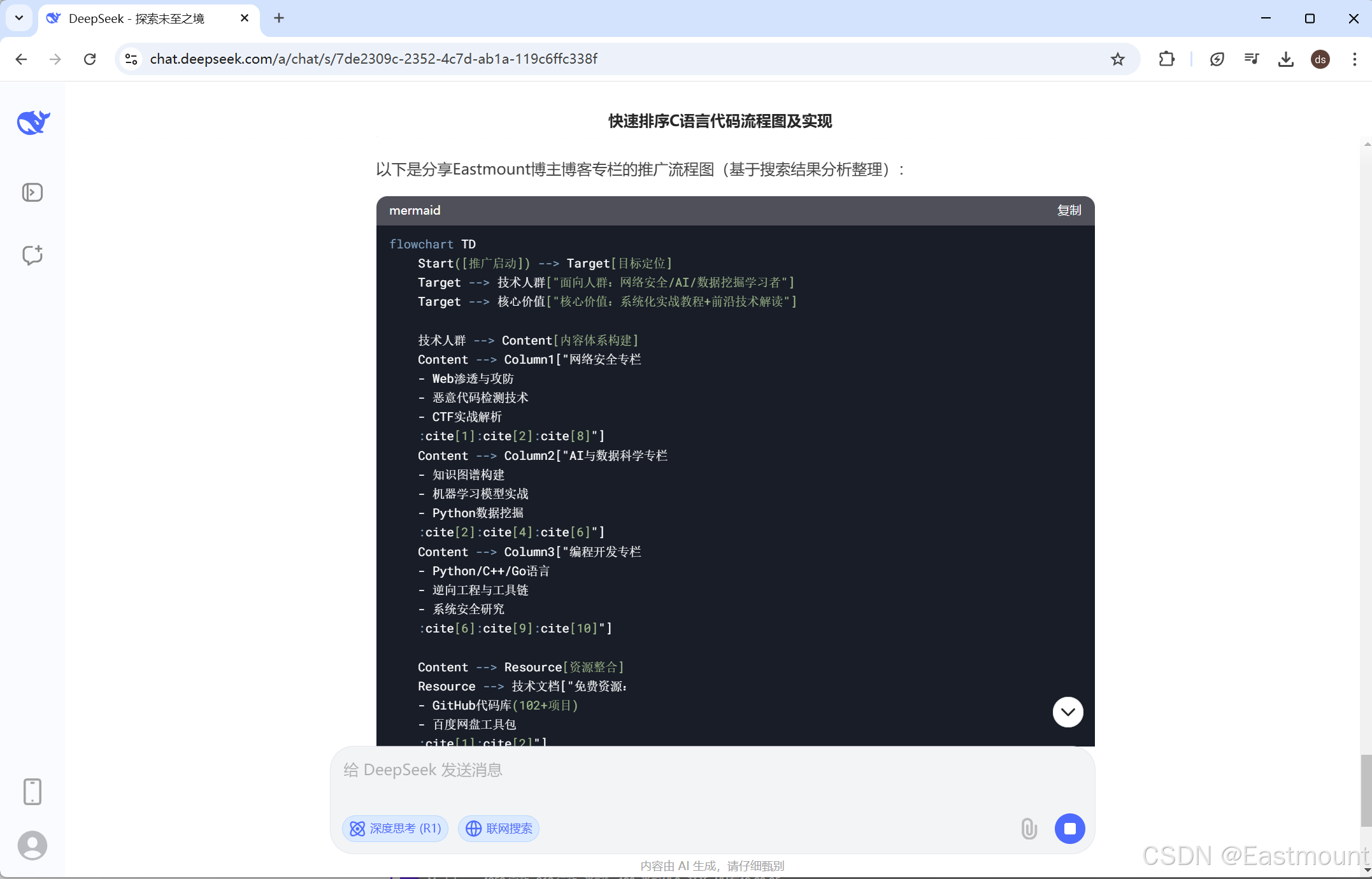

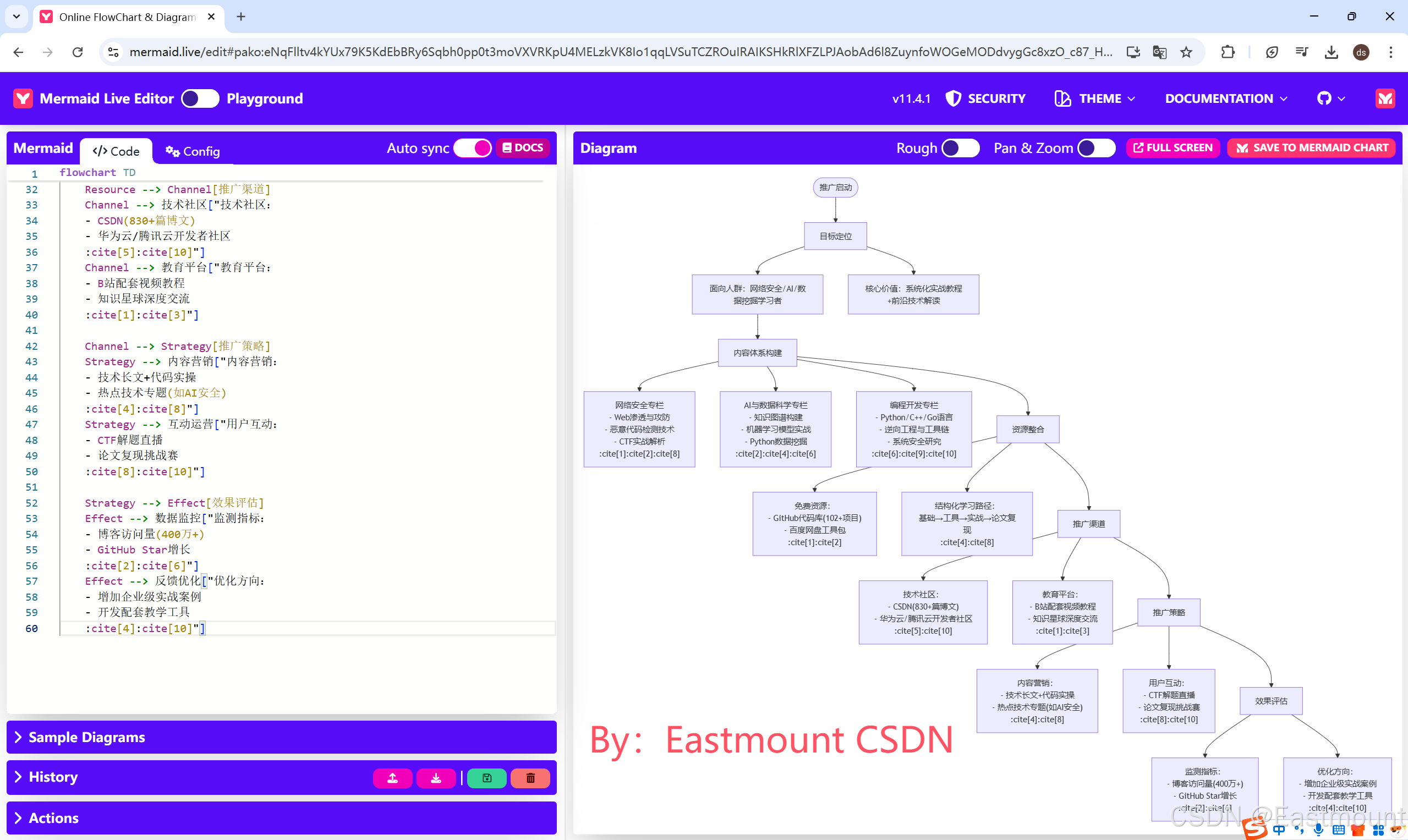

生成结果如下图所示，确实与作者的博客比较相关，包括公众号、星球、Github等。

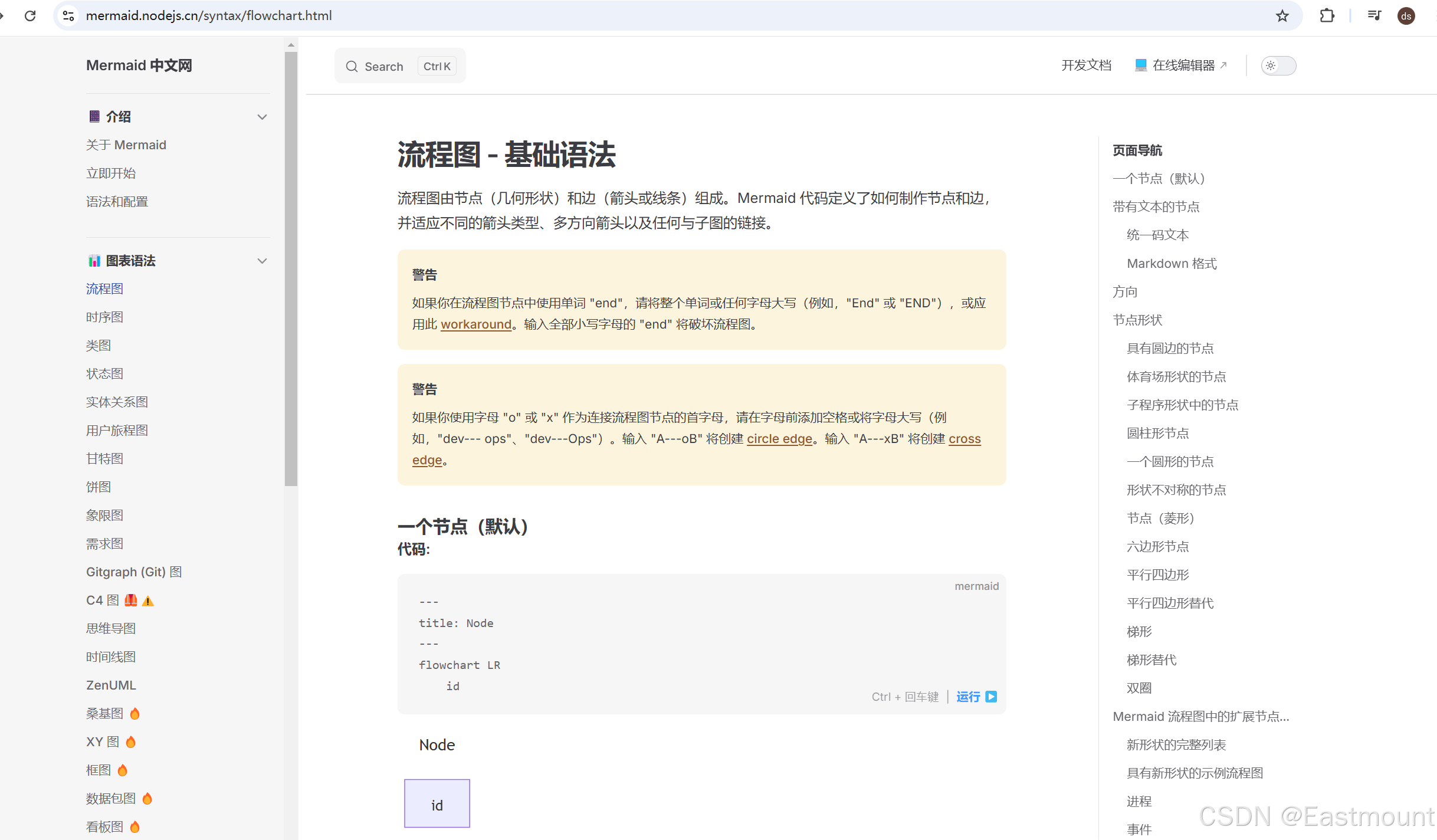

流程图更多用法请读者去官网学习。

• https://mermaid.nodejs.cn/syntax/flowchart.html

---

三.DeepSeek生成HTML趋势图

HTML图像可编辑性会更强，利用Chart.js实现。如下所示的提示词，同时我们也可以输入数据，比如贵州省各县市近10年的GDP。

第一步，利用DeepSeek输入如下所示提示。

提示4：

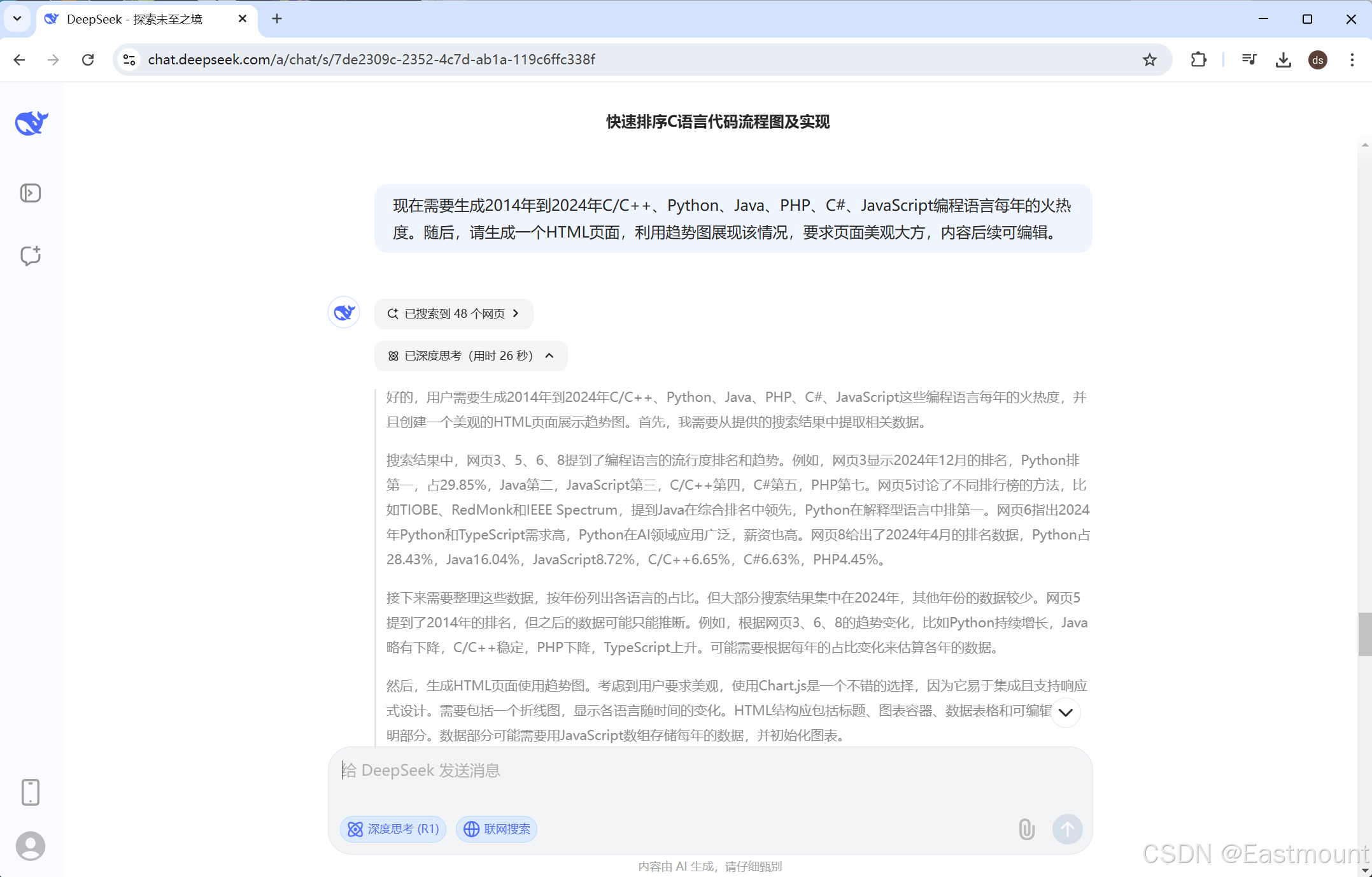

现在需要生成2014年到2024年C/C++、Python、Java、PHP、C#、JavaScript编程语言每年的火热度。随后，请生成一个HTML页面，利用趋势图展现该情况，要求页面美观大方，内容后续可编辑。

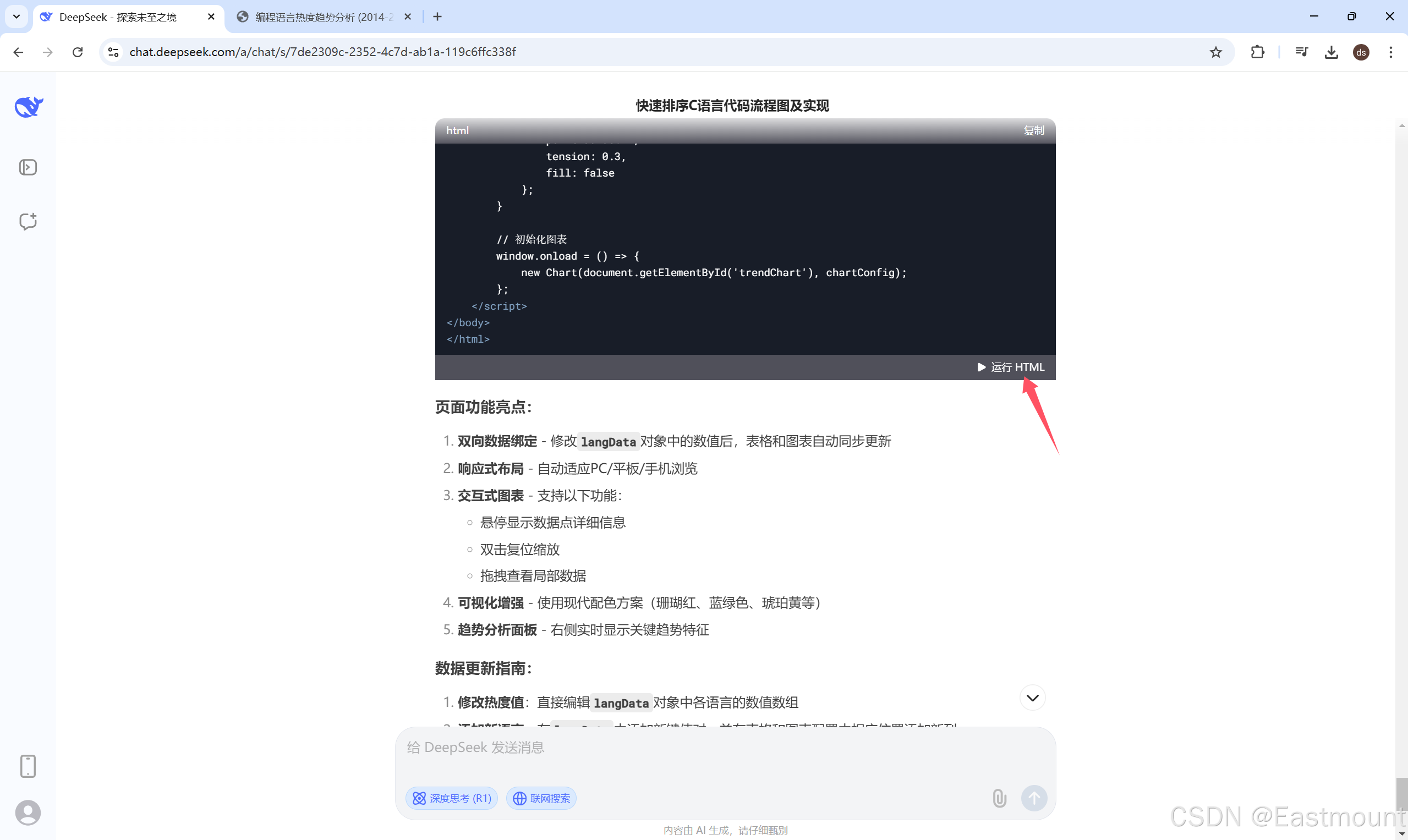

第二步，将生成的HTML代码复制至本地。同时，DeepSeek本地可以运行该HTML代码。

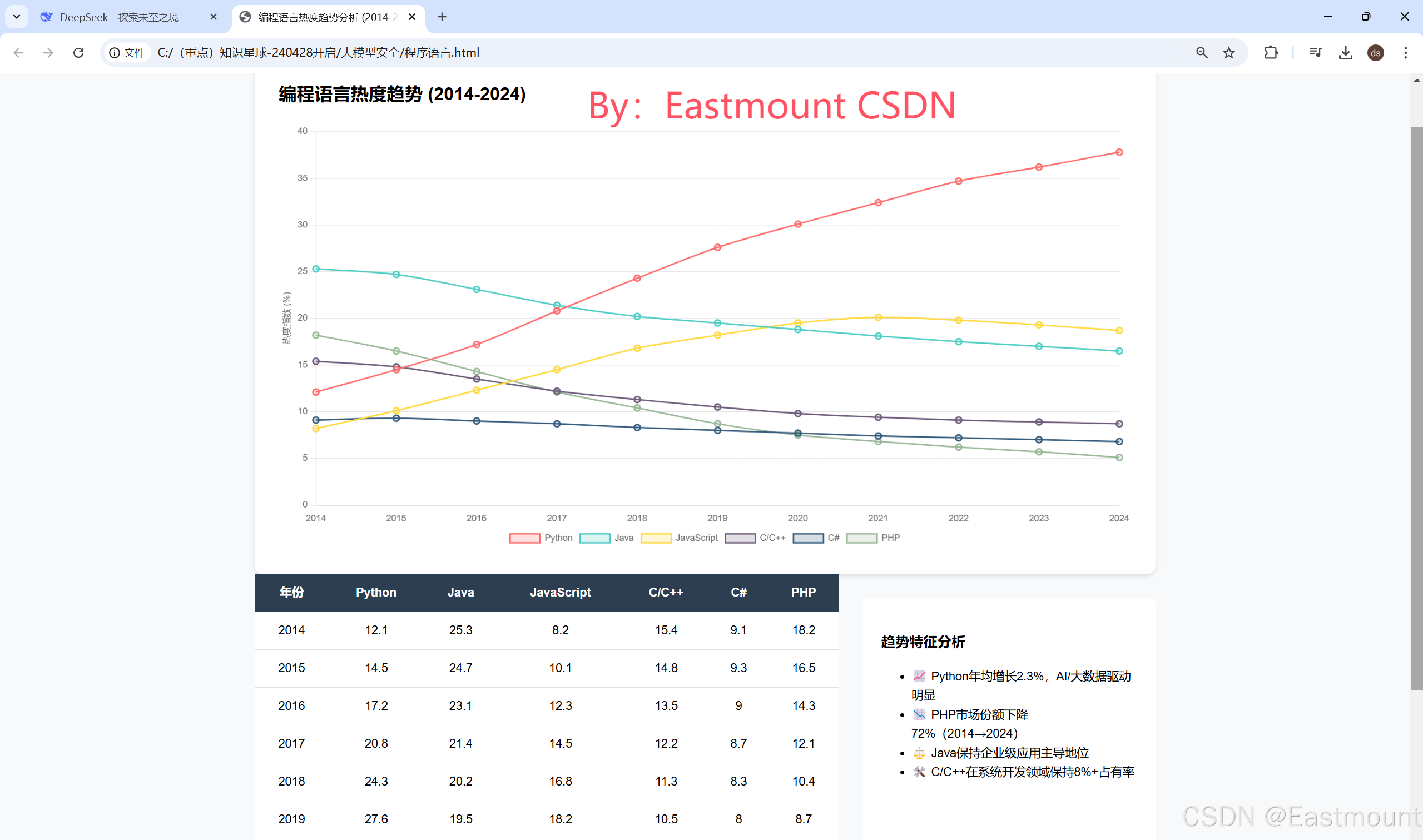

生成结果如下图所示：

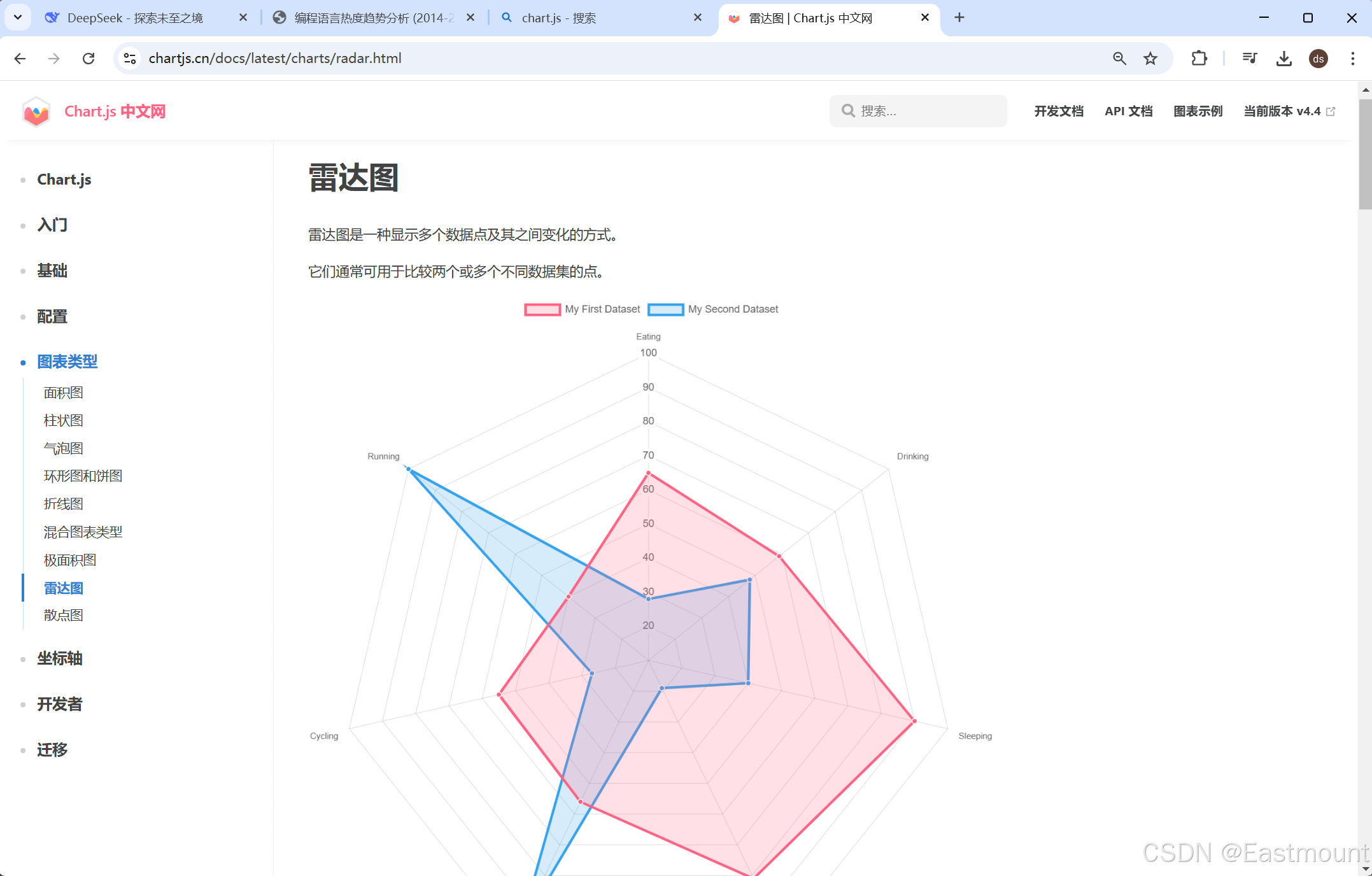

建议大家结合实际需求来学习Chart.js的用法。

• https://chartjs.cn/docs/latest/charts/radar.html

---

四.DeepSeek生成PyEcharts代码绘制词云

接下来，我们将介绍对计算机相关专业的图形绘制方法，利用DeepSeek生成Python代码，再进行PyEcharts可视化分析，大家既可以完成具体功能，还能学习Python代码的具体用法。

以作者从事数字人文研究为例，假设存在从知网下载的2200篇相关文献。

第一步，准备数据集。

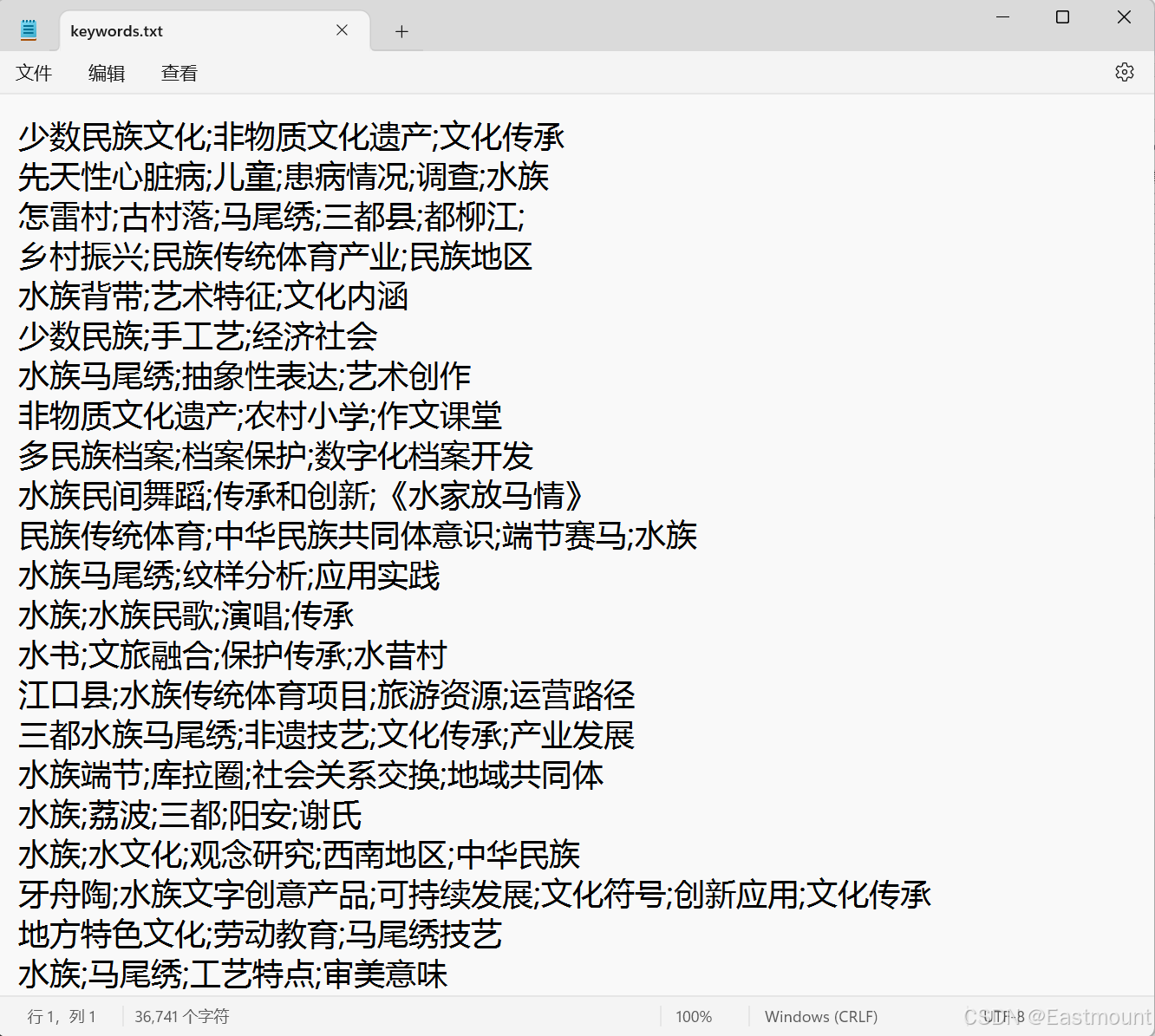

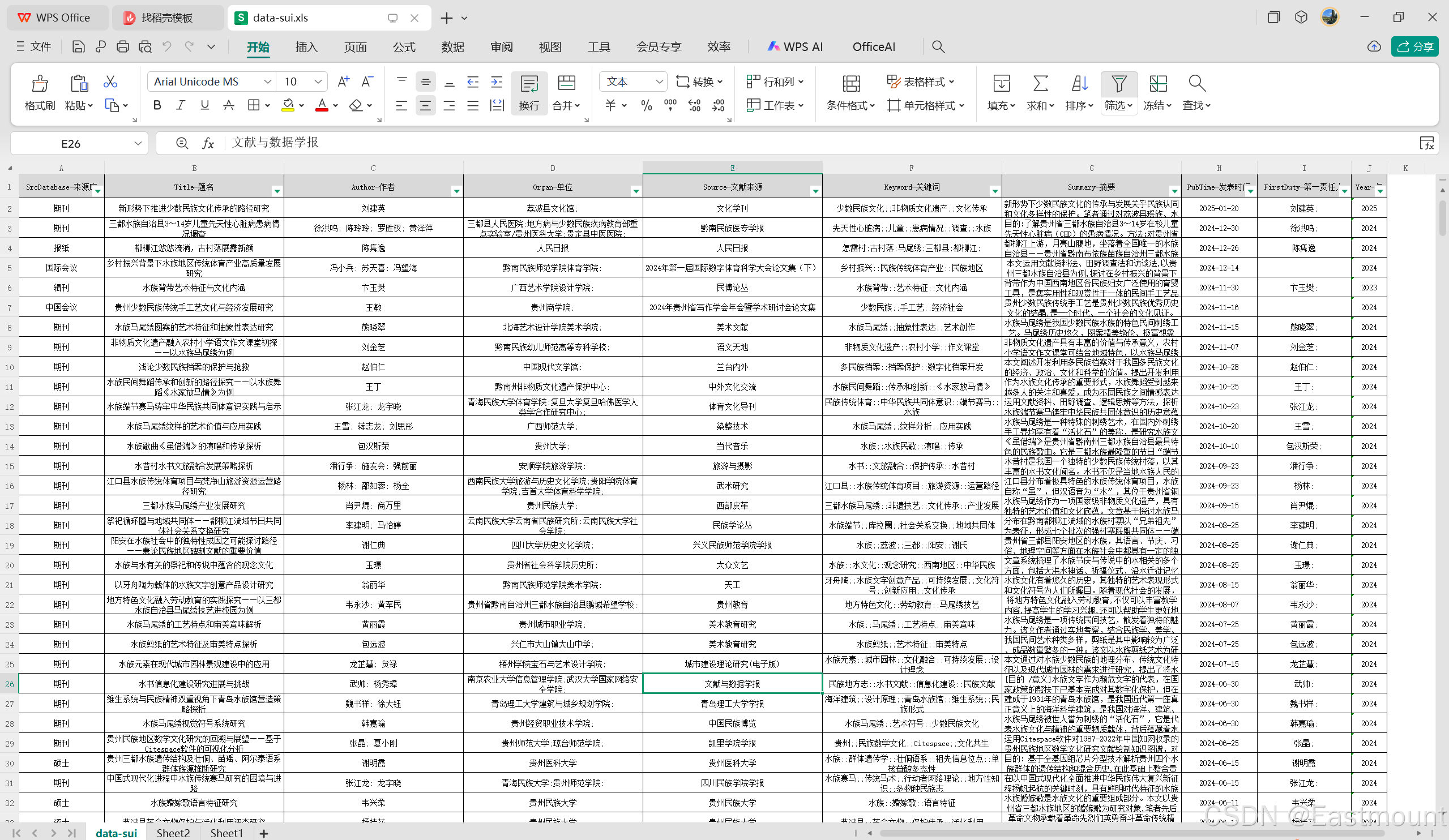

复制每篇论文的关键词，形成如下所示的TXT文件，部分多余换行需要清除下。

第二步，结合DeepSeek和大模型做数据分析。

提示5：
假设您是一名数据分析专家，先存在一个data.txt文件，里面包含多篇论文的关键词，每行对应一篇文章关键词，关键词之间采用”;“连接，现在请撰写Pthon代码统计关键词的词频，并按照从大到小的顺序依次存储至CSV文件中。

生成代码如下所示：

第三步，将生成的Python代码复制到编辑器中运行。
生成的代码包含try-catch，还是比较规范的。

import csv
from collections import Counter

def count_keywords(input_file, output_file):
    """
    统计关键词词频并生成CSV文件
    :param input_file: 输入文本文件路径
    :param output_file: 输出CSV文件路径
    """
    try:
        # 读取数据并统计词频
        keyword_counter = Counter()

        with open(input_file, 'r', encoding='utf-8') as f:
            for line in f:
                # 清洗并分割关键词
                keywords = [kw.strip() for kw in line.strip().split(';') if kw.strip()]
                keyword_counter.update(keywords)

        # 按词频降序排序
        sorted_keywords = keyword_counter.most_common()

        # 写入CSV文件
        with open(output_file, 'w', encoding='utf-8', newline='') as csvfile:
            writer = csv.writer(csvfile)
            writer.writerow(['Keyword', 'Frequency'])  # 写入表头
            for keyword, count in sorted_keywords:
                writer.writerow([keyword, count])

        print(f"成功生成词频文件：{output_file}")
        print(f"共统计到 {len(sorted_keywords)} 个唯一关键词")

    except FileNotFoundError:
        print(f"错误：输入文件 {input_file} 不存在")
    except Exception as e:
        print(f"程序运行出错：{str(e)}")

if __name__ == '__main__':
    # 使用示例
    count_keywords('keywords.txt', 'keyword_frequency.csv')

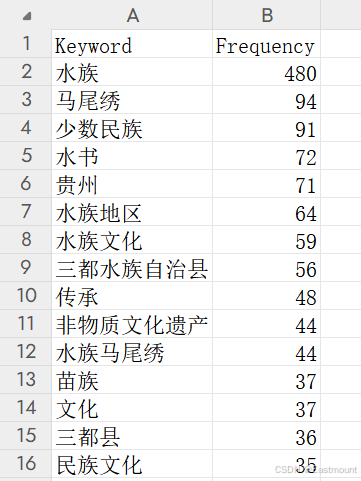

运行结果如下图所示：

第四步，利用DeepSeek生成计算词云的Python代码。

提示6：
假设您是一名数据分析专家，现存在CSV文件，包括关键词和词频，现在需要读取该文件内容，并绘制词云图将其进行可视化展示，调用PyEcharts库绘制词云。

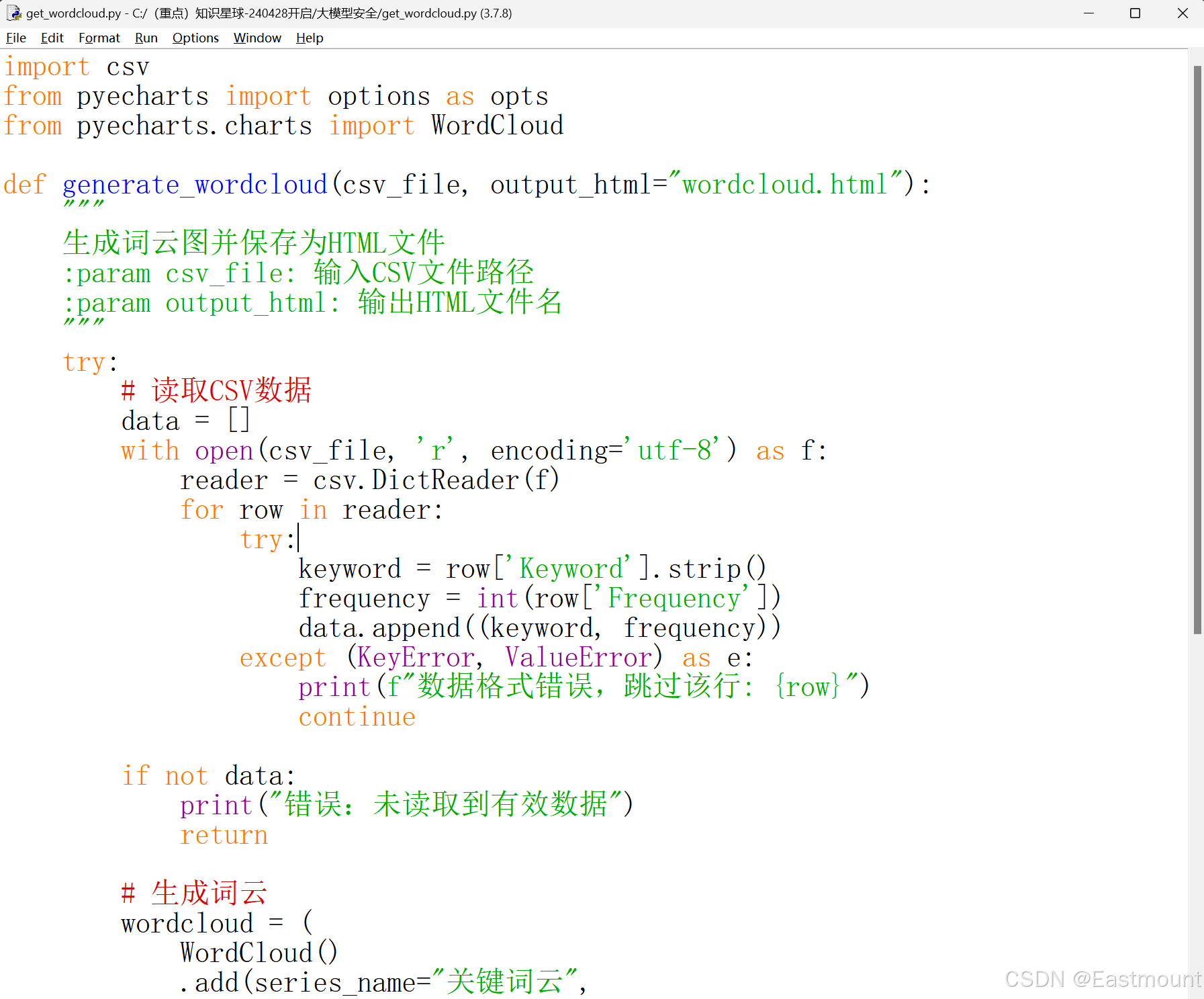

完整代码如下所示：

import csv
from pyecharts import options as opts
from pyecharts.charts import WordCloud

def generate_wordcloud(csv_file, output_html="wordcloud.html"):
    """
    生成词云图并保存为HTML文件
    :param csv_file: 输入CSV文件路径
    :param output_html: 输出HTML文件名
    """
    try:
        # 读取CSV数据
        data = []
        with open(csv_file, 'r', encoding='utf-8') as f:
            reader = csv.DictReader(f)
            for row in reader:
                try:
                    keyword = row['Keyword'].strip()
                    frequency = int(row['Frequency'])
                    data.append((keyword, frequency))
                except (KeyError, ValueError) as e:
                    print(f"数据格式错误，跳过该行: {row}")
                    continue

        if not data:
            print("错误：未读取到有效数据")
            return

        # 生成词云
        wordcloud = (
            WordCloud()
            .add(series_name="关键词云",
                 data_pair=data,
                 word_size_range=[20, 100],  # 单词字体大小范围
                 shape="circle",            # 词云形状
                 rotate_step=45,           # 旋转角度间隔
                 )
            .set_global_opts(
                title_opts=opts.TitleOpts(
                    title="关键词词云分析",
                    subtitle="基于词频数据生成",
                    title_textstyle_opts=opts.TextStyleOpts(font_size=24)
                ),
                tooltip_opts=opts.TooltipOpts(is_show=True)
            )
        )

        # 保存为HTML文件
        wordcloud.render(output_html)
        print(f"词云图已生成：{output_html}")

    except FileNotFoundError:
        print(f"错误：文件 {csv_file} 不存在")
    except Exception as e:
        print(f"程序运行出错：{str(e)}")

if __name__ == "__main__":
    # 使用示例
    generate_wordcloud("keyword_frequency.csv", "keyword_cloud.html")

第五步，将生成的代码复制至编辑器中运行。

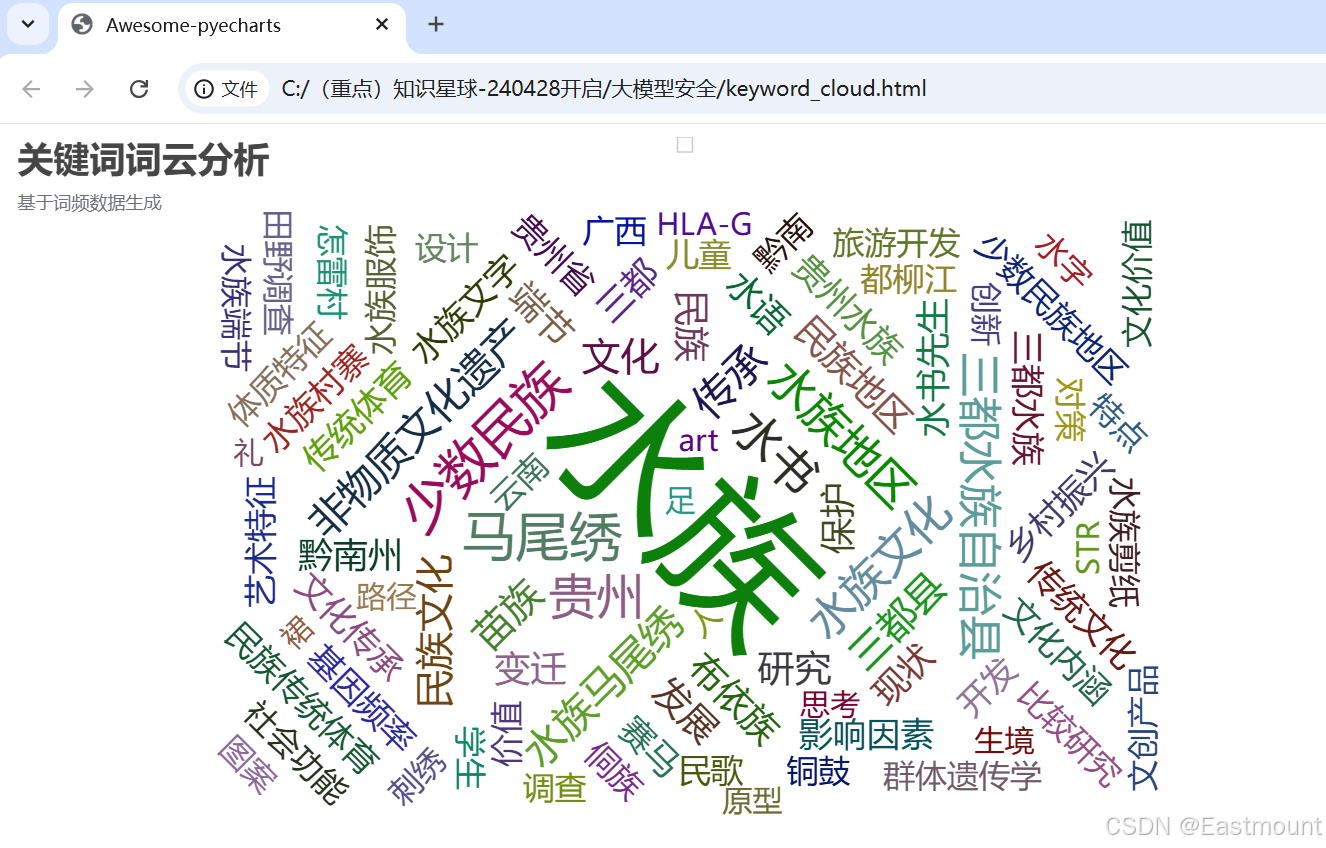

运行结果如下图所示，读者可以进行更丰富的拓展。

---

五.总结

写到这里，这篇文章介绍结束，希望对您有所帮助！

作为原创博客创作者和程序员，大模型对我们的影响极大，拥抱变化，紧紧跟随。本文主要带领大家了解什么是LLM、AIGC、DeepSeek和ChatGPT。基础性文章，希望对您有所帮助。后续作者会继续深入，分享更多LLM和AIGC内容，加油，共勉！
