0x3E服务_会话保持

1 术语解释

1.1 缩略语

缩写描述解释
DTCDiagnostic Trouble Code诊断故障码
DcmDiagnostic Communication Manager诊断通信管理
DemDiagnostic Event Manager诊断事件管理
SIDService identify服务标识符
NRCNegetive reponse code否定响应码

2 功能简介

2.1 功能概述

此服务用于向一个(或多个)服务器指示客户端仍连接到车辆，并且先前已激活的某些诊断服务和/或通信将保持活动状态。
此服务用于将一个或多个服务器保持在除defaultSession之外的诊断会话中。
这可以通过定期传输testpresent请求消息来完成，也可以在没有其他诊断服务的情况下完成，以防止服务器自动返回
defaultSession。
当在诊断会话中保留单个服务器或多个服务器(而不是defaultSession)时，适用于使用此服务的详细会话要求可以在ISO 14229的实现规范中找到。

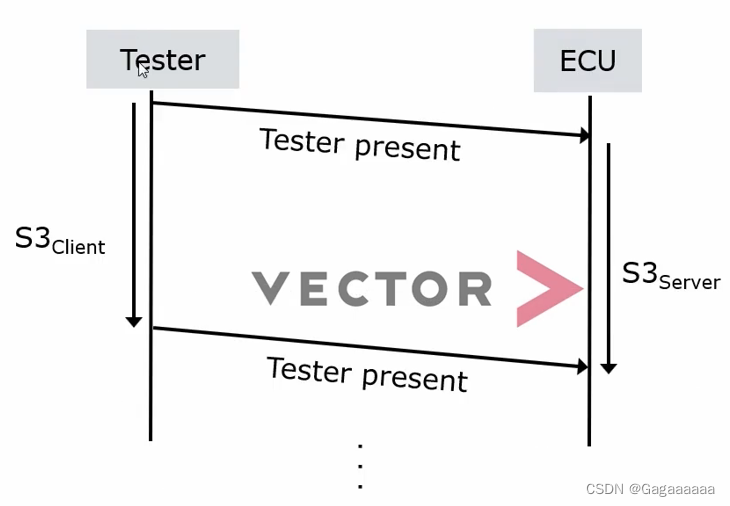

既然讲到会话保持这个服务了，那么就得了解一下会话层的两个时间参数了，这两个时间参数主要用在保持在某一个会话模式下，因为某些服务必须在特定的服务下才能执行，这个时候就要用到0x3E服务了，就会涉及到这两个参数：

  • S3 Client：诊断工具为了保持非默认会话模式而发送 $3E 服务请求报文的时间间隔，最小值2000ms
  • S3 Server：有时也称为S3Timeout，表示ECU未接收到任意诊断报文时维持在非默认会话下的时间间隔，默认5000ms,如果该参数超时，那么当前会切换到defaultSession。

在这里插入图片描述

3 请求响应定义

3.1 请求格式

如果想要抑制肯定响应，子服务的bit7置1即可，即0x80。
在这里插入图片描述

3.2 肯定响应格式

在这里插入图片描述

3.3 否定响应格式

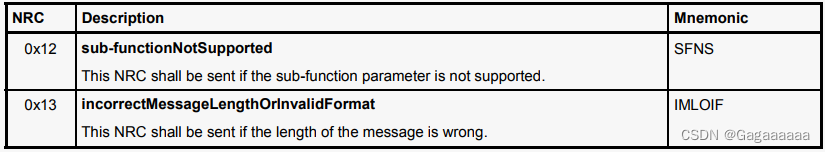

否定响应使用通过的格式： 7F + SID + NRC, 0x3E服务主要支持一下NRC码：
在这里插入图片描述

4 请求响应实例

Tester Dcm 10 03 50 03 27 01 57 01 【seed】 27 02 【key】 57 02 5s内发送会话保持 3E 00 7E 00 Tester Dcm
