三极管的参数和选型

三极管的参数和选型

NPN/PNP 箭头向外为NPN,箭头向内为PNP

不论是NPN还是PNP，带箭头的一极为发射极e

=======================

三极管的选型：

1. 耐压

2. 最大可持续工作电流

3. 功率

4. 封装

三极管的两个作用：放大和开关

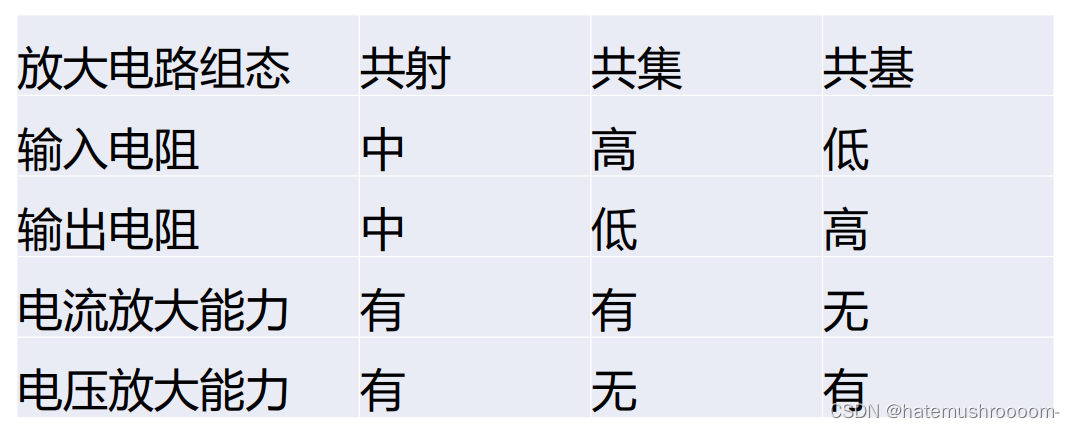

三极管的三种放大组态比较：

其中，单管共射放大电路较为常用。（但受温度影响较大，因此引入单管共射分压偏置电路）

负载电阻越小，放大倍数越小。（希望Ri越大越好，Ro越小越好）

电路的输入电阻越大，从信号源取得的电流越小，因此一般总是希望得到较大的输入电阻。

共集放大电路（射极输出器）的电压放大能力Au约等于1，可以用作电压跟随器。

电压跟随器的作用？

多级放大电路

1.电压放大倍数

总的电压放大倍数等于每一级相乘

2.输入电阻与输出电阻

一般来说，多级放大电路的输入电阻就是输入级的输入电阻，而输出电阻就是输出级的输出电阻。

但若用射极输出器（或源极输出器）作为输入级或是输出级时，则多级放大电路的输入电阻或是输出电阻就与后级或前级的参数有关。

三极管的开关作用

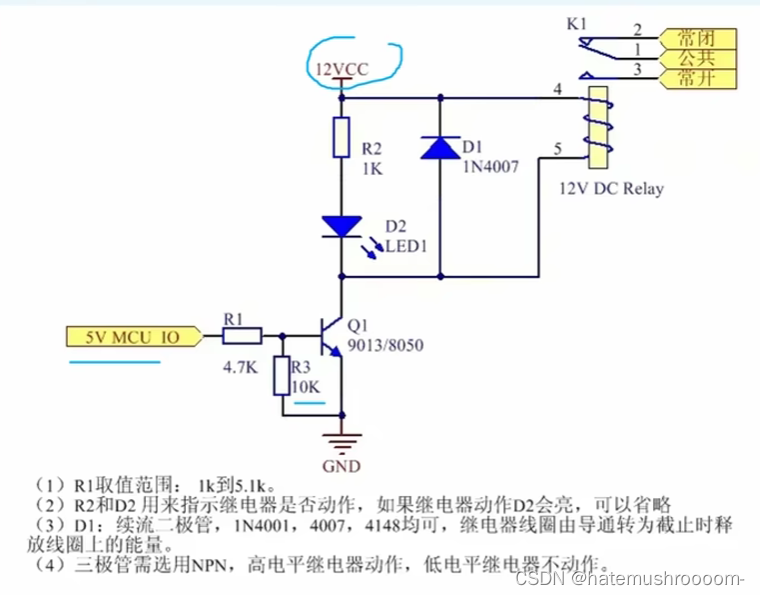

NPN型：

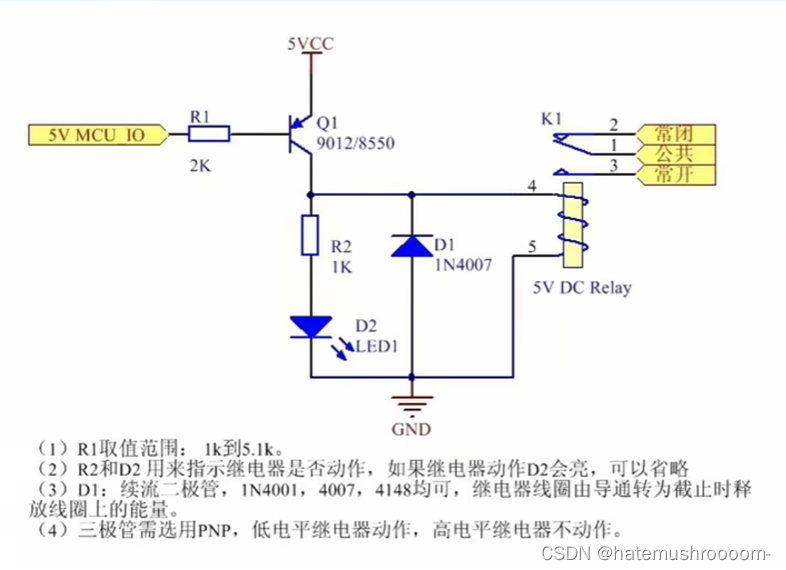

PNP型：

注意参数选取时应到留有一定裕量（20~40%）
