FPGA设计——verilog实现乒乓操作并modelsim仿真

乒乓操作是FPGA设计中常用的一种技巧，它通过数据流控制实现按节拍相互配合的切换，来提高数据处理效率，达到无缝缓冲和处理的效果。本文针对乒乓操作进行学习总结。
完整工程

乒乓操作的原理

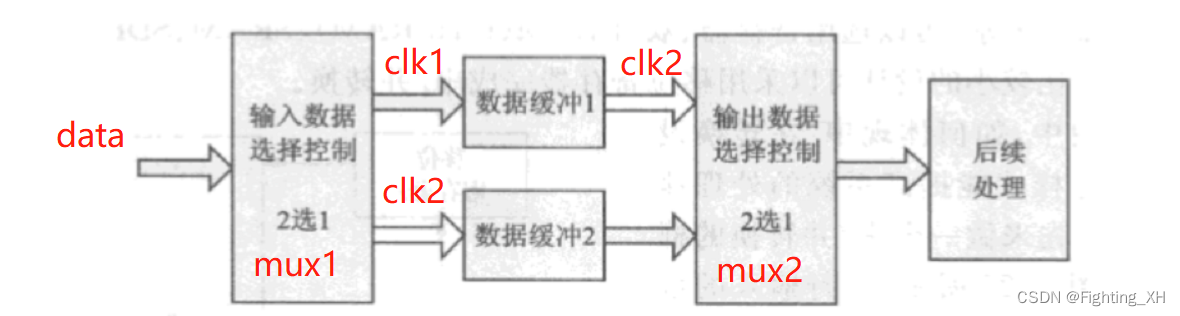

一、原理图如下：

1、二选一控制器来对缓冲模块1和2进行选择。
2、数据缓冲模块一般就是SDRAM，FIFO等。
3、每一时刻如何工作：
clk1 时刻，输入数据data存入到mux1选择的缓冲1中。
clk2时刻，将data数据存在mux1 选择的缓冲2中，同时mux2选择缓冲1，将缓冲1中的数据送到后续处理中。
clk3时刻，mux1选通了缓冲1，将输入data存在缓冲1，同时mux2选择缓冲2，将其中的数据送到后续处理中
4、依次切换循环，从而实现乒乓操作。

---

二、波形表示
通过乒乓操作，我们即可通过节拍相互配合，最终实现数据的无缝缓冲与发送。
简单来看就是缓冲1写，则缓冲2读；缓冲2写，缓冲1读。

优点：

1、 实现数据的无缝缓冲和处理；——按节拍相互配合进行切换

2、 可节约缓冲区空间；

3、 可实现低速模块处理高速模块。

乒乓操作的verilog实现

1、采用case语句来进行选择。

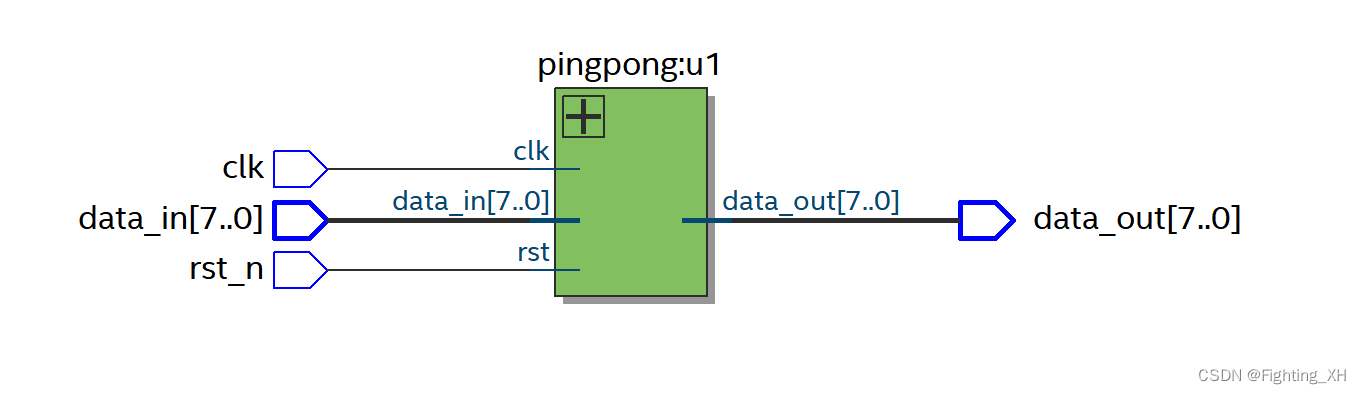

2、确定该模块的输入输出端口：

3、由于乒乓操作就是缓冲1写，缓冲2读；缓冲2写，缓冲1读，共这两种情况，采用state的高低电平进行选择。
其中高电平1表示写1读2，低电平0表示写2读1
4、verilog代码

module pingpong(
    input clk,
    input rst,
    input [7:0] data_in,
    output reg [7:0] data_out
);

reg [7:0] buffer_1;
reg [7:0] buffer_2;
reg wr_flag1;                            //写标志，wr_flag1=0,buffer_2写；wr_flag1=1,buffer_1写
reg rd_flag2;                            //读标志，rd_flag2=0,buffer_1读；rd_flag2=1,buffer_2读
reg state;             // 1:写1读2,   0:写2读1


// 状态每一个clk，翻转一次（二分频）
always@(posedge clk or negedge rst) begin
    if (!rst)
        state<= 0;
    else
        state<= ~state;

end

//二选一多路器，原理图中的选择控制模块
always@(*)
begin
    case(state)
        1'b0:   //buffer2写，buffer1读
        begin
            wr_flag1<=0;
            rd_flag2<=0;
        end
        1'b1://buffer1写，buffer2读
        begin
            wr_flag1<=1;
            rd_flag2<=1;
        end
        default:
        begin
            wr_flag1<=0;
            rd_flag2<=0;
        end
    endcase
end

//写缓存buffer数据
always@(posedge clk or negedge rst)
begin
    if(!rst)begin
        buffer_1<=8'b0;
        buffer_2<=8'b0;
    end

    else begin
        case(wr_flag1) //根据写标志，判断往哪个缓冲中写数据
            0: buffer_2<=data_in;//此时，写buffer1保持上一时刻的数据

            1: buffer_1<=data_in;//此时，写buffer2保持上一时刻的数据

            default:begin
                buffer_1<=0;
                buffer_2<=0;
            end
        endcase
    end
end
//读缓存buffer数据
always@(posedge clk or negedge rst)
begin
    if(!rst)
        data_out<=8'b0;
    else
        case(rd_flag2)//根据读标志，判断读哪个缓冲中的数据
            0:data_out<=buffer_1; //读buffer_1的数据

            1:data_out<=buffer_2;

            default:data_out<=0;
        endcase
end
endmodule

tb测试：

`timescale 1ns / 1ps
module pingpong_operation_tb;
	reg clk;
	reg rst_n;
	reg [7:0] data_in;
	wire [7:0] data_out;

	pingpong_operation u_pingpong(
    .clk(clk),
    .rst_n(rst_n),
    .data_in(data_in),
    .data_out(data_out)
    );


initial begin
    clk = 0;
    rst_n = 0;
    #40 rst_n =1;
	 #100000;
	 $stop;
end

always #10 clk = ~clk; //一个ck为20ns

//产生输入激励

always@(posedge clk or negedge rst_n)begin
    if(!rst_n)
        data_in<=0;
     else
        data_in<=data_in+1;
end

endmodule

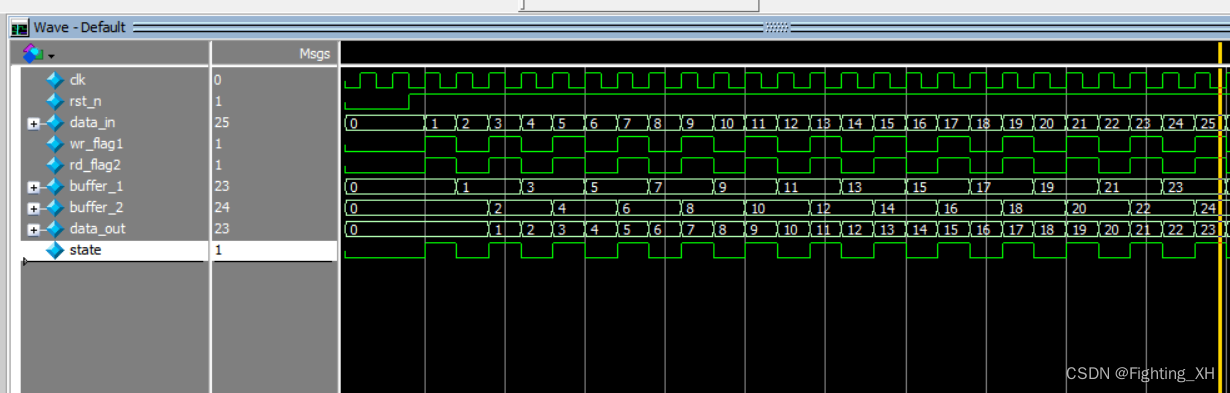

波形如下：
state = 1 ：buffer1写，读buffer2；
state = 0 ：buffer2写，读buffer1；

读写标志：
state = 1 ：wr_flag1 = 1；rd_flag2= 1；
state = 0 ：wr_flag1 = 0；rd_flag2= 0；

写进哪个缓冲？
wr_flag1 = 1 ： buffer_1<=data_in；此时，buffer_2保持上一时刻数据不变。
wr_flag1 = 0 ： buffer_2<=data_in；此时，buffer_1保持上一时刻数据不变。

读哪个缓冲中的数据？
rd_flag2 = 0 : data_out<=buffer_1;
rd_flag2 = 1 : data_out<=buffer_2;

可看到与我们前面根据原理分析出的波形相同。
