FPGA应用实验设计（三）—6 位数码管扫描显示驱动电路

一、实验目的

1、了解数码管显示模块的工作原理。
2、熟悉 VHDL 硬件描述语言及自顶向下的设计思想。
3、掌握利用 FPGA 设计 6 位数码管扫描显示驱动电路的方法

二、实验内容

下图所示为1位数码管，由a、b、c、d、e、f、g、dp共8个LED构成，通过点亮特定的LED即可显示相应的字符。

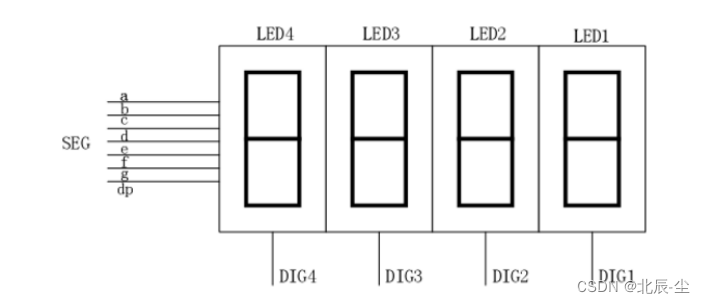

多位的数码管由多个1位数码管构成，如下图所示为4位数码管。为了简化接口电路，多位数码管的段码（a,b,c,d,e,f,g,dp)通常并联在一起,并增加另外的位选信号（如下图中DIG4,DIG3,DIG2,DIG1）来选择使能某一位数码管。位选信号以一定的频率循环使能每一位数码管，从而实现多位字符的显示。

三、实验目标

1.在Quartus中用VHDL语言编写程序，设计合适的分频器电路和6位数码管扫描驱动电路，仿真验证后，下载至开发板验证设计功能。（关于本实验仿真的提示：若按照实际的数码管扫描频率（频率较高）进行仿真，则不易观测波形，因此在仿真时可以通过修改一些关键的计数值，以较低的时钟频率来仿真验证代码的逻辑是否正确。之后再按实际情况改回，编译下载至开发板进行测试。）
2.开发板上有6位共阳极数码管,即段码（
