缺陷检测概述

缺陷检测是指通过各种技术手段，对工业产品的表面或内部进行检测，以识别出可能存在的缺陷，如裂纹、划痕、污渍、尺寸偏差等。随着科技的发展，缺陷检测技术也在不断进步，从传统的人工检测逐渐向智能化、自动化的检测方式转变。

应用领域

缺陷检测技术在多个行业中扮演着至关重要的角色，尤其在 制造业 和 电子产业 中表现突出。在制造业中，该技术广泛应用于 表面缺陷检测 ，如识别金属零件的划痕、涂层瑕疵等。同时，在 尺寸测量与形状识别 方面也发挥着重要作用，确保产品符合严格的标准。

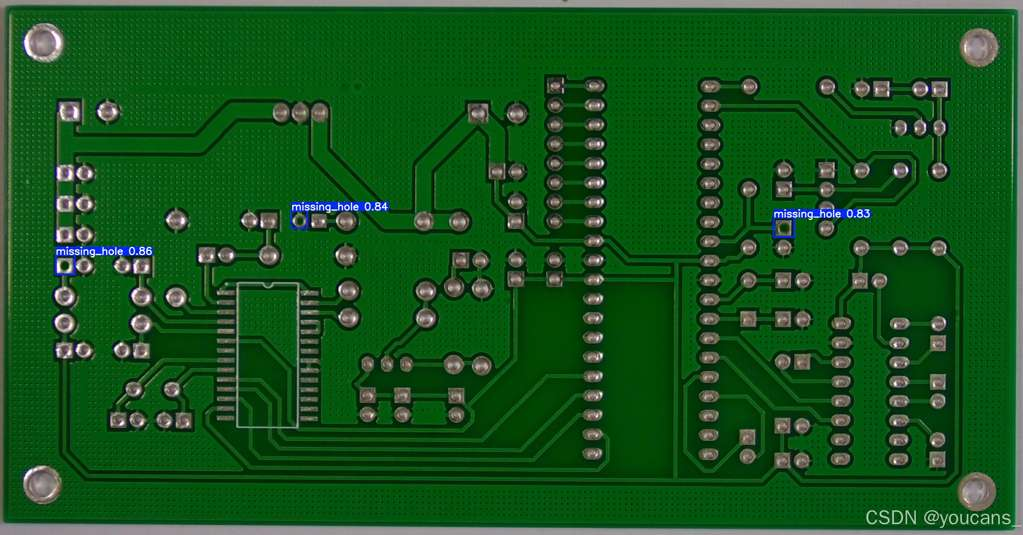

在电子产业中，特别是 印刷电路板(PCB) 制造方面，缺陷检测技术更是不可或缺。它能有效识别PCB上的各种缺陷，如 短路、缺失孔、焊接不良和线路损伤 等，这对保障电子产品功能和安全性至关重要。此外，缺陷检测技术还在 汽车零部件 生产、 食品加工 和包装等领域有着广泛应用，全面提升了各行业的生产效率和质量控制水平。

缺陷检测方法

人工目检

在传统的缺陷检测方法中，人工目检一直是一种广泛应用的技术。这种方法虽然简单直接，但具有独特的优点和局限性:

优点

灵活性强 ：能够适应复杂的检测环境和多样化的缺陷类型。

细致入微 ：特别适用于识别细微或非标准化的缺陷。

无需高昂投资 ：适合资源有限的小型企业。

局限性

效率低下 ：难以满足大规模生产的高速检测需求。

易受主观因素影响 ：可能导致检测结果不稳定。

长期工作易疲劳 ：影响检测质量和持续性。

尽管如此，人工目检在某些特定场景下仍不可替代，尤其是在处理复杂或非标准缺陷时。例如，在PCBA加工中，人工目检常用于检查PCB焊膏印刷和焊点质量，以及评估PCB表面的整体状态。

传统机器视觉技术

在缺陷检测领域，传统机器视觉技术一直是工业自动化的重要支柱。这些技术通过精确的图像处理算法，能够有效识别和定位各种类型的缺陷。让我们深入了解几种广泛使用的传统机器视觉方法：

边缘检测

边缘检测是识别图像中像素值发生急剧变化的区域的一种关键技术。它能够有效捕捉物体的轮廓和内部结构，为后续的缺陷分析奠定基础。常用的边缘检测算子包括：

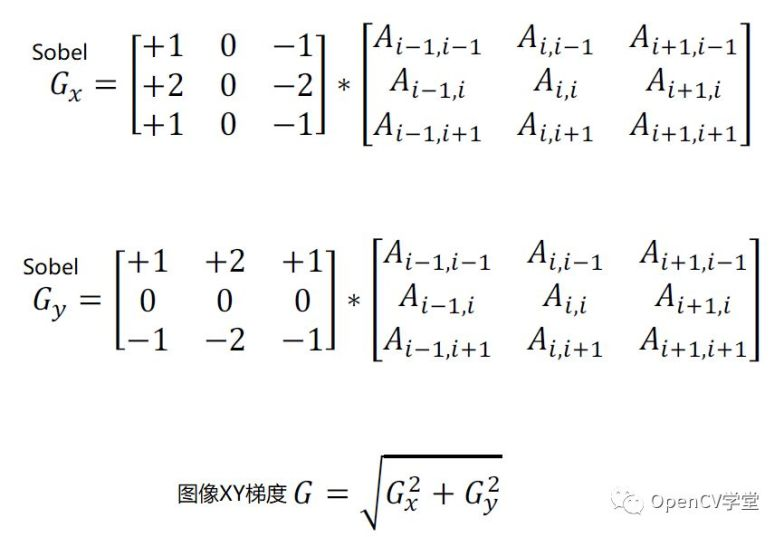

Sobel算子 ：使用3x3卷积核，分别计算图像在水平和垂直方向上的梯度。

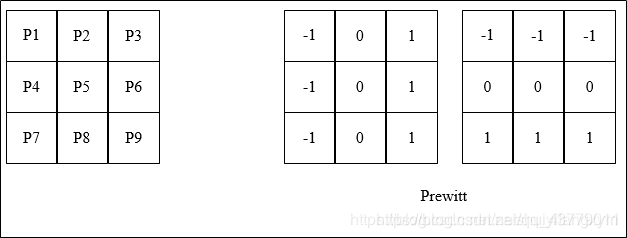

Prewitt算子 ：与Sobel算子类似，但使用不同的卷积核。

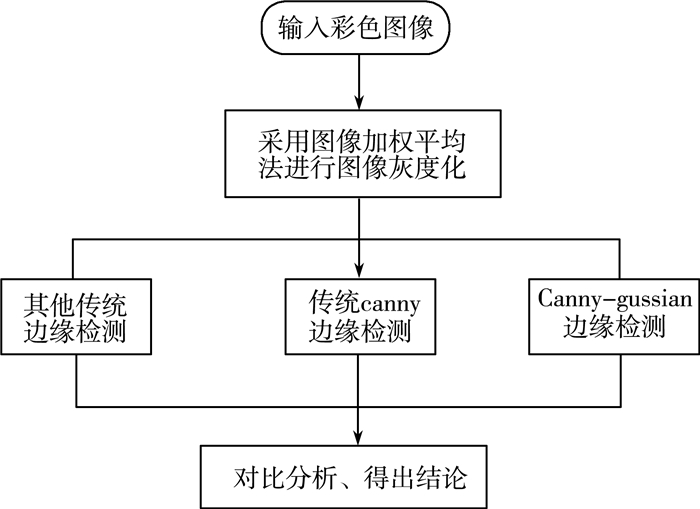

Canny算法 ：更为复杂，包括高斯滤波、梯度计算、非极大值抑制和双阈值处理等多个步骤。

这些算子各有特点，适用于不同的应用场景。例如，在PCB缺陷检测中，Sobel算子常用于识别细小的裂纹或划痕，而Canny算法则更适合提取复杂的电路图案。

模板匹配

模板匹配是在图像中寻找与预定义模板最相似区域的有效方法。OpenCV提供了多种匹配方法，如平方差匹配(TM_SQDIFF)、归一化平方差匹配(TM_SQDIFF_NORMED)、相关匹配(TM_CCORR)等。这种方法特别适用于检测已知形状和大小的缺陷，如芯片封装中的引脚缺失或错位。

霍夫变换

霍夫变换主要用于检测图像中的直线和圆形等规则几何形状。在PCB检测中，它常被用来识别电路板上的走线或焊盘。霍夫变换的优势在于其对图像噪声的鲁棒性较强，即使在存在轻微畸变的情况下也能准确定位几何元素。

这些传统机器视觉技术各有优势，但在面对复杂多样的工业缺陷时，往往需要结合使用。例如，在PCB缺陷检测中，可能会先使用边缘检测提取电路图案，然后通过模板匹配定位关键元件，最后运用霍夫变换验证走线完整性。这种多层次、多技术的组合应用，能够全面覆盖各类缺陷类型，提高检测的准确性和效率。

尽管传统机器视觉技术在某些方面表现出色，但随着人工智能和深度学习的发展，这些方法在处理复杂、非结构化缺陷时的局限性日益凸显。未来的趋势将是结合传统方法和新兴技术，以应对更加多样化和挑战性的工业缺陷检测需求。

AI缺陷检测技术

深度学习算法

深度学习算法在缺陷检测领域的应用正在改变传统的工业质量控制方法。卷积神经网络(CNN)作为一种强大的图像处理工具，已在多种工业缺陷检测任务中展现出卓越的性能。CNN通过多层卷积操作自动学习图像的层次化特征表示，能够有效地捕捉缺陷的局部和全局特征，从而实现高精度的检测和分类。

在实际应用中，研究人员针对不同类型的缺陷检测任务开发了一系列基于CNN的创新算法。例如， 多支路卷积神经网络 结构被设计用于处理复杂的磁瓦表面缺陷检测问题。这种网络结构通过多个分支并行处理不同尺度的图像特征，然后通过注意力机制整合关键信息，最后利用判别相关分析最大化同类特征的相关性和异类特征的差异性。这种方法在磁瓦图像数据集上取得了高达99.90%的测试精度，在实际生产环境中也能保持99%以上的准确率，检测速度可达129块/分钟，充分展示了其在工业应用中的潜力。

除了传统的CNN架构， 轻量级网络 如MobileNet也在缺陷检测领域找到了应用。这类网络通过精简网络结构和参数量，在保证检测精度的同时显著提高了计算效率。例如，在焊缝缺陷超声波识别任务中，调整后的MobileNet-v2网络实现了91%的预测正确率，展现了良好的性能。

值得注意的是，深度学习算法在缺陷检测中的应用并非局限于单一技术。 多模态融合 方法正成为一个重要的研究方向。这种方法结合视觉、声学等多种传感数据，能够更全面地捕捉缺陷特征，提高检测的准确性和鲁棒性。例如，在风电叶片缺陷检测中，研究人员开发了基于视觉和声学数据的多模态深度学习模型，显著提高了复杂环境下叶片缺陷的检测精度。

然而，深度学习算法在工业缺陷检测中仍面临一些挑战，主要包括：

样本稀缺问题 ：工业缺陷通常具有稀有性和多样性，导致可用的标注样本数量有限。
缺陷模式复杂性 ：工业缺陷可能呈现多种形式，包括形状、大小、位置等方面的变异，增加了检测难度。
实时性要求 ：特别是在高速生产线环境中，需要在毫秒级别完成检测任务。

为克服这些挑战，研究者们正在探索多种策略，如迁移学习、小样本学习和自监督学习等方法，以提高模型的泛化能力和适应性。这些努力将进一步推动深度学习算法在工业缺陷检测领域的应用和发展。需要下方干货的可看下图获取

DLIA工业缺陷检测系统

DLIA工业缺陷检测系统是一种革命性的解决方案，专门设计用于应对复杂工业环境下的缺陷检测挑战。作为一个集成了深度学习技术、先进机器视觉硬件和自动化控制软件的综合性平台，DLIA系统在工业4.0和智能制造浪潮中扮演着关键角色。

DLIA系统的核心优势在于其强大的 自我学习能力 。通过深度神经网络，系统可以从海量样本中自动提取特征和规律，无需人工设定复杂的检测规则。这种特性使得DLIA系统能够灵活应对各种新型缺陷和异形工件，展现出优异的泛化能力。在实际应用中，DLIA系统展现出了以下几个方面的优势：

微小缺陷识别 ：DLIA系统能够捕捉到传统方法难以察觉的细微特征，有效识别微小缺陷和隐性缺陷。这一点在精密构造件行业中尤为重要，因为即使是微小的缺陷也可能严重影响产品的性能和寿命。
实时处理能力 ：借助GPU加速计算，DLIA系统能在短时间内处理大量图像数据，满足高速生产线的实时检测需求。例如，在汽车制造行业中，DLIA系统可以快速识别车身表面的各种缺陷，如凹痕、划痕、漆面不均匀等，确保每辆车都能达到高质量标准。
系统集成性 ：DLIA系统不仅能与其他自动化设备无缝衔接，还能与企业的信息系统进行深度整合。这种集成性大大提高了整个生产过程的智能化水平，实现了从原材料进厂到成品出厂的全程质量监控。
人机协作 ：DLIA系统保留了人工复检的功能，允许操作人员对系统判定存疑的情况进行二次确认。这种设计既充分利用了机器的高效性和一致性，又保留了人类专家的经验和直觉，形成了高效的协同工作机制。

通过这些独特的优势，DLIA工业缺陷检测系统正在重塑复杂工业检测场景的新格局，推动工业生产向更高水平的智能化和自动化迈进。随着深度学习技术的不断发展，我们可以期待看到更多创新应用，进一步提升产品质量、保障生产安全，并最终促进整个制造业向智能制造的新时代迈进。

小样本学习

在工业缺陷检测领域，小样本学习技术正成为解决数据稀缺问题的关键突破口。这一技术通过巧妙结合迁移学习、元学习和数据增强等方法，有效提升了模型在有限样本条件下的学习和泛化能力。

迁移学习 作为小样本学习的重要基石，通过利用已在大规模数据集(如ImageNet)上预训练的模型，实现了知识的跨领域传递。这种方法显著降低了新任务对大量标注数据的需求。具体而言，预训练模型能够捕捉到数据的通用特征表示，随后在新的小数据集上进行微调，即可快速适应特定任务，展现出良好的迁移性与泛化能力。

在实际应用中，小样本学习通常结合多种技术来应对数据稀缺问题。以下是几种常用的小样本学习方法：

基于特征提取的迁移学习 ：这种方法通过利用预训练模型提取数据的特征，然后使用这些特征训练一个简单的分类器。在数据稀缺的情况下，这种方法可以有效利用预训练模型的知识，从而提高分类性能。
元学习 ：元学习框架致力于赋予模型“学会学习”的能力。它通过在多样化的任务上训练模型，使其能够自动学习并优化内部参数或策略，以在新任务上实现快速适应。Model-Agnostic Meta-Learning (MAML) 作为元学习的代表性方法，通过设计一种能够在新任务上快速收敛的模型初始化参数，使得模型在面对少量新样本时，能够迅速调整其内部表示，从而实现高效学习。
数据增强 ：数据增强是小样本学习中不可或缺的一环，它通过一系列智能的数据变换手段(包括但不限于旋转、翻转、裁剪、颜色变换等)，从有限的数据集中生成多样化的新样本，从而有效扩展训练数据集的规模与多样性。这种方法不仅提升了模型的鲁棒性，还显著增强了其在新场景下的泛化能力。

在工业缺陷检测的具体实践中，小样本学习技术的应用尤为关键。例如，在汽车零部件制造过程中，由于生产线上出现缺陷的概率较低，收集足够的缺陷样本变得非常困难。此时，小样本学习技术可以通过以下方式发挥作用：

利用迁移学习，将预训练模型的知识应用于特定的汽车零部件检测任务，快速构建一个初步的检测模型。
结合元学习，通过在多个相关任务上训练模型，提高其在新任务上的适应能力。
使用数据增强技术，从有限的缺陷样本中生成更多的虚拟样本，扩大训练数据集的规模。

通过这些方法的综合应用，即使在样本数量有限的情况下，也能训练出具有良好泛化能力的缺陷检测模型，有效解决工业环境中常见的样本不足问题。

缺陷检测系统实施

硬件设备选择

在缺陷检测系统的设计中，硬件设备的选择至关重要。本节重点介绍了相机和光源这两个核心组件：

相机选择需考虑分辨率和通讯接口，常用选项包括：

DALSA网口线扫相机
海康面阵相机

光源选择应根据检测对象和目标：

条形光源：适用于大面积物体表面检测
环形光源：消除阴影，凸显特征
面光源：用于外形轮廓测量
红外光源：穿透性强，适合特殊检测需求
紫外光源：激发荧光，用于防伪检测

合理选择和配置这些硬件设备，可显著提高缺陷检测系统的性能和可靠性。

软件系统集成

在缺陷检测系统的实施过程中，软件系统集成是一个关键环节。采用分层架构设计，系统可分为表示层、业务逻辑层、数据访问层、模型层和服务层，以及基础设施层。这种结构确保了系统的模块化和可扩展性。

核心功能模块包括缺陷检测、缺陷管理和检测画面管理等。其中，缺陷检测模块使用Halcon库进行图像处理和缺陷识别。系统采用C#作为主要编程语言，配合Halcon、SQL Server和Prism框架，实现了高效、可靠的缺陷检测和管理系统。这种集成方案不仅提高了检测效率，还为系统的维护和升级提供了便利。
