AXI中READY与VALID之间握手关系

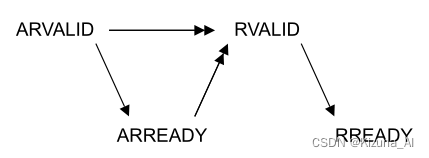

读通道

单箭头为可以，双箭头为必须满足。

1.主机在发起ARVALID之前必须不等待从机发起ARREADY，即主机发起ARVALID不依赖ARREADY；

2.从机可以等待（也可以不等待）主机发起ARVALID后再发起ARREADY，即从机发起ARREADY不依赖主机ARVALID；

3.从机在发起RVALID之前必须等待ARVALID和ARREADY发起，因为要在正确接收到读地址后才能返回数据；

4.从机在发起RVALID之前不用等待主机发起RREADY，即从机发起RVALID不依赖RREADY；

5.主机可以等待（也可以不等待）从机发起RVALID后再发起RREADY，即主机发起RREADY不依赖从机RVALID。

写通道

这一版本其实应该说是AXI3的版本，因为AXI4的版本多了些条件，算是这一种版本的特殊情况。

图中WVALID上面的†代表WVALID的发起还依赖WLAST。

1.主机在发起AWVALID或者WVALID之前必须不等待从机发起AWREADY和WREADY，即相互之间不依赖；

2.从机在发起AWREADY/WREADY之前可以等待（也可以不等待）主机发起AWVALID/WVALID,即从机发起READY不依赖主机VALID；

3.从机在发起BVALID之前必须等待WVALID/WREADY/WLAST都发起了，因为BRESP要在最后一个写数据收到后才能发起；

4.从机在发起BVALID之前必须不等待BREADY发起，即从机发起BVALID不依赖BREADY；

5.主机在发起BREADY之前可以等待（也可以不等待）从机BVALID发起，即相互之间不依赖。

PS.为什么第一条规则很重要？举个例子，如果主机在发起VALID之前等待从机发起READY，而从机定义的是在发起READY之前等待主机发起READY，这样系统就会陷入死锁。

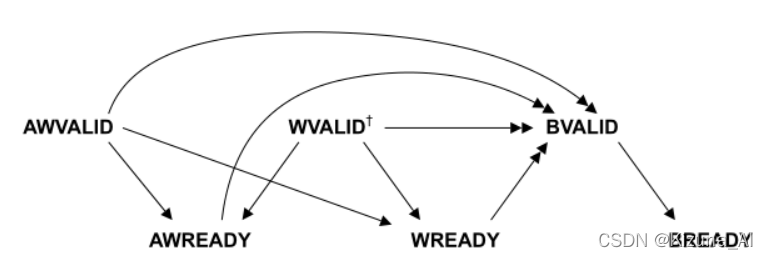

写通道（AXI4附加版）

由图可见，比上个版本多了两个双箭头，限制了条件。 这一版反映的其实是AXI3的预期版本，因为在AXI4中，必须在写地址和写数据同时被接受到后从机才会返回RESP，也就是上一个版本的第3条规则发生了改变，即从机在发起BVALID之前必须等待AWVALID/AWREADY/WVALID/WREADY/WLAST都发起。
