Cadence OrCAD 如何原理图中高亮网络
orCAD能否像Atium Desiger软件一样在原图理中选中网络按住ALT键就可以高亮网络的相似功能呢？答案是可以的。
实现方法：

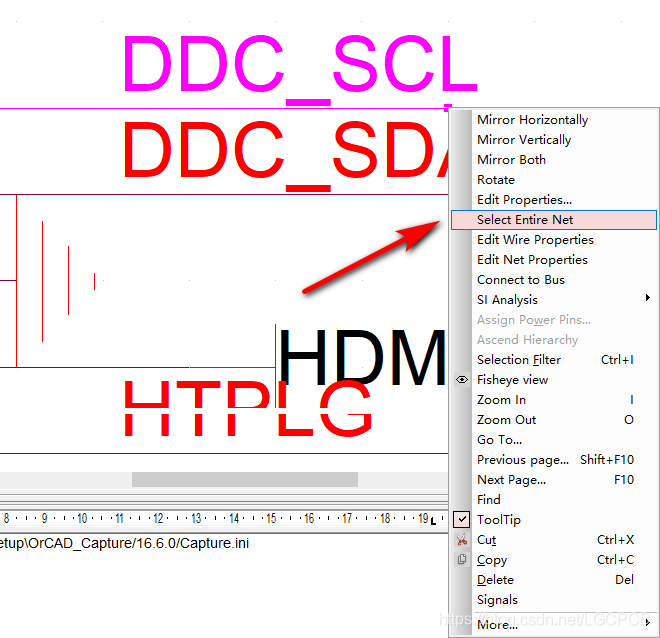

1、在原理图选中想高亮的网络,右击选择:：Select Entire Net ，如下图所示：

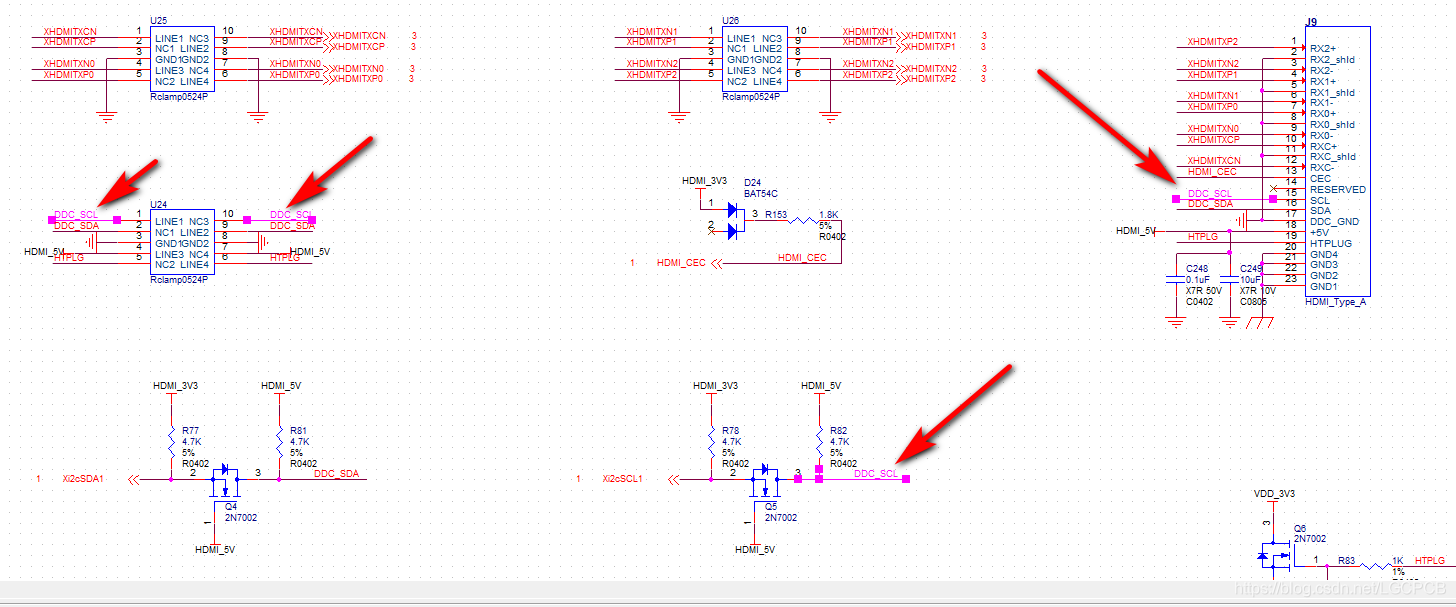

在这里插入图片描述 2、选择：“Select Entire Net”命令后，原理图所有相同的网络都会被高亮起来，效果如下图所示：
