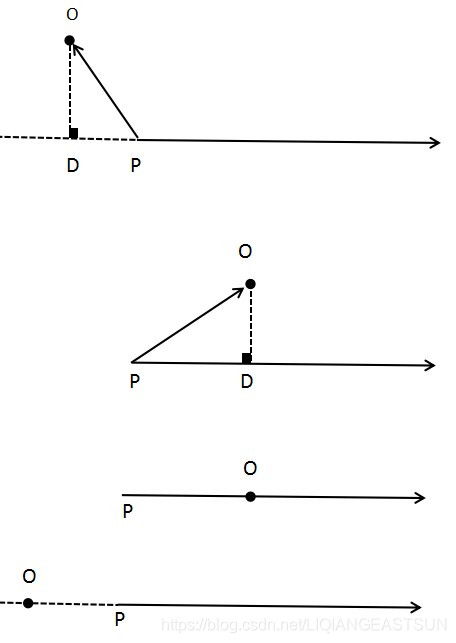

首先看下图点和射线的几种位置关系
求点O到射线的距离以及点O到射线上的垂点位置。
其中射线方程为 P + t * rayDir,P为射线起点,rayDir 为射线单位方向向量
一:上图第一个,点O 在射线反向延长线的一侧,向量OD 的长度 |OD| 就是点 O 到射线的距离,D点是点O到射线的垂点
二:上图第二个,点O在射线正方向的一侧, 向量OD 的长度 |OD| 就是点 O 到射线的距离,D点是点O到射线的垂点
三:上图第三个,点O在射线正方向上,且点O在射线上,点O到射线的距离为 0,点O到射线的垂点就是点O自身
四:上图第四个,点O在射线反向延长线上,且点O在射线上,点O到射线的距离为 0,点O到射线的垂点就是点O自身
五:三、四还包含一种特殊情况,点 O = 点 P
下面分别求解点O到射线的垂点D坐标 和 点O到射线的距离:
求点O到射线的垂点D坐标:
连接向量PO = O坐标 - P坐标
float dot = PO 点乘 rayDir
D坐标 = P坐标 + dot * rayDIr
求点O到射线的距离:
向量 Cross = PO 叉乘 rayDir
下面使用|Cross| 表示向量模长
|Cross| = |PO||PP'|sinθ
θ 为 向量 PO 与向量 PP' 的夹角,向量 PP' = rayDir (rayDir是射线的单位方向向量所以 |rayDir| = 1)
看下图
平行四边形 PP'OO' 的面积 = 底 * 高 = |PP'| * |OD|
|OD| = |OP| * sinθ
所以平行四边形面积 = |PP'|*|OP| * sinθ
同样 |Cross| = |PO||PP'|sinθ
则 |Cross| = 平行四边形 PP'OO' 的面积
因为向量 PP' 是单位向量,模长为 1,带入公式 |Cross| = |PO||PP'|sinθ
所以 |Cross| = |PO|sinθ = |OD|
|OD| 即为点O到射线的距离
代码逻辑如下
public class PointToRay
{
/// <summary>
/// 点到射线的距离
/// </summary>
/// <param name="oPos"></param>
/// <param name="pPos"></param>
/// <param name="rayDir"></param>
/// <returns></returns>
public float PointToRayDistance(Vector3 oPos, Vector3 pPos, Vector3 rayDir)
{
Vector3 PO = oPos - pPos;
Vector3 cross = Vector3.Cross(PO, rayDir);
return cross.magnitude;
}
/// <summary>
/// 点到射线的垂点位置
/// </summary>
/// <param name="oPos">点</param>
/// <param name="pPos">射线起点</param>
/// <param name="rayDir">射线方向向量</param>
/// <returns></returns>
public Vector3 PointToRayVertical(Vector3 oPos, Vector3 pPos, Vector3 rayDir)
{
Vector3 PO = oPos - pPos;
float dot = Vector3.Dot(PO, rayDir);
return pPos + dot * rayDir;
}
}
