利用SolidWorks导出立创3D库到Altium Designer详细步骤

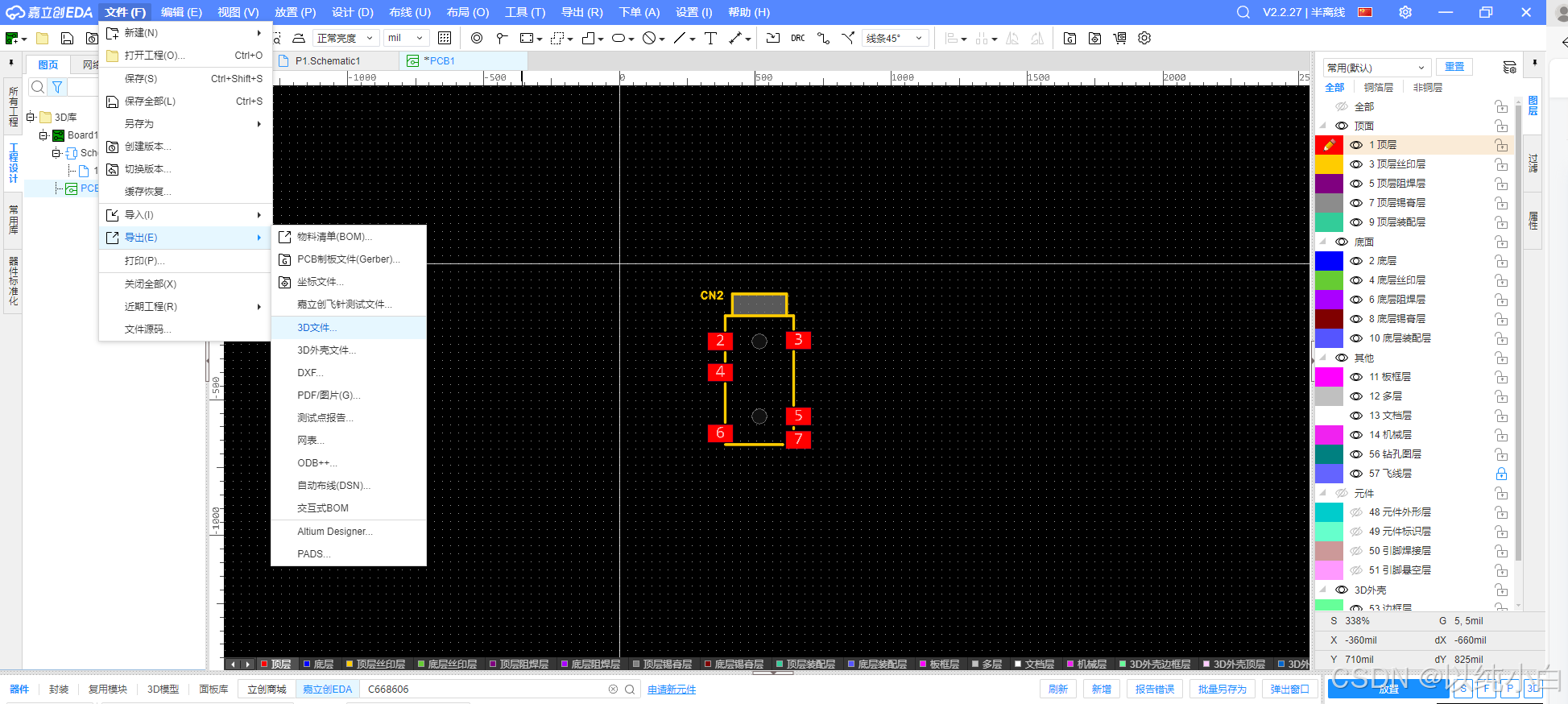

1.打开嘉立创EDA，新建工程，在原理图上放置需要导出的器件，更新到PCB中，在PCB界面导出器件的3D文件。

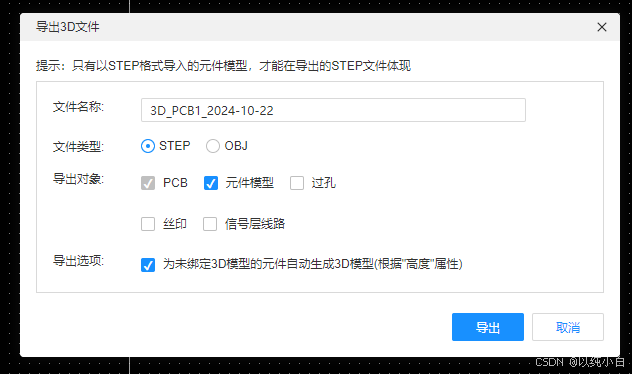

文件类型选择STEP

2.在SolidWorks中打开在立创EDA中导出的STEP文件。

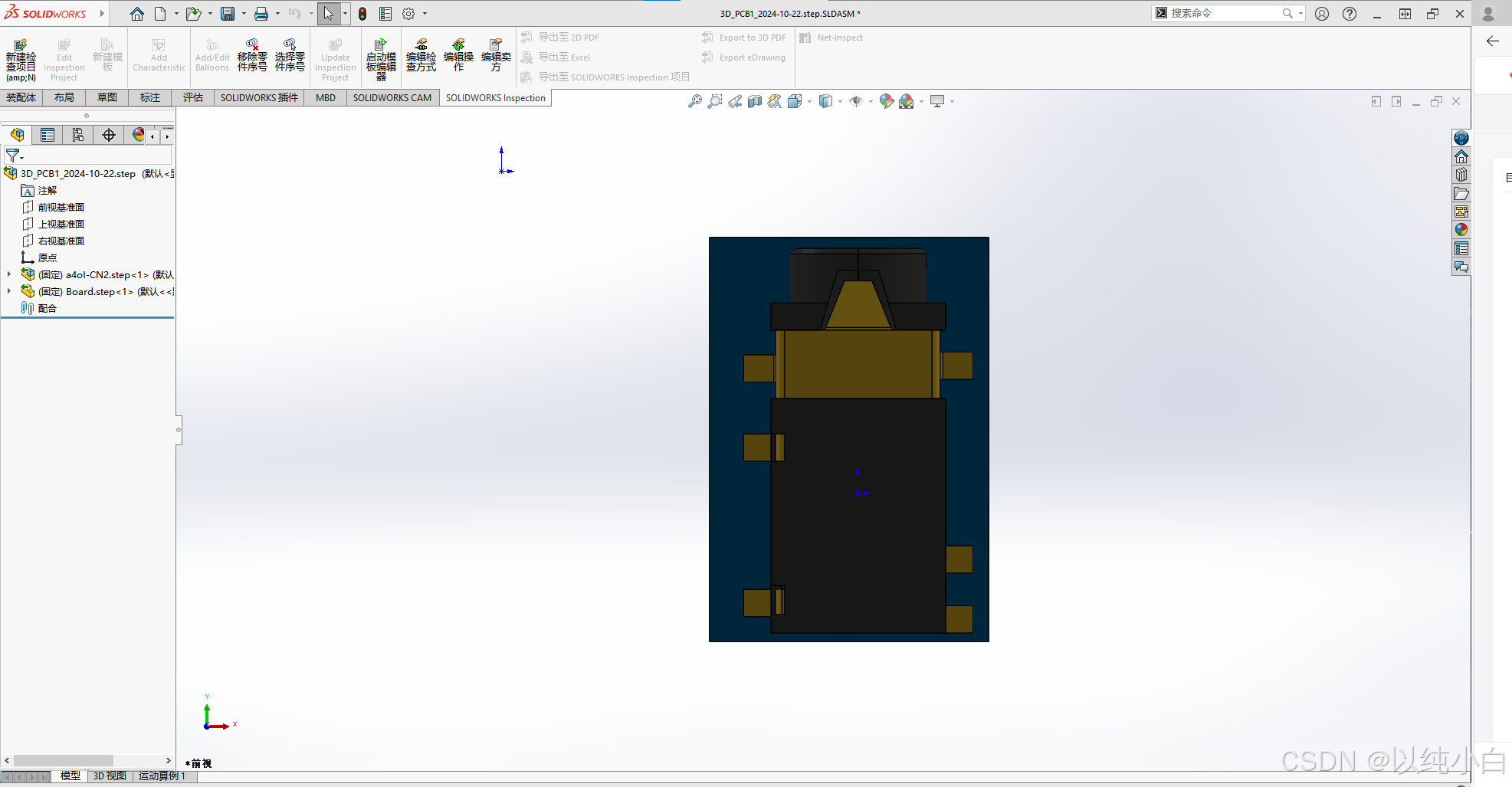

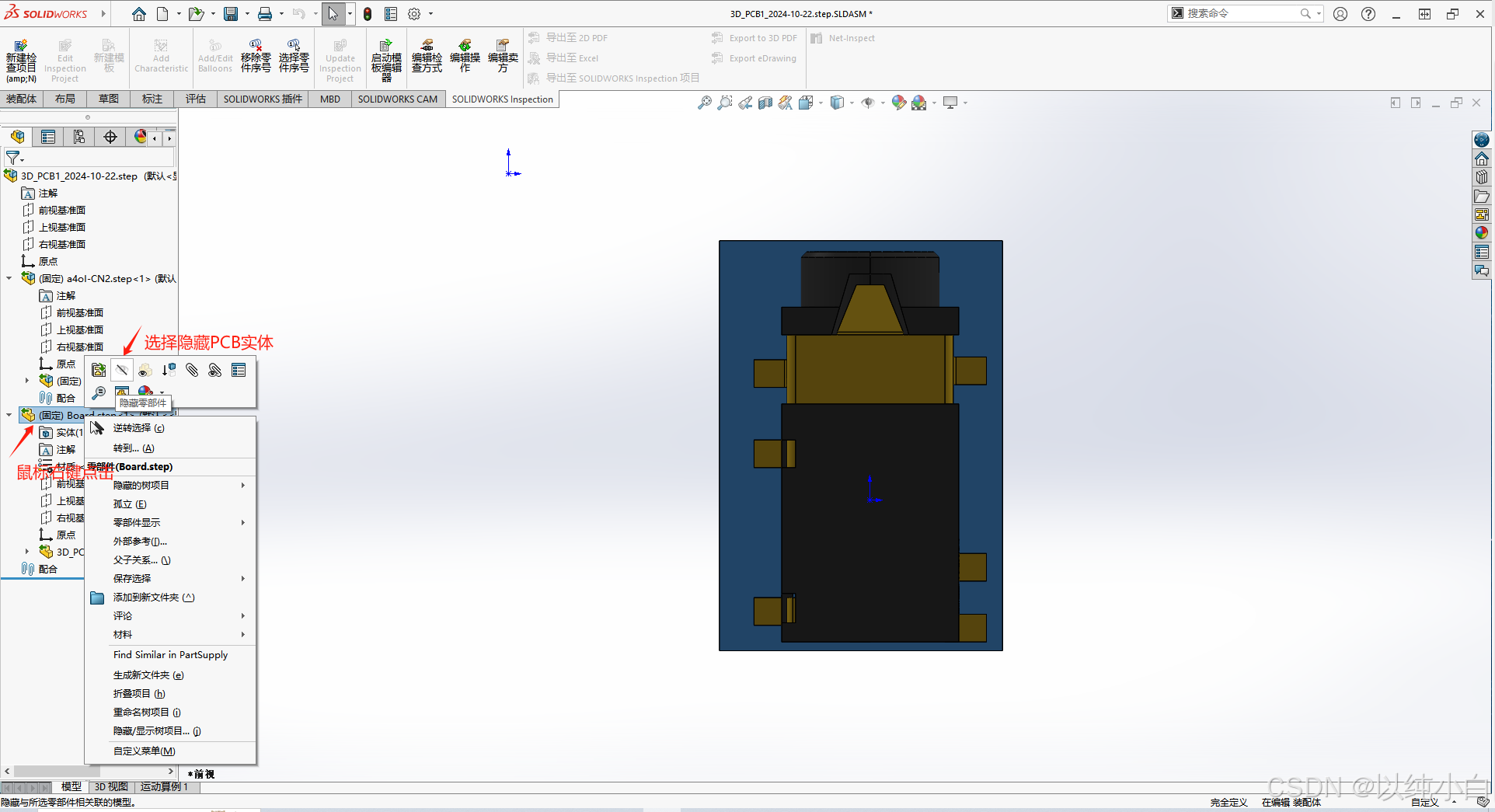

从立创导入的3D模型都自带PCB实体模型，因此，需要把该PCB实体隐藏。

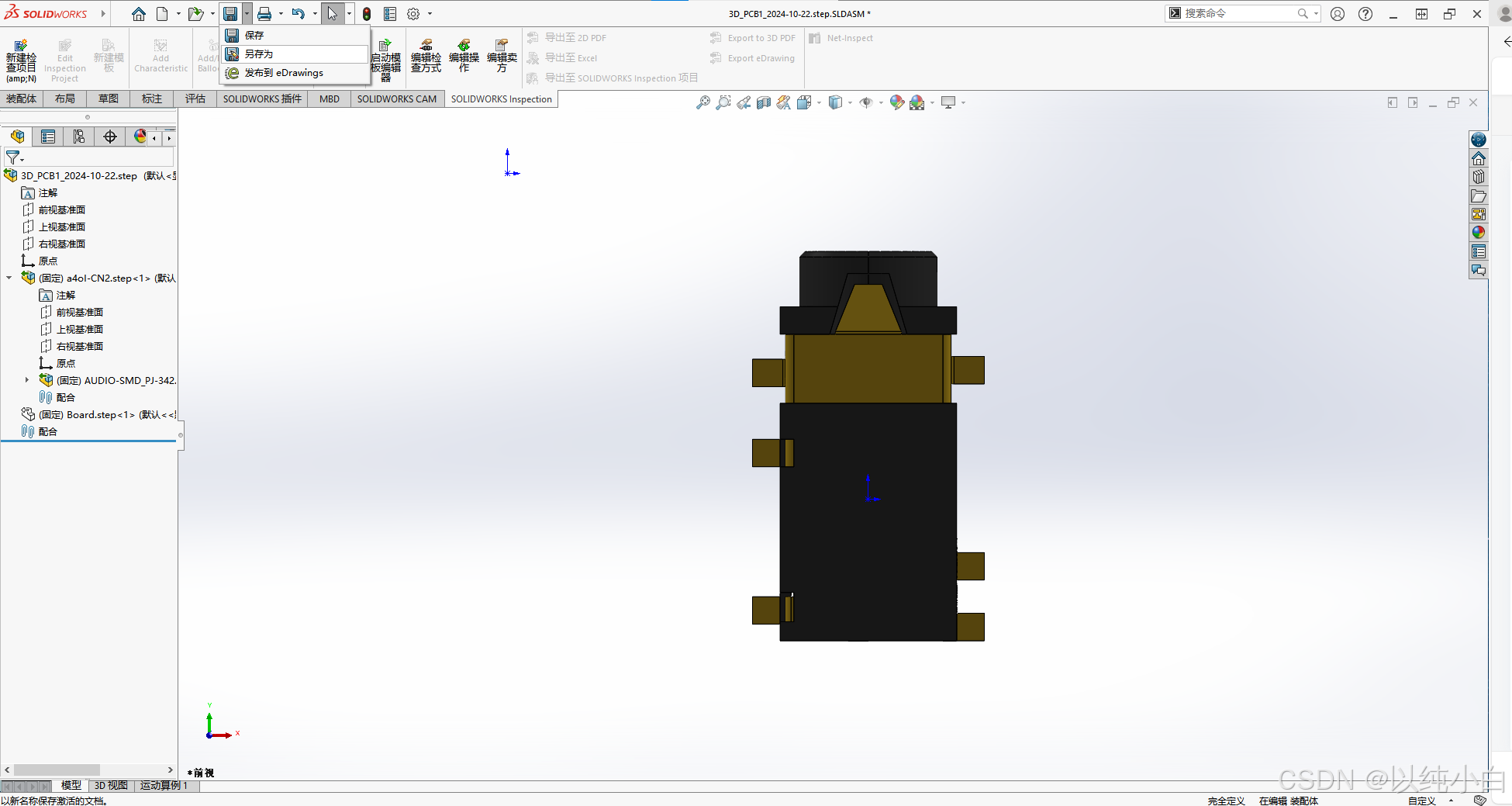

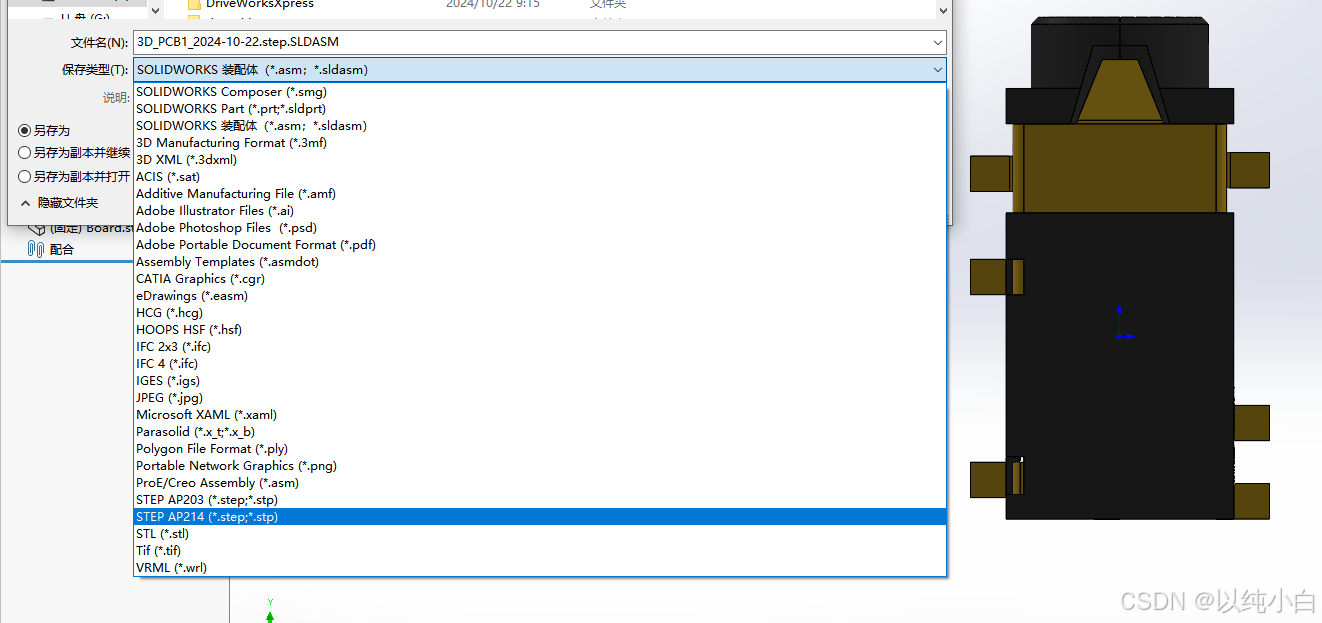

PCB实体隐藏后，把3D模型另存为STEP AP214（*.step；*.stp）文件

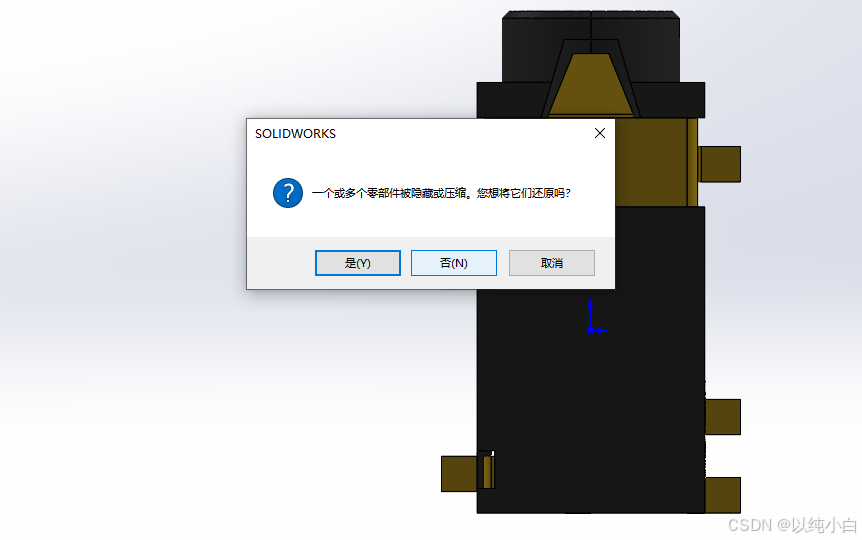

一定要选择“否”，这样PCB实体才不会被导入到AD中

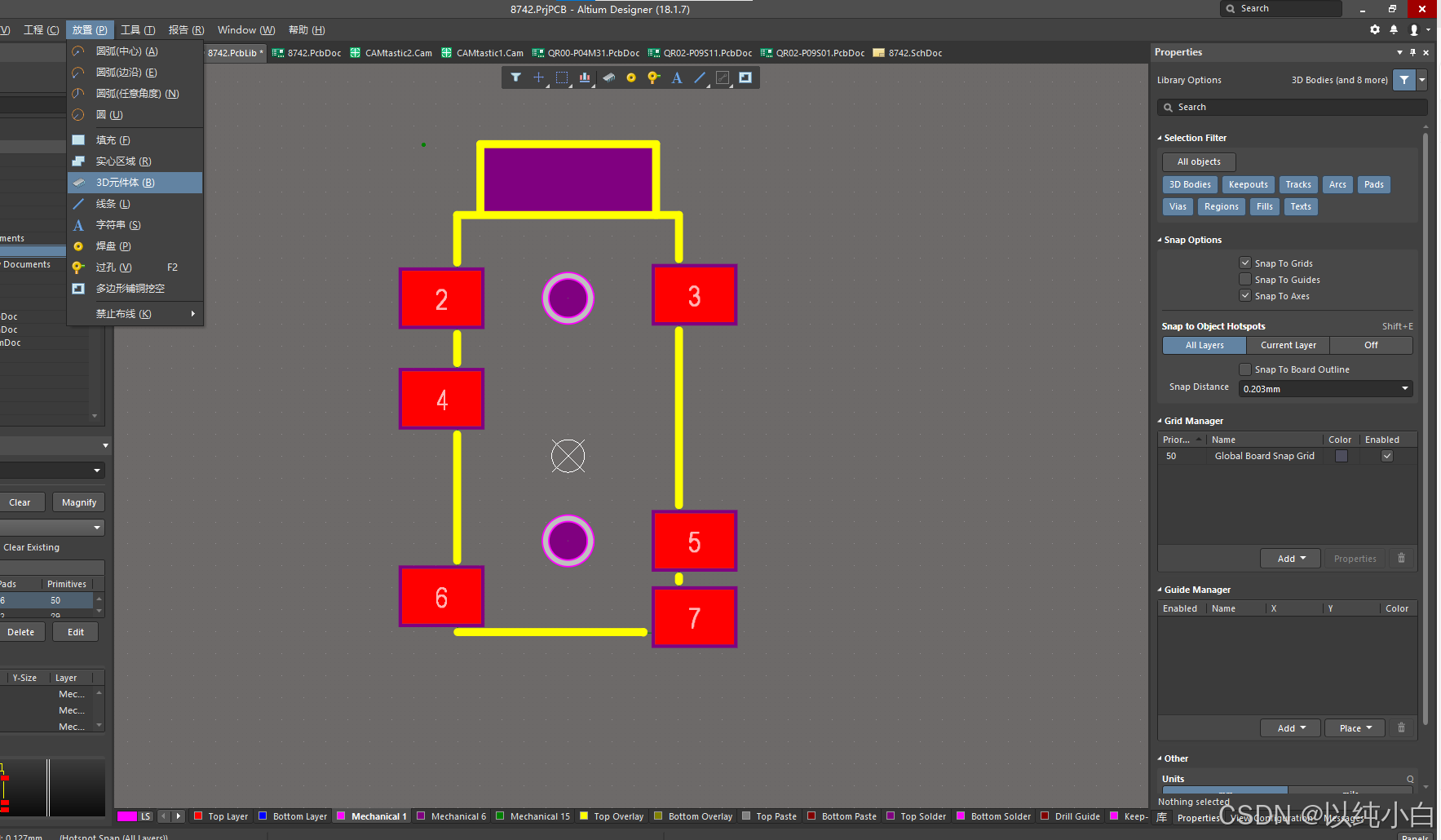

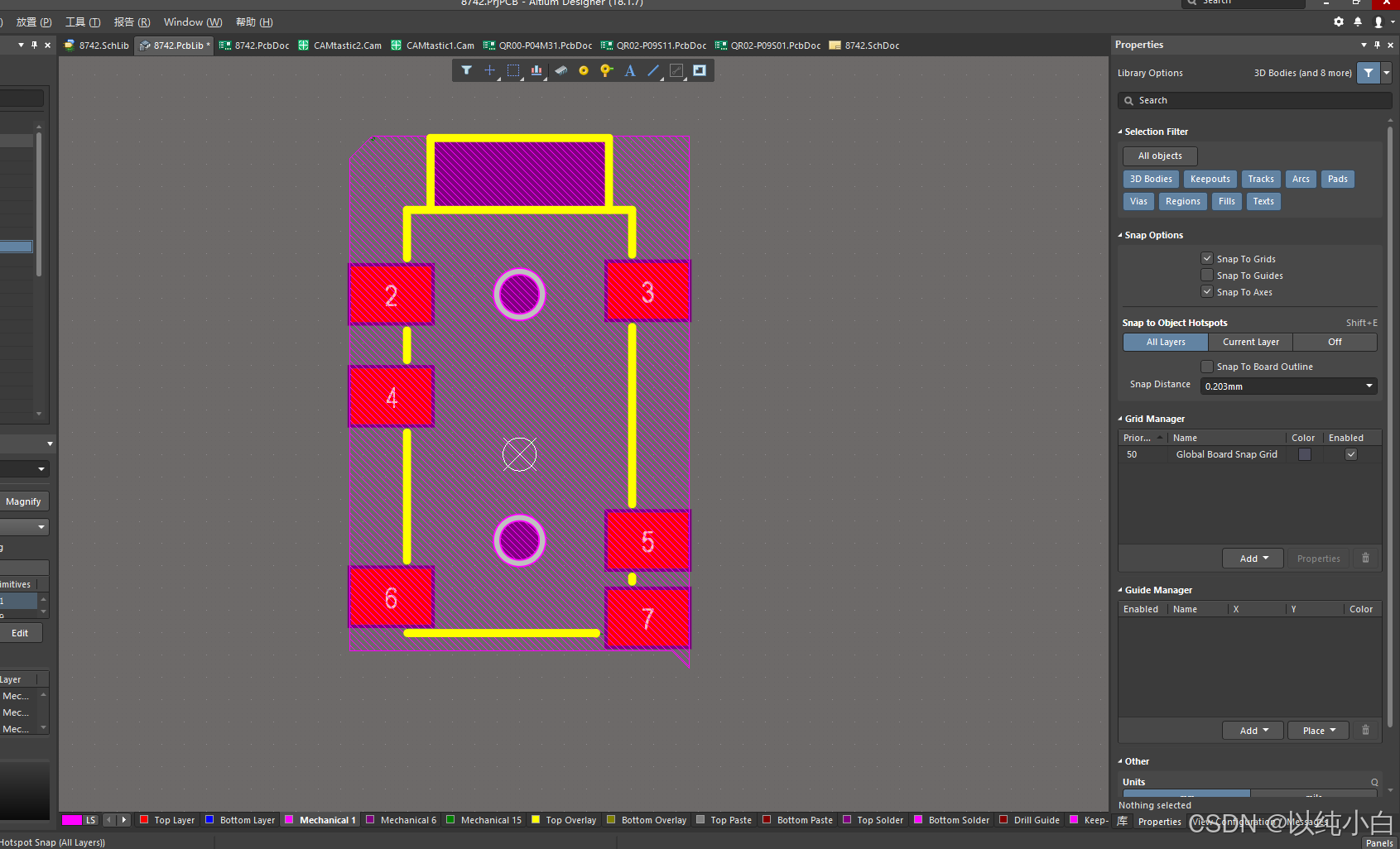

记住文件保存位置，打开AD，找到该器件所在的PCB库，并打开此器件，在该期间上放置3D元件体

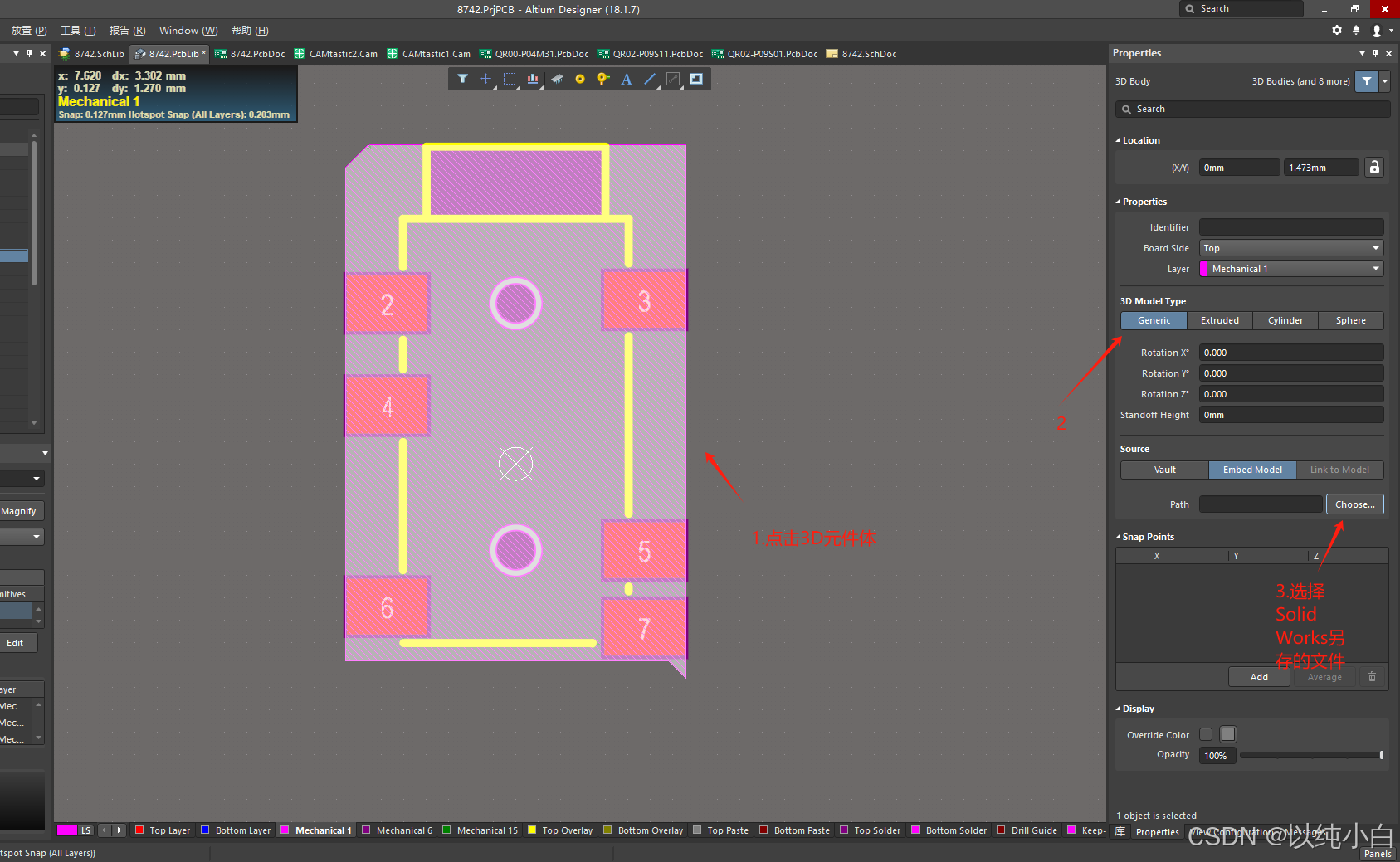

放置3D元件体后，点击3D元件体区域

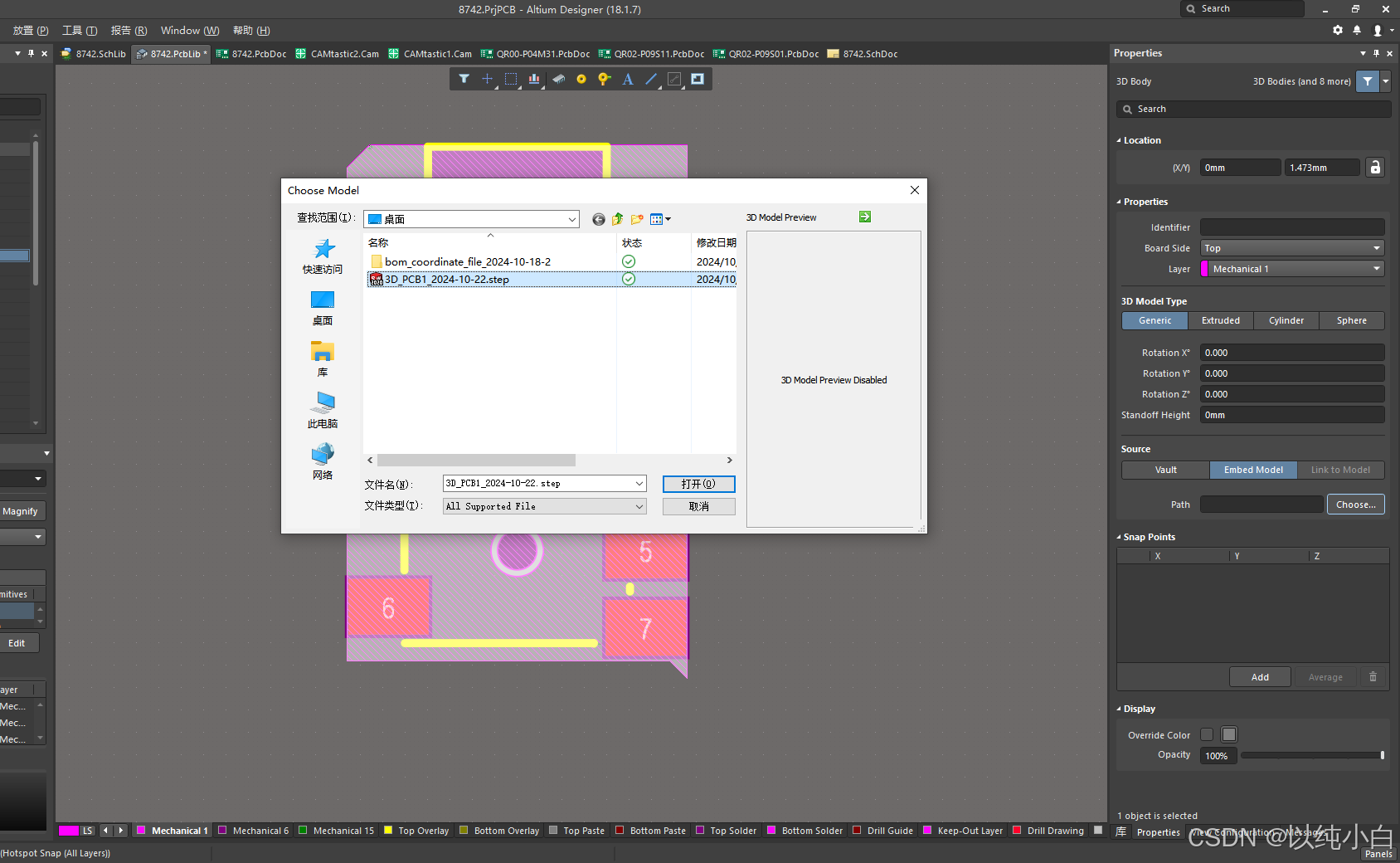

打开后，把新的3D元件体与器件中心对其，可通过查看三维模式，看模型与器件的焊盘是否对应，并进行调整。

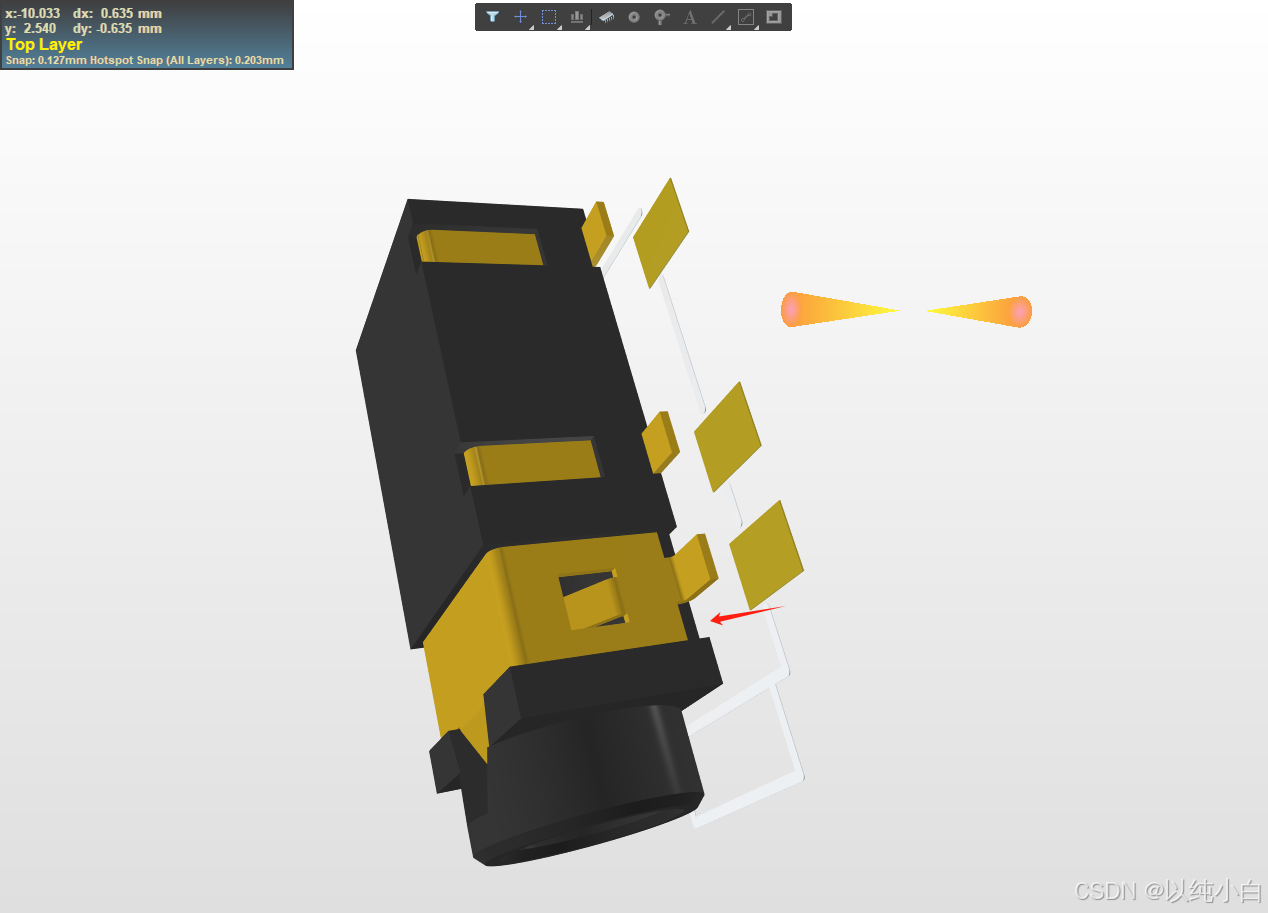

通过三维模式看出，3D模型与焊盘并未贴合，此时，点击3D元件体

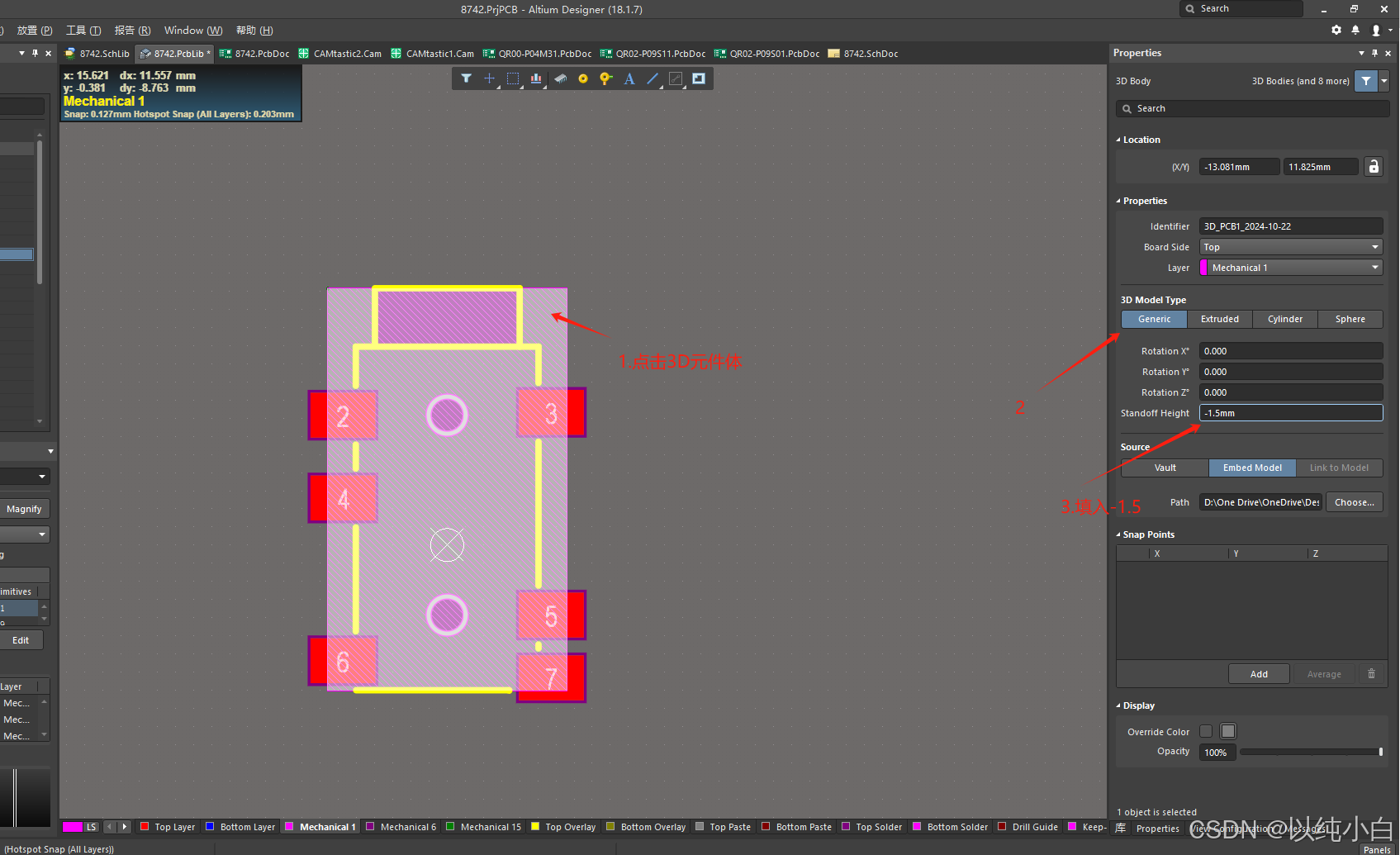

因导入时，3D模型的PCB实体是被隐藏，所以存在一定的高度，需调整对峙高度，使3D模型贴合在焊盘上，对峙高度可根据实际情况调整。一般嘉立创导出的3D模型下的PCB实体高度为1.5mm。

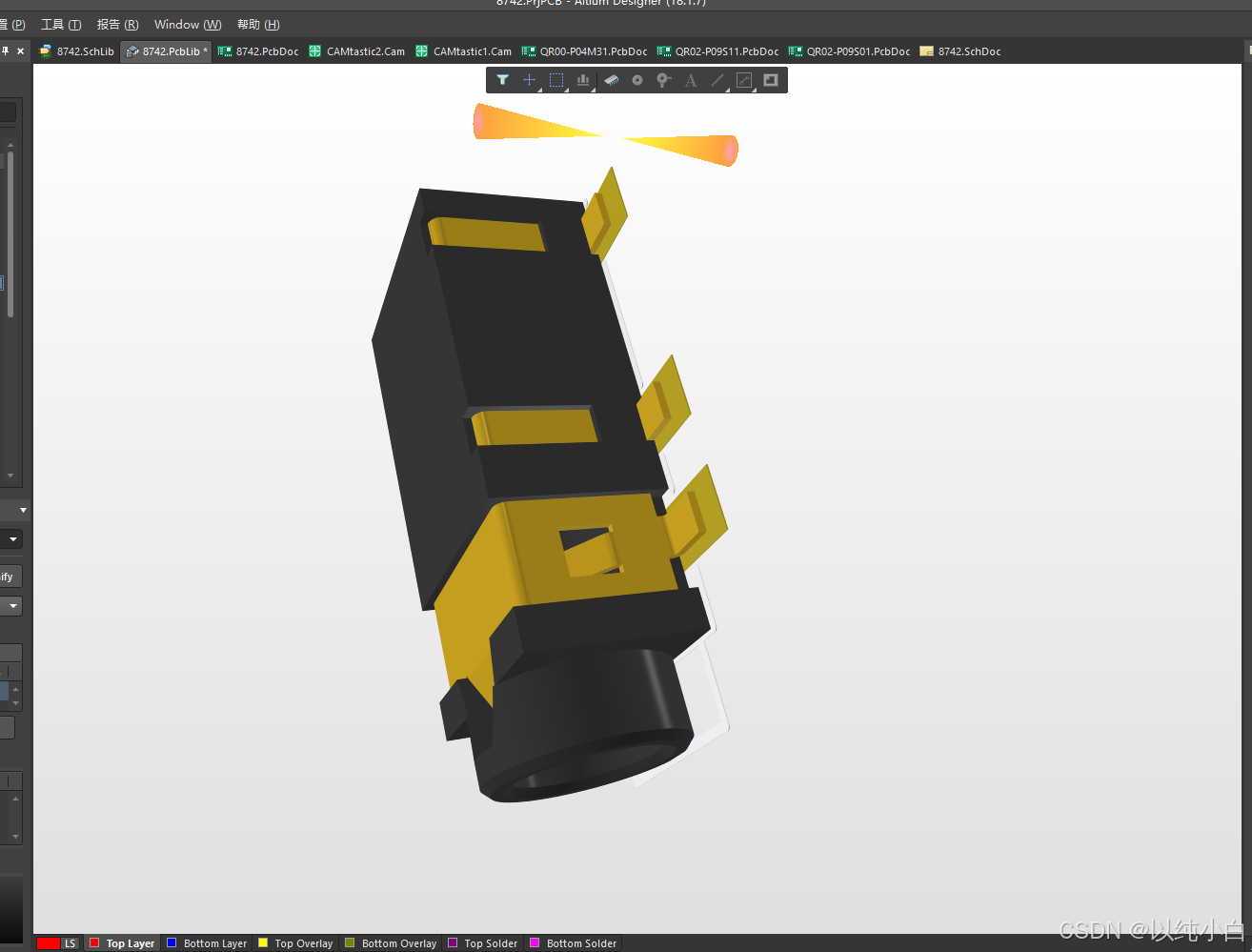

调整后，查看三维模型，模型与焊盘贴合。

至此，立创EDA的3D模型便导入到AD中。
