一文速通天线效应(Antenna Effect)

目录

1. 什么是天线效应（Antenna Effect）

2. 天线效应形成的机理

3. 天线效应的量化

4. 天线效应解决的几种方法

5. 问题与讨论

1. 什么是天线效应（Antenna Effect）

---

在芯片生产过程中，暴露的金属线或者多晶硅(polysilicon)等导体，就像是一根根天线，会收集电荷（如等离子刻蚀产生的带电粒子）导致电位升高。天线越长，收集的电荷也就越多，电压就越高。若这片导体碰巧只接了MOS 的栅，那么高电压就可能把薄栅氧化层击穿，使电路失效，这种现象我们称之为“天线效应”。随着工艺技术的发展，栅的尺寸越来越小，金属的层数越来越多，发生天线效应的可能性就越大。

2. 天线效应形成的机理

---

在深亚微米集成电路加工工艺中，经常使用了一种基于等离子技术的离子刻蚀工艺（plasma etching）。此种技术适应随着尺寸不断缩小，掩模刻蚀分辨率不断提高的要求。但在蚀刻过程中，会产生游离电荷，当刻蚀导体（金属或多晶硅）的时候，裸露的导体表面就会收集游离电荷。所积累的电荷多少与其暴露在等离子束下的导体面积成正比。如果积累了电荷的导体直接连接到器件的栅极上，就会在多晶硅栅下的薄氧化层形成F-N 隧穿电流泄放电荷，当积累的电荷超过一定数量时，这种F-N 电流会损伤栅氧化层，从而使器件甚至整个芯片的可靠性和寿命严重的降低。在F-N 泄放电流作用下，面积比较大的栅得到的损伤较小。因此，天线效应，又称之为“等离子导致栅氧损伤（plasma induced gate oxide damage）

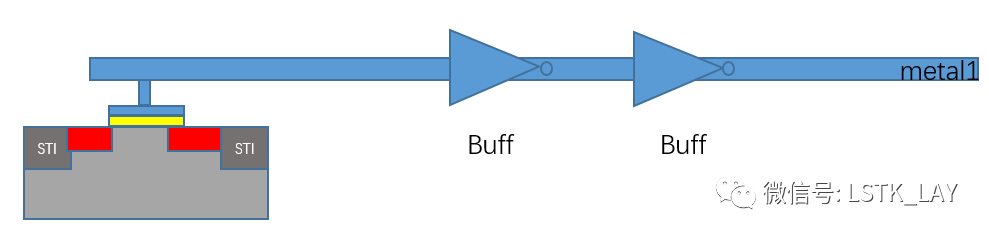

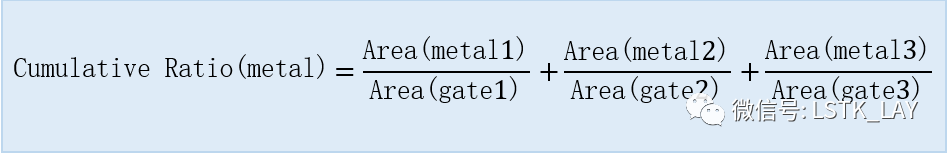

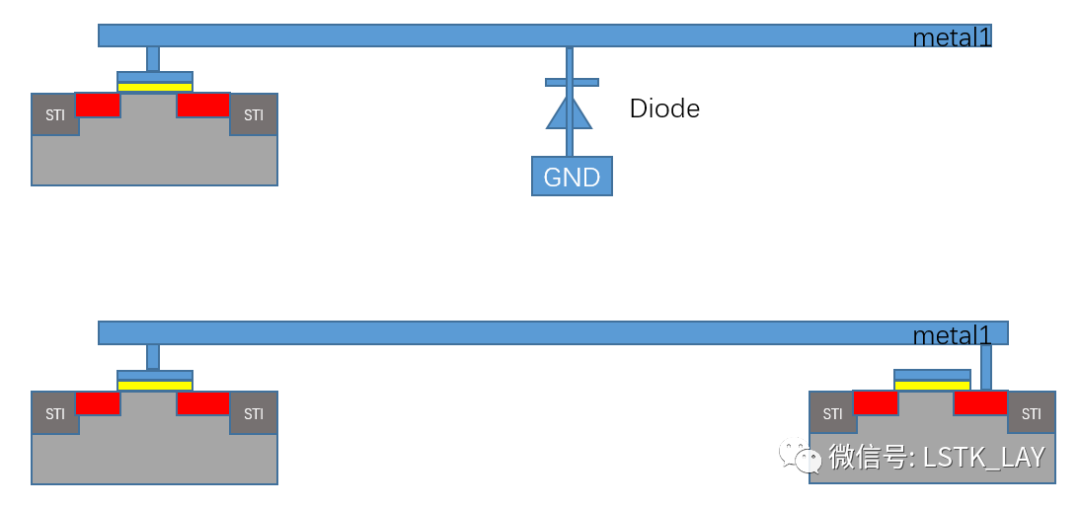

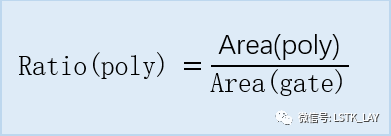

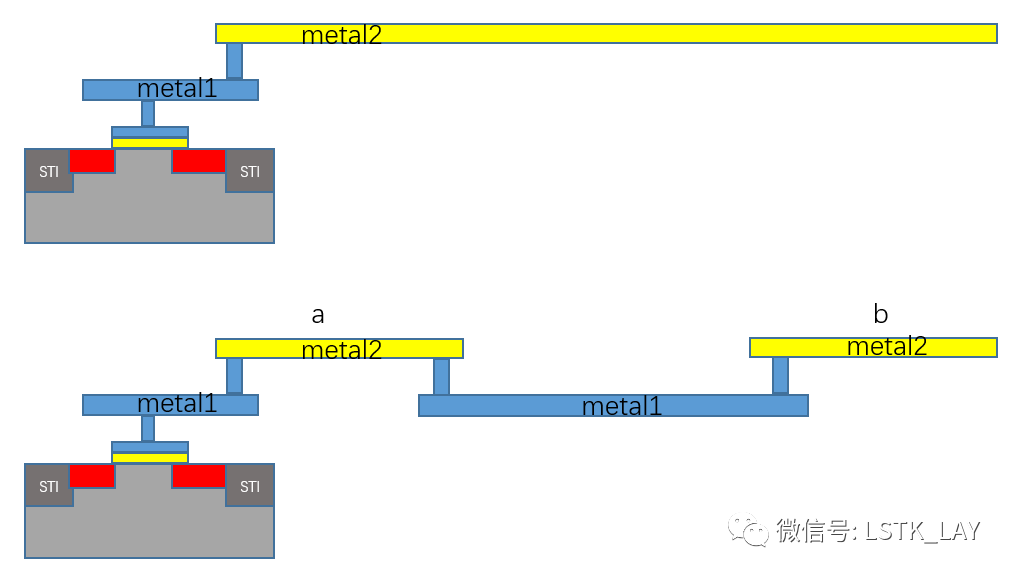

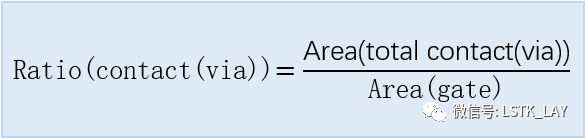

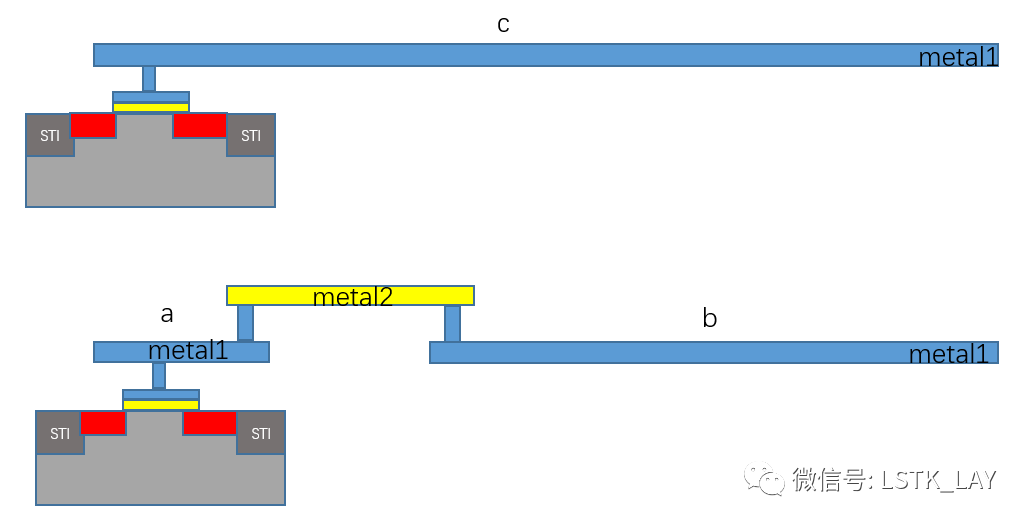

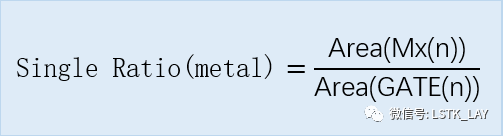

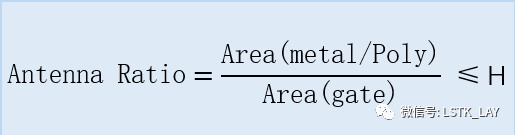

3. 天线效应的量化

---

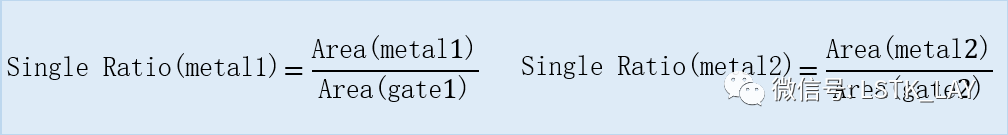

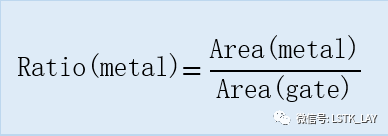

 通常情况下，我们用“天
