1. DMA
1.1 简介
DMA，全称Direct Memory Access，即直接存储器访问。
DMA传输将数据从一个地址空间复制到另一个地址空间，提供在外设和存储器之间或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源。
如果没有不通过DMA，CPU传输数据还要以内核作为中转站，例如将ADC采集的数据转移到SRAM中。
而如果通过DMA的话，DMA控制器将获取到的外设数据存储到DMA通道中，然后通过DMA总线与DMA总线矩阵协调，将数据传输到SRAM中，期间不需内核参与。
主要特征：
- 同一个DMA模块上，多个请求间的优先权可以通过软件编程设置（共有四级：很高、高、中等和低），优先权设置相等时由硬件决定（请求0优先于请求1，依此类推）；
- 独立数据源和目标数据区的传输宽度（字节、半字、全字）；
- 可编程的数据传输数目：最大为65535；
- 对于大容量的STM32芯片有2个DMA控制器 两个DMA控制器，DMA1有7个通道，DMA2有5个通道。
1.2 存储器映像
计算机系统的五大组成部分：运算器、控制器、存储器、输入设备和输出设备。
其中运算器和控制器合在一起叫CPU。
STM32所有类型的存储器：
| 类型 | 起始地址 | 存储器 | 用途 |
| ROM | 0x0800 0000 | 程序存储器Flash | 存储C语言编译后的程序代码 |
| 0x1FFF F000 | 系统存储器 | 存储BootLoader，用于串口下载 | |
| 0x1FFF F800 | 选项字节 | 存储一些独立于程序代码的配置参数 | |
| RAM | 0x2000 0000 | 运行内存SRAM | 存储运行过程中的临时变量 |
| 0x4000 0000 | 外设寄存器 | 存储各个外设的配置参数 | |
| 0xE000 0000 | 内核外设寄存器 | 存储内核各个外设的配置参数 |
1.3 DMA框图

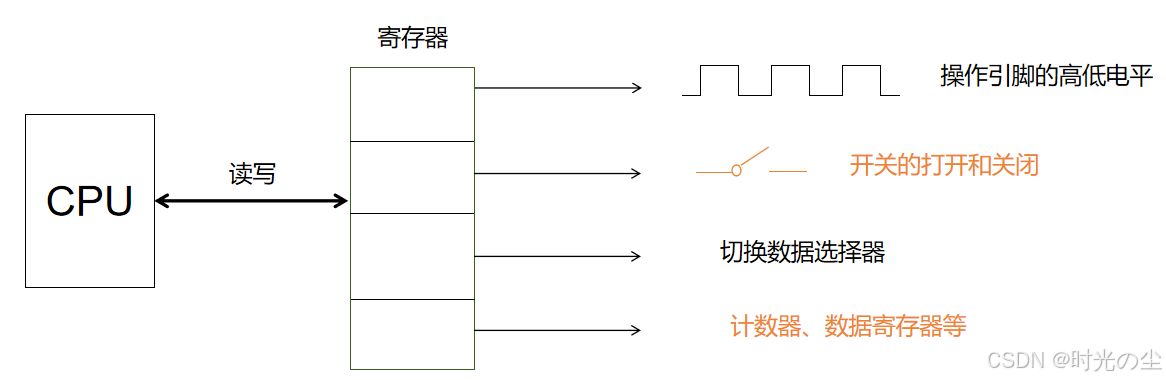

在看之前我们先需要搞懂一个概念什么是寄存器，寄存器是一种特殊的存储器，寄存器的每一位后面连接着一根导线，可以操作外设电平的状态，完成如操作引脚电平，开关的打开或者关闭，切换数据选择器，当做计数器等的操作：
所以寄存器可以说是连接软件和硬件的桥梁，软件读写寄存器就相当于在控制硬件的执行。

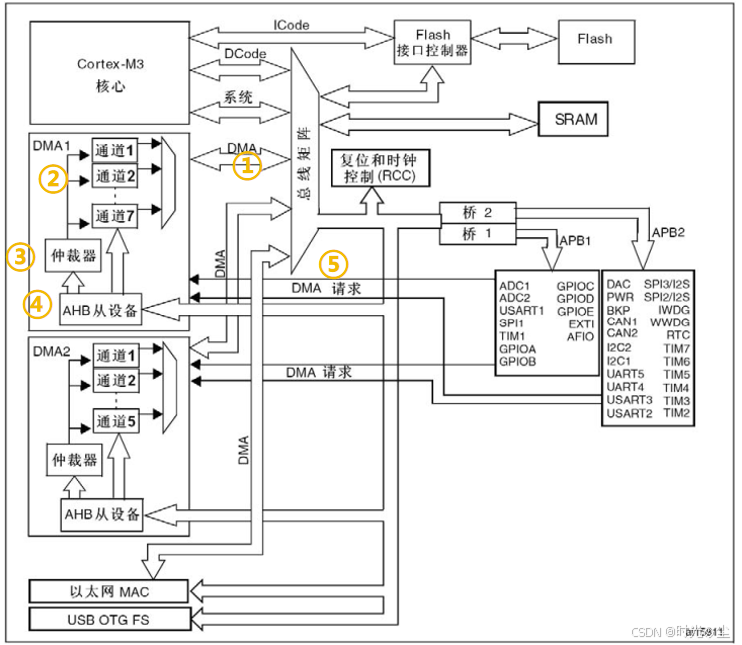

下面我们来看看DMA的框图：
①：DMA总线访问各个存储器；
②：DMA内部的多个通道进行独立的数据转运；
③：仲裁器用于管理多个通道，防止冲突；
④：DMA从设备用于配置DMA参数；
⑤：DMA请求用于硬件触发DMA的数据转运；

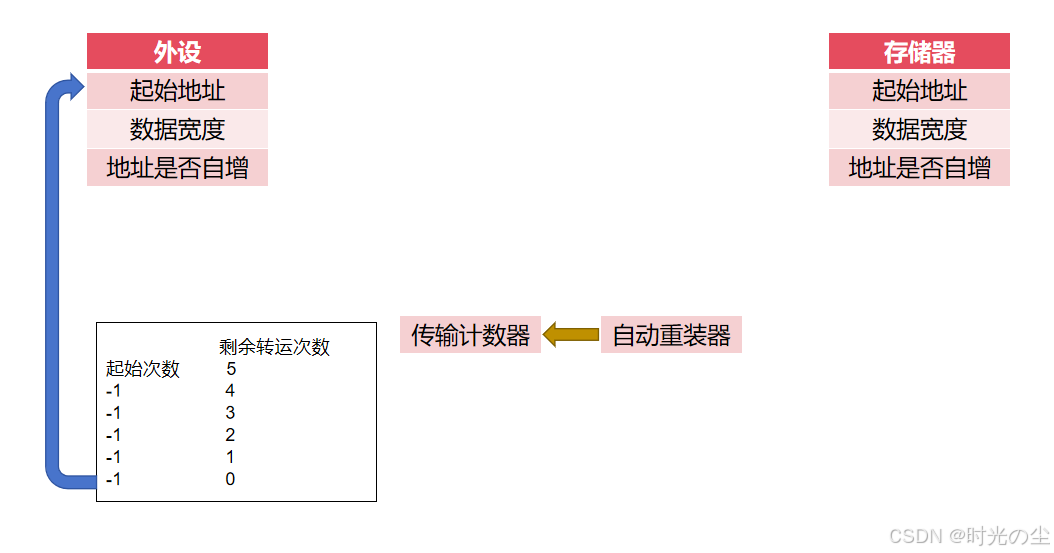

1.4 基本结构

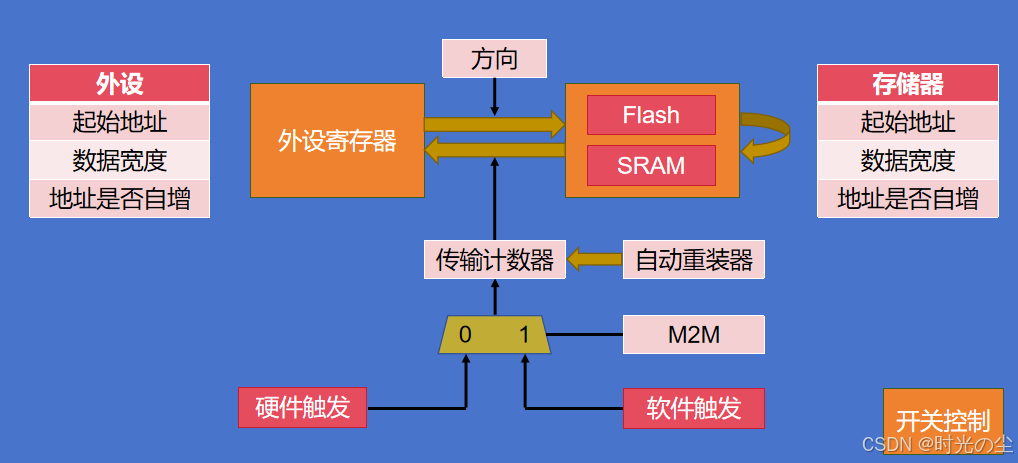

上面的图看不懂，没关系，我们总结一下：
我们拆分一下，先看这部分：

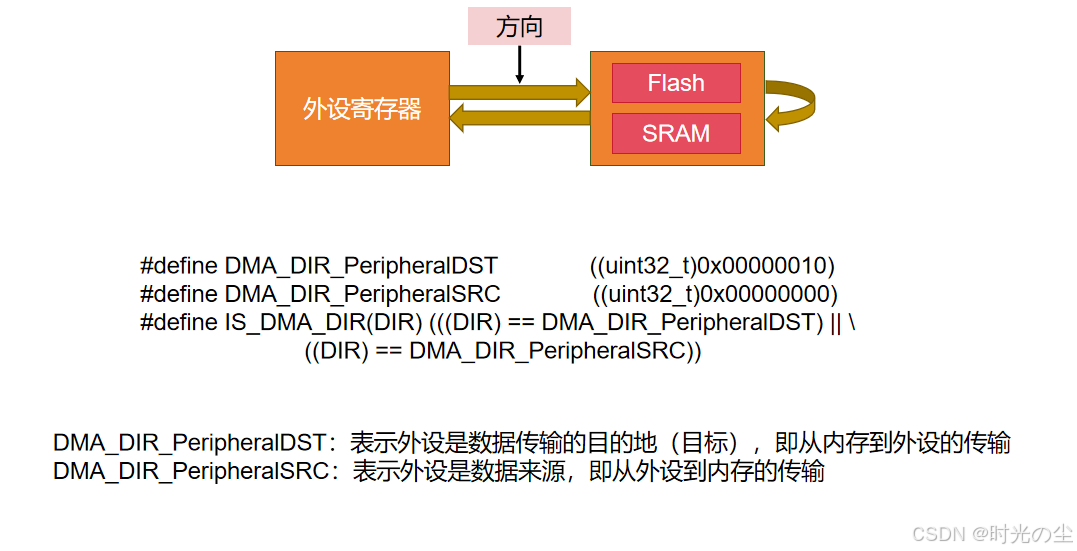

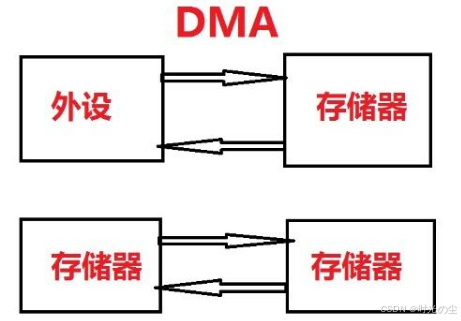

可以看出DMA的转运是后方向的，可以外设到内存，也可以内存到外设，我们可以通过函数进行控制：
#define DMA_DIR_PeripheralDST ((uint32_t)0x00000010)
#define DMA_DIR_PeripheralSRC ((uint32_t)0x00000000)
#define IS_DMA_DIR(DIR) (((DIR) == DMA_DIR_PeripheralDST) || \

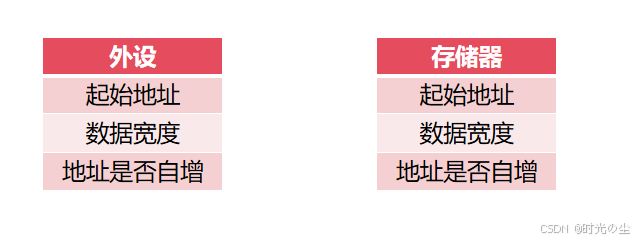

((DIR) == DMA_DIR_PeripheralSRC))然后再来看看二者所需的数据：
首先是基地址，也就是两者的起始地址，这两个参数决定数据从哪里来到哪里去，所需函数：
//外设
uint32_t DMA_PeripheralBaseAddr; /*!< Specifies the peripheral base address for DMAy Channelx. */
//存储器
uint32_t DMA_MemoryBaseAddr; /*!< Specifies the memory base address for DMAy Channelx. */
然后是数据宽度，其作用计时指定一次转运要按多大的数据宽度来进行，其可以选择字节（uint8_t），半字（uint16_t），字（uint32_t）：
#define DMA_PeripheralDataSize_Byte ((uint32_t)0x00000000)
#define DMA_PeripheralDataSize_HalfWord ((uint32_t)0x00000100)
#define DMA_PeripheralDataSize_Word ((uint32_t)0x00000200)
#define IS_DMA_PERIPHERAL_DATA_SIZE(SIZE) (((SIZE) == DMA_PeripheralDataSize_Byte) || \
((SIZE) == DMA_PeripheralDataSize_HalfWord) || \
((SIZE) == DMA_PeripheralDataSize_Word))其函数是：
//外设
uint32_t DMA_PeripheralDataSize; /*!< Specifies the Peripheral data width.
This parameter can be a value of @ref DMA_peripheral_data_size */
//存储器
uint32_t DMA_MemoryDataSize; /*!< Specifies the Memory data width.
This parameter can be a value of @ref DMA_memory_data_size */地址是否自增，作用是决定下次转运是不是要把地址移到下一个位置去，其参数可以选择使能或者失能：
#define DMA_PeripheralInc_Enable ((uint32_t)0x00000040)
#define DMA_PeripheralInc_Disable ((uint32_t)0x00000000)
#define IS_DMA_PERIPHERAL_INC_STATE(STATE) (((STATE) == DMA_PeripheralInc_Enable) || \
((STATE) == DMA_PeripheralInc_Disable))其函数是：
//外设
uint32_t DMA_PeripheralInc; /*!< Specifies whether the Peripheral address register is incremented or not.
This parameter can be a value of @ref DMA_peripheral_incremented_mode */
//存储器
uint32_t DMA_MemoryInc; /*!< Specifies whether the memory address register is incremented or not.
This parameter can be a value of @ref DMA_memory_incremented_mode */然后我们看看另一个参数：传输计数器，这个值表示DMA需要转运几次，你可以将其理解为他是一个自减计数器，假如你初始化的值为5，那么每次转运一次计数减1，当减到0的时候，DMA就不会在进行转运了，并且当其减到0，之前自增的地址又会回到起始地址，方便新一轮的转换：
uint32_t DMA_BufferSize; /*!< Specifies the buffer size, in data unit, of the specified Channel.
The data unit is equal to the configuration set in DMA_PeripheralDataSize
or DMA_MemoryDataSize members depending in the transfer direction. */那么他是怎么进行新一轮的转换呢？这就要靠自动重装器，其作用就是当转运次数归零后，询问是否将转运次数回到最初值，这样如果我们配置为循环模式，DMA计数归零回到起始地址，而自动重装器又将DMA的数据恢复，这样就可以循环：
#define DMA_Mode_Circular ((uint32_t)0x00000020)
#define DMA_Mode_Normal ((uint32_t)0x00000000)
#define IS_DMA_MODE(MODE) (((MODE) == DMA_Mode_Circular) || ((MODE) == DMA_Mode_Normal))函数：
uint32_t DMA_Mode; /*!< Specifies the operation mode of the DMAy Channelx.
This parameter can be a value of @ref DMA_circular_normal_mode.
@note: The circular buffer mode cannot be used if the memory-to-memory

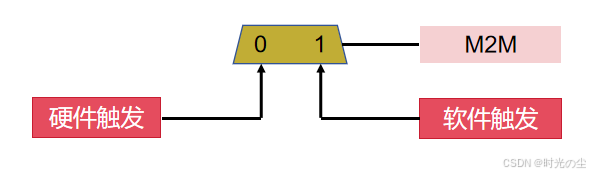

data transfer is configured on the selected Channel */然后就是触发机制，主要配置其使能或者失能，使能软件触发，失能硬件触发：
#define DMA_M2M_Enable ((uint32_t)0x00004000)
#define DMA_M2M_Disable ((uint32_t)0x00000000)
#define IS_DMA_M2M_STATE(STATE) (((STATE) == DMA_M2M_Enable) || ((STATE) == DMA_M2M_Disable))这里需要注意一点软件触发不能和循环一起使用。
因为软件触发就是想将传输计数器清零，但是循环模式我们上面也说了清零后会进行自动重装，因此不能一起使用。
最后就是，使能DMA，也就是开启DMA：
1.5 触发源选择

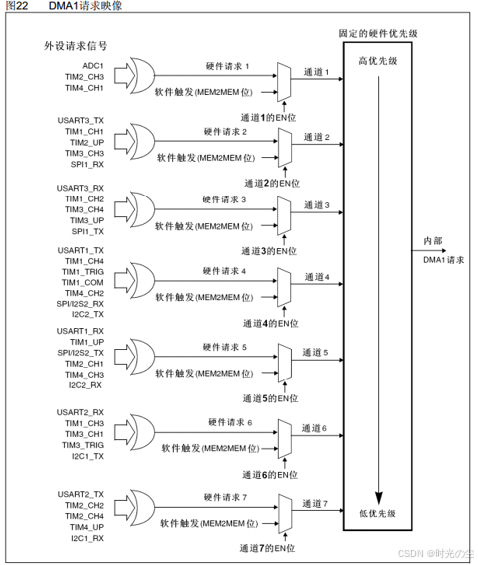

对于硬件触发我们需要根据不同的触发源，选择不同的通道，软件触发就随便了：
1.6 数据宽度与对齐

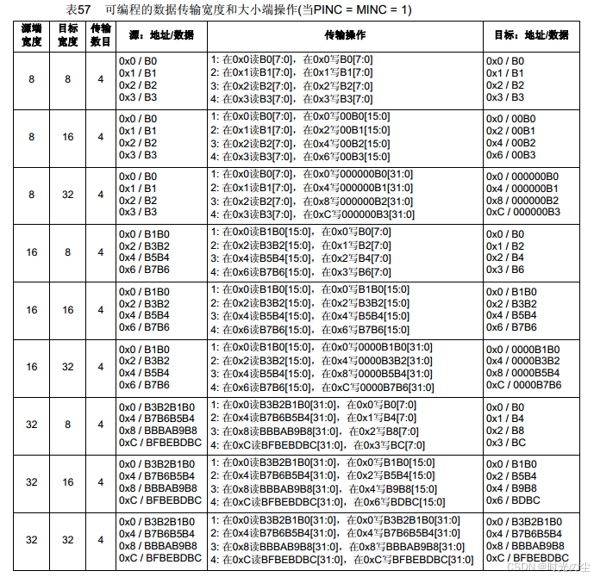

根据下表，简单来说就是右对齐，要是目标宽度不够，取最低位（可以参考第四行），要是目标宽度比源端宽度大则高位补零（可以参考第二或者三行）：
2. NVIC
2.1 简介
首先，我们需要知道什么是中断？

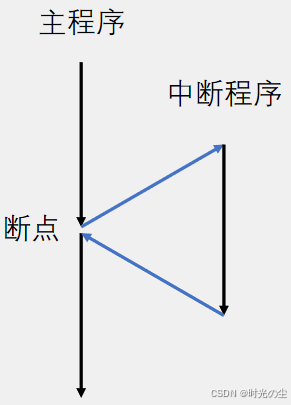

中断是在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序，转而去处理中断程序，处理完成后又返回原来被暂停的位置继续运行。
什么是中断优先级？
中断优先级是：当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源。

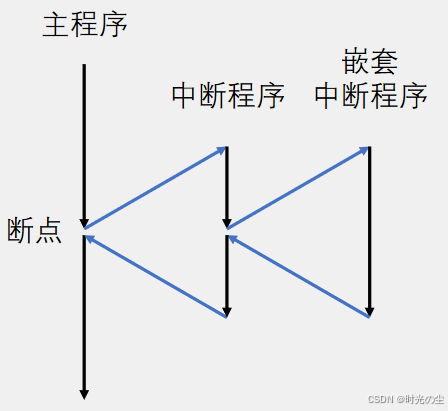

什么是中断嵌套？
中断嵌套是：当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断，CPU再次暂停当前中断程序，转而去处理新的中断程序，处理完成后依次进行返回。
STM32F1系列包含最多：68个可屏蔽中断通道，包含EXTI、TIM、ADC、USART、SPI、I2C、RTC等多个外设。
使用NVIC统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级。

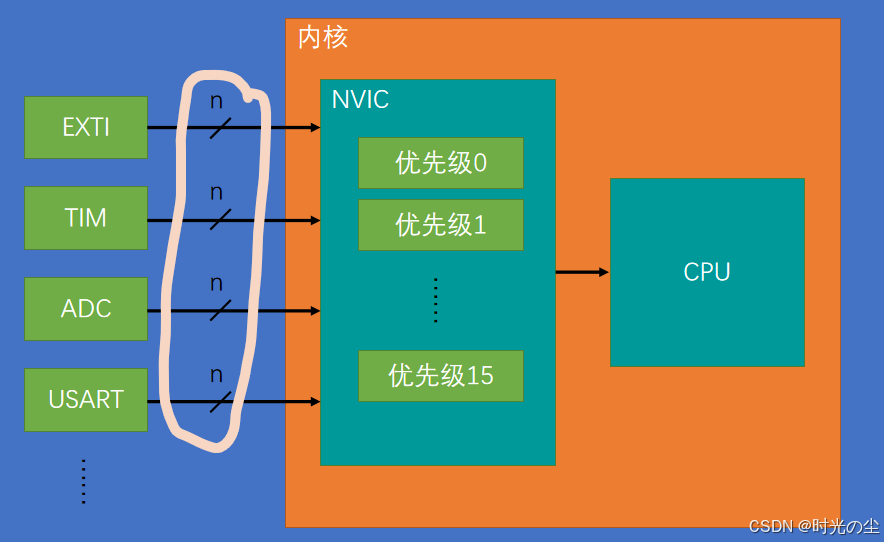

2.2 NVIC基本结构
NVIC：嵌套中断向量控制器
统一分配中断优先级，和管理中断
NVIC内核外设，CPU的小助手
米色圈住部分，意思是：一个外设可能会占用多个中断通道，所以这里有“n”条线，NVIC只有一个输出口，NVIC根据每个中断的优先级进行分配中断的先后顺序。

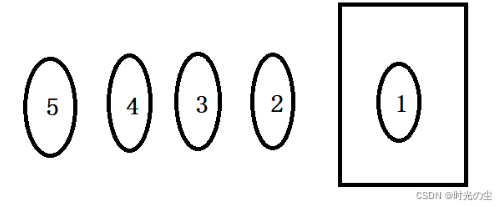

例如：医院叫号，CPU为医生，NVIC进行排号，中断是病人，NVIC根据病人的紧急程度进行排号，找医生。
2.3 NVIC优先级分组

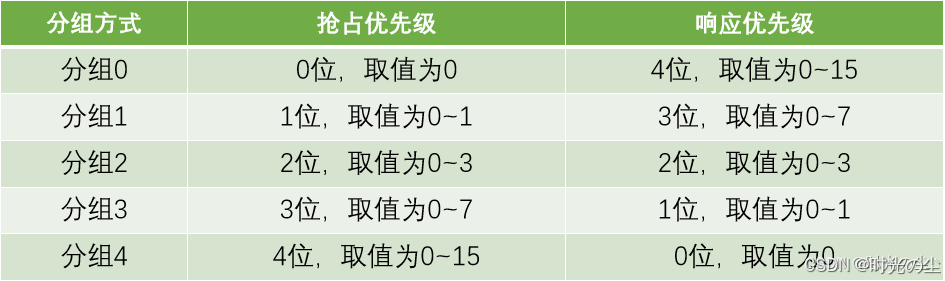

NVIC的中断优先级由优先级寄存器的4位（0~15）决定，这4位可以进行切分，分为高n位的抢占优先级和低4-n位的响应优先级。
抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，抢占优先级和响应优先级均相同的按中断号排队。

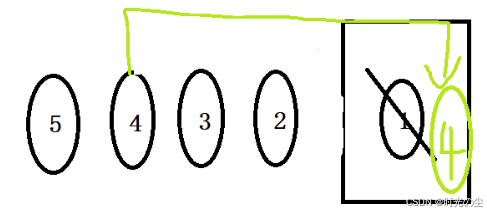

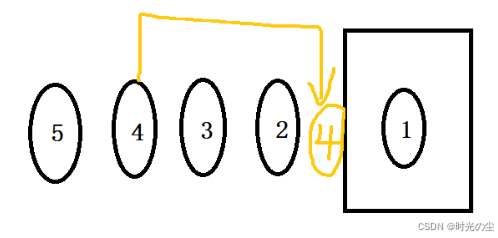

对于响应优先级，相当于“插队”，此时“1”在看病（程序在进行中），“4”要是比较严重，“4”可以进行插队到“2”前面，但是要等“1”看完（进程走完）：
对于抢占优先级（中断嵌套），相当于“1”在看病（程序在进行中），“4”不等“1”看完直接冲到屋内，把“1”推到一边，“4”先看病（进行），“4”先看完，在进行“1”，再依次进行后续的操作：
在FreeRTOS中我们主要使用的是优先级分组4，即所有优先级都是抢占优先级，这样FreeRTOS能完全控制哪些任务或中断可以抢占当前上下文。
2.4 NVIC初始化
NVIC的配置非常简单：中断分组、定义结构体、配置中断线路、配置优先级、使能：
/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
/*NVIC配置*/
NVIC_InitTypeDef NVIC_InitStructure; //定义结构体变量
NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn; //选择配置NVIC的EXTI15_10_IRQn线
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 6; //指定NVIC线路的抢占优先级为6
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //指定NVIC线路的响应优先级为0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //指定NVIC线路使能
NVIC_Init(&NVIC_InitStructure); //将结构体变量交给NVIC_Init，配置NVIC外设
3. 程序设计
在 FreeRTOS 中创建一个任务，该任务的作用是用于接收串口发送的数据，我们采用二值信号量进行处理，当串口接收到数据后，DMA将串口接收到的数据直接存到数组中，无需CPU的参与，当串口检测到总线空闲后触发中断，重新计数DMA的值，并发送信号量通知任务处理。
对于二值信号量，入门篇已经详细解释了，这里不在做过多的描述，我们可以将二值信号量理解为一个非0即1的标志位，详细可以看看，上面一篇是概念介绍，下面是API的调用：
FreeRTOS菜鸟入门（十一）·信号量·二值、计数、递归以及互斥信号量的区别·优先级翻转以及继承机制详解_互斥锁和二值信号量-CSDN博客
对于下面我们想要使用的工程，是我们之前移植好的空白工程，介绍中附带有详细移植链接：
准备工作完成了，开始移植。
3.1 中断配置
我们将我们上面工程的Usart.c的代码更改一下，加一些中断处理，增加系统的稳定性，对于中断的配置我们前面也说了：
//配置嵌套向量中断控制器NVIC
static void NVIC_Configuration(void)
{
/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
/*NVIC配置*/
NVIC_InitTypeDef NVIC_InitStructure; //定义结构体变量
NVIC_InitStructure.NVIC_IRQChannel = DEBUG_USART_IRQ; //选择配置NVIC的USART1_IRQn线
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 6; //指定NVIC线路的抢占优先级为6
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //指定NVIC线路的响应优先级为0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //指定NVIC线路使能
NVIC_Init(&NVIC_InitStructure); //将结构体变量交给NVIC_Init，配置NVIC外设
}对于这里为什么这样配置，首先对于为什么需要将优先级分组设为4，我们前面也描述了：我们知道响应优先级虽然也能插队，但是其还是需要等1，做完事情才能轮到它：
但是抢占优先级就不同了，抢占优先级表示我就是老大，无论前面谁做什么事情，都往旁边让让，我先来：
而我们FreeRTOS讲究的就是实时响应，这样配置为分组4，用于16个抢占优先级多么完美。不过抢占优先级也不能随便给，我们在FreeRTOSConfig.h文件做了一些配置：
/******************************************************************
FreeRTOS与中断有关的配置选项
******************************************************************/
#ifdef __NVIC_PRIO_BITS
#define configPRIO_BITS __NVIC_PRIO_BITS
#else
#define configPRIO_BITS 4
#endif
//中断最低优先级
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY 15
//系统可管理的最高中断优先级
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 5
#define configKERNEL_INTERRUPT_PRIORITY ( configLIBRARY_LOWEST_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) ) /* 240 */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY ( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )首先我们需要了解，我们FreeRTOS需要靠中断进行计数节拍来进行任务的调度，我们硬件外设调用中断不能优先级比系统节拍还高，这样就会造成系统阻塞，这里我们还要知道两个概念：
| 中断类型 | 优先级 | 作用 |
|---|---|---|
| SysTick | 通常为 0（最高） | 系统节拍中断，用于任务调度和时间管理。 |
| PendSV | configKERNEL_INTERRUPT_PRIORITY（最低） | 上下文切换中断，确保在无其他中断时切换任务。 |
既然SysTick已经设成0了（最高优先级），但是为什么我们还要将可配置的优先级设为最高到5呢？这是因为剩下的几个保留给，不依赖 FreeRTOS 的高实时性中断（如硬件看门狗），这样我们在设置后续的中断优先级，既不会影响系统实施性，又能做到实时中断。
3.2 串口配置
还是在Usart.c文件，找到串口初始化函数USART_Config()做一些修改，其他配置不用变，增加刚刚配置好的中断函数：
// 串口中断优先级配置
NVIC_Configuration();同时使能空闲中断，用于检测一帧数据接收完成：
// 开启 串口空闲IDEL 中断
USART_ITConfig(DEBUG_USARTx, USART_IT_IDLE, ENABLE);//使能 串口空闲中断（IDLE），用于检测一帧数据接收完成。 然后开启串口接收DMA转运数据：
// 开启串口DMA接收
USART_DMACmd(DEBUG_USARTx, USART_DMAReq_Rx, ENABLE); 完整修改：
//USART GPIO 配置,工作参数配置
void USART_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
// 打开串口GPIO的时钟
DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE);
// 打开串口外设的时钟
DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);
// 将USART Tx的GPIO配置为推挽复用模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);
// 将USART Rx的GPIO配置为浮空输入模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);
// 配置串口的工作参数
// 配置波特率
USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
// 配置 针数据字长
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
// 配置停止位
USART_InitStructure.USART_StopBits = USART_StopBits_1;
// 配置校验位
USART_InitStructure.USART_Parity = USART_Parity_No ;
// 配置硬件流控制
USART_InitStructure.USART_HardwareFlowControl =
USART_HardwareFlowControl_None;
// 配置工作模式，收发一起
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
// 完成串口的初始化配置
USART_Init(DEBUG_USARTx, &USART_InitStructure);
// 串口中断优先级配置
NVIC_Configuration();
// 开启 串口空闲IDEL 中断
USART_ITConfig(DEBUG_USARTx, USART_IT_IDLE, ENABLE);//使能 串口空闲中断（IDLE），用于检测一帧数据接收完成。
// 开启串口DMA接收
USART_DMACmd(DEBUG_USARTx, USART_DMAReq_Rx, ENABLE);
// 使能串口
USART_Cmd(DEBUG_USARTx, ENABLE);
}3.3 DMA数据转运初始化配置
这个我们可以根据刚才介绍的这张图进行去配置：
先确认三个宏定义：
// 串口对应的DMA请求通道
#define USART_RX_DMA_CHANNEL DMA1_Channel5
// 外设寄存器地址
#define USART_DR_ADDRESS (&DEBUG_USARTx->DR)
// 一次发送的数据量
#define USART_RBUFF_SIZE 1000 开始初始化配置，首先开启时钟，定义结构体，确认传输方向，我们这是想传输串口的数据，因此外设到存储器：
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);// 开启DMA时钟
/*DMA初始化*/
DMA_InitTypeDef DMA_InitStructure; //定义结构体变量
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向，选择由外设到存储器然后是对二者格式的配置：
外设基地址：
外设基地址：因为我们是想读取串口数据，因此基地址指向串口的数据寄存器地址（如&USART1->DR）；
存储器基地址：我们创建一个缓冲区数组，接收数据存放在其中，基地址指向数组的首地址。
char Usart_Rx_Buf[USART_RBUFF_SIZE];
数据宽度：都是字节。
地址是否自增：
外设：因为我们需要从串口的数据寄存器地址取出数据，因此不能自增。
存储器：为了防止数据覆盖，将数据依次存入缓冲区，地址需要自增。
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)USART_DR_ADDRESS; //外设基地址，给定形参AddrA
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //外设数据宽度
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址自增，选择失能
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)Usart_Rx_Buf; //存储器基地址，内存地址(要传输的变量的指针)
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //存储器数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //存储器地址自增，选择使能，每次转运后，数组移到下一个位置然后转运次数，模式为循环模式，因为我们的触发方式是外设到存储器，因此将存储器到存储器失能，优先级因为就一个DMA，因此无所谓，这里就给了中等，然后初始化：
DMA_InitStructure.DMA_BufferSize = USART_RBUFF_SIZE; //转运的数据大小（转运次数）
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //模式，选择循环模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //存储器到存储器，选择失能
DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh; //优先级，选择中等
DMA_Init(USART_RX_DMA_CHANNEL, &DMA_InitStructure); //将结构体变量交给DMA_Init，配置DMA1的通道1开始时清除标志位，对于标志位的选择我们上面也说了，硬件DMA转运有其特定的通道，这里我们主要使用的是USART1的接收，因此选择通道5（图可以参考上面DMA触发源选择的图），使能DMA：
// 清除DMA所有标志
DMA_ClearFlag(DMA1_FLAG_TC5);
DMA_ITConfig(USART_RX_DMA_CHANNEL, DMA_IT_TE, ENABLE);
// 使能DMA
DMA_Cmd (USART_RX_DMA_CHANNEL,ENABLE);完整配置：
char Usart_Rx_Buf[USART_RBUFF_SIZE];
void USARTx_DMA_Config(void)
{
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);// 开启DMA时钟
/*DMA初始化*/
DMA_InitTypeDef DMA_InitStructure; //定义结构体变量
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向，选择由外设到存储器
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)USART_DR_ADDRESS; //外设基地址，给定形参AddrA
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //外设数据宽度
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址自增，选择失能
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)Usart_Rx_Buf; //存储器基地址，内存地址(要传输的变量的指针)
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //存储器数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //存储器地址自增，选择使能，每次转运后，数组移到下一个位置
DMA_InitStructure.DMA_BufferSize = USART_RBUFF_SIZE; //转运的数据大小（转运次数）
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //模式，选择循环模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //存储器到存储器，选择失能
DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh; //优先级，选择中等
DMA_Init(USART_RX_DMA_CHANNEL, &DMA_InitStructure); //将结构体变量交给DMA_Init，配置DMA1的通道1
// 清除DMA所有标志
DMA_ClearFlag(DMA1_FLAG_TC5);
DMA_ITConfig(USART_RX_DMA_CHANNEL, DMA_IT_TE, ENABLE);
// 使能DMA
DMA_Cmd (USART_RX_DMA_CHANNEL,ENABLE);
}3.4 创建二值信号量
因为我们后续使用DMA数据转运需要二值信号量，我们先来到主函数进行创建一下，首先创建一个二值信号量句柄，方便调用：
SemaphoreHandle_t BinarySem_Handle =NULL;然后找到AppTaskCreate()函数，调用xSemaphoreCreateBinary()函数创建二值信号量：
/* 创建 BinarySem */
BinarySem_Handle = xSemaphoreCreateBinary();
if(NULL != BinarySem_Handle)
printf("BinarySem_Handle二值信号量创建成功!\r\n");调用完成的函数：
//任务创建函数
static void AppTaskCreate(void)
{
BaseType_t xReturn = pdPASS;/* 定义一个创建信息返回值，默认为pdPASS */
taskENTER_CRITICAL(); //进入临界区
/* 创建 BinarySem */
BinarySem_Handle = xSemaphoreCreateBinary();
if(NULL != BinarySem_Handle)
printf("BinarySem_Handle二值信号量创建成功!\r\n");
vTaskDelete(AppTaskCreate_Handle); //删除AppTaskCreate任务
taskEXIT_CRITICAL(); //退出临界区
}注意调用头文件：
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "LED.h"
#include "Usart.h"
#include "Key.h"
/* FreeRTOS头文件 */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
/* 标准库头文件 */
#include <string.h>3.5 DMA数据转运配置
为了防止在操作DMA寄存器时，新数据写入导致配置冲突或数据损坏，我们先暂停DMA转运：
DMA_Cmd(USART_RX_DMA_CHANNEL, DISABLE); // 暂停DMA
DMA_ClearFlag(DMA1_FLAG_TC5); // 清除传输完成标志
USART_RX_DMA_CHANNEL->CNDTR = USART_RBUFF_SIZE; // 重置计数器
DMA_Cmd(USART_RX_DMA_CHANNEL, ENABLE); // 重启DMA然后由于这是在中断里，我们调用中断释放二值信号量函数：
//给出二值信号量 ，发送接收到新数据标志，供前台程序查询
xSemaphoreGiveFromISR(BinarySem_Handle,&pxHigherPriorityTaskWoken); //释放二值信号量该宏用于在中断服务函数（ISR） 中检查是否需要立即进行任务切换。如果 pxHigherPriorityTaskWoken 为 pdTRUE，表示有更高优先级的任务因信号量释放而就绪，此时会触发 PendSV 中断，强制退出当前中断后立即执行任务切换。
//如果需要的话进行一次任务切换，系统会判断是否需要进行切换
portYIELD_FROM_ISR(pxHigherPriorityTaskWoken);完整配置：
extern SemaphoreHandle_t BinarySem_Handle;//二值信号量句柄
void Uart_DMA_Rx_Data(void)
{
BaseType_t pxHigherPriorityTaskWoken;
// 关闭DMA ，防止干扰
DMA_Cmd(USART_RX_DMA_CHANNEL, DISABLE);
// 清DMA标志位
DMA_ClearFlag( DMA1_FLAG_TC5 );
// 重新赋值计数值，必须大于等于最大可能接收到的数据帧数目
USART_RX_DMA_CHANNEL->CNDTR = USART_RBUFF_SIZE;
DMA_Cmd(USART_RX_DMA_CHANNEL, ENABLE);
/*
xSemaphoreGiveFromISR(SemaphoreHandle_t xSemaphore,
BaseType_t *pxHigherPriorityTaskWoken);
*/
//给出二值信号量 ，发送接收到新数据标志，供前台程序查询
xSemaphoreGiveFromISR(BinarySem_Handle,&pxHigherPriorityTaskWoken); //释放二值信号量
//如果需要的话进行一次任务切换，系统会判断是否需要进行切换
portYIELD_FROM_ISR(pxHigherPriorityTaskWoken);
/*
DMA 开启，等待数据。注意，如果中断发送数据帧的速率很快，MCU来不及处理此次接收到的数据，
中断又发来数据的话，这里不能开启，否则数据会被覆盖。有2种方式解决：
1. 在重新开启接收DMA通道之前，将LumMod_Rx_Buf缓冲区里面的数据复制到另外一个数组中，
然后再开启DMA，然后马上处理复制出来的数据。
2. 建立双缓冲，在LumMod_Uart_DMA_Rx_Data函数中，重新配置DMA_MemoryBaseAddr 的缓冲区地址，
那么下次接收到的数据就会保存到新的缓冲区中，不至于被覆盖。
*/
}3.6 中断服务函数
这个非常简单，为了防止在数据传输的时候被打扰，进入临界段，然后判断是否接收接收到数据，进行DMA转运，然后退出临界区：
/* 声明引用外部队列 & 二值信号量 */
extern SemaphoreHandle_t BinarySem_Handle;
void DEBUG_USART_IRQHandler(void)
{
uint32_t ulReturn;
/* 进入临界段，临界段可以嵌套 */
ulReturn = taskENTER_CRITICAL_FROM_ISR();
if(USART_GetITStatus(DEBUG_USARTx,USART_IT_IDLE)!=RESET)
{
Uart_DMA_Rx_Data(); /* 释放一个信号量，表示数据已接收 */
USART_ReceiveData(DEBUG_USARTx); /* 清除标志位 */
}
/* 退出临界段 */
taskEXIT_CRITICAL_FROM_ISR( ulReturn );
}3.7 接收任务创建
既然数据转运完数据了，我们肯定需要处理，所以我们创建一个接收任务，当二值信号量释放后（DMA数据转运成功），接收二值信号量，打印接收到的数据。
首先回到主函数我们先创建一个任务句柄，方便对任务的操作：
static TaskHandle_t KEY_Task_Handle = NULL;/* KEY任务句柄 */创建任务主体，一直等待二值信号量，收到后LED电平翻转，打印数据，清空数据缓冲区：
static void KEY_Task(void* parameter)
{
BaseType_t xReturn = pdPASS;/* 定义一个创建信息返回值，默认为pdPASS */
while (1)
{
//获取二值信号量 xSemaphore,没获取到则一直等待
xReturn = xSemaphoreTake(BinarySem_Handle,/* 二值信号量句柄 */
portMAX_DELAY); /* 等待时间 */
if(pdPASS == xReturn)
{
Toggle_LED_R();
printf("收到数据:%s!\r\n",Usart_Rx_Buf);
memset(Usart_Rx_Buf,0,USART_RBUFF_SIZE);/* 清零 */
}
}
}
找到AppTaskCreate()把任务创建了：
/* 创建KEY_Task任务 */
xReturn = xTaskCreate((TaskFunction_t )KEY_Task, /* 任务入口函数 */
(const char* )"KEY_Task",/* 任务名字 */
(uint16_t )512, /* 任务栈大小 */
(void* )NULL,/* 任务入口函数参数 */
(UBaseType_t )3, /* 任务的优先级 */
(TaskHandle_t* )&KEY_Task_Handle);/* 任务控制块指针 */
if(pdPASS == xReturn)
printf("创建KEY_Task任务成功!\r\n"); 3.8 完整main函数
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "LED.h"
#include "Usart.h"
#include "Key.h"
/* FreeRTOS头文件 */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
/* 标准库头文件 */
#include <string.h>
/*
* 任务句柄是一个指针，用于指向一个任务，当任务创建好之后，它就具有了一个任务句柄
* 以后我们要想操作这个任务都需要通过这个任务句柄，如果是自身的任务操作自己，那么
* 这个句柄可以为NULL。
*/
static TaskHandle_t AppTaskCreate_Handle = NULL; /* 创建任务句柄 */
static TaskHandle_t KEY_Task_Handle = NULL;/* KEY任务句柄 */
/********************************** 内核对象句柄 *********************************/
/*
* 信号量，消息队列，事件标志组，软件定时器这些都属于内核的对象，要想使用这些内核
* 对象，必须先创建，创建成功之后会返回一个相应的句柄。实际上就是一个指针，后续我
* 们就可以通过这个句柄操作这些内核对象。
*
* 内核对象说白了就是一种全局的数据结构，通过这些数据结构我们可以实现任务间的通信，
* 任务间的事件同步等各种功能。至于这些功能的实现我们是通过调用这些内核对象的函数
* 来完成的
*
*/
SemaphoreHandle_t BinarySem_Handle =NULL;
/******************************* 宏定义 ************************************/
/*
* 当我们在写应用程序的时候，可能需要用到一些宏定义。
*/
extern char Usart_Rx_Buf[USART_RBUFF_SIZE];
//一些函数声明
static void AppTaskCreate(void);/* 用于创建任务 */
static void KEY_Task(void* pvParameters);/* KEY_Task任务实现 */
static void All_Function_Init(void);/* 用于初始化板载相关资源 */
int main(void)
{
BaseType_t xReturn = pdPASS;/* 定义一个创建信息返回值，默认为pdPASS */
All_Function_Init();//硬件初始化
while (1)
{
/* 创建AppTaskCreate任务 */
xReturn = xTaskCreate((TaskFunction_t )AppTaskCreate, /* 任务入口函数 */
(const char* )"AppTaskCreate",/* 任务名字 */
(uint16_t )512, /* 任务栈大小 */
(void* )NULL,/* 任务入口函数参数 */
(UBaseType_t )1, /* 任务的优先级 */
(TaskHandle_t* )&AppTaskCreate_Handle);/* 任务控制块指针 */
/* 启动任务调度 */
if(pdPASS == xReturn)
vTaskStartScheduler(); /* 启动任务，开启调度 */
else
return -1;
}
}
//任务创建函数
static void AppTaskCreate(void)
{
BaseType_t xReturn = pdPASS;/* 定义一个创建信息返回值，默认为pdPASS */
taskENTER_CRITICAL(); //进入临界区
/* 创建 BinarySem */
BinarySem_Handle = xSemaphoreCreateBinary();
if(NULL != BinarySem_Handle)
printf("BinarySem_Handle二值信号量创建成功!\r\n");
/* 创建KEY_Task任务 */
xReturn = xTaskCreate((TaskFunction_t )KEY_Task, /* 任务入口函数 */
(const char* )"KEY_Task",/* 任务名字 */
(uint16_t )512, /* 任务栈大小 */
(void* )NULL,/* 任务入口函数参数 */
(UBaseType_t )3, /* 任务的优先级 */
(TaskHandle_t* )&KEY_Task_Handle);/* 任务控制块指针 */
if(pdPASS == xReturn)
printf("创建KEY_Task任务成功!\r\n");
vTaskDelete(AppTaskCreate_Handle); //删除AppTaskCreate任务
taskEXIT_CRITICAL(); //退出临界区
}
static void KEY_Task(void* parameter)
{
BaseType_t xReturn = pdPASS;/* 定义一个创建信息返回值，默认为pdPASS */
while (1)
{
//获取二值信号量 xSemaphore,没获取到则一直等待
xReturn = xSemaphoreTake(BinarySem_Handle,/* 二值信号量句柄 */
portMAX_DELAY); /* 等待时间 */
if(pdPASS == xReturn)
{
Toggle_LED_R();
printf("收到数据:%s!\r\n",Usart_Rx_Buf);
memset(Usart_Rx_Buf,0,USART_RBUFF_SIZE);/* 清零 */
}
}
}
//初始化声明
static void All_Function_Init(void)
{
/*
* STM32中断优先级分组为4，即4bit都用来表示抢占优先级，范围为：0~15
* 优先级分组只需要分组一次即可，以后如果有其他的任务需要用到中断，
* 都统一用这个优先级分组，千万不要再分组，切忌。
*/
NVIC_PriorityGroupConfig( NVIC_PriorityGroup_4 );
/* LED 初始化 */
LED_GPIO_Config();
/* 串口初始化 */
USART_Config();
//按键初始化
Key_GPIO_Config();
/* DMA初始化 */
USARTx_DMA_Config();
}
3.9 完整Usart函数
#include "Usart.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
char Usart_Rx_Buf[USART_RBUFF_SIZE];//DMA数据存储缓冲区
//配置嵌套向量中断控制器NVIC
static void NVIC_Configuration(void)
{
/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
/*NVIC配置*/
NVIC_InitTypeDef NVIC_InitStructure; //定义结构体变量
NVIC_InitStructure.NVIC_IRQChannel = DEBUG_USART_IRQ; //选择配置NVIC的USART1_IRQn线
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 6; //指定NVIC线路的抢占优先级为6
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; //指定NVIC线路的响应优先级为0
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //指定NVIC线路使能
NVIC_Init(&NVIC_InitStructure); //将结构体变量交给NVIC_Init，配置NVIC外设
}
//USART GPIO 配置,工作参数配置
void USART_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
// 打开串口GPIO的时钟
DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE);
// 打开串口外设的时钟
DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);
// 将USART Tx的GPIO配置为推挽复用模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure);
// 将USART Rx的GPIO配置为浮空输入模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);
// 配置串口的工作参数
// 配置波特率
USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
// 配置 针数据字长
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
// 配置停止位
USART_InitStructure.USART_StopBits = USART_StopBits_1;
// 配置校验位
USART_InitStructure.USART_Parity = USART_Parity_No ;
// 配置硬件流控制
USART_InitStructure.USART_HardwareFlowControl =
USART_HardwareFlowControl_None;
// 配置工作模式，收发一起
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
// 完成串口的初始化配置
USART_Init(DEBUG_USARTx, &USART_InitStructure);
// 串口中断优先级配置
NVIC_Configuration();
// 开启 串口空闲IDEL 中断
USART_ITConfig(DEBUG_USARTx, USART_IT_IDLE, ENABLE);//使能 串口空闲中断（IDLE），用于检测一帧数据接收完成。
// 开启串口DMA接收
USART_DMACmd(DEBUG_USARTx, USART_DMAReq_Rx, ENABLE);
// 使能串口
USART_Cmd(DEBUG_USARTx, ENABLE);
}
//DMA初始化
void USARTx_DMA_Config(void)
{
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);// 开启DMA时钟
/*DMA初始化*/
DMA_InitTypeDef DMA_InitStructure; //定义结构体变量
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; //数据传输方向，选择由外设到存储器
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)USART_DR_ADDRESS; //外设基地址，给定形参AddrA
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //外设数据宽度
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //外设地址自增，选择失能
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)Usart_Rx_Buf; //存储器基地址，内存地址(要传输的变量的指针)
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; //存储器数据宽度
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; //存储器地址自增，选择使能，每次转运后，数组移到下一个位置
DMA_InitStructure.DMA_BufferSize = USART_RBUFF_SIZE; //转运的数据大小（转运次数）
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //模式，选择循环模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //存储器到存储器，选择失能
DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh; //优先级，选择中等
DMA_Init(USART_RX_DMA_CHANNEL, &DMA_InitStructure); //将结构体变量交给DMA_Init，配置DMA1的通道1
// 清除DMA所有标志
DMA_ClearFlag(DMA1_FLAG_TC5);
DMA_ITConfig(USART_RX_DMA_CHANNEL, DMA_IT_TE, ENABLE);
// 使能DMA
DMA_Cmd (USART_RX_DMA_CHANNEL,ENABLE);
}
extern SemaphoreHandle_t BinarySem_Handle;//二值信号量句柄
void Uart_DMA_Rx_Data(void)
{
BaseType_t pxHigherPriorityTaskWoken;
// 关闭DMA ，防止干扰
DMA_Cmd(USART_RX_DMA_CHANNEL, DISABLE);
// 清DMA标志位
DMA_ClearFlag( DMA1_FLAG_TC5 );
// 重新赋值计数值，必须大于等于最大可能接收到的数据帧数目
USART_RX_DMA_CHANNEL->CNDTR = USART_RBUFF_SIZE;
DMA_Cmd(USART_RX_DMA_CHANNEL, ENABLE);
/*
xSemaphoreGiveFromISR(SemaphoreHandle_t xSemaphore,
BaseType_t *pxHigherPriorityTaskWoken);
*/
//给出二值信号量 ，发送接收到新数据标志，供前台程序查询
xSemaphoreGiveFromISR(BinarySem_Handle,&pxHigherPriorityTaskWoken); //释放二值信号量
//如果需要的话进行一次任务切换，系统会判断是否需要进行切换
portYIELD_FROM_ISR(pxHigherPriorityTaskWoken);
/*
DMA 开启，等待数据。注意，如果中断发送数据帧的速率很快，MCU来不及处理此次接收到的数据，
中断又发来数据的话，这里不能开启，否则数据会被覆盖。有2种方式解决：
1. 在重新开启接收DMA通道之前，将LumMod_Rx_Buf缓冲区里面的数据复制到另外一个数组中，
然后再开启DMA，然后马上处理复制出来的数据。
2. 建立双缓冲，在LumMod_Uart_DMA_Rx_Data函数中，重新配置DMA_MemoryBaseAddr 的缓冲区地址，
那么下次接收到的数据就会保存到新的缓冲区中，不至于被覆盖。
*/
}
/***************** 发送一个字节 **********************/
void Usart_SendByte( USART_TypeDef * pUSARTx, uint8_t ch)
{
/* 发送一个字节数据到USART */
USART_SendData(pUSARTx,ch);
/* 等待发送数据寄存器为空 */
while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}
/****************** 发送8位的数组 ************************/
void Usart_SendArray( USART_TypeDef * pUSARTx, uint8_t *array, uint16_t num)
{
uint8_t i;
for(i=0; i<num; i++)
{
/* 发送一个字节数据到USART */
Usart_SendByte(pUSARTx,array[i]);
}
/* 等待发送完成 */
while(USART_GetFlagStatus(pUSARTx,USART_FLAG_TC)==RESET);
}
/***************** 发送字符串 **********************/
void Usart_SendString( USART_TypeDef * pUSARTx, char *str)
{
unsigned int k=0;
do
{
Usart_SendByte( pUSARTx, *(str + k) );
k++;
} while(*(str + k)!='\0');
/* 等待发送完成 */
while(USART_GetFlagStatus(pUSARTx,USART_FLAG_TC)==RESET)
{}
}
/***************** 发送一个16位数 **********************/
void Usart_SendHalfWord( USART_TypeDef * pUSARTx, uint16_t ch)
{
uint8_t temp_h, temp_l;
/* 取出高八位 */
temp_h = (ch&0XFF00)>>8;
/* 取出低八位 */
temp_l = ch&0XFF;
/* 发送高八位 */
USART_SendData(pUSARTx,temp_h);
while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
/* 发送低八位 */
USART_SendData(pUSARTx,temp_l);
while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}
///重定向c库函数printf到串口，重定向后可使用printf函数
int fputc(int ch, FILE *f)
{
/* 发送一个字节数据到串口 */
USART_SendData(DEBUG_USARTx, (uint8_t) ch);
/* 等待发送完毕 */
while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_TXE) == RESET);
return (ch);
}
///重定向c库函数scanf到串口，重写向后可使用scanf、getchar等函数
int fgetc(FILE *f)
{
/* 等待串口输入数据 */
while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_RXNE) == RESET);
return (int)USART_ReceiveData(DEBUG_USARTx);
}

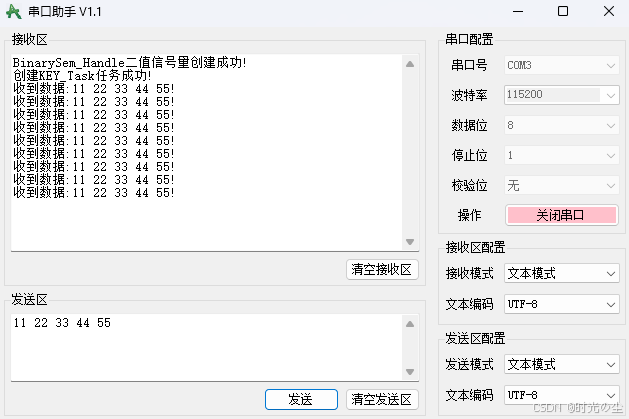

3.10 运行结果
完整工程：
扫一扫
10万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
