555定时器秒脉冲时钟电路

秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。需要的芯片有集成电路555定时器，还有电阻和电容
计算公式:
f=1.43/［（R1+2R2）C］ （3-1）
其中振荡电路是数字钟的部分，它的频率和稳定性直接关系到表的。
因此选择555定时器构成的多谐振荡器

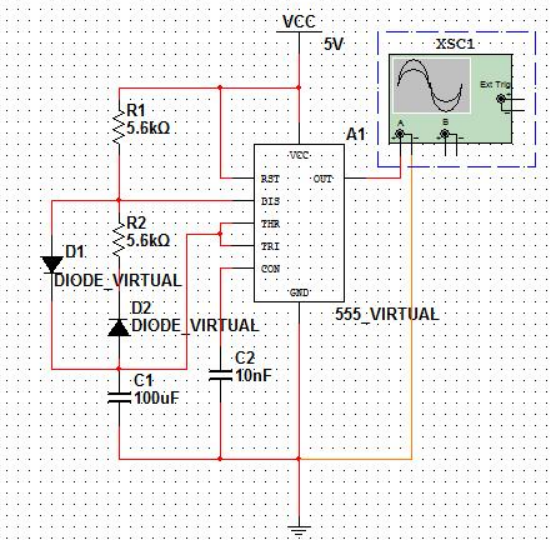

在这里插入图片描述

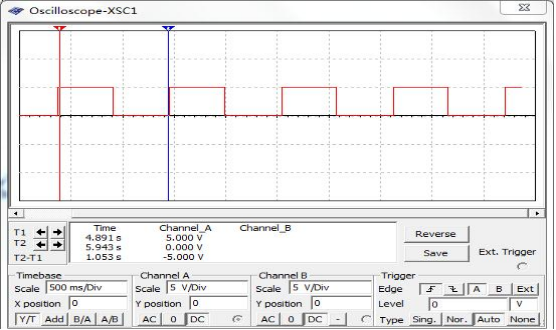

在这里插入图片描述
