Windows 环境下，使用 ESP32 JTAG 接口进行调试的流程

前提

• 在 windows 上安装 esp-idf CMD 软件编译环境，可参考“Windows 上搭建 ESP-IDF SDK 编译环境 + Visual Studio Code 软件编程环境”说明。
• 硬件上使用 ESP32 JTAG 接口与 ESP-PROG 工具的 JTAG 接口一一建立连接，参见 “配置其他 JTAG 接口” 说明，如下：

ESP32 管脚	JTAG 信号
MTDO / GPIO15	TDO
MTDI / GPIO12	TDI
MTCK / GPIO13	TCK
MTMS / GPIO14	TMS
GND	GND

• 检查 ESP32 上用于 JTAG 通信的管脚是否被连接到了其它硬件上，这可能会影响 JTAG 的工作。

• 连接 ESP32 和 JTAG 接口上的管脚或信号。

JTAG 调试详细步骤说明

1 运行 openocd

• 由于 esp-idf CMD 编译环境已经安装好 openocd 的环境，因此不需要手动安装，只需要打开 esp-idf CMD 终端窗口即可。


• 然后运行如下指令查询 openocd 环境：

openocd --version

• 运行如下指令启动 OpenOCD 环境

openocd -f interface/ftdi/esp32_devkitj_v1.cfg -f target/esp32.cfg

• 若 openocd 环境运行失败，报错 Not found Device ，需考虑手动安装 Zadig 驱动，请参见 “Windows - 手动更改驱动程序” 说明。
• 若运行 openocd 环境，报错如下，需检查 ESP32 的 JTAG 管脚是否被用于其他功能。

Open On-chip Debugger vo.12.0-esp32-20241016(2024-10-16-14:17)
Licensed under GNU GPL v2
For bug reports, read
http://openocd.org/doc/doxygen/bugs.html
dapter speed: 20000 kHz
Info : Listening on port 6666 for tcl connections
Info :
Listening on port 4444 for telnet connections
rror:failed to reset FTDI device: LIBUSB ERROR PIPE
serial '*'at bus location '*
rror:unable to open ftdi device with description '*
E: esp2\Espressifltools openocd-esp32\v0.12.0-esp32-20241016\openocd-esp32\sharelopenocd scripts/target/esp common.cfg:!
Error:
it file "E: \esp2 Espressifltoolslopenocd-esp32 v0.12.0-esp32-20241016\openocd-esp32 share lopenocd scripts/target/esp _co
non.cfg", line 9

2 编译、下载工程固件

• 重新开启一个新的终端环境，可以再次打开 esp-idf CMD 终端窗口

idf.py build

idf.py flash monitor

• 使用 Ctrl + ] 退出 idf.py monitor 环境

3 在当前调试工程下，创建一个名为 gdbinit 的配置文件，写入如下内容:

可参见 “使用命令行调试”说明。

target remote :3333
set remote hardware-watchpoint-limit 2
mon reset halt
maintenance flush register-cache
thb app_main
c

4 准备好启动 GDB，请在新的终端环境中输入以下命令来运行待调试工程下的 build 文件夹下的 elf 文件，elf 文件路径要正确：

可参见“使用命令行调试”说明。

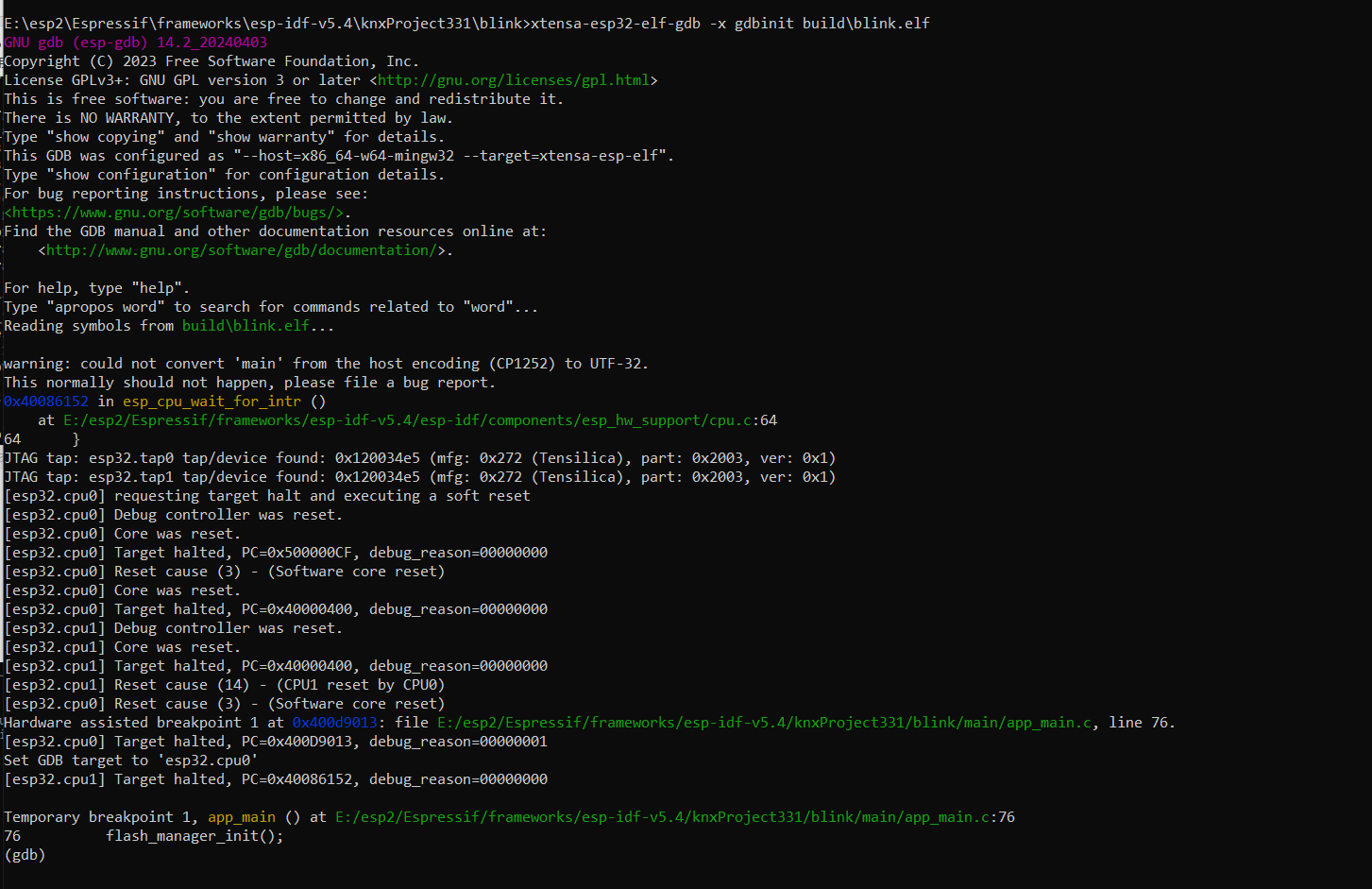

• 运行如下指令启用 GDB 调试

xtensa-esp32-elf-gdb -x gdbinit build\blink.elf

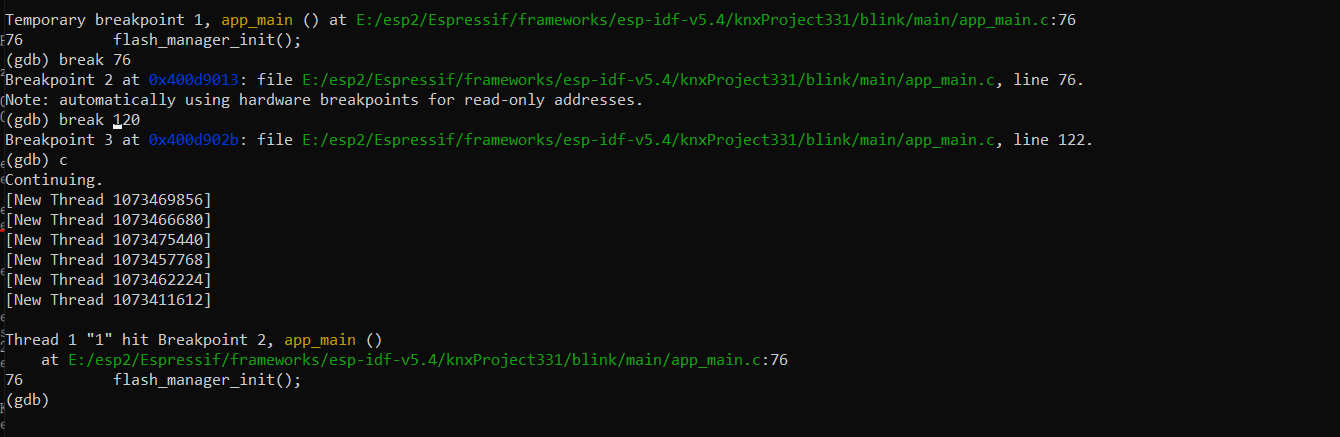

• 在 GDB 中断环境下，设置和清除断点

  • 使用 break 33 命令设置断点行
  • 使用 c 命令运行断点

• 使用 Q + Enter 退出 GDB 运行环境

• 更多调试指导请参见：

  • 浏览代码，查看堆栈和线程

  • 设置和清除断点

  • 暂停和恢复应用程序的运行

  • 单步执行代码

  • 查看并设置内存

  • 观察和设置程序变量

  • 设置条件断点

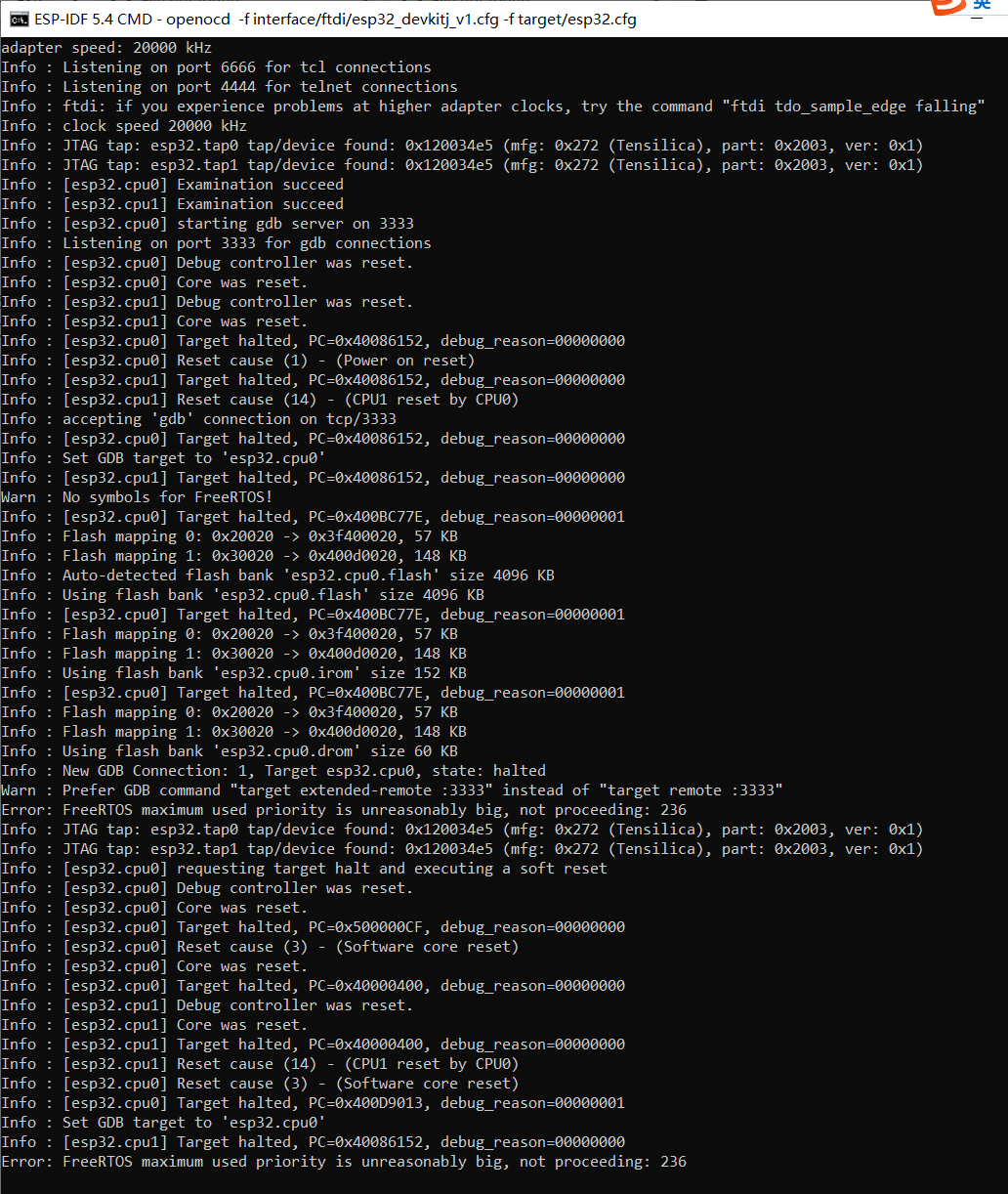

5 openocd 终端将打印如下日志：

• 使用 Ctrl +C 退出 openocd 运行环境**
