🔥 内容介绍

本文深入探讨了人工势场法（Artificial Potential Field Method, APF）在机器人路径规划领域的理论基础、方法原理及其在实际应用中的优势与局限性。人工势场法作为一种基于虚拟力场的实时避障方法，以其直观、简洁的特性在移动机器人导航、自动化生产等领域得到了广泛关注。文章详细阐述了吸引势场和排斥势场的构建方式，分析了常见的势场函数模型及其参数选择对规划效果的影响。同时，本文也对人工势场法存在的局部最小值、目标不可达等典型问题进行了深入分析，并探讨了现有的一些改进策略。最后，本文提供了一套基于 Matlab 实现的人工势场路径规划代码，通过具体的仿真实例展示了该方法的规划过程和效果，为读者理解和实践人工势场法提供了有力的支撑。

关键词：人工势场法；路径规划；机器人导航；避障；Matlab；仿真

1. 引言

随着科技的飞速发展，自主移动机器人已成为现代社会中不可或缺的重要组成部分，其应用范围涵盖工业自动化、物流运输、医疗护理、军事侦察等诸多领域。而机器人能否在复杂、动态的环境中安全、有效地完成预设任务，很大程度上取决于其路径规划能力的优劣。路径规划的核心问题在于寻找一条从起始点到目标点的无碰撞、最优或接近最优的路径，同时需要考虑环境约束、机器人动力学等因素。

传统的路径规划方法多种多样，例如基于图搜索的方法（如 Dijkstra、A* 算法）、采样式规划方法（如 RRT、PRM 算法）、基于智能算法的方法（如遗传算法、粒子群算法）等。这些方法各有特点，适用于不同的场景。其中，实时避障是机器人路径规划中的一个重要挑战，尤其是在动态或未知环境中。为了应对这一挑战，需要一种能够快速响应环境变化、在线生成路径的算法。

人工势场法作为一种经典的实时避障路径规划方法，因其概念简单、易于理解和实现而备受青睐。它将机器人置于一个虚拟的力场中，通过计算机器人受到的吸引力和排斥力来驱动机器人运动。吸引力通常由目标点产生，引导机器人向目标靠近；排斥力则由障碍物产生，促使机器人远离障碍物。机器人沿着合力的方向运动，从而在避开障碍物的同时趋向目标。

本文旨在对人工势场法进行系统性的研究，从理论原理到实际应用，并提供配套的Matlab仿真代码，帮助读者深入理解和掌握该方法。

2. 人工势场法基本原理

人工势场法的核心思想是将机器人在环境中的运动看作是在一个虚拟势场中的运动。这个势场由两部分组成：吸引势场和排斥势场。吸引势场由目标点产生，其值随着机器人与目标点距离的减小而减小，吸引力指向目标点；排斥势场由障碍物产生，其值随着机器人与障碍物距离的增大而减小，排斥力背离障碍物。机器人在势场中受到合力的作用，其运动方向即为合力方向。

2.1 排斥势场（Repulsive Potential Field）

排斥势场由障碍物产生，其值随着机器人与障碍物距离的减小而增大，排斥力背离障碍物，阻止机器人与障碍物发生碰撞。障碍物被视为一个排斥源。

3. 人工势场法的优势与局限性

人工势场法具有以下优点：

概念直观、易于理解：
基于力场的概念与物理世界相符，易于理解其工作原理。
实现简单：
计算吸引力和排斥力相对简单，编程实现难度较低。
实时避障能力：
能够根据当前环境信息实时计算合力，对动态环境和未知障碍物具有一定的响应能力。
连续光滑的路径：
在没有局部最小值等问题的情况下，生成的路径通常是连续光滑的。

然而，人工势场法也存在一些显著的局限性：

局部最小值问题：
这是人工势场法最典型的问题之一。在势场中可能存在吸引力和排斥力相互抵消的点，导致合力为零，机器人陷入局部最小值而无法到达目标。这种情况通常发生在障碍物之间或者障碍物与目标点之间。
目标不可达问题：
当目标点被障碍物完全包围时，排斥力可能始终大于吸引力，导致机器人无法靠近目标点。
障碍物之间的震荡问题：
当机器人在两个相邻的障碍物之间运动时，可能会由于排斥力的交替作用而发生震荡。
参数选择困难：
吸引势场系数、排斥势场系数、障碍物影响半径等参数的选择对规划结果有很大影响，不合适的参数可能导致规划失败或效率低下。
无法处理狭窄通道：
在狭窄的通道中，排斥力可能过大，导致机器人无法通过。
对障碍物形状敏感：
基本的人工势场法难以处理复杂形状的障碍物。

4. 人工势场法的改进策略

针对人工势场法的局限性，研究人员提出了许多改进策略，以提高其性能和鲁棒性。常见的改进方向包括：

改进势场函数：
设计更复杂的吸引和排斥势场函数，以解决局部最小值和目标不可达问题。例如，引入旋转势场、虚拟障碍物、势场导航函数等。
引入搜索策略：
将人工势场法与其他路径规划算法结合，例如在陷入局部最小值时触发全局搜索或局部随机探索。
利用环境信息：
结合环境地图信息，例如预计算势场地图或者利用栅格地图来辅助规划。
动态调整参数：
根据机器人与环境的距离、速度等信息动态调整势场参数。
势场平滑化：
采用一些平滑技术来减少势场的突变，避免机器人运动的震荡。
处理目标点周围的障碍物：
当目标点被障碍物包围时，可以引入虚拟目标点或者采用其他方法来引导机器人到达。

5. 基于 Matlab 的人工势场路径规划仿真实现

本节将提供一套基于 Matlab 实现的二维环境下人工势场路径规划代码，并进行仿真演示。代码主要包括以下几个部分：势场函数定义、力计算、机器人运动更新以及可视化。

代码说明：

环境设置：
定义了起始点start_point、目标点goal_point和障碍物位置obstacle_points。
参数设置：
设置了吸引势场系数k_att、排斥势场系数k_rep、障碍物影响半径rho_0、运动步长step_size、最大迭代次数max_iter和到达目标点的阈值goal_threshold。这些参数的选取需要根据具体应用场景进行调整。
初始化：
初始化机器人当前位置current_pos为起始点，并记录路径path。
路径规划主循环：
循环直到机器人到达目标点附近或达到最大迭代次数。
- 计算吸引力：
  根据吸引势场函数计算当前位置受到的吸引力。
- 计算排斥力：
  遍历所有障碍物，计算当前位置受到的排斥力，并进行叠加。这里使用了经典的排斥势场模型。
- 计算合力：
  吸引力和排斥力进行矢量相加。
- 计算速度方向和更新位置：
  根据合力方向确定机器人下一步的移动方向，并以step_size的步长移动。
- 边界检查：
  简单的边界限制，防止机器人超出预设范围。
- 路径记录：
  将当前位置添加到路径中。
- 可视化 (可选)：
  在循环中进行可视化可以动态展示规划过程，但会降低仿真速度。
最终路径可视化：
循环结束后，绘制最终的规划路径、起始点、目标点和障碍物位置。
结果判断：
根据循环结束时的条件判断是否成功到达目标点。

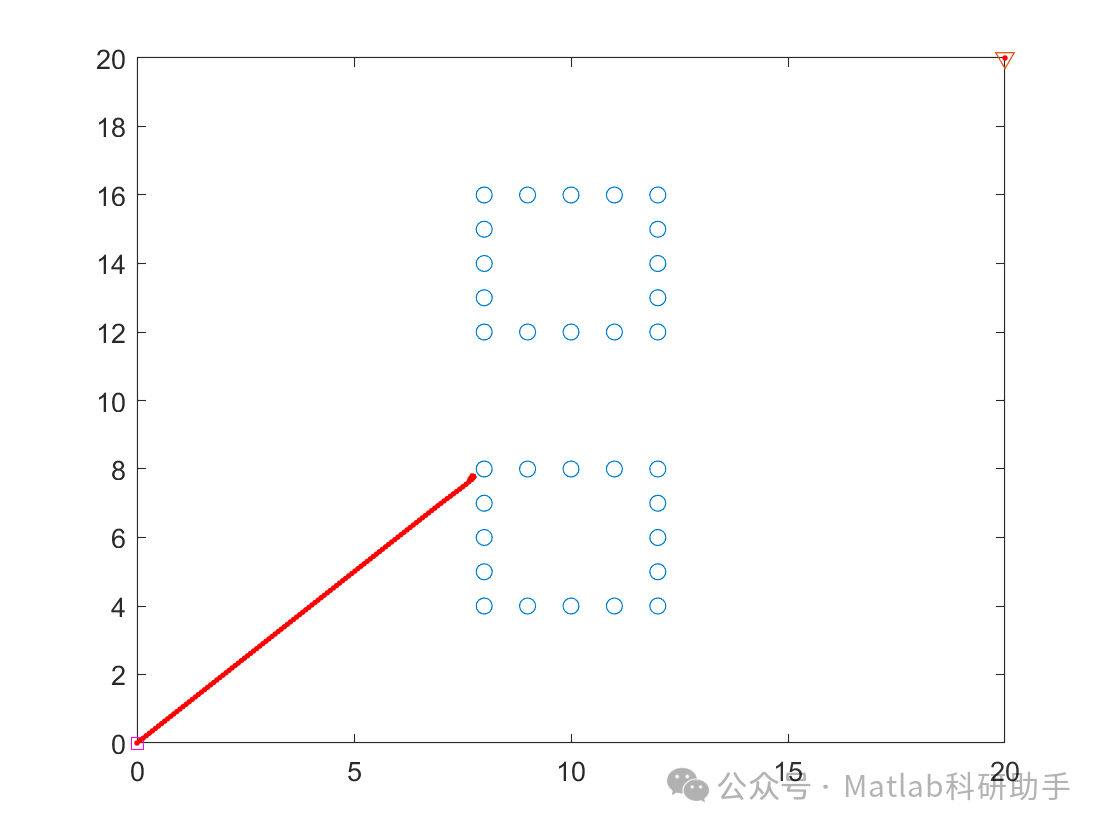

仿真结果分析：

运行上述 Matlab 代码，可以看到机器人从起始点出发，在避开障碍物的同时向目标点移动，最终到达目标点附近。通过调整k_att、k_rep和rho_0等参数，可以观察到对规划路径的影响。例如，增大k_rep可以使机器人更远离障碍物；增大rho_0可以扩大障碍物的影响范围。

局部最小值演示：

为了演示局部最小值问题，可以在障碍物之间设置一个点，使得吸引力和排斥力在该点附近相互抵消。例如，在两个靠近的障碍物之间设置目标点，或者在障碍物包围区域内设置一个点，机器人可能会在该点附近徘徊而无法到达目标。您可以尝试修改obstacle_points和goal_point来观察这种情况。当程序输出 "Warning: 可能陷入局部最小值！" 时，表示机器人可能被困在局部最小值处。

6. 总结与展望

人工势场法作为一种经典的路径规划方法，以其简单直观的特点在机器人导航和避障领域得到了广泛应用。然而，局部最小值和目标不可达等问题限制了其在复杂环境中的应用。通过改进势场函数、结合其他规划算法、利用环境信息等策略，可以有效缓解这些问题。

未来的研究方向可以包括：
