Modelsim仿真ROM详细操作步骤

前言

很多小伙伴在看了《FPGA入门学习第六天》后，依然没办法仿真出想要的波形，遇到了很多问题，比如，我的ROM中为什么没有数据读出来呢？用的和你一模一样的工程，仿真的时候为什么还要报错呢？等等。为了给各位感兴趣的小伙伴答疑，为此我专门写这样一篇博客，希望对各位有帮助！书接《FPGA入门学习第六天》，我们在这个工程的基础上做详细的步骤讲解。

---

准备工作

1. 按《Modelsim编译Altera器件库操作流程》编译器件库
2. 在QuartusII中生成rom的初始化文件，可以是hex，也可以是mif。MIF文件的格式很简单明了，所以我一向都是用MIF。
3. 下载convert_hex2ver.dll文件,convert_hex2ver.dll就是把hex文件转换成ModelSim 能认出来的ver文件的动态链接库文件。新版本的QuartusII中已经不带此文件了。需要在网上找一份。（老版本的软件里带了此文件（路径：quartusXX/eda/mentor/modelsim/），应当可以用。）
4. 将convert_hex2ver.dll文件放在modelsim安装路径的win32目录下；
5. 在ModelSim安装的目录下找到 modelsim.ini文件，将其只读属性去掉，在“; List of dynamically loaded objects for Verilog PLI applications,”后填入一行“Veriuser = convert_hex2ver.dll”。保存文件，将只读属性改回来。

• 注意：需要将MIF文件复制到ModelSim仿真工程的文件夹下！你运行一次编译和仿真后，会看到自动生成的.ver文件，该文件名同你的MIF文件，如果没有生成.ver文件，那说明没有正确将mif文件转换成Modelsim能认出的ver文件。

详细仿真步骤

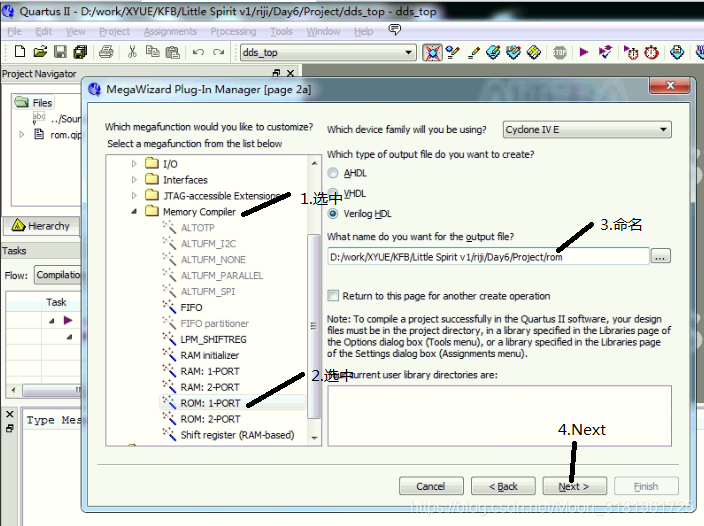

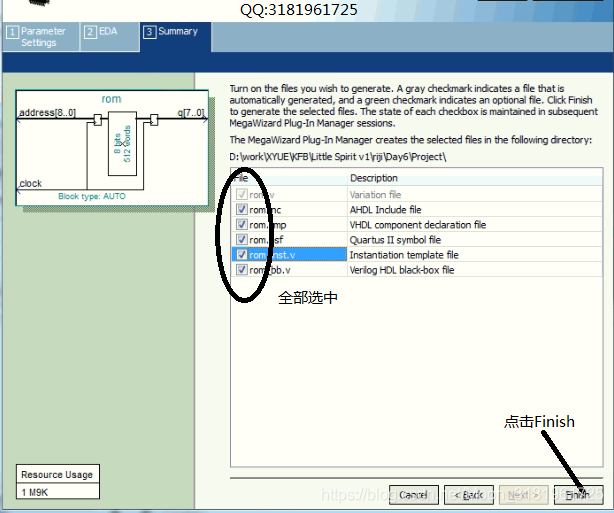

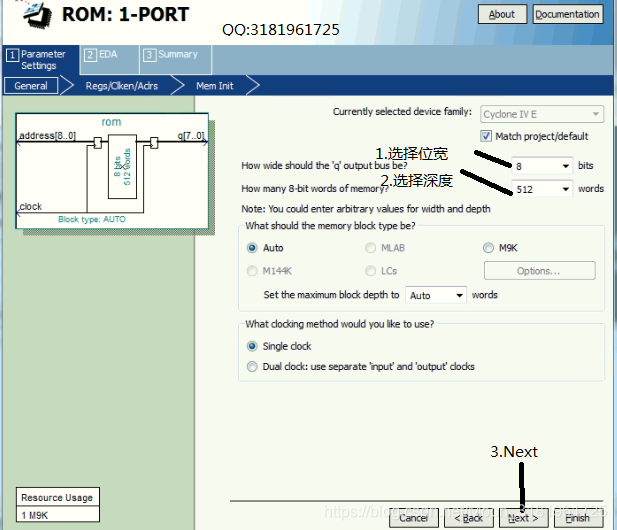

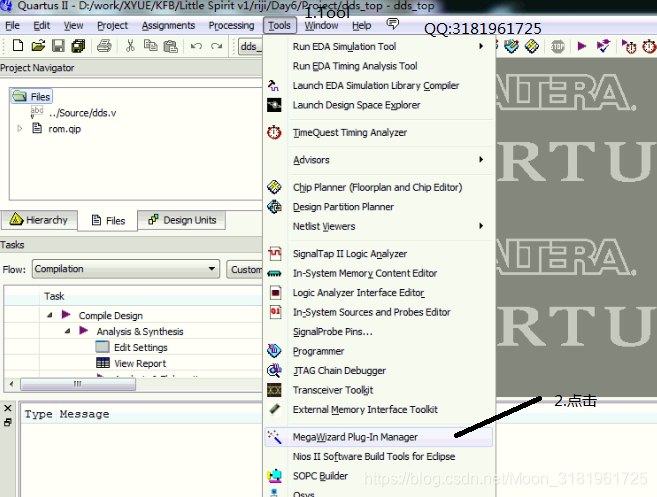

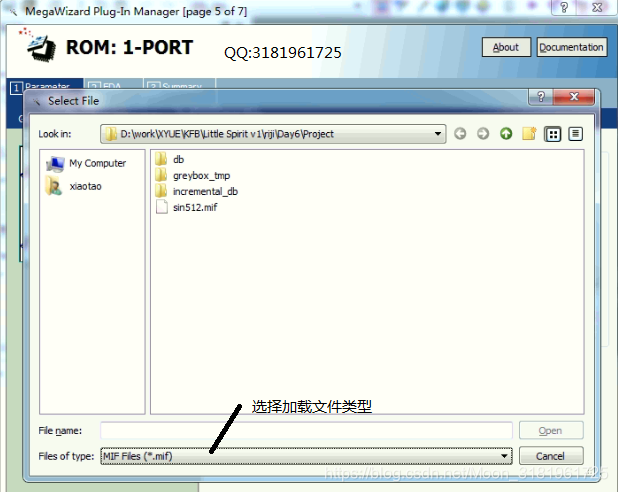

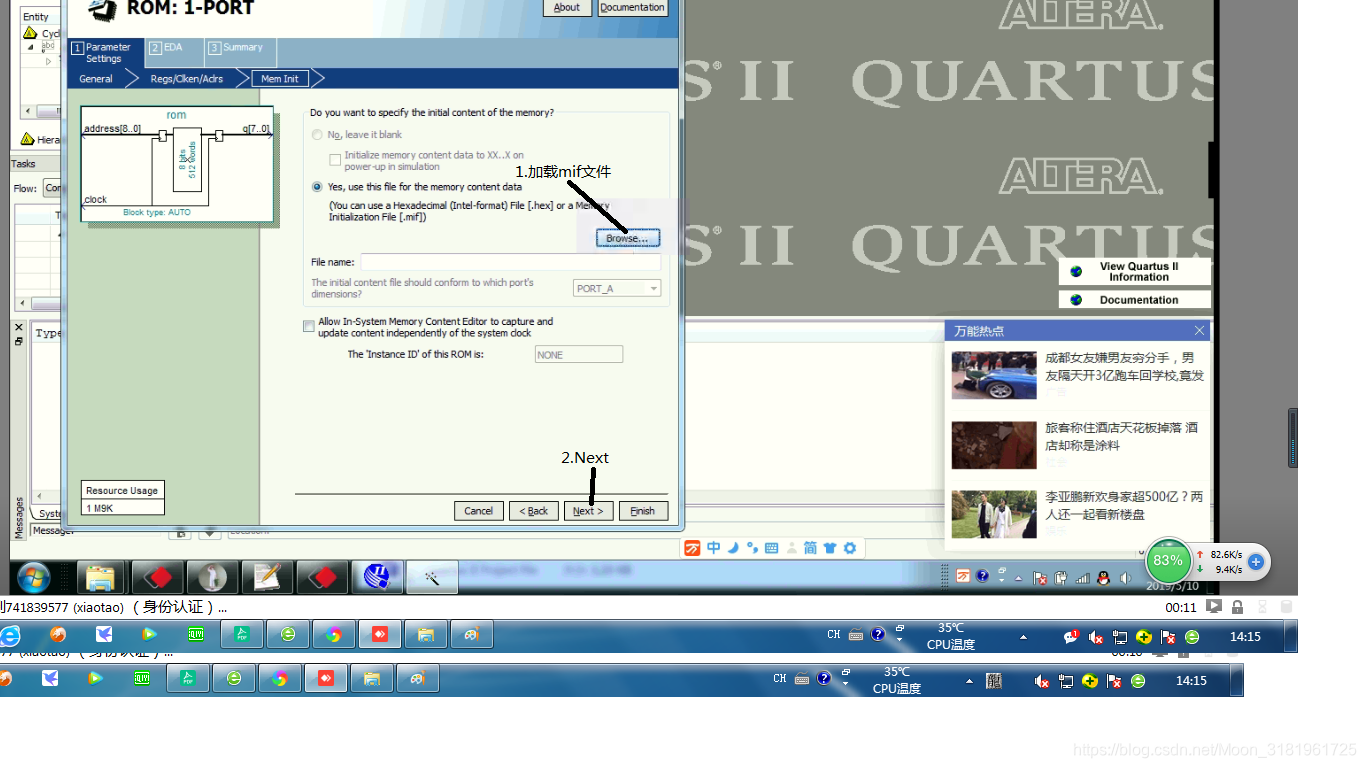

1. 新建ROM IPCORE，同时加载初始化数据（sin.mif）






   没有列出来的界面，直接Next即可

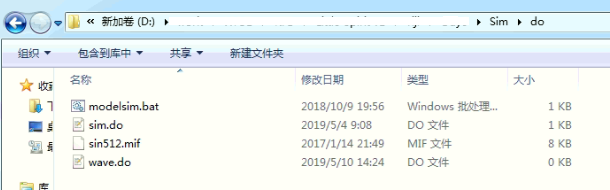

2. 将sin512.mif文件拷贝到do文件夹里面，如下图

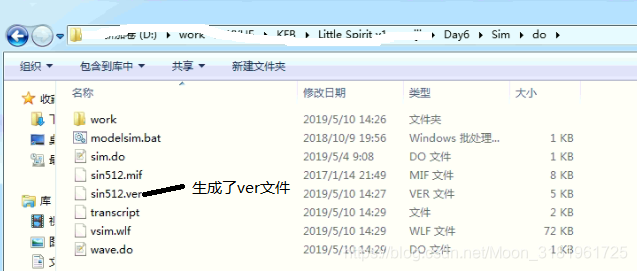

   3.双击modelsim.bat，可以看到生成了ver文件

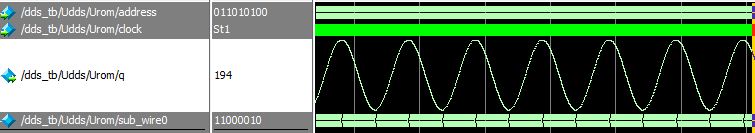

3. 仿真结果

   到此我们用Modelsim仿真ROM全部完成，小伙伴们也可以自已生成一些其它的mif文件，加载到ROM里，看一下Modelsim仿真出来的波形是否和自己预想一样。如果需要工程源文件和视频教程，请与我联系，谢谢！
