机器学习-- CRF总结

博客内容将首发在微信公众号"跟我一起读论文啦啦"，上面会定期分享机器学习、深度学习、数据挖掘、自然语言处理等高质量论文，欢迎关注！

本次要总结的是条件随机场(CRF)相关知识

从hmm缺点和MHMM标注偏置讲起

HMM回顾

HMM基本概念

hmm 是对 $p(x,y)$ 联合概率进行建模，为生成式模型。

1. 问题建模：


   $$F(x,y)=P(x,y)=P(y)P(X|y)$$

   注意是联合概率建模

2. 模型推断：
   $$\hat{y}=argma{x}_{y\in Y}P(x,y)$$

   维特比算法进行推断，维特比的核心是：达每一列的时候都会删除不符合最短路径要求的路径，大大降低时间复杂度。

3. 参数估计


   $HMM$ 是生成模型，因为它对状态序列本身的分布 $P(y)$ （状态转移矩阵）和给定状态后观测值的分布 $P(x|y)$ （发射矩阵）都进行了建模。有监督时可以从训练数据中很容易统计出

有三个主要因素

• 初始概率分布 $\pi$
• 状态转移概率分布 $A$
• 观测概率 $B$，也称发射矩阵

在有监督方法里，这三个因素可以从训练样本轻松统计到。

两个齐次假设：

1. 齐次假设：
   $$P(i_t|i_{t-1},o_{t-1},i_{t-2},o_{t-2}...i_1,o_1)=P(i_t|i_{t-1})$$
   也即是当前时刻的隐状态只与前一时刻的隐状态有关。

2. 观测独立性假设：
   $$P(o_t|i_T,o_T,i_{T-1},o_{T-1},...,i_1,o_1)=P(o_t|i_t)$$

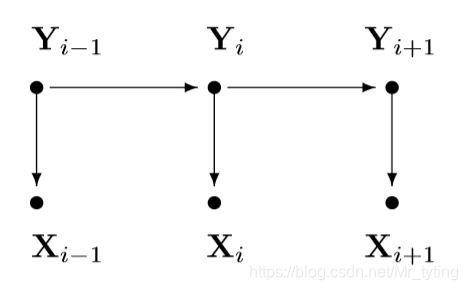

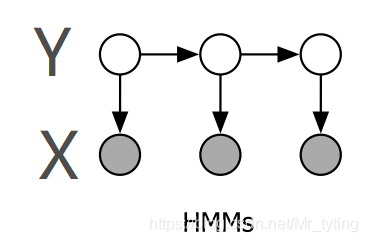

可以用下图表示：

注意箭头方向，表示依赖关系

HMM缺点

在利用维特比算法进行推断时，找到能使联合概率最大的$\hat{y}$
$$\hat{y}=argma{x}_{y\in Y}P(x,y)$$

但是这样找出来的$\hat{y}$ 有可能不是正确答案，下面举个简单例子来说

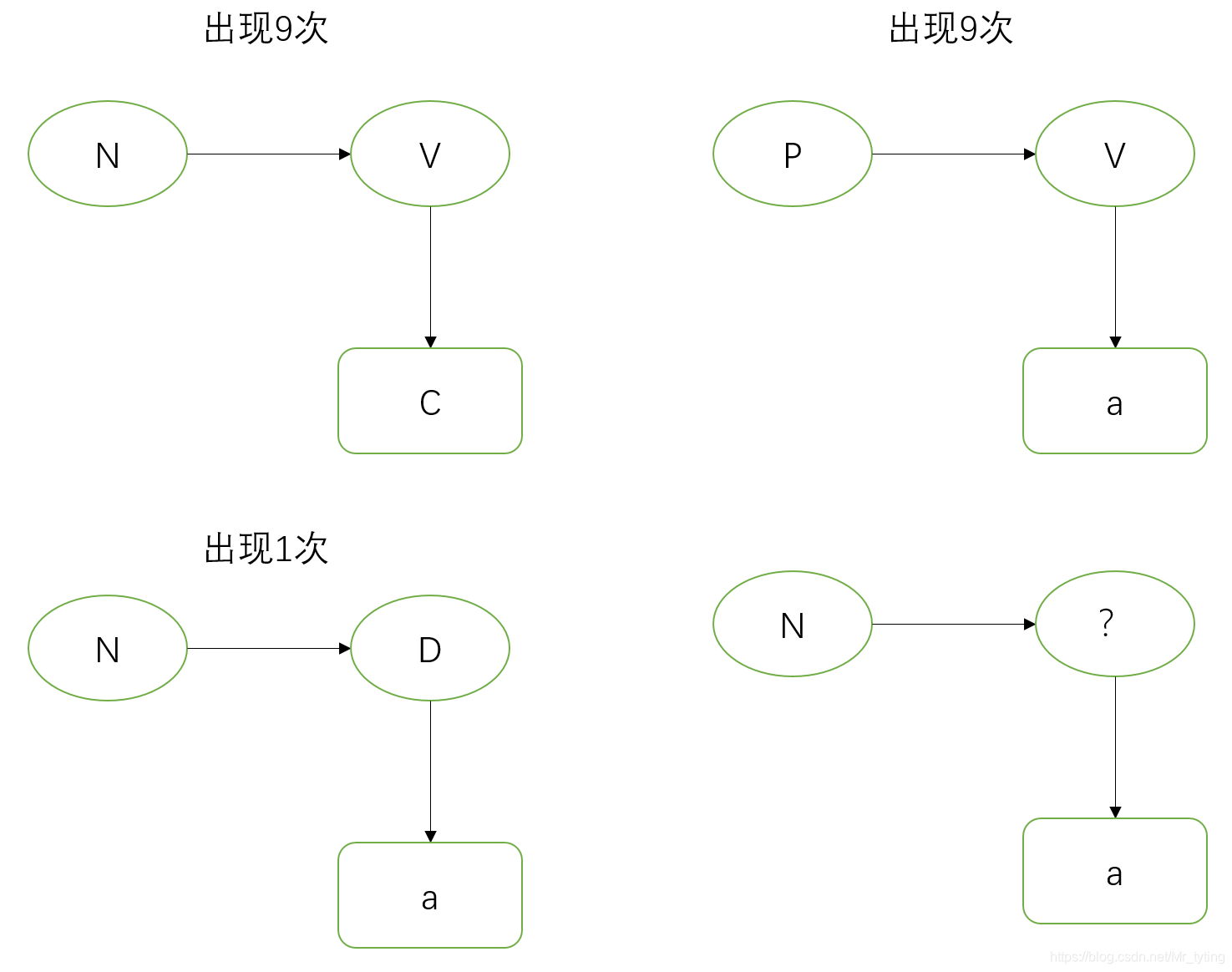

在训练集中有：

则其状态转移矩阵中有
$$P(V|N)=9/10，P(D|N)=1/10$$
观测矩阵中有
$$P(a|V)=1/2，P(a|D)=1$$

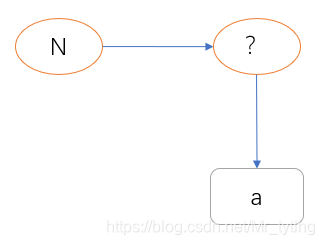

那么在预测样本中，存在一个样本的，上一时刻的状态 $y_{t-1}=N$，当前时刻观测值为 $x_t=a$，需要推断当前时刻的状态

显然当前时刻状态取状态 $V$ 时，概率最大，取 $9/10\ast 1/2=0.45$，取$D$ 时，概率为 $1/10\ast 1=0.1$

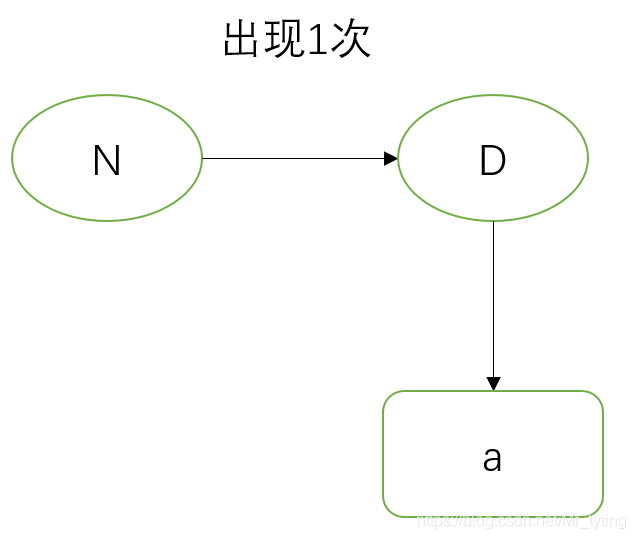

那么由此推断出当前时刻为状态$V$ 合理吗？ 训练集中明明出现了这个exist sample

模型却没有选$D$ 这个状态，而预测出了一个训练集中从未出现过的样本。

由此可以得到如下结论

• HMM 能生成训练集中从未出现过的样本，而训练集中明确存在的样本，HMM不一定就会生成。
• 当训练集足够大时，HMM模型表现可能并不好，但是训练集比较小的时候，预测效果反而可能比较好。

那么造成这样的原因是什么呢？

• HMM 模型在训练时，对状态转移矩阵和观测（发射）矩阵是分开建模的，两者是独立的。

MHMM 回顾

MHMM 基本概念

对$p(s|x)$ 进行建模，是判别式模型。

上式中$x_1,x_2,...,x_m$ 表示观测序列，$s_1,s_2,...,s_m$ 表示状态序列

其中

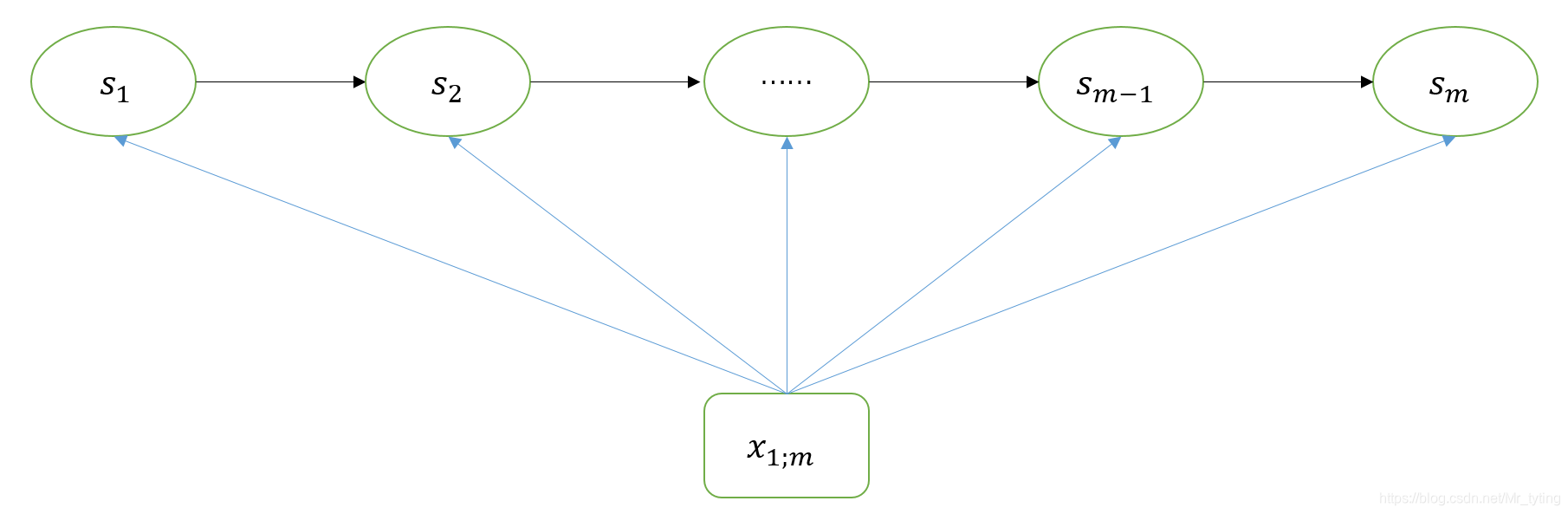

其中每一时刻的状态都依赖于整体的观测序列($x_1,x_2,...,x_m$) 和上一时刻状态($s_{i-1})$。如下图：

同样注意箭头方向，表示依赖

Label Bias（标注偏置）

可得每个时刻的条件概率为：
$$p(s_i|s_{i-1},x_1...x_m)=\frac{exp(\vec{w}\cdot \vec{\varphi }(x_1...x_m,i,s_{i-1},s_i)}{{\sum }_{s^{\prime }\in S}exp(\vec{w}\cdot \vec{\varphi }(x_1...x_m,i,s_{i-1},s^{\prime }))}$$

上述 $\vec{\varphi }$ 表示一个函数，得到一个向量结果。当确定了$\vec{\varphi }$ 的形式，就可以利用训练样本对其中的参数$w$ 进行学习了。

• $x_1....x_m$表示整个要被标注的源句子
• $i$ 表示当前要被标注的 第 $i$ 个位置
• s 表示上一个时刻状态
• s’ 表示当前时刻的状态

这里需要特别注意：

每一步（时刻）都会做上述公式的归一化操作。
模型会倾向给那些分支路径较少的状态较大的概率

分支路径多少，也就是某个状态后面能跟多少个其他状态，是由训练集中样本决定。

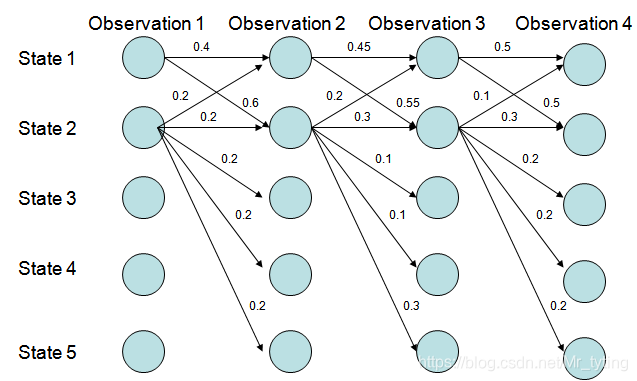

如下图

上图中$State1$ 在每个时刻都仅有两个分支，而$State2$有四个分支；在每个时刻经过归一化后，$State1$ 后面的分支概率基本都大于$States2$的分支。

故Viterbi算法解码后，最优路径为$1->1->1->1$。而这显然是不合理的。

MHMM 模型解决了HMM的独立建模的问题，但是又引出了一个标注偏置的新问题，且看CRF模型如何解决这些问题。

CRF模型

问题建模

CRF原始论文 Conditional Random Fields: Probabilistic Models for Segmenting and Labeling Sequence Data，但是我感觉这篇论文容易把人看晕，其实表达的意思很简单，可以先从$log-linear$ 模型的角度看CRF模型。

CRF对$p(s|x)$ 进行建模，是判别式模型
$$p(s_1,....,s_m|x_1,...,x_m)=p(\vec{s}|\vec{x})$$

上式中$\vec{s}$ 表示状态序列，$\vec{x}$ 表示观测序列
再定义一个特征函数：
$$\vec{\varphi }(\vec{x},\vec{s})\in R^d$$

需要将$\vec{\varphi }$ 理解为全局的，因为其输入的变量是整体的状态序列，而不是某个单一时刻的，这点至关重要，这也是避免MHMM 模型的 $labelbias$ 的关键。

$$p(\vec{s}|\vec{x};\vec{w})=\frac{exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))}{{\sum }_{\overrightarrow{s^{\prime }}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\overrightarrow{s^{\prime }}))}$$

$s\in S^m$ 表示 tag_space

对于上式要特别注意以下几点

• 上式中的无论分子还是分母的$exp$ 都是考虑和计算全局 时刻的，而非单一时刻，从上式中$p(\vec{s}|\vec{x};\vec{w})$ 里的向量形式可以看出。
• 从分母中的$s^{\prime }\in S^m$ 可以看出，分母计算量巨大，需要计算所有时刻的所有状态的值。

我们可以看下$\vec{\Phi }(\vec{x},\vec{s})$ 的抽象定义如何？
$$\vec{\Phi }(\vec{x},\vec{s})=\sum _{j=1}^m\vec{\varphi }(\vec{x},j,s_{j-1},s_j)$$

可以看出上式中 $\vec{\varphi },\vec{\Phi }$ 均是向量形式，可以理解为$k$ 维度，其中$k=1,2,3,...,d$，则第$k$ 个全局特征形如如下：
$${\vec{\Phi }}_k(\vec{x},\vec{s})=\sum _{j=1}^m{\varphi }_k(\vec{x},j,s_{j-1},s_j)$$

上式中全局特征 ${\Phi }_k$ 为局部特征 ${\varphi }_k$ 在不同的状态序列上之和。

下面我们再来看看 $\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})$ 具体如何定义呢？CRF原始论文 Conditional Random Fields: Probabilistic Models for Segmenting and Labeling Sequence Data 是如下定义的：
$$\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})=\sum _{j,k}{\lambda }_k{f}_k(s_{j-1},s_j,\vec{x},j)+\sum _{j,k}{\mu }_k{g}_k(s_j,\vec{x},j)$$

上面右式可以抽象成左式的，其中$k$ 表示$\vec{\Phi }$ 维度，$j$ 表示时刻维度。
$f_k(s_{j-1},s_j,\vec{x},j)$ 表示对状态转移矩阵建模，$g_k(s_j,\vec{x},j)$ 表示对单个时刻状态建模。

$$p(\vec{s}|\vec{x};\vec{w})=\frac{exp({\sum }_{j,k}{\lambda }_k{f}_k(s_{j-1},s_j,\vec{x},j)+{\sum }_{j,k}{\mu }_k{g}_k(s_j,\vec{x},j))}{{\sum }_{s^{\prime }}exp({\sum }_{j,k}{\lambda }_k{f}_k(s_{j-1},s^{\prime }\vec{x},j)+{\sum }_{j,k}{\mu }_k{g}_k(s^{\prime },\vec{x},j))}$$

参数估计

这里假设我们有$n$ 个带标签的样本， { ( x ⃗ i , s ⃗ i ) } i = 1 n \{(\vec{x}^i,\vec{s}^i)\}_{i=1}^n {(x i,s i)}i=1n​，例如第$i$ 个样本 ${\vec{x}}^i=x_1^i,x_2^i,...,x_m^i$，${\vec{s}}^i=s_1^i,...,s_m^i$，则似然函数为：
$$L(\vec{w})=\sum _{i=1}^{n}logp({\vec{s}}^i|{\vec{x}}^i;\vec{w})-\frac{\lambda }{2}||\vec{w}|{|}^2$$

$\frac{\lambda }{2}||\vec{w}|{|}^2$ 为正则项，$i$ 表示第i个样本

则有：
$${\vec{w}}^{\ast }=argma{x}_{\vec{w}\in R^d}\sum _{i=1}^{n}logp({\vec{s}}^i|{\vec{x}}^i;\vec{w})-\frac{\lambda }{2}||\vec{w}|{|}^2$$

可以用梯度下降法：
$$\frac{\phi }{{\phi }_{w_k}}L(\vec{w})=\sum _i{\Phi }_k({\vec{x}}^i,{\vec{s}}^i)-\sum _i\sum _{\vec{s}\in S^m}p(\vec{x}|{\vec{x}}^i;\vec{w}){\Phi }_k({\vec{x}}^i,\vec{s})-\lambda w_k$$

显然第一项为
$$\sum _i{\Phi }_k({\vec{x}}^i,{\vec{s}}^i)=\sum _i\sum _{j=1}^m{\varphi }_k({\vec{x}}^i,j,s_{j-1}^i,s_j^i)$$
第一项很好求，遍历所有样本 $i=1....n$，和每个样本的所有时刻$j=1...m$

第二项要遍历所有样本，且每个样本的每个位置都要遍历所有可能的状态，时间复杂度很高，比较难求解，可以尝试用动态规划方法求解。

$$\sum _{\vec{s}\in S^m}p(\vec{x}|{\vec{x}}^i;\vec{w}){\Phi }_k({\vec{x}}^i,\vec{s})$$

$$=\sum _{\vec{s}\in S^m}p(\vec{x}|{\vec{x}}^i;\vec{w})\sum _{j=1}^m{\varphi }_k({\vec{x}}^i,j,s_{j-1},s_j)$$

$$=\sum _{j=1}^m\sum _{\vec{s}\in S^m}p(\vec{s}|{\vec{x}}^i;w){\varphi }_k({\vec{x}}^i,j,s_{j-1},s_j)$$

$$=\sum _{j=1}^m\sum _{a\in S,b\in S}\sum _{\vec{s}\in S^m;s_{j-1}=a,s_j=b}p(\vec{s}|{\vec{x}}^i;\vec{w}){\varphi }_k({\vec{x}}^i,j,s_{j-1},s_j)$$

$$=\sum _{j=1}^m\sum _{a\in S,b\in S}{\varphi }_k({\vec{x}}^i,j,s_{j-1},s_j)\sum _{\vec{s}\in S^m;s_{j-1}=a,s_j=b}p(\vec{s}|{\vec{x}}^i;\vec{w})$$

$$=\sum _{j=1}^m\sum _{a\in S,b\in S}{q}_j^i(a,b){\varphi }_k({\vec{x}}^i,j,a,b)$$

其中：
$$q_j^i(a,b)=\sum _{\vec{s}\in S^m;s_{j-1}=a,s_j=b}p(\vec{s}|{\vec{x}}^i;\vec{w})$$

显然$q_j^i(a,b)$ 表示在$p(\vec{s}|{\vec{x}}^i;\vec{w})$ 分布下，在$j$ 时刻状态为$b$，$j-1$ 时刻状态为$a$ 的概率，可以递推求解，这里可以用动态规划的方式。

上面大致讲了参数学习过程，实际在代码实现时，只要定义好目标函数即可，大部分深度学习框架可以自动求导，更新参数。

解码过程

解码过程只需要分子最大即可，故解码得分不一定在0-1之间
$$argma{x}_{\vec{s}\in S^m}\frac{exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))}{{\sum }_{\overrightarrow{s^{\prime }}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\overrightarrow{s^{\prime }}))}$$
$$=argma{x}_{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))$$
$$=argma{x}_{\vec{s}\in S^m}\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})$$
$$=argma{x}_{\vec{s}\in S^m}\vec{w}\cdot \sum _{j=1}^m\vec{\varphi }(\vec{x},j,s_{j-1},s_j)$$
$$=argma{x}_{\vec{s}\in S^m}\sum _{j=1}^m\vec{w}\cdot \vec{\varphi }(\vec{x},j,s_{j-1},s_j)$$

上述公式中 $\vec{x}$ 表示某一个输入样本，$j$ 表示当前时刻，$m$ 表示序列长度

显然这是可以递推的问题，可以用维特比算法解决。

viterbi 维特比算法核心：在到达每一列的时候都会删除不符合最短路径要求的路径，大大降低时间复杂度。更详细可参考：如何通俗地讲解 viterbi 算法？

故本问题，在$j$时刻的每个状态上，需要保留和标记从$j-1$ 时刻递推到 $j$ 时刻时最大得分路径。

• 初始时，$j=1$ 时
  $$\pi [1,s]=\vec{w}\cdot \vec{\varphi }(\vec{x},1,s_0,s)$$

  $s_0$ 表示初始状态，初始时，需要保留到每个状态的路径，此时不需要过滤得分低的路径（因为初始时，一个状态只有一个路径)

• 当 $j=2...m；s=1...k$ 时
  $$\pi [j,s]=ma{x}_{s^{\prime }\in S}[\pi [j-1,s^{\prime }]+\vec{w}\cdot \vec{\varphi }(\vec{x},j,s^{\prime },s)]$$

  每个时刻，都在前一个时刻最大路径基础上，选择最大得分路径，$\pi [j-1,s^{\prime }]$在前一个时刻，每个状态的最大得分路径，然后加上从$j-1$ 到 $j$ 的路径得分

由此可得：
$$ma{x}_{s_1...s_m}\sum _{j=1}^m\vec{w}\cdot \vec{\varphi }(\vec{x},j,s_{j-1},s_j)=ma{x}_s\pi [m,s]$$
通过上述分析，我们知道该过程的时间复杂度为$O(m{k}^2)$

BiLSTM-CRF

由上述分析可知，CRF的目标函数为：
$$L(\vec{w})=logp(\vec{s}|\vec{x};\vec{w})$$

$$=log(\frac{exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))}{{\sum }_{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))})$$

$$=\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))-log(\sum _{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})))$$

目标函数越大越好，损失函数取负即可

再由CRF原始论文 Conditional Random Fields: Probabilistic Models for Segmenting and Labeling Sequence Data 的定义：
$$\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})=\sum _{j,k}{\lambda }_k{f}_k(s_{j-1},s_j,\vec{x},j)+\sum _{j,k}{\mu }_k{g}_k(s_j,\vec{x},j)$$

可知：$\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})$ 由两部分组成，第一项相当于转移概率矩阵，第二项可以理解为发射概率，

其发射概率可由BiLSTM网络得到。而转移概率矩阵可以理解为BiLSTM-CRF模型需要学习的参数矩阵。

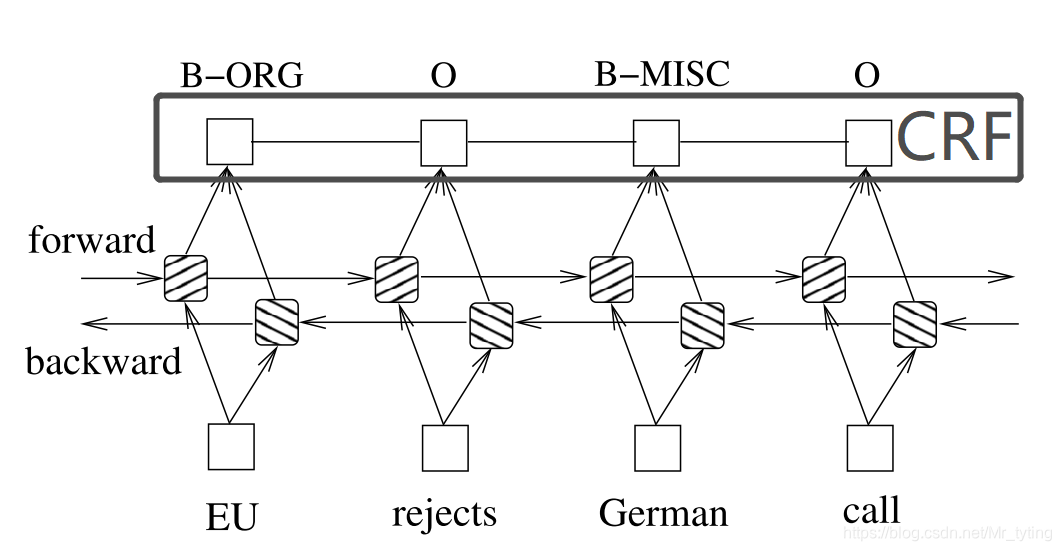

如上图就是$BiLSTM-CRF$ 的网络结构图，输入的词，输出的是词性。需要注意的是，上图中，词性不仅受$BiLSTM$影响，还受上一时刻的词性影响。

通过模型可以求得发射矩阵和转移矩阵表达式，从而可以得到目标函数
用BiLSTM显然是有好处的，可以结合上下文两个方向内容来做sequence tagging
定义好参数和目标函数，深度学习框架可以直接求导

该部分代码实现后面会有详细分析。

各模型比较

生成模型到判别模型

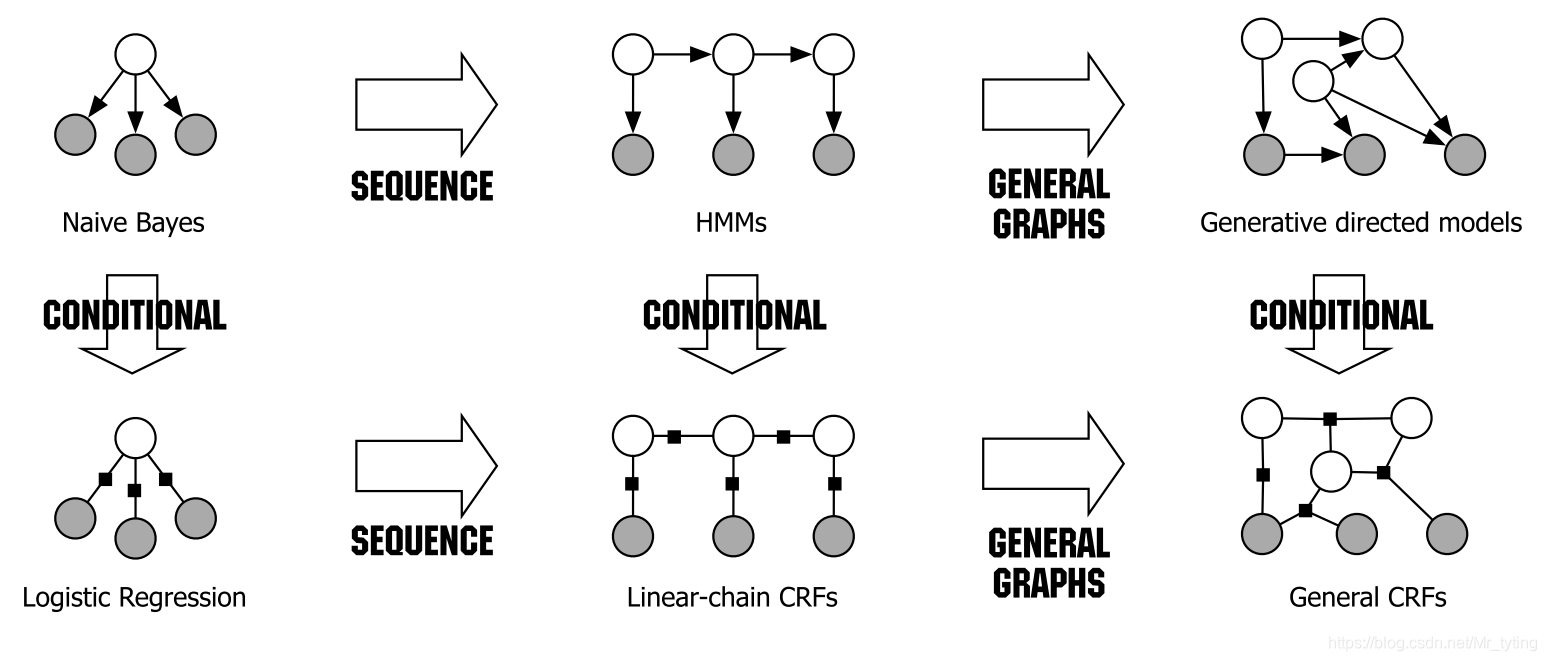

上图中白色圆圈表$Y$，灰色圆圈表示$X$。

有向图表示一个生成模型，其中输出（$Y$）在拓扑上先于输入（$X$），即没有$x\in X$可以是输出$y\in Y$的父对象。本质上，生成模型是直接描述 输出如何概率地“生成”输入的模型。

在$naiveBayes$ 中：
$$p(y|X)=\frac{p(X|y)\cdot p(y)}{p(X)}\propto p(X,y)$$

显然里面有$p(X|y)$，是对$P(X,y)$ 建模，是生成模型，有向图

而逻辑回归：

$$p(y=j|x)=\frac{e^{x^T{w}_j}}{{\sum }_{k=1}^K{e}^{x^T{w}_k}}$$

是对$p(y|X)$ 建模，是无向图

log linear models

目标函数形如：

$$p(y|x;\vec{w})=\frac{exp(\vec{w}\cdot \vec{\varphi }(x,y))}{{\sum }_{y^{\prime }\in \mathbf{y}}exp(\vec{w}\cdot \vec{\varphi }(x,y^{\prime }))}$$

如上面所讲到的 MHMM 和 CRF、logistics回归等模型的目标函数都是形如上式。均是log linear model。

Logistics model是对非序列样本（表格数据）来说，而CRF、MHMM是对序列数据而言。故上图中Logistics model 通过 SEQUENCE 可变成序列数据上的CRF。

BiLSTM-CRF代码分析

代码参考自 pytorch-BiLSTM-CRF-tutorial

CRF的目标函数为：
$$L(\vec{w})=logp(\vec{s}|\vec{x};\vec{w})$$

$$=log(\frac{exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))}{{\sum }_{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))})$$

$$=\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))-log(\sum _{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s})))$$

分子较为好算，分母需要计算每个时刻所有状态

获取由BiLSTM模型得到的发射概率矩阵（所有时刻的）

def _get_lstm_features(self, sentence):
    self.hidden = self.init_hidden()
    embeds = self.word_embeds(sentence).view(len(sentence), 1, -1)
    lstm_out, self.hidden = self.lstm(embeds, self.hidden)
    lstm_out = lstm_out.view(len(sentence), self.hidden_dim)
    lstm_feats = self.hidden2tag(lstm_out)
    return lstm_feats

上述代码中的sentence为一个源句子的idx序列，self.hidden2tag为模型中定义好的参数矩阵nn.Linear(hidden_dim, self.tagset_size)，用来将BiLSTM的输出映射到tag空间，方法返回的lstm_feats形状为[batch_size, time_step, tag_nums]

得到每个时刻的发射概率矩阵后，再看看怎么结合转移矩阵计算分母的
首先得先定义转移参数矩阵：

self.transitions = nn.Parameter(
            torch.randn(self.tagset_size, self.tagset_size))

每两个相邻时刻的转移矩阵是共享的，self.transitions[tags[i + 1], tags[i]] 表示上一个时刻的状态为tags[i]到当前时刻状态为tag[i+1]的概率

def _forward_alg(self, feats):
        # Do the forward algorithm to compute the partition function
        init_alphas = torch.full((1, self.tagset_size), -10000.)
        # START_TAG has all of the score.
        init_alphas[0][self.tag_to_ix[START_TAG]] = 0.

        # Wrap in a variable so that we will get automatic backprop
        forward_var = init_alphas

        # Iterate through the sentence
        for feat in feats: ## 遍历每个时刻
            alphas_t = []  # The forward tensors at this timestep
            for next_tag in range(self.tagset_size): ##在每个时刻遍历所有可能的状态
                # broadcast the emission score: it is the same regardless of
                # the previous tag
                emit_score = feat[next_tag].view(
                    1, -1).expand(1, self.tagset_size) ### 获取在当前时刻为当前状态的发射概率
                # the ith entry of trans_score is the score of transitioning to
                # next_tag from i
                trans_score = self.transitions[next_tag].view(1, -1) ### 从上一时刻所有状态到当前时刻该状态的转移概率（向量）
                # The ith entry of next_tag_var is the value for the
                # edge (i -> next_tag) before we do log-sum-exp
                next_tag_var = forward_var + trans_score + emit_score ### 发射概率+ 转移概率
                # The forward variable for this tag is log-sum-exp of all the
                # scores.
                alphas_t.append(log_sum_exp(next_tag_var).view(1)) ### 将到该时刻该状态的所有路径得分加起来
            forward_var = torch.cat(alphas_t).view(1, -1)
        terminal_var = forward_var + self.transitions[self.tag_to_ix[STOP_TAG]]
        alpha = log_sum_exp(terminal_var)
        return alpha

上述代码中遍历了所有时刻，在每个时刻遍历了所有可能的状态，得到了目标函数的分母。

另外这里需要注意代码中的log_sum_exp函数

def log_sum_exp(vec):
    pdb.set_trace()
    max_score = vec[0, argmax(vec)]
    max_score_broadcast = max_score.view(1, -1).expand(1, vec.size()[1])
    return max_score + \
        torch.log(torch.sum(torch.exp(vec - max_score_broadcast)))

分母中
$$log\sum _{\vec{s}\in S^m}exp(\vec{w}\cdot \vec{\Phi }(\vec{x},\vec{s}))$$
$$=log\sum _i^K{e}^{scor{e}_i}$$
$$=A+log(\sum _{i=1}^K{e}^{scor{e}_i-A})，A=max(a_1...a_K)$$

K表示一共总共的路径数量

训练时，分子(gloden_score) 计算

    def _score_sentence(self, feats, tags):
        # Gives the score of a provided tag sequence
        score = torch.zeros(1)
        tags = torch.cat([torch.tensor([self.tag_to_ix[START_TAG]], dtype=torch.long), tags])
        for i, feat in enumerate(feats):
            score = score + \
                self.transitions[tags[i + 1], tags[i]] + feat[tags[i + 1]]
        score = score + self.transitions[self.tag_to_ix[STOP_TAG], tags[-1]]
        return score

由此可以得到CRF的损失函数了

def neg_log_likelihood(self, sentence, tags):
    feats = self._get_lstm_features(sentence)
    forward_score = self._forward_alg(feats)
    gold_score = self._score_sentence(feats, tags)
    return forward_score - gold_score

解码维特比部分代码很简单，这里不再详述
至此，BiLSTM核心代码分析完毕。

个人总结

CRF可以理解，将发射矩阵和转移矩阵联合建模，避免了HMM的独立建模的问题；同时CRF有时在全局（所有时刻）上进行归一化，避免了MHMM的label bias问题。

参考文献

• http://www.cs.columbia.edu/~mcollins/crf.pdf
• https://people.cs.umass.edu/~mccallum/papers/crf-tutorial.pdf
• https://cs.nju.edu.cn/daixinyu/CRF.pdf
• https://speech.ee.ntu.edu.tw/~tlkagk/courses/ML_2016/Lecture/Sequence.pdf
• https://pytorch.org/tutorials/beginner/nlp/advanced_tutorial.html
