PyMOL作图:设置标签(Label)
PyMOL标签(Label)的默认字体、大小和位置等参数通常需要进行调整以满足出版图片的高质量要求。因此,我们需要深入了解标签的详细信息,以设置适当的标签参数。在PyMOL中,使用Label
和set
命令可以轻松修改标签的各种属性,包括标签大小(label size)、标签颜色(label color)、标签位置(label positioning)、标签字体(label font)等等。在下面的示例中,我们将以1a0q结构的可视化展示为例,逐一尝试不同的标签设置。
1. 标签大小(label size)
默认的标签大小为14可能不够清晰,可以尝试调整标签大小以适应图片的要求。以下我们的目标是给1a0q结构中的锌离子加上“Zn”的标签,具体在PyMOL的命令行中操作如下:
#下载1a0q
fetch 1a0q
#修改背景色为白色
bg_color white
#移除所有水分子
remove resn HOH
#给锌离子加上标签标注
label resn ZN, "Zn"
#设置标签大小,增加至30
set label_size, 30

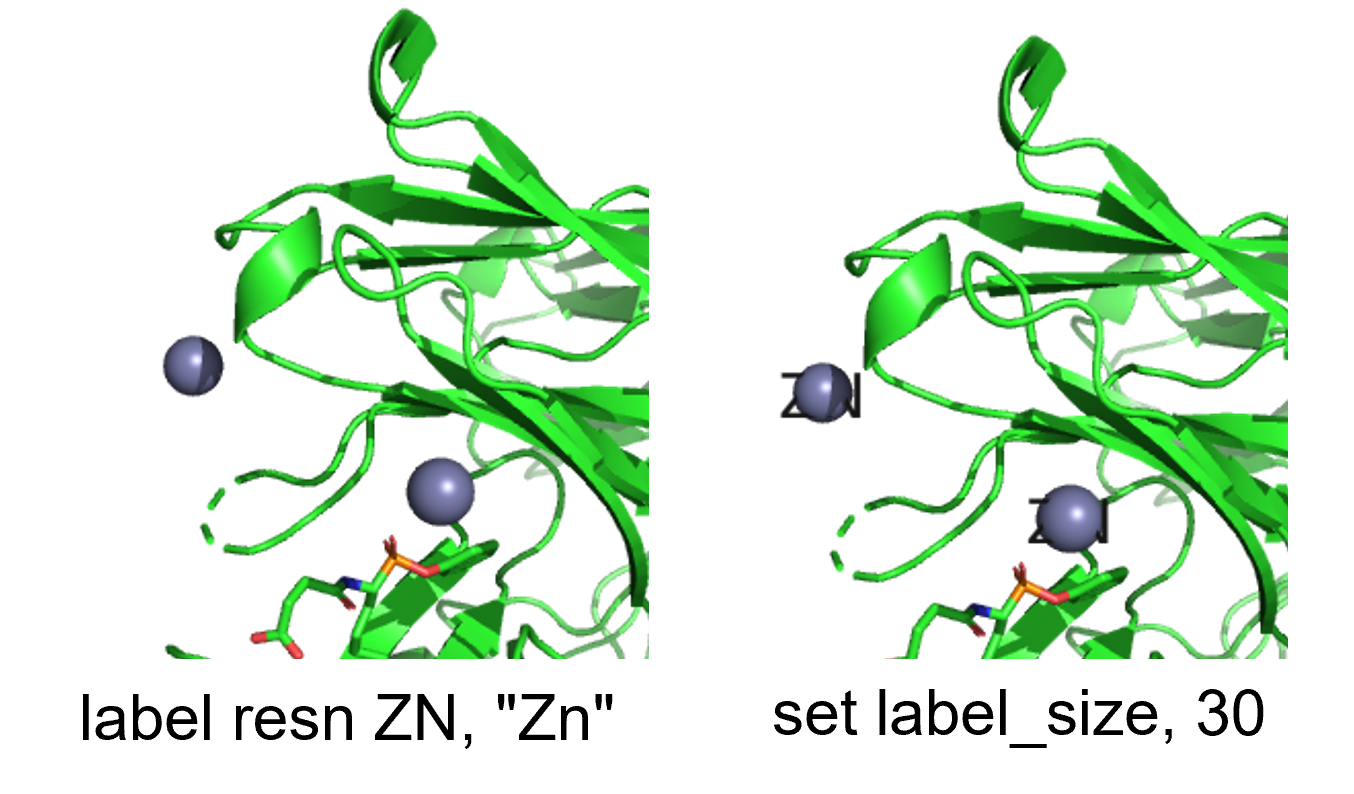

最终效果如下⬇:
由于默认字体大小为14,所以尽管加了标签也看不出来(如上图左)。因此我们增加标签至30,但其效果显示的不尽人意(如上图右),还需要将标签的位置进行调整。
2. 标签位置(label positioning)
标签可能需要根据需要移动到更合适的位置,设置标签相对于原始 X、Y、Z 坐标的任何偏移。使用鼠标在Mouse下选择进入3 Botton editing模式,并按ctrl用鼠标左键点击来拖动标签至合适的位置;ctrl-shift-left_click 可以在 z 方向移动标签。 最终我们可以将锌离子的标签移至合适的位置,效果如下图所示。
3. 自定义标签颜色(label color)
默认颜色可能与背景不够对比,我们可以自定义标签文本的颜色。可以为不同的对象选择使用不同颜色的标签。例如将锌离子的标签颜色从默认的黑色修改为红色。
set label_color, red, resn ZN
最终效果如下图所示:
4. 标签字体(label font)
如果你需要调整发表文章中所有图片标注的字体,将他们统一设置为一种字体,那么label_font_id是一个必须了解的元件。
4.1 PyMOL中label的字体与对应的id
下表中是PyMOL所支持设置渲染标签的字体。可以根据自己的需要对照下表选择字体后确认字体的的id。
Name | label_font_id |
---|---|
Sans | 5 |
Sans Oblique | 6 |
Sans Bold | 7 |
Sans Bold Oblique | 8 |
Serif | 9 |
Serif Oblique | 17 |
Serif Bold | 10 |
Serif Bold Oblique | 18 |
Mono | 11 |
Mono Oblique | 12 |
Mono Bold | 13 |
Mono Bold Oblique | 14 |
Gentium Roman | 15 |
Gentium Italic | 16 |
特殊字符串
Code | Character | Name |
---|---|---|
u"\u03b1" | α | Alpha |
u"\u03b2" | β | Beta |
u"\u00c5" | Å | Ångström |
u"\u00b1" | ± | plus/minus |
u"\u00b2" | ² | superscript 2 |
4.2 测试字体修改
在PyMOL中的使用方法如下:
set label_font_id, 9
通过以上调整,我们可以更好地控制和定制标签以满足出版图片的质量要求。这些设置可以根据具体需求进一步微调,以确保生成的图像完美呈现所需的信息。
