什么是单应性？

图像中的2D点(x,y)(x,y)可以被表示成3D向量的形式(x1,x2,x3)(x1,x2,x3)，它被叫做点的齐次表达，位于投影平面P上。所谓单应就是发生在投影平面P上的点和线可逆的映射。其它叫法包括射影变换、投影变换和平面投影变换等。

单应变换矩阵是一个3*3的矩阵H。这个变换可以被任意乘上一个非零常数，而不改变变换本身。所以它虽然具有9个元素，但是具有8个自由度。这意味这它里面有8个未知参数待求；矩阵中[3,3]位置的变量值为1。

典型地，可以通过图像之间的特征匹配来估计单应矩阵。

和其它几何变换的比较

更好地理解单应变换，可将它与其它几何变换做比较。单应变换具有8个自由度，其它一些更简单的变换也是3*3矩阵，只不过它们包含一些特定的约束来降低自由度的数量。

从紧约束至松约束，逐步接近单应变换，下面展示了这些变换的层级，以及展示把单应变换分解成简单变换的集合。

刚体变换

它是保持欧式距离的变换，这意味着图像之间只有2D旋转和2D平移运动。它只有3个自由度。刚体变换表示如下：其中R是个2*2的旋转矩阵，t是2维列向量，0T是为0的二维行向量。

相似变换
相比刚体变换增加了均匀的缩放。均匀的意思是各个方向的缩放比例相同。尺度变换增加了一个自由度，所以自由度为4。和刚体一样，具有保角性。点之间的距离不再保持不变，但距离比保持不变。相似变换表示如下，s是缩放尺度。：

仿射变换

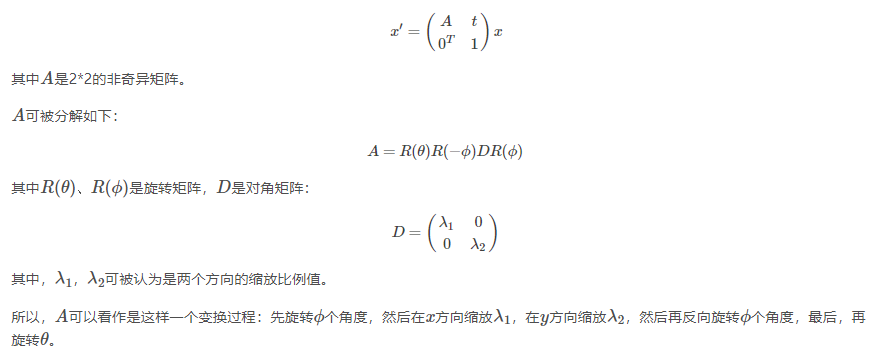

仿射变换和相似变换近似，不同之处在于：相似变换具有单一旋转因子和单一的缩放因子，而仿射变换是两个旋转因子和两个缩放因子的组合。所以它又多了两个自由度，共6个自由度。和相似变换不同，它不具有保角性和保持距离比的性质。尽管如此，它仍具有“保持平行”的特性，即原图的平行线，变换后仍是平行线。仿射变换表示如下：

投影变换

千呼万唤始出来，终于到了投影变换，或者叫做单应变换。投影变换是齐次坐标下非奇异的线性变换。然而在非齐次坐标系下却是非线性的，这说明齐次坐标的发明是很有价值的。投影变换比仿射变换多2个自由度，具有8个自由度。上面提到的仿射变换具有的“不变”性质，在投影变换中已不复存在了。尽管如此，它还是有一项不变性，那就是在原图中保持共线的3个点，变换后仍旧共线。投影变换表示如下：

透视变换

到此为止，我们已经领教了2D到2D的变换。另外一个受到广泛研究的变换是透视变换，它描述了将空间3D点投影成2D点的变换。这种投影发生于这种情形：相机拍摄真实世界多幅图像，然后将结果显示在一副图像平面上。

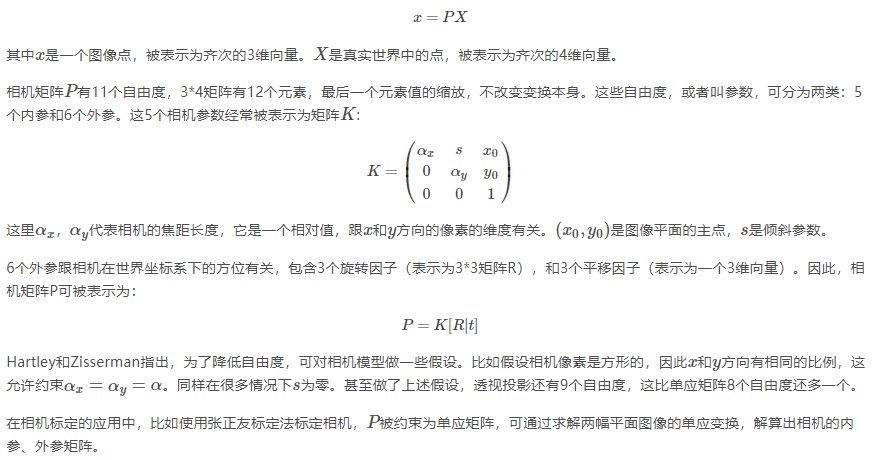

在齐次坐标下，透视投影被表示为一个3*4的相机矩阵P，如下：

2、原理介绍

单应性矩阵：在两视几何中，可以这样理解，两架相机拍同一空间上得到两幅图像AB，其中一幅A在另一幅B存在一种变换而且是一一对应的关系，这种一一对应的关系可以用矩阵来进行表示，即为单应矩阵 。

透视变换与单应性变换：
两者联系：
都用于计算单应矩阵，即解一个线性方程组。由于单应矩阵有8个未知数（3*3，其中第9个数为1），所以至少需要4个点（每个点包括x,y，提供2个约束方程）。

两者区别：
1.计算方法不同：通过跟踪源码，发现getPerspectiveTransform用的是SVD分解，findHomography看不出是用什么方法（没注释，一堆等式）。但两者计算结果是一样的。

2.输入参数不同：getPerspectiveTransform只会拿前4个点去计算，findHomography则会拿一堆点(>=4)去计算(其是不断从一堆点中重复拿出4个点去计算出一个结果，再采用一些优化算法RANSAC/LMEDS去筛选出最优解)。

3、OpenCV方法

通常的来说求解的变换矩阵有2*3或者3*3矩阵两种方法，一般而言与Affine相关的求解均为2*3矩阵，与Perspective相关的内容均为3*3矩阵。

• estimateRigidTransform()：计算多个二维点对或者图像之间的最优仿射变换矩阵
  （2行x3列），H可以是部分自由度，比如各向一致的切变。#opencv更新之后函数由estimateAffine2D所替.

• findHomography： 计算多个二维点对之间的最优单映射变换矩阵 H（3行x3列） ，使用最小均方误差或者RANSAC方法 。#与上一行方法类似。

• getAffineTransform()：计算3个二维点对之间的仿射变换矩阵H（2行x3列），自由度为6.

• warpAffine()：对输入图像进行仿射变换

• getPerspectiveTransform()：计算4个二维点对之间的透射变换矩阵 H（3行x3列）

• warpPerspective()： 对输入图像进行透射变换

• perspectiveTransform()：对二维或者三维矢量进行透射变换，也就是对输入二维坐标点或者三维坐标点进行投射变换。

• estimateAffine3D：计算多个三维点对之间的最优三维仿射变换矩阵H （3行x4列）

• transform()：对输入的N维矢量进行变换，可用于进行仿射变换、图像色彩变换.

• findFundamentalMat：计算多个点对之间的基矩阵H。
