无障碍轮椅—— 520编码器直流减速电机

已于 2023-08-28 10:09:36 修改
阅读量3.8k 收藏 48
点赞数 2
分类专栏： 智能无障碍轮椅 文章标签： 嵌入式硬件 单片机
于 2023-01-10 11:38:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/NRWHF/article/details/128626558
版权

文章目录

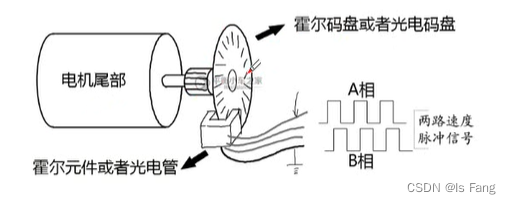

编码器分类

  1. 霍尔编码器（磁式）
  2. 光电编码器（光学式）
    在这里插入图片描述
  • 光电编码器容易收到环境光影响

产品参数

在这里插入图片描述

  • 电机的额定电压为12V，则TB6612FNG电机驱动的VM口一般也是12V

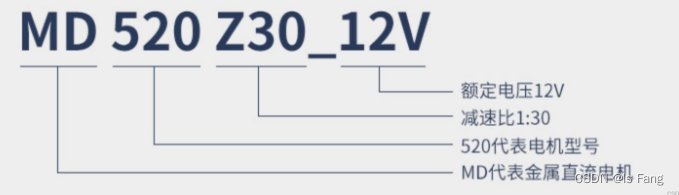

电机型号说明

在这里插入图片描述

电机选型

在减速电机内部马达不变的情况下，减速箱内齿轮减速比与转速和扭矩之间的关系

减速比转速与扭矩适用情况
1：19高转速，低扭矩竞速类小车
1：30转速适中，扭矩适中平衡车
1：56低转速，大扭矩越野车

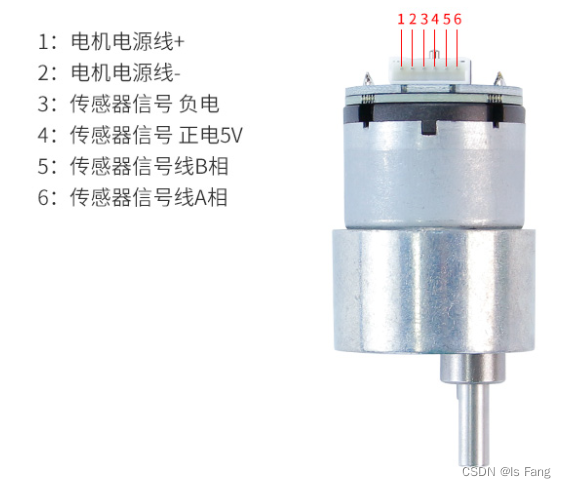

接线说明

在这里插入图片描述

为什么使用直流减速电机

  1. 降低电机速度
  2. 提高输出扭矩

减速电机速度和扭矩根据减速比进行换算

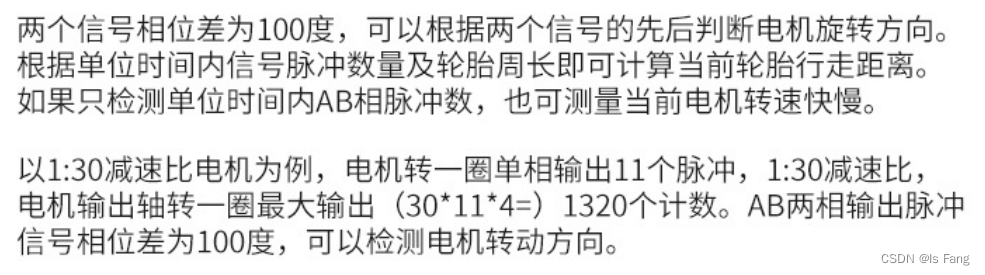

编码器输出说明

在这里插入图片描述

编码器接口测速

STM32——TIM编码器接口

  • 编码器接口测速的使用场景：使用PWM驱动电机，再使用编码器（无接触式的霍尔传感器或光栅）测量电机速度，再用PID算法实现闭环控制

  • 电机测速使用双输出的正交霍尔编码器输出，这种旋转编码器不仅可以测量速度还可以测量旋转方向，编码器的两组A/B输出相位差90度的300个双相脉冲。想要使用脉冲信息测量速度，首先使用定时器定时50ms。编码器转一圈会发送脉冲，一个脉冲可以产生一个中断，在中断函数里令一个变量自加，每产生一个脉冲总脉冲数就加一。之后用脉冲数/300就可得到在这50ms内电机转动得圈数，乘以20就是每秒钟转的圈数。
