3 系统硬件设计

3.1 AT89C51单片机及其最小系统

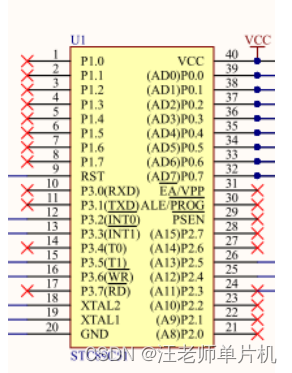

本文的设计是依据单片机的超声波液对检测系统的重新设计，它的核心控制器使用的是AT89C51控制芯片来当作核心的控制器。在这之中AT89C51单片机一共有40个引脚，它的电路所有的引脚图按3-1所示。单片机一共有4个位，包括有P0、P1、P2、和P3这样的总位端口，并且他们均有8个IO口，比如P0之中就含有P0.0-P0.7这样的8个端口，并且可以单独控制每个端口。在这之中P3，P2，P1的端口均有内部的上拉电阻限制，所以能够直接利用，不需要再外部接电阻然后才有上拉的功能，因此P0口的内部并没有自带的上拉电阻，因此在使用功能的时候，如果需要用到P0端口，则需要在P0口的8个端口每个IO口都外接一个5k-10k的电阻，来进行上拉作用，以此才能正常使用，上拉电阻的另一端接地。

图3-1 AT89C51单片机引脚图

3.1.1 晶振电路

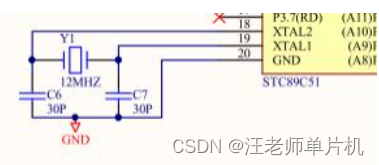

AT89C51单片机晶振电路由一个11.0592MHz的插件晶振元件和两个30pf的电容来构成。他们连接按照如图3-2所示。单片机的两个引脚18和19依次是XTAL2与XTAL1引脚，也就是时钟脉冲的引脚，其引脚依次连接与11.0592兆赫兹晶振的两头，这两电容的一个端口也依次与晶振相互连接电容的另一端进行接地[10]。也就这样构成了晶振时钟的脉冲电路，这一电路是要为单片机供给时钟脉冲，使得单片机延时和定时器计数器和中断等功能的正确实现。

图3-2 晶振电路

3.1.2 复位电路

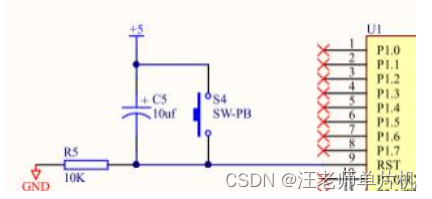

本系统中的单片机复位电路利用一阻值是3k的打电阻与一容值是4.7uf的电容系统来构成，电容之间两端通过并联形成同一按键，这也就是按键系统的复位按键，是用来避免系统死机以至于没有办法实现功能复位[11]。单片机复位电路的电路原理图如图3-3所示。

图3-3复位电路

3.2 HC-SR04超声波模块测距模块

3.3.1 HC-SR04超声波模块

HC-SR04的超声波模块包括两个共用的压电陶瓷的超声传感器，同时给以外围信号的处理电路来组成。这两个压电的陶瓷超声的传感器，其中一个是用来输出超声波的信号，另一个是用来收到反射之后的超声波的信号。因为发出与接收信号都相对较弱，因此要利用外围的信号放大器来增大发出的信号功率，以及把将回来的信号对其放大，以能更稳定地将信号传输给单片机。

模块电器的主要参数：

·使用的电压：DC---5V

·静态的电流：小于2mA

·电平的输出：0-5V

·感应的角度：不大于15°

·探测的距离：2-450cm

·高精度：0.2cm

3.3.2超声波模块的控制

波是能在弹性介质中及逆行传播的机械纵波。依据线性声学的原理，定义声波产生过程中的物理过程描述如下:把一个连续的弹性介质当作是由很多紧密相互连结的质点所构成的。如果外界产生对弹性介质中的质点一定的扰动时，质点就会产生一种能够将其偏离其平衡位置的一种相对运动，这一类的运动将推动与质点相邻的其他质点产生运动。之后，因为介质具有回弹，这些颗粒会一个接一个地回到原来的平衡位置。在惯性的影响下，这些粒子不会再停留在原来的平衡位置，而是会在相反的位置重现上述状态。因此，介质中的质点围绕它们各自的平衡位置，一个接一个地来回移动，把这种来回移动的形式变成了一种波形，并传播到更远的介质中。，形成了波动。一般来说，人类的听觉系统只能接收到20Hz~20KHz的媒质扰动，人类将这种机械波称为声波，而把低于20Hz的声波称为次声波，反之，高于20KHz的声波被称为超声波。

通常情况下，声波具有三种形态：

1.纵波：纵波在固液态三体中传播之时，质点的进行传播的方向与振动方向是一样的。

2.横波：横波的传播方向是和纵波相反的，横波是指的质点再传播的方向和振动反向移动的波，而且这种波就只能可以在固体中进行传播；

3.表面波：表面波是不同于纵波和横波两种波形的一种特殊的机械波，它更像是横波和纵波的综合机械波。这一系统的超声波可以在多个领域之中起到很多的应用，有一个原因是超声波拥有以下几个特点：1.超声波是反射能力强并且是直线传播的机械波。

2.超声波具有非常强大的穿透能力：超声波再固体和液体中传播的时候，受干扰能力较强，不容易隔绝，波形更稳定，可以传到更远的距离。

3.与相同振幅的声波和次声波相比，超声波包含的能量更强:超声波如果具有更高的频高，对应的光束越窄，穿透能力以及定向传播的能力也就愈发的强。

为了利用超声波测量车速，依旧要研究超声波的测距模块它的工作原理。超声波测距模块是一类利用超声波来传输信息的介质。它能够把其他形式的能量转换为需要的频率的超声波能量。超声波能转化为其他形式的能量。

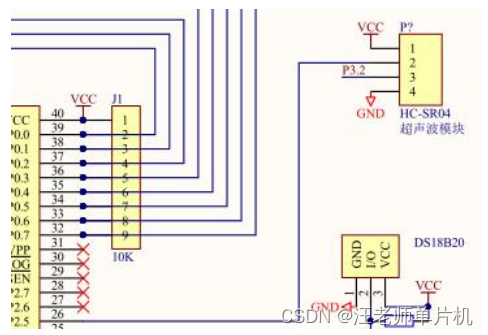

图3-4 HC-SR04超声波测距模块电路连接图

3.3 测距显示电路设计

3.3.1 LCD1602液晶显示屏

LCD1602液晶显示器可以显示字符，它通常用于信息从单片机从内向外的展示。它能够具有2行16字的编程方法，其有着微功耗，显示丰富，成本低廉，轻薄这一系列的优势，而且低功耗、袖珍式仪表的再应用中得到了十分多的投入使用，设计上拥有11指令，通过对寄存器控制可以直接实现这11个指令，包括清屏，读写等，方便程序设计时的简易化。

特点：

·3.3V以及5V工作电压，对比度可以进行条件

·内部含有复位的电路

·负责各类的控制命令,例如：清屏、闪烁字符、闪烁光标、移位显示着一些功能。

·其中含有80字节的数据存储器DDRAM

·其内部具有192个5×7点阵的字型字符产生器CGROM

·8个可灵活进行自定义的5×7的字符发生器CGRAM

与其他的液晶显示屏进行比较，LCD1602的特征有着功耗低、体积小、显示丰富、轻薄，都能被利用在精密仪器和低功耗的系统中[13]。

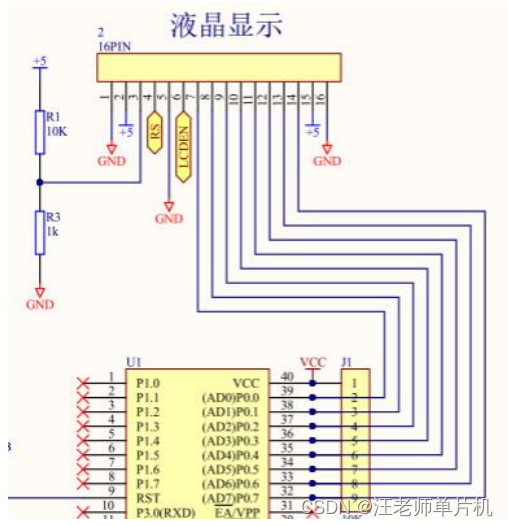

3.3.2 LCD1602的并行控制

1602采用标准的16脚接口，其中：

第1脚：VSS为电源地

第2脚：VCC接5V电源正极

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高(对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度)。

第4脚：RS为寄存器选择，高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5脚：RW为读写信号线，高电平(1)时进行读操作，低电平(0)时进行写操作。

第6脚：E(或EN)端为使能(enable)端,高电平(1)时读取信息，负跳变时执行指令。

第7~14脚：D0~D7为8位双向数据端。

第15~16脚：空脚或背灯电源。15脚背光正极，16脚背光负极。

本系统的仿真图中，可以通过按下滑动变阻器的增加距离和减小距离，来模拟实际的测距，并将距离显示在LCD1602液晶屏上。另外，系统之中还有温度检测的功能，利用温度的传感器，进行对环境温度的检测，并且同样能够显示在LCD1602的液晶屏之上[14]。温度也是可调的，可以通过调节仿真图中的温度检测模块，来模拟实际的温度变化，液晶屏上的数值会根据测量结果的变化而变化。

图3-5 LCD1602液晶模块

3.4 报警和设置电路

3.4.1 蜂鸣器报警电路

通过对HC-SR04超声波测距模块的设置，设定安全距离，将数值反馈至蜂鸣器报警电路中。当距离缩短至设定值，蜂鸣器将收到一高电平，从而发出声音来进行报警。

蜂鸣器报警电路如图3-6所示，蜂鸣器的一端接电源5v正极，另一端接一个单片机P2.2引脚。当超声波测距传感器检测距离液位少于最开始的设定值的时候，单片机能够为PNP三极管的基极提供一个低电平，和蜂鸣器的电路相互连接，蜂鸣器鸣笛，从而起到告知使用者液位已经快要超标的通知作用的功能。

图3-6 蜂鸣器报警电路

3.4.2 按键设置电路

系统可以通过控制台的按键，来调整倒车安全距离，报警阈值设置电路如图3-7所示。当车尾距离车尾后面物体距离小于设置的距离，系统蜂鸣器会鸣笛。控制台包括2个按键，一个是功能键，另一个是调整键。功能键的作用是设置启动，按下功能键之后，系统会启动调整安全距离。调整是一位一位地进行调整的按下功能键，开始从左到右调整，先是第一位的数值，每按一下调整键该位数字就加一，加到9之后归零，然后再加一，以此循环，直到再次按下调整键[15]。再次按下调整键，第一位就确认和保存了。然后进入下一位的设置，方法同第一位一样。设置好之后，这个数值显示在LCD1602液晶屏的右下角。

图3-7 报警阈值设置电路

5 软硬件综合调试

5.1 PROTEUS绘图软件

我们进行电路绘制和调试运行时使用的是一款简单实用的EDA绘图软件，这一款绘图软件是英国LabCenterElectronics公司所研发被称为Proteus的一款绘图软件[18]。这样的一款EDA绘图软件在拥有能够绘制原理图以及仿真调试的功能的同时，其还能够绘制出一份与原理图相对的PCB图文件，将原理图、仿真运行和PCB图三大功能三合一做成一个软件，非常地先进和方便。

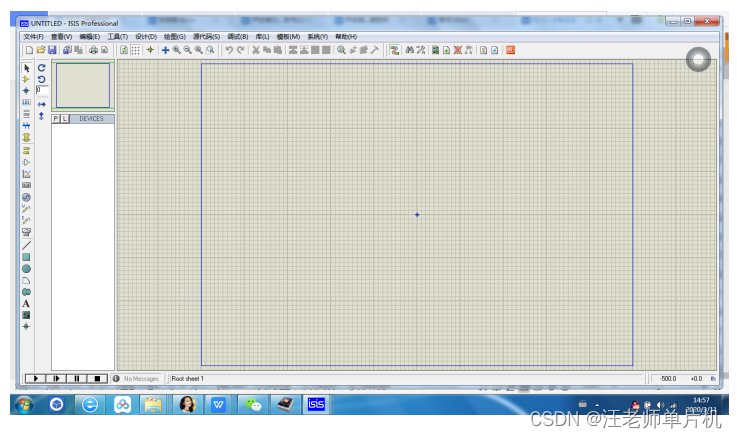

PROTEUS绘图软件是一个有极其丰富功能的仿真绘图软件，这一款仿真软件除了能够实现原理图的绘制，而且可以实现芯片程序的加载和运行过程的模拟和测试，还能实现原理图转成PCB制板图的功能，功能十分强大。其软件界面，如图5-1所示。在最上面所显示是图纸被保存所在的文件夹的名称，左边的是工具栏以及元件这一类信息的加载与显示。它的主界面显示的是电路图的绘制、显示以及模拟运行的位置，主界面与文件夹之间呈现的是界面的工具栏。

图5-1 PROTEUS绘图软件界面

5.2 电路绘制过程

电路图的绘制过程是，先在纸上画出要实现功能的每部分的分电路，想清楚每部分分电路需要实现的功能，然后根据功能检查各个分电路是否正确。都无误之后，就在纸上将各个分电路之间的逻辑关系理清楚[19]，然后在纸上画出整理出来的系统总电路图，然后根据纸上画的总电路图，在EDA仿真软件PROTEUS绘图软件上画出系统的整体电路的仿真图，然后检查电路图，接着对照电路图对系统进行编程。

5.3 仿真原理图

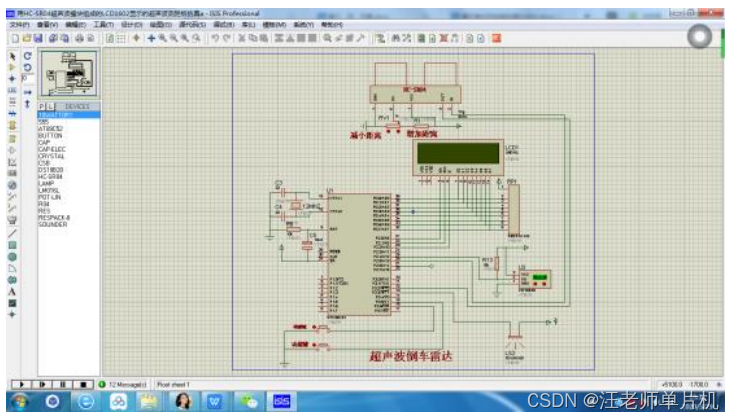

基于单片机的倒车雷达系统在进行运行的开始阶段的仿真图如图5-2所示。期主要是单片机的最小系统，液晶的显示模块、按键的设置模块还有声光报警模块。

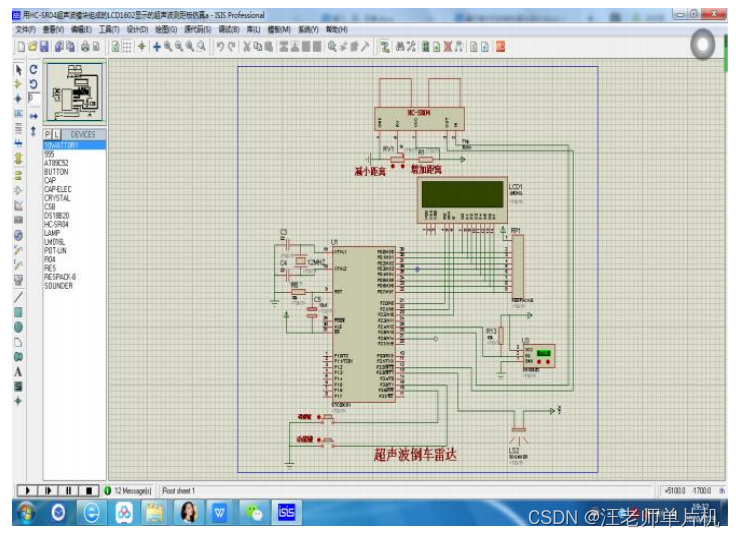

图5-2 系统运行之前的仿真图

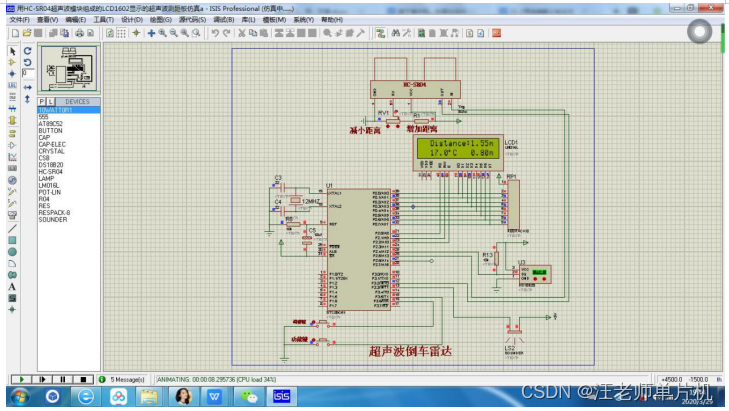

如下图5-3所示为本系统的仿真运行图，当开始运行仿真的时候液晶屏开始显示超声波模块检测到距离数据，此时可以通过调节滑动变阻器可以达到改变超声波检测距离的功能。当检测到距离数值超过设定的阈值时系统开始进行声光报警，检测到的距离数值越小声光报警的频率越高。除此之外系统的阈值可以根据功能按键进行设置。

图5-3 系统开始运行的仿真图

5.4 出现的问题

整个设计的制作过程，并没有遇到太大的困难，不过也有一些小错误。例如，程序代码中有些逻辑语句使用错误，通过软件编译，找到其错误代码的行数，然后进行分析和修改，直到编译成功为止[24]。我们在电路图的绘制过程和程序的编写过程中，出现过很多的问题。例如，一开始驱动蜂鸣器用的是单片机控制三极管，然后三极管来驱动蜂鸣器[25]。但是一直没有调通。后来选择用单片机直接控制蜂鸣器，结果就调通了。而且效果非常好。

系统整体硬件电路图
