用2片3-8译码器拼接成4-16译码器

一.实验内容
1.用两片74138译码器拼接成4-16译码器
2.验证仿真电路的正确性
3.注意观察输出信号的毛刺

二.实验步骤

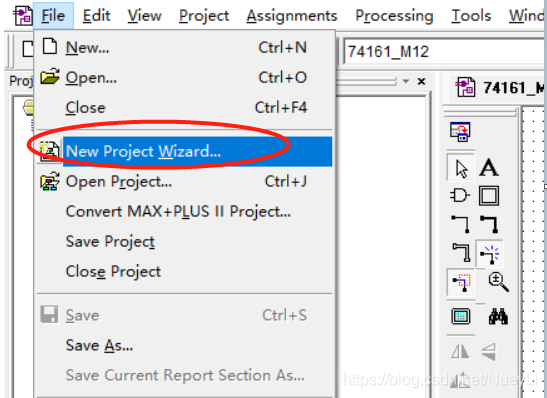

1，新建工程
在这里插入图片描述

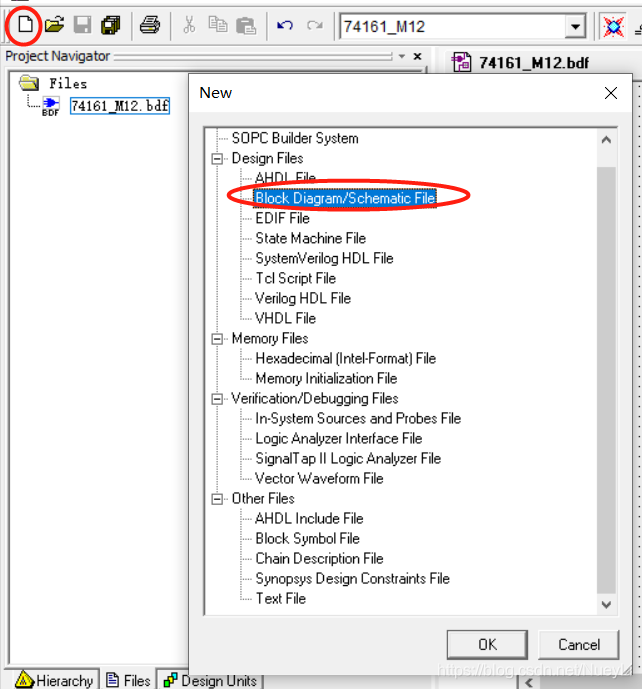

2，新建bdf文件
在这里插入图片描述
3，双击空白处寻找需要的元件进行搭建：

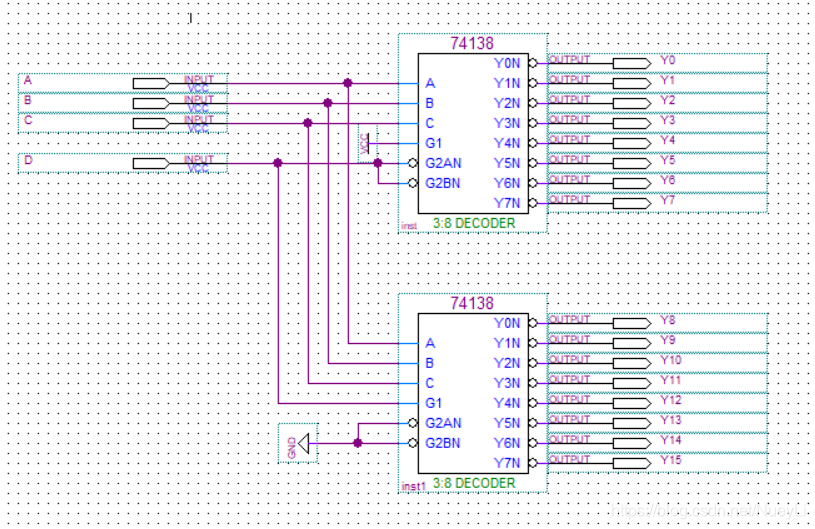

BDF文件中的电路搭建
4，编译
在这里插入图片描述

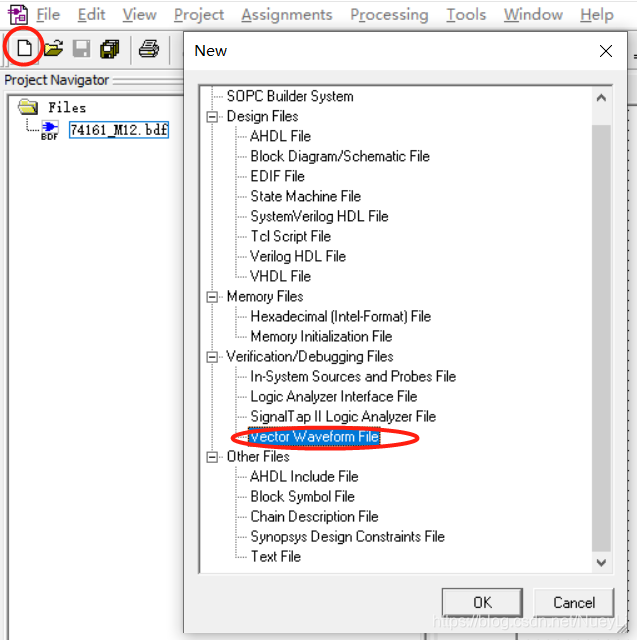

5，新建波形仿真vwf文件
在这里插入图片描述

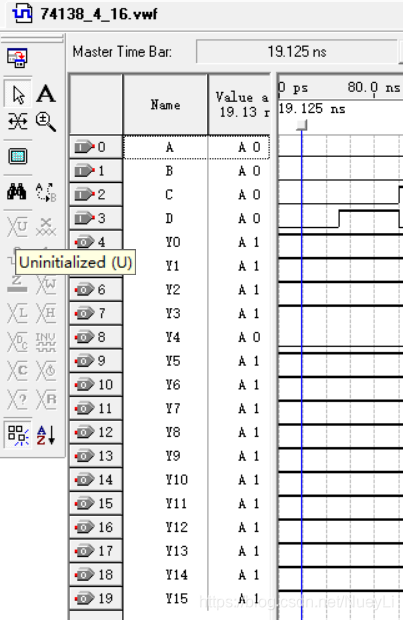

6，在波形仿真文件中双击空白处添加输入输出引脚
在这里插入图片描述
7，设置输入波形
