AD936x+ZYNQ搭建收音机（二）含视频演示

非官方列表中板卡应用

后续更新

收音机应用

书接上回《AD936x+ZYNQ搭建收音机（一）》

硬件：SDR硬件平台

开发平台：Windows

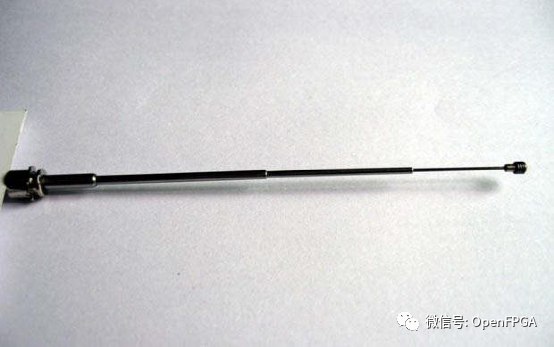

附件：收音机天线

注意：天线接口要选择和自己SDR平台对应的座子接口，目前常见的都是SMA接口。其他接口自行想办法将天线接到SDR的RX接口。

收音机软件使用-SDR#(SDRSharp)

1.1 SDRSharp下载设置指南-以RTL-SDR为例

SDRSharp是 Windows （（在Windows 10/8/7 32/64位上测试）（与XP / Vista不兼容））上最常用的 SDR 程序。

一、SDR平台。对于大多数应用来说，最便宜和最好用得的是RTL-SDR。

二、必须安装 Microsoft  .NET 5.0 （https://dotnet.microsoft.com/download/dotnet/thank-you/runtime-desktop-5.0.2-windows-x86-installer）或更新的可再发行版才能使用 SDRSharp。按照链接安装可再发行组件。大多数 PC 可能尚未安装 .NET 5.0。请注意，.NET 5.0 与 Windows XP 不兼容。如果您运行的是 XP，请向下滚动此页面并查找 HDSDR 或 SDR-Console 安装指南。请注意，在某些计算机上， 如果尚未安装Visual C++ （https://www.microsoft.com/en-us/download/404Error.aspx），您可能还需要安装它。

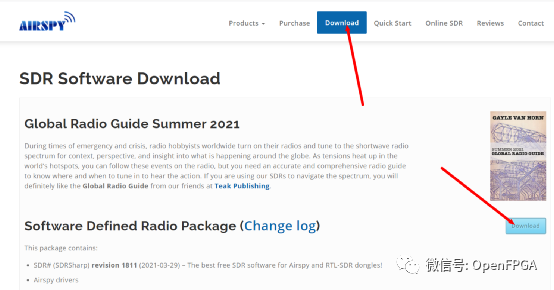

转到 www.airspy.com并在顶部菜单中找到下载按钮。单击“软件定义的无线电包”标题旁边的下载按钮以下载 sdrsharp-x86.zip。

三、将 sdrsharp-x86.zip 解压缩（解压缩）到您 PC 上的一个文件夹中。（重要！很多有问题的人都忘记了这一步！不要从 zip 文件中运行文件，否则以下步骤将失败）。（此外，请勿解压到 Program Files 目录中的文件夹中，否则安装可能会失败，因为这些文件夹通常会被 Windows 自动设为只读）。

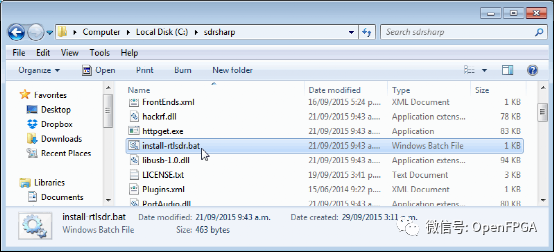

四、从解压缩的文件夹中双击install-rtlsdr.bat。这将启动一个命令提示符，它将下载使 SDRSharp 与 RTL-SDR 一起工作所需的所有驱动程序。完成后，命令提示符将在几秒钟后自动关闭。如果bat文件运行成功，rtlsdr.dll和zadig.exe文件将被下载到SDR#目录中。如果没有下载它们，那么您的 PC 或防火墙可能配置错误，并且可能无法运行批处理文件（检查文件夹是否不是只读的，并且不在 Program Files 目录中）。



如果 install-rtlsdr.bat 无法下载 dll 或 zadig，请手动安装驱动程序（https://rtl-sdr.com/manual-installation-of-sdr）。如果 Zadig 小于 5000kB (5MB)，则下载失败，您应该手动下载 Zadig（https://zadig.akeo.ie/downloads/）。

五、插入SDR设备。

六、在解压 sdrsharp 文件的文件夹中，找到名为zadig.exe的文件。右键单击此文件并选择“以管理员身份运行”。

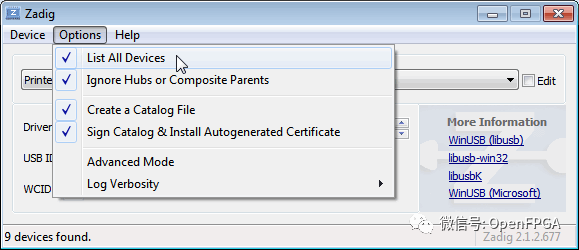

七、在 Zadig 中，转到“选项->列出所有设备”并确保选中此选项。如果您使用的是 Windows 10，在某些情况下，您可能还需要取消选中“Ignore Hubs or Composite Parents”。

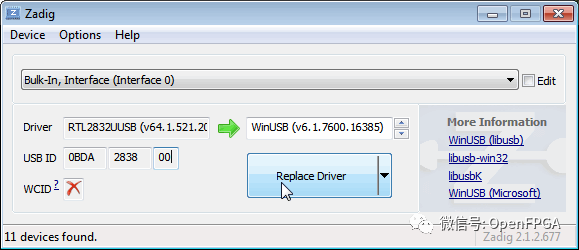

八、从下拉列表中选择“批量输入，接口（接口 0） ”。请注意，在某些 PC 上，您可能会看到诸如 RTL2832UHIDIR 或 RTL2832U 之类的内容，而不是大量的界面。这也是一个有效的选择。不要选择“USB 接收器（接口 0）或接口 1”或其他任何东西，否则您将覆盖该驱动程序！仔细检查 USB ID 是否显示“0BDA 2838 00”，因为这表明已选择加密狗。

九、我们需要安装 WinUSB 驱动程序，因此还要确保在显示驱动程序的位置旁边的箭头后面的框中选择了WinUSB（这是默认选择）。-请注意，有些人在此步骤中有些困惑。目标是安装 WinUSB 驱动程序。所以要清楚，箭头左边的框显示当前安装的驱动程序，而箭头右边的框显示下一步将安装的驱动程序。第一次打开 zadig 时，左侧的框将显示“无”或 Windows 安装的默认 DVB-T 驱动程序 (RTL2832UUSB)，具体取决于您的 Windows 配置和版本。

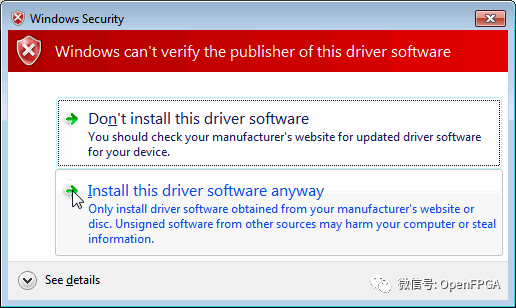

十、单击替换驱动程序。在某些 PC 上，您可能会收到无法验证发布者的警告，但只需单击“仍然安装此驱动程序软件”接受它。这将安装将加密狗作为软件定义无线电运行所需的驱动程序。请注意，如果您将加密狗移动到另一个 USB 端口，或者想要一起使用两个或多个加密狗，您可能需要再次运行 zadig.exe。

十一、打开SDRSharp.exe并将“源”下拉框设置 为 “ RTL-SDR（USB） ”。这个“来源”选项卡在左上角。 （请注意，第一次执行此操作时，您可能会收到一条智能屏幕消息，表明 Windows 已保护您的 PC，这是误报。只需单击“更多信息”，然后单击“仍然运行”）。

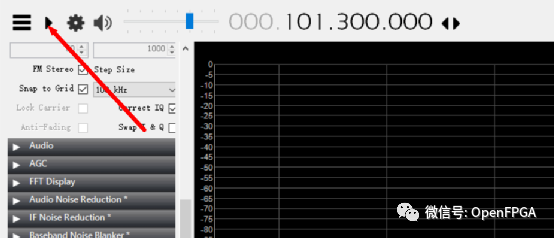

十二、按下播放按钮（向右的三角形）。您的 RTL-SDR 软件无线电现在应该已经设置好并可以使用了！如果一切正常，您应该能够开始调谐频率。

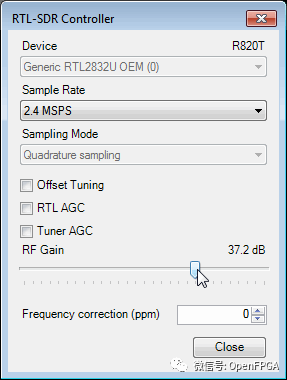

十三、重要的！不要忘记通过按下播放按钮顶部的配置按钮（看起来像一个齿轮）来调整射频增益设置。默认情况下，RF 增益设置为零。零增益可能只会接收到非常强的广播 FM - 增加增益直到您开始看到其他信号。

十四、关于详细的设置可以参考《SDR#参考指南》：https://airspy.com/download

1.2 添加SDR#插件

SDR#里本身自带一些插件，但是也可以自主安装一些外置插件，具体插件可以在http://www.rtl-sdr.com/sdrsharp-plugins/中一一下载，这里就不一一介绍了。

这里以waterfall（音频瀑布）插件为例，介绍插件的安装方法：

1.将在网站上下载来的配置文件直接拷贝进sdrsharp的文件夹里。

2.找到sdrsharp文件夹里的Plugins.xml文件，以记事本格式打开，并在和两行之间添加该插件的启动命令（添加进去可能会出现错误，这是因为网站文字格式的原因，自己修改成跟上面原有的格式一样就行了，比如：英文双引号和中文双引号，value前后有没有空格）（这个命令在网站下载时的下载说明里会有，打开之后里面是已经有了一些命令的，这些就是sdrsharp自带的插件的启动命令），保存。

3.打开sdr#，插件就可以使用了。

（参考：http://blog.sina.com.cn/s/blog_17b9506990102xxp8.html）

使用实例

经过1.1安装软件并添加驱动后，和1.2下载适用自己平台的插件后就可以开始进行收音机搭建了。

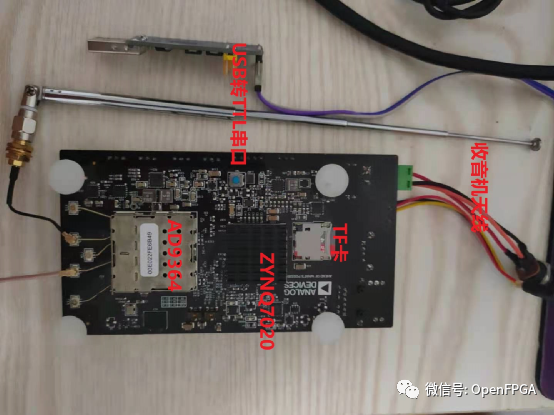

一、搭建平台，插入SD卡，连接收音机天线，本人搭建的平台如下：

二、上电，通过串口查看平台运行情况

看到上面的情况证明系统已经起来，如果打印卡在某个地方就需要排查自己制作的系统那部分出错。

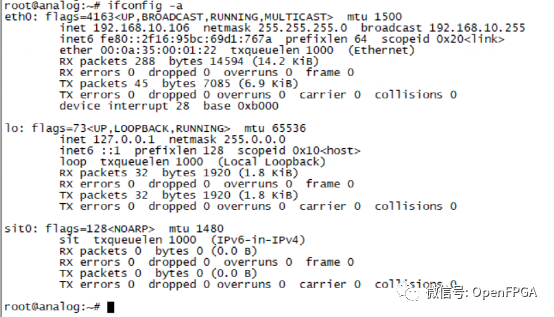

输入ifconfig –a  ，查看网络IP（需先插上网口），因为我使用的平台只能通过网络和PC进行数据交互。

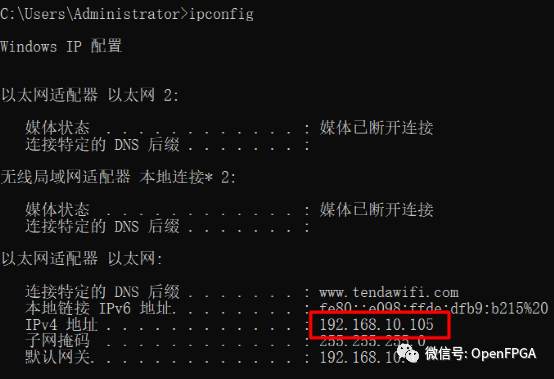

IP地址：192.168.10.106 设置电脑端IP：192.168.10.105（和板卡同频段即可）

接下来打开SDR#（SDRsharp）：

打开软件后的界面及说明如下:

按照下图进行设置：

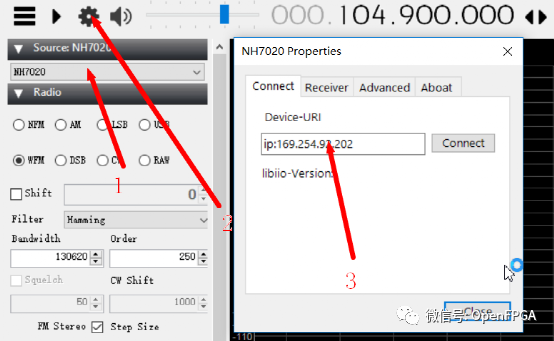

1、选择和板卡或者自己添加的插件的型号，这里选择NH7020；

2、点击设置按钮就会出现设置IP地址界面；

3、设置自己板卡端IP，刚刚查询到的IP是：192.168.10.106,，修改即可；

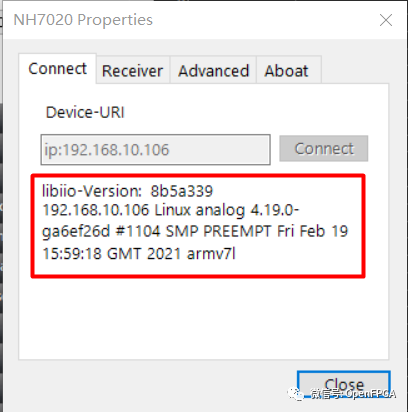

4、点击connect后就会出现下图板卡端信息；

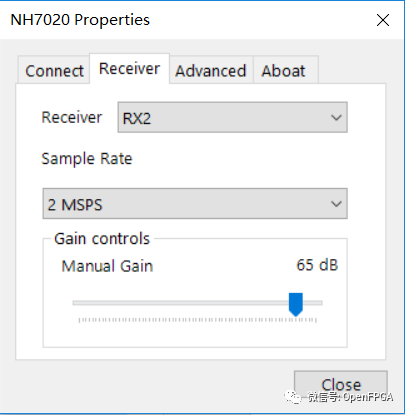

5、设置接收端增益，点击上图界面的Receive选项，就可以设置接收端增益，根据实际调整即可；

6、点击CLOSE，回到主界面：

点击“开始”按键开始接收广播；

7、调整接收频率

鼠标放到相关数字上面，滚动滚轮即可调整频率，自己选择喜欢的电台即可，enjoy！

收音机软件使用视频演示

BGM：1、Something_Just_Like_This-The_Chainsmokers_Coldplay

2、Maya

BY：原来的视频剪辑软件到期了，换了PR，用的还不习惯，本来想要加一些文字解释的，但是试了几次用的还不习惯......
