文章介绍了BluespecSystemVerilog(BSV)作为一种高级硬件描述语言，用于提高复杂数字电路设计的效率。相比于Verilog，BSV提供更高的抽象层次，有助于简化设计。作者通过设计《太空入侵者》游戏，展示了BSV在状态机设计和算法表达上的优势，但同时也指出BSV的编译时间较长可能影响开发周转时间。尽管如此，BSV在仿真速度和代码简洁性方面具有潜力。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Bluespec SystemVerilog (BSV) 是由Arvind 开发的 Bluespec 语言，这是一种高级功能硬件描述编程语言，本质上是Haskell（Haskell ( / ˈh æs k əl / ) 是一种通用的、静态类型的、纯函数式编程语言，具有类型推断和惰性求值。）的扩展，用于处理一般的芯片设计和电子设计自动化。Bluespec的主要设计者和实现者是Lennart Augustsson。Bluespec 被部分评估（转换 Haskell 部分）并编译为术语重写系统(TRS)。它带有一个SystemVerilog前端。BSV 编译为Verilog RTL 设计文件。

为什么要 BSV？Verilog 不好用？

BSV 是一门高级硬件描述语言（High-Level Hardware Description Language, HL-HDL），与 Verilog 一样，被用于 FPGA 或 ASIC 的设计和验证。BSV 于 2003 年被 Bluespec 公司开发，期间是商业收费工具，到 2020 年它的编译器才开源，这才给了我们接触它的机会。

Verilog 的语法简单、特性少，却能全面且精准地描述数字电路，是“小而美”的语言。学习 Verilog 时，只需要掌握3种常见写法：assign， always @ (*) 和 always @ (posedge clk) ，剩下的就依赖于你对电路设计的理解了。当然，这才是最难的，包括各种繁杂的硬件设计思维——状态机、并行展开、流水线化、握手信号、总线协议等。

各位读到这里有没有意识到问题——用如此简单的抽象级别来描述如此复杂的数字电路系统，会不会很吃力？相信每个接触过复杂的 Verilog 系统的读者，都体会过被 always 块下的几十个状态所支配的恐惧，也清晰地记得模块实例化时那几十行吓人的端口连接。因此，我们需要一种抽象层次更高的 HDL 来提高开发效率，BSV 就能胜任这一工作。

以上内容来源于：

❝
https://zhuanlan.zhihu.com/p/469917984
❞

对BSV有兴趣的可以看看上面文章《爆肝6万字的 Bluespec SystemVerilog (BSV) 中文教程上线了》。

今天的核心是使用BSV设计一款游戏，看下在实际设计中BSV表现如何~

使用BSV设计《太空入侵者》

绪论

2020年1月，Bluespec开源了bsc（Bluespec SystemVerilog Compiler）。因此我安装了 bsc，这是一个编译器，可以对用BSV (Bluespec SystemVerilog)编写的设计进行高级综合。BSV 与任何其他语言一样，无法通过阅读手册来学习，我认为学习新语言的唯一方法是实际设计应用程序。因此，我尝试使用 BSV 设计《太空入侵者》游戏。

BSV

简而言之，Verilog HDL 是一种标准化为 IEEE 1364 的硬件设计语言 (HDL)，而 SystemVerilog 是其标准化为 IEEE 1800 的扩展。BSV 是进一步扩展 SystemVerilog 的 HDL。

使用设备

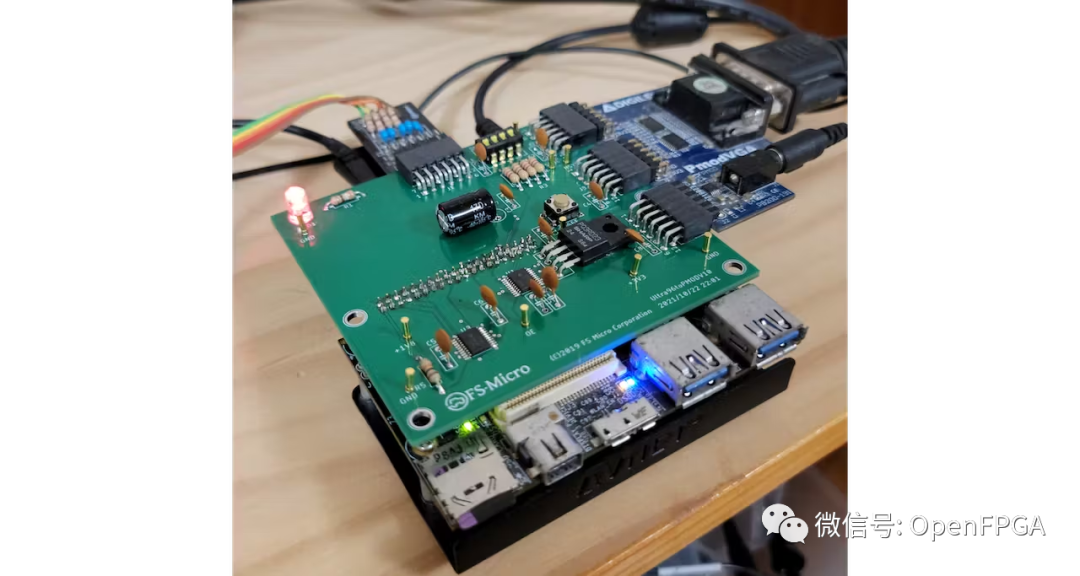

使用的开发板如下：

第一步 - 声音 FSM（有限状态机）设计

第一次应用BSV时，声音状态机的规模比较小，所以这是第一个设计目标。

确定声道

游戏中使用了 10 种不同的声音；需要确定同时发生的数量（=声道的数量）。考虑到游戏场景中同时发生的条件，假设有4个通道：玩家自己的船的声音、入侵者的声音1和2、UFO的声音。

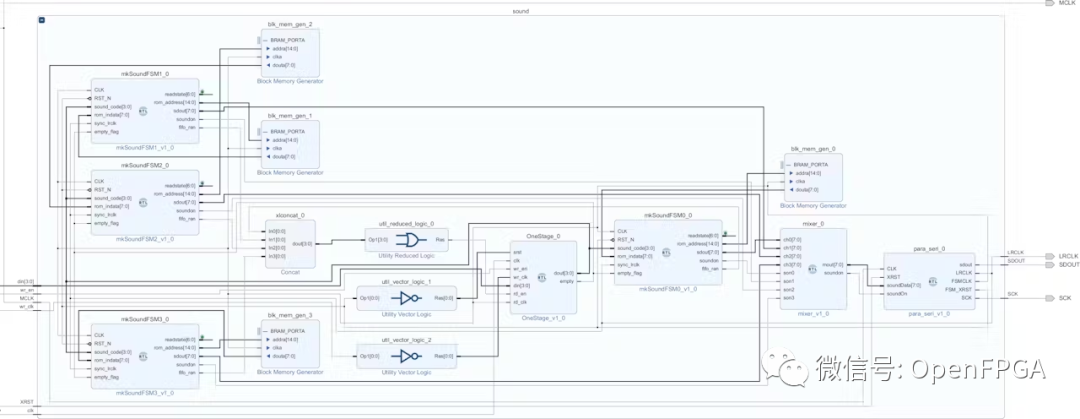

声音系统框图

框图如下图所示。声音FSM从之前的设计扩展到4个通道。

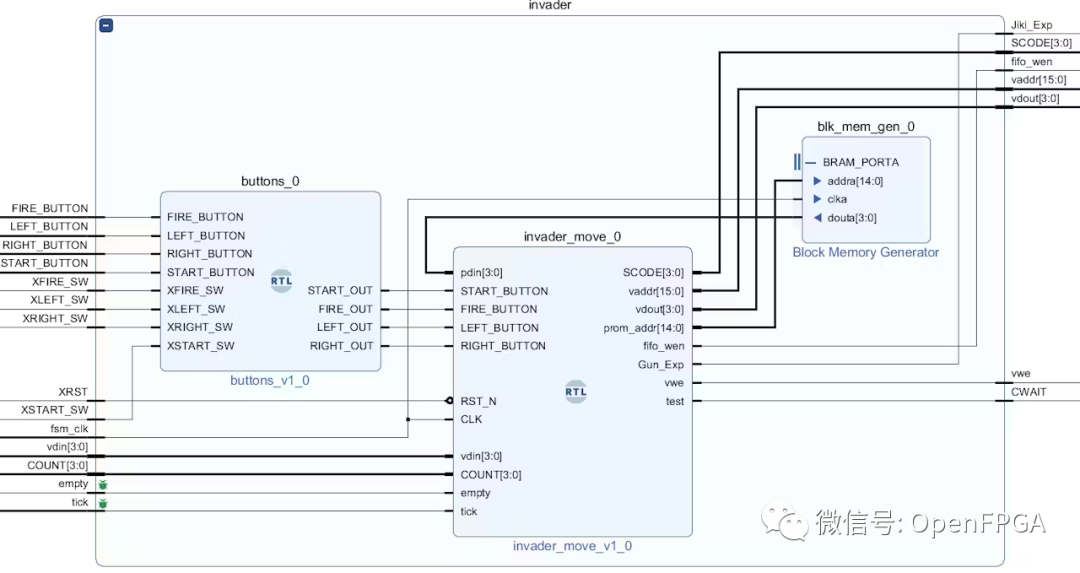

第二步——游戏FSM设计

然后继续进行游戏FSM的状态机设计。

在设计声音 FSM 时，我使用基于状态的设计方法来设计 FSM 。本文中的基于状态的FSM设计方法是指将序列手动分解为状态，并为每个状态一一编写规则的方法。这种方法基本上需要与Verilog相同的工时。换句话说，使用高级语言没有什么好处。

另一方面，BSV 有一个名为StmtFSM的库，可以高效地设计状态机。在这个游戏FSM中，我充分利用了这一点，设计时无需手动进行状态分解。在本文中，这种方法将被称为基于序列的方法。

博弈FSM算法

基本上，我发现游戏可以用与用C编写相同的方式来编写。例如，如果我考虑子弹移动、碰撞检测、碰撞处理以及显示和擦除爆炸标记的算法，则算法是对于自己和敌人的子弹来说都是一样的，如下所示。

if (bullet_explosion_timer >= 1) { // Bullet exploding
    bullet_explosion_timer++;
    if (bullet_explosion_timer == MAX) {
        bullet deletion; // logical deletion
        erase bullet_explosion_mark; // logical erasure
        bullet_explosion_timer <= 0;
    }
} else {
    if (no bullets and bullet generation condition) {
        bullet generation process;
        bullet sound; // only own bullets, no sound for enemy bullets
    }
    if (bullet exists) {
        Collision detection;
        if (collision with object) { // invader and UFO for own bullets, ship for enemy bullets
            delete bullet; // logical deletion
            erase bullet_mark; // Physical deletion
            object state <= explosion;
            object_explosion_timer <= 0;
        } else if (up down hash || base || bullets) { // bullets: if own bullets, enemy bullets; if enemy bullets, own bullets
            erase bullet_mark; // physical erase
            show bullet_explosion_mark;
            bullet_explosion_timer <= 1; // start timer
        } else { // if no collision
            advance bullet; // if no collision, advance the bullet; // if no collision, advance the bullet
        }
    }
}

另一方面，该对象需要专门的处理，如下面的代码所示。

if (object state == explosion) {
    if (object_explosion_timer == 0) {
        object_explosion_timer <= 1; // start timer
        object explosion sound;
        show object_explosion_mark ;
    } else {
        object_explosion_timer++;
        if (object_explosion_timer == MAX) {
           delete object; // logical deletion
           erase object_explosion_mark; // physical erasure
        }
    }
}

通过应用 StmtFSM，可以将项目符号序列描述为一种算法，而无需将其分解为逐个时钟状态。我用类C语言编写了上面的伪代码，但我只需要将BSV中的'{'更改为seq ，将'}'更改为endseq 。if、while、for等控制语法由bsc进行行为综合，并转换为Verilog中的状态机。
