模拟地和数字地的连接方式

燎原星火*

已于 2025-05-23 09:44:38 修改

阅读量107

点赞数 1

文章标签： fpga开发

于 2025-05-22 21:09:03 首次发布

本文链接：https://blog.csdn.net/Pual_Georg/article/details/148149359

版权

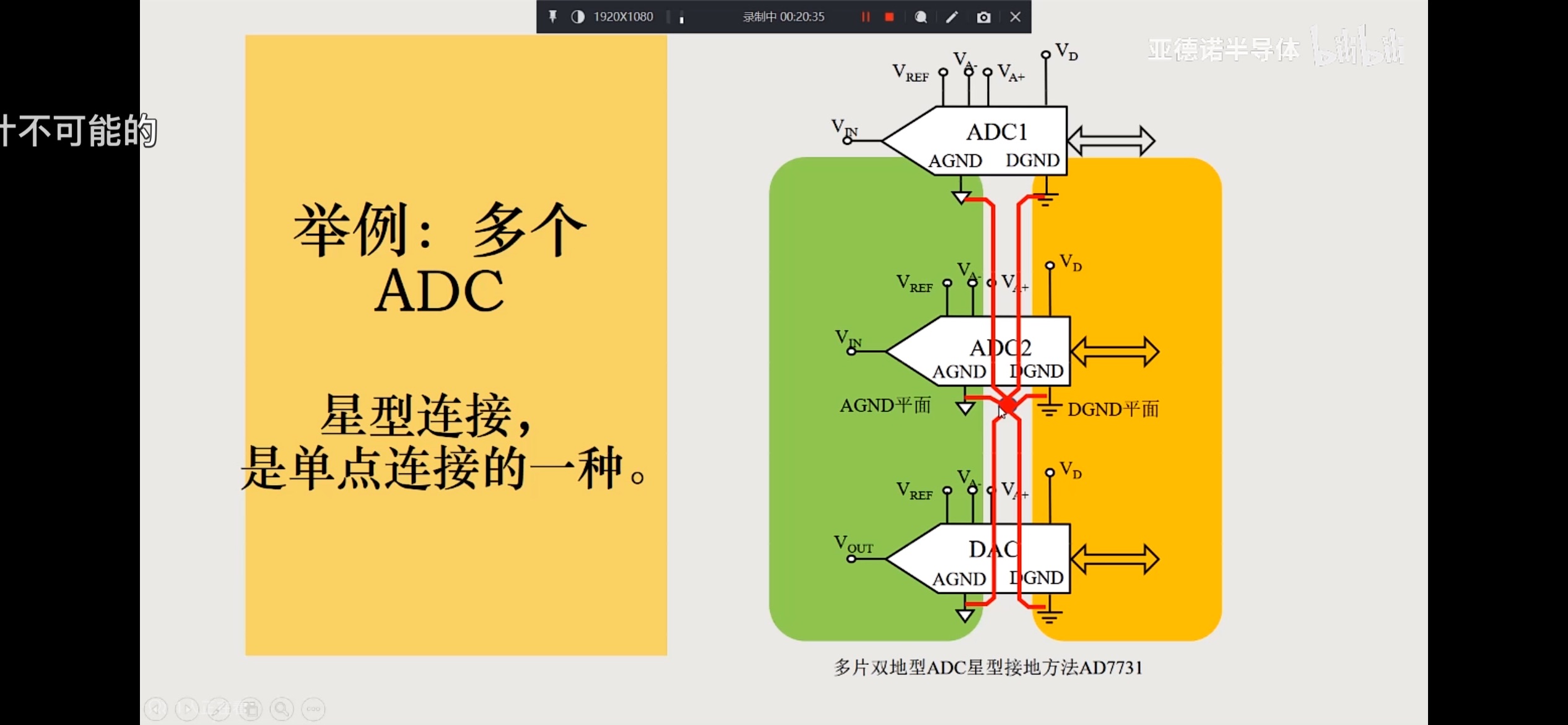

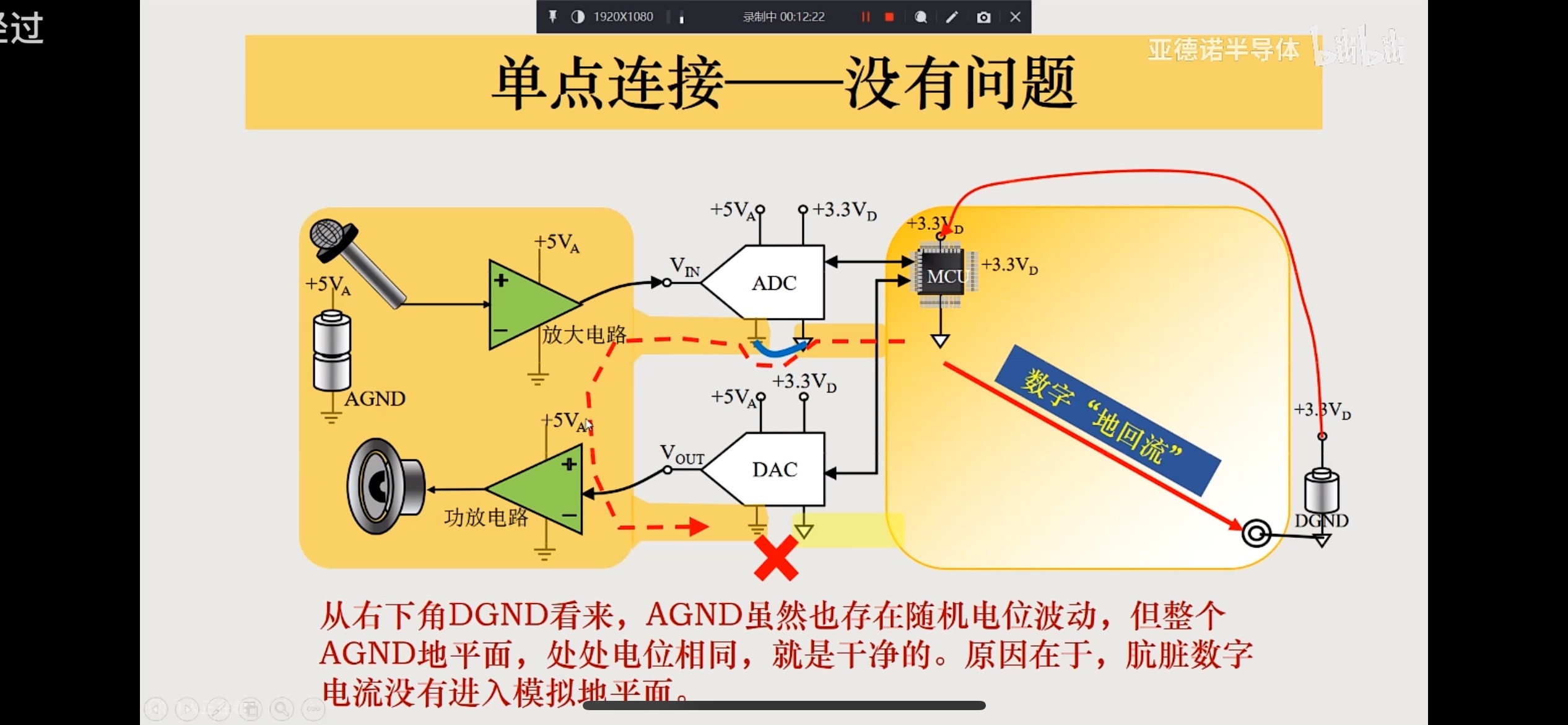

一：单点相连就没问题（电流只能往一边流，假设往模拟地流），只要模拟区域没有电压波动，数字地的干扰就影响不到模拟地。

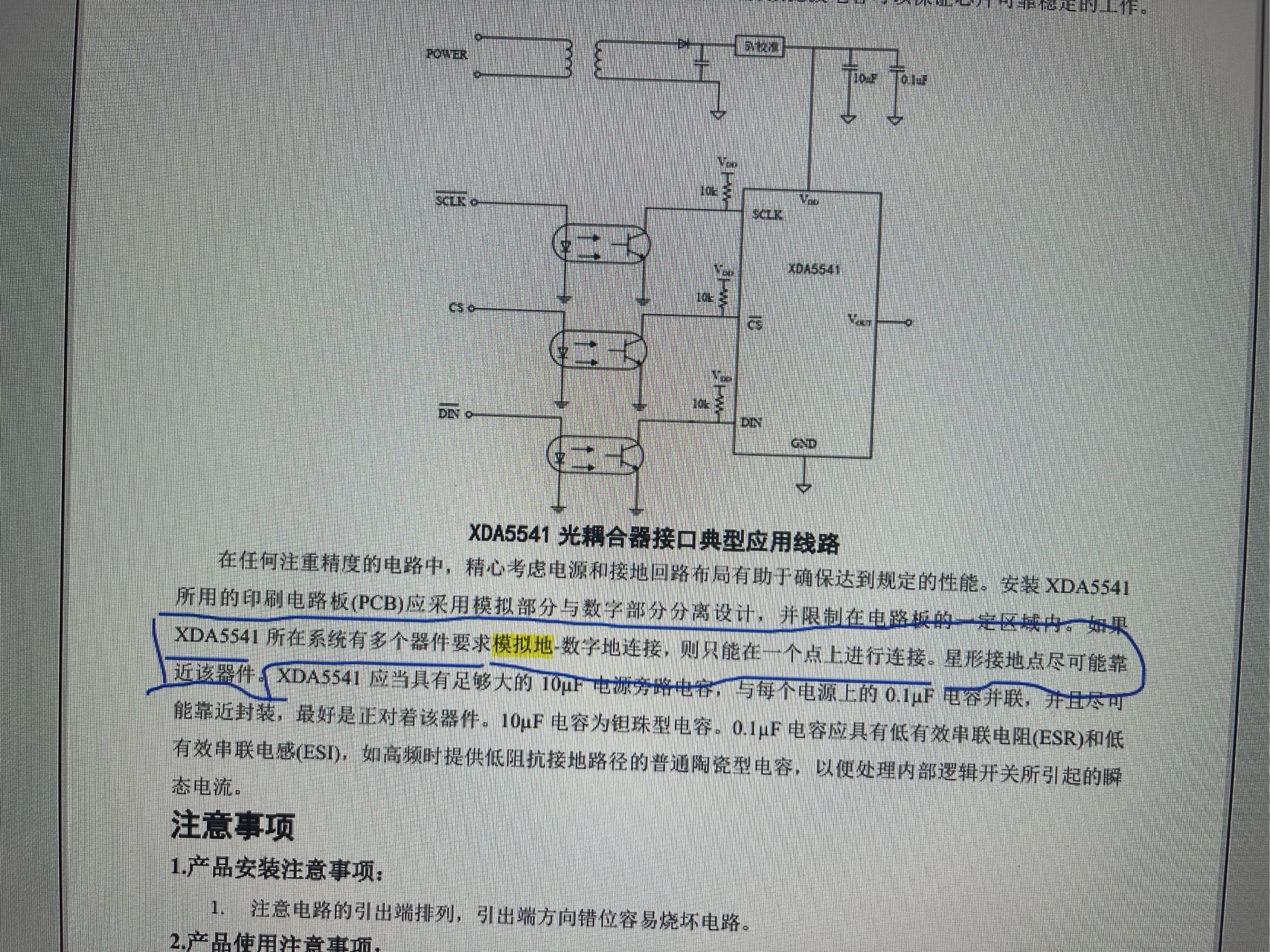

此理论在国产器件上也体现出来了

二：一定不能多点接地（形成环路，模拟低就会有电平波动）
