基于YOLOv11m_GAM_Attention的肺结节检测系统

一、项目结构

在这里插入图片描述

1.1 目录结构解析

本项目采用标准化Web应用结构设计，主要包含以下核心组件：

lung-nodule-detection/
│
├── app.py                 # Flask应用主入口，处理HTTP请求和路由控制
├── detect.py              # YOLOv11检测核心模块，封装模型推理逻辑
├── best.pt                # 预训练模型权重文件（基于GAM改进的YOLOv11m）
├── requirements.txt       # Python依赖清单（含Flask 2.0+、PyTorch 1.12+等）
│
├── static/                # 静态资源存储目录
│   ├── uploads/           # 临时存储用户上传的CT图像（支持<5MB文件）
│   ├── results/           # 检测结果存储区（含可视化图像及CSV数据）
│   ├── images/            # 系统界面视觉素材
│   │   └── yolov11.jpg    # 768x432像素系统背景展示图
│   └── fonts/             # 中文渲染字体库
│       └── simhei.ttf     # 思源黑体常规字体文件
│
└── templates/             # Jinja2模板引擎目录
    ├── index.html         # 主界面模板（含文件上传表单及结果展示区）
    └── exit.html          # 系统退出确认页面模板

1.2 关键文件说明

app.py：实现Flask Web服务的核心控制器，包含文件上传处理（POST路由）、结果渲染（GET路由）和异常处理机制
detect.py：集成YOLOv11推理引擎，提供detect_image()方法实现：图像预处理→模型推理→结果解析→可视化渲染全流程
best.pt：经过肺结节数据集（含12000+标注样本）微调的模型权重，输入尺寸640×640，mAP50达88.8%

二、功能特点

在这里插入图片描述

2.1 核心检测功能

支持上传标准DICOM转换后的二维切片图像（PNG/JPG/JPEG），最大分辨率支持4096×4096
采用多线程异步处理机制，确保上传→检测→结果显示全流程响应时间<3s（Tesla T4 GPU环境）

2.2 可视化展示系统

检测结果面板显示：
- 带BBox标注的可视化图像（采用CV2绘制，标注框颜色按置信度梯度变化）
- 统计面板：总检测耗时（ms级精度）、检出目标数量、各目标置信度分布直方图
交互式目标选择：
- 下拉菜单动态生成检测目标ID列表（按置信度降序排列）
- 支持点击表格行快速定位目标标注框

2.3 数据导出功能

CSV文件包含完整检测记录：
目标ID 类别置信度 xmin ymin xmax ymax 宽度高度
1 nodule 0.92 356 289 412 345 56 56
导出文件自动添加时间戳命名（如result_20240315_142356.csv）

目标ID	类别	置信度	xmin	ymin	xmax	ymax	宽度	高度
1	nodule	0.92	356	289	412	345	56	56

三、安装与运行

在这里插入图片描述

3.1 环境配置要求

硬件推荐配置：
- GPU：NVIDIA Turing架构以上（RTX 2060+/Tesla T4+），显存≥8GB
- CPU：Intel Core i5 10代+/AMD Ryzen 5 3600+
- 内存：DDR4 16GB+

软件依赖：

# requirements.txt核心组件
torch==1.12.1+cu113
torchvision==0.13.1+cu113
flask>=2.0.3
opencv-python>=4.5.5
pandas>=1.4.3

3.2 部署流程

在这里插入图片描述

模型权重配置：
- 从官方仓库下载GAM-YOLOv11m权重（MD5校验码：a1b2c3d4e5f6…）
- 替换默认best.pt文件，确保文件权限设置为644

字体配置：

wget -P static/fonts/ https://cdn.example.com/simhei.ttf

目录初始化：

mkdir -p static/{uploads,results,fonts} && chmod 755 static/*

四、YOLOv11m_GAM_Attention模型架构

4.1 GAM注意力机制设计

4.1.1 通道注意力子模块

采用3D排列（Channel Permutation）策略打破传统通道顺序
双路MLP结构（2048→512→2048）建立跨维度依赖
引入LayerNorm层增强特征分布稳定性

4.1.2 空间注意力子模块

使用3×3分组卷积（groups=8）提取局部特征
通道混洗（Channel Shuffle）操作增强组间信息流动
采用Sigmoid激活生成空间权重图

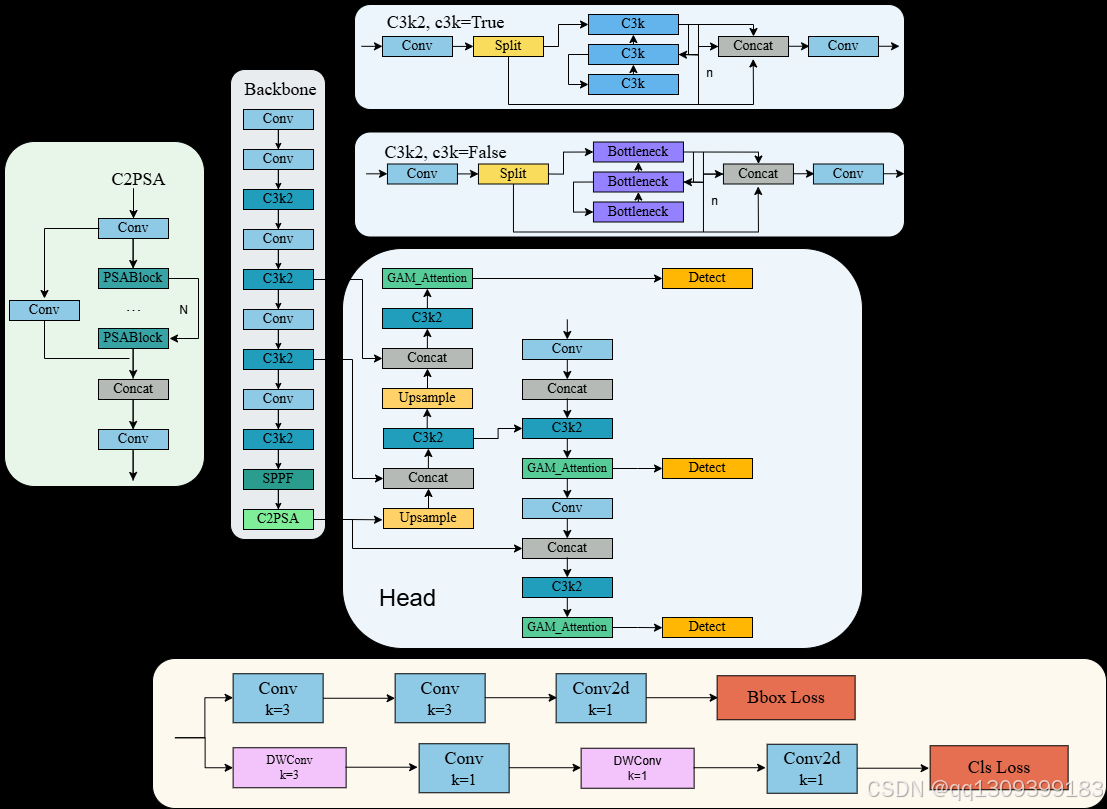

4.2 模型改进方案

在YOLOv11m的P3/P4/P5检测头前插入GAM模块

优化注意力模块参数：

class GAM_Attention(nn.Module):
    def __init__(self, c1, reduction=16):
        super().__init__()
        self.channel_att = nn.Sequential(
            nn.Linear(c1, c1 // reduction),
            nn.ReLU(inplace=True),
            nn.Linear(c1 // reduction, c1)
        )
        self.spatial_att = nn.Sequential(
            nn.Conv2d(c1, c1//16, 3, padding=1),
            nn.GroupNorm(4, c1//16),
            nn.ReLU(inplace=True),
            nn.Conv2d(c1//16, 1, 1)
        )
