并网逆变器学习笔记3---三电平拓扑和中点电位平衡策略

参考论文：《NPC三电平逆变器中点电压控制方法的研究_吕建国》

1、三电平拓扑：

钳位型：二极管钳位、T型钳位、ANPC等

飞跨电容型：

级联型：

2、三电平调制方法：

CPWM（continuous pulse width modulation）：CBPWM、SHEPWM、SVPWM

DPWM（Discontinuous pulse width modulation）：30°PWM、60°PWM、120°PWM

注：实际产品里面CBPWM使用较多，因为三电平SVPWM一共27个矢量，计算量较大。

由于DPWM调制，在一个基波周期内的一定区间某相桥臂的功率器件不动作，从而使得该区间内该相输出电压钳位在直流侧电容的调制方式，且在高调制比时，谐波性能甚至超过传统CBPWM。而且可以减小开关损耗，在一些产品上也流行起来。

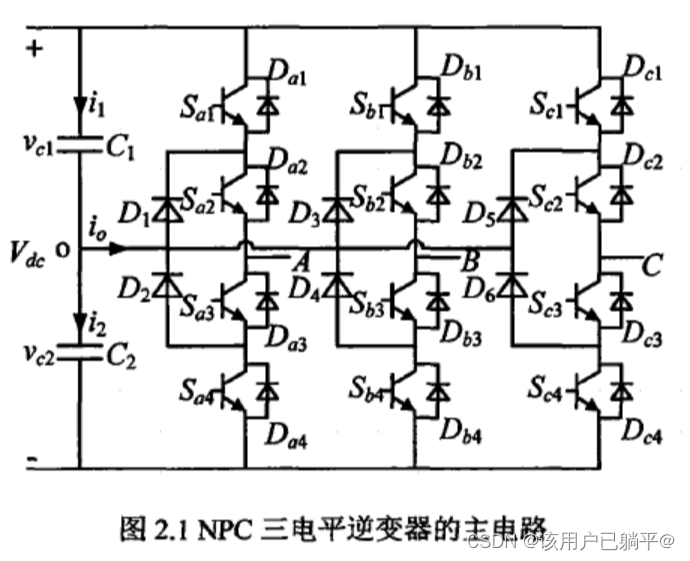

3、重点分析二极管钳位三电平

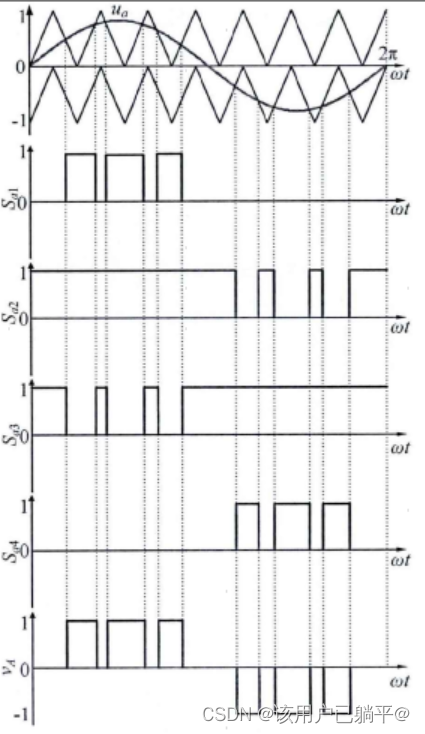

一般使用载波同相，比载波反相线电压波形质量好。

载波比一般为奇数倍，消除偶次谐波。

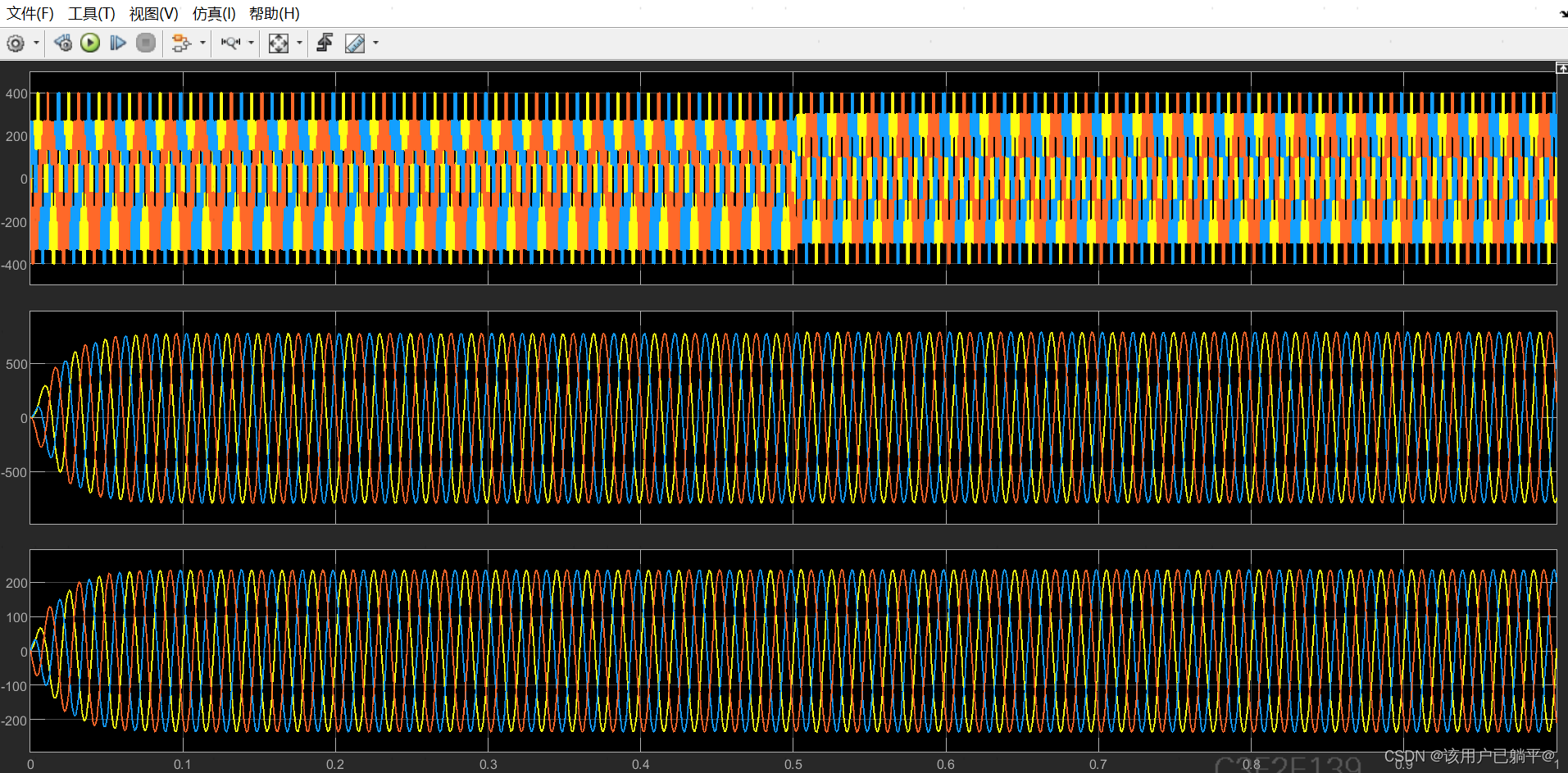

中点点位平衡

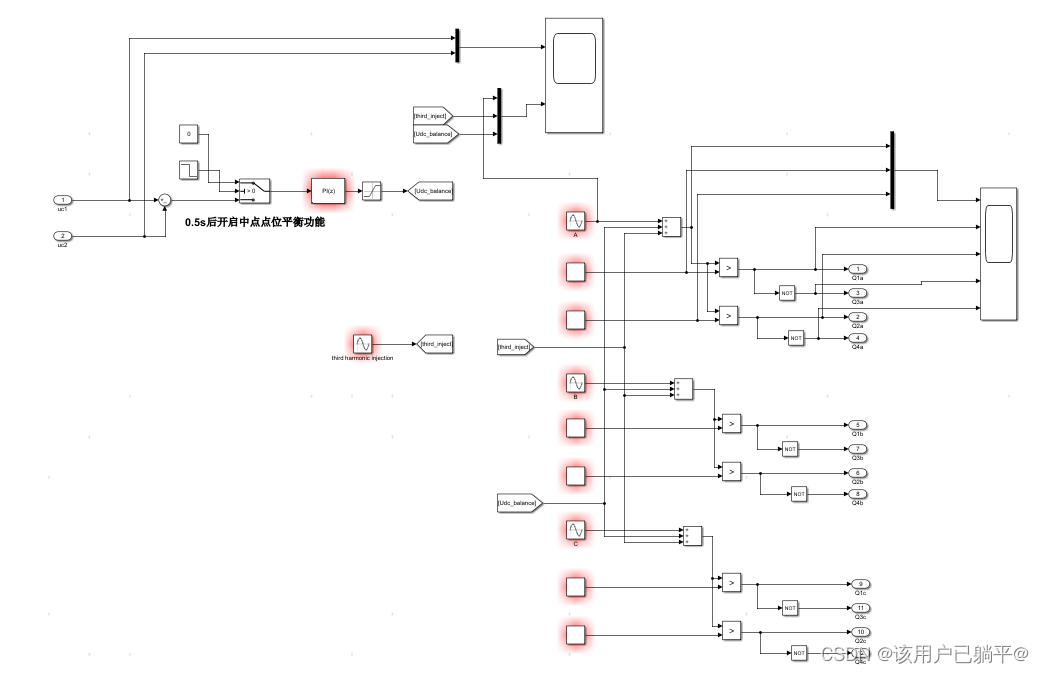

，一般直接使用PI调节器，电压差经过PI调节器和限幅环节后，注入到调制波里面即可。
