引伸计校准与视频引伸计测量精度

引伸计的精度和实验结果密切相关，引伸计只有通过校准才能保证实验结果的可靠性。

校准：在规定条件下，为确定测量系统示值与相对应的被测量的已知值之间关系的一组操作。校准不具有强制性，属于组织自愿的溯源行为；检定属于强制性的执法行为，属法制计量管理的范畴。

引伸计的校准因子（ f ）：等于标定器指示的增长（ ∆L）与引伸计标距长度（ L0）和引伸计指示增长（∆L1）的乘积之比。

引伸计的误差：引伸计指示的应变值减去标定器给定的应变值。标距为规定测量的距离。引伸计最大长度变化为额定量程范围。

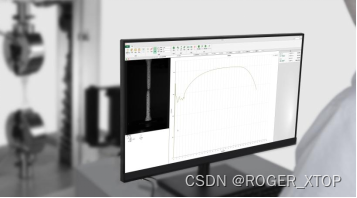

新拓三维XTDIC-VG视频引伸计用于材料拉伸测试

检定装置---标定器（引伸计标定仪）

概念：使用对引伸计施加位移并精确的测量位移的装置。

组成：一个钢性良好的架子，两个同心的心轴或装引伸计传感组件的装置，精确测量长度变化的量具或仪器（如螺旋测微计，标准块规或者干涉仪等）。

机构原理：一个心轴固定，另一个心轴可相对固定心轴灵敏调节。

标定要求：标定器的误差不超过引伸计允许误差的1/3。

标定器测量长度变化的量具或仪器的最小分度值不大于0.002毫米。一般引伸计标定器的精度在0.001-0.002毫米。

引伸计在进行精度分级时，会以固定误差作为参考依据进行划分。因为相对误差的比值对象是测回延伸量，在偏差一致的情况下，延伸量越大，相对误差越小；而延伸量越小，相对误差会越大。故不以相对误差为参考进行分级。

视频引伸计精度介绍

新拓三维XTDIC-VG视频引伸计，属于非接触式实时高精度应变测量仪器，它通过拍摄实验过程的图像，分析图像特征变化，可动态测量试件应变变化，精准快速实现传统引伸计的功能。

传统2D的引伸计需要正对试件测量，完全对正基本无法做到，新拓三维XTDIC-VG视频引伸计基于自主研发的2.5D通过标定算法，通过建立测量基准面，可以在相机相对试件倾斜的位置上同时测量轴向和横向应变。

其次在拉伸过程中因为机械结构间隙、工艺水平等不可避免出离面位移，远心镜头的2D方案只能解决平移的里面位移，但是实际的离面过程往往是三维的。XTDIC-VG视频引伸计同时有相应的3D产品来完美解决这个问题。

标定一直是光学视觉测量的难点，传统的2D引伸计基本以两点比例尺作为标定数据，难以校正全场畸变，尤其是标距由视野边沿变形穿越镜头中心再到边沿，难以全场保持高精度。

XTDIC-VG视频引伸计基于自研全场畸变校正、全参数相机标定及优化算法，通过特制的多点编码标尺全方位进行标定，提高全视野的测量精度，精确校正全场畸变，精度可达0.01px。

在解决了3D测量无法高速跟踪计算问题的同时，又创新性的推出2D测量可以斜对试件进行测试的新技术，极大的降低了操作难度和人为影响，提高了测试效率和数据稳定性。

新拓三维XTDIC-VG视频引伸计另一个优势是通过自研拼接算法实现大视野高精度方案。常见的引伸计视野普遍较小，大视野做法是通过更换短焦镜头扩大视野，可以理解为精度换幅面，增大幅面却降低了精度，很难达到大视野0.5级精度。

XTDIC-VG视频引伸计基于自研拼接算法，特征接力破解拼接台阶难题，解决>600mm视野的0.5级精度测量难点。同时提供材料测试镜头和常规镜头的视野拼接，兼具更高精度低应变测量的需求。

单轴测量时，普通试验机因人为操作河大程度上引入试件夹持不正，两侧受力不均的情况。此时精度和引伸计创建位置关系很大，这都会导致数据一致性无法保证。新拓三维推出了平均引伸计功能，通过多组引伸计平均取值能够有效解决试件两侧，一边拉伸一边压缩的情况。

得益于算法、多组点对平均等技术领域积累，XTDIC-VG视频引伸计在精度方面拥有更优益的表现，XTDIC-VG60/120的精度达到了JJG 762-2007引伸计计量检定规程0.2级要求。
