非接触式视频引伸计典型应用场景介绍

经过130多年的发展，引伸计在材料试验中依然持续发挥着重要作用。近年来随着材料行业的快速发展，用户对测试的灵活性、多功能性、可靠性和成本效益，以及它能适用于各种材料和应用的特性提出了新的要求。

视频引伸计作为一种无需和力学传感器相连接、固定、高精度、对于试样无影响，没有传感器限制的一种新型的引伸计，由于操作方便、测量精度较高而备受市场青睐，全球与国内视频引伸计市场规模呈现持续增长趋势。

视频引伸计有着广泛的应用领域，可应用在硬质薄膜、金属、复合材料、陶瓷等材料的测试中。目前，全球市场引伸计市场主要被美国、德国、日本占据，近年来旺盛的需求，刺激视频引伸计行业实现国产化，一批优秀的国内企业已开始进行视频引伸计的研发与布局，新拓三维就是其中的杰出代表。

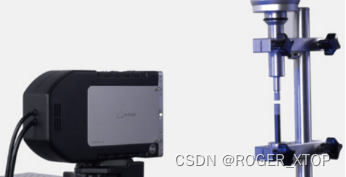

新拓三维XTDIC-VG非接触式视频引伸计

XTDIC-VG系列非接触式视频引伸计，基于数字图像相关法（DIC），通过捕捉样本在加载过程的连续图像，实时跟踪标记对象，实现亚像素级精度的快速可靠测量。系统可以解算目标的坐标、位移、应变等多种类型数据，并输出测量结果、生成作业报告，接入力学试验机，可用于评估材料力学性能。

XTDIC-VG视频引伸计典型应用场景

经典拉压弯实验

常规拉伸、压缩和弯曲力学试验

同步输出材料试验机负载力值、样件拉伸量、应变数值；

采集图片，记录材料状态，全程记录弹性、塑性、颈缩和断裂过程；

导出试验数据，计算材料弹性模量和泊松比，分析材料性能。

高温测量方案

非接触式高温材料测试应用

材料高温测试表面制斑工艺：高温漆、自身纹理

450nmLED光源+窄带滤镜

同轴光源，解决狭小观测视窗问题

疲劳测试

高达数千帧的采集频率，可良好的用于疲劳场景的周期性测量

支持波峰波谷相移采集、全频采集、采样采集

金属疲劳、高低温疲劳

微小视野方案

采用显微/远心镜头实现1-10mm微小视野的材料测试

3D体式显微镜标定技术

微米级制斑工艺

可结合温度控制单元，实现高低温材料测试

多试样同时拉伸测量方案

适用于同批次抽样检测的材料拉伸场景

蓝光频闪光源组合设计，保证视野全场亮度一致性，提高测试精度

同时添加多组点对，计算分析结果同步导出

采集图片回溯，验证同批次材料拉伸性能一致性

棒状型材拉伸360°组合方案

视频引伸计三测头均布于同一水平面内，独立做2D采集分析，计算平均拉伸应变，结果更准确

视频引伸计三测头均布于同一水平面内组合应用，分析棒状型材拉伸过程中的材料颈缩状态和截面参数变化，如截面椭圆长轴、短轴、圆度等

大视野单测头经济型方案

适用于大视野材料试验，精度要求较低场景

根据实际精度要求，提供高分辨率相机、梯度镜头适配选择

安装方式灵活简便，便于设备调试与维护

双量程测头组合方案

适用于高塑性材料拉伸，如橡胶、碳纤维、凝胶、高分子材料的拉伸试验

在低应变阶段，配置独立相机和远心镜头提高此过程测量精度。大变形测量阶段，配置另一独立相机和标准镜头，记录材料的全部变形过程，两个测量阶段通过特征接力实现无损拼接，一次测量即可同时实现一个试样的低应变高精度测量和大变形的全场统一。

大视野多测头拼接

适用于材料试验（如钢筋）长度600mm以上大视野测量需求

单相机标定结合六相机（或更多相机）整体误差消除，系统测量精度可达0.5级视频引伸计标准

XTDIC-VG视频引伸计相邻测头图像通过特征接力实现无损拼接，试验全程记录。
