跨时钟域信号传输问题之握手同步

所谓握手，即通信双方使用了专用控制信号进行状态指示，这个控制信号既有发送域给接受域的也有接收域给控制域的，有别于单向控制信号方式。
       使用握手协议方式处理跨时钟域数据传输时，只需要对双方的握手信号（req 和 ack）分别使用脉冲检测方法进行同步，在具体实现中，假设req ，ack， data，总线在初始化时都处于无效状态，发送域先把数据放入总线，随后发送有效的req信号给接收域；接收域在检测到有效的req信号后锁存数据总线，然后会送一个有效的ack信号表示读取完成应答；发送域在检测到有效ack信号后撤销当前的req信号，接收域在检测到req撤销后也相应撤销ack信号，此时完成一次正常握手通信，此后，发送域可以继续开始下一次握手通信，如此循环，该方式能够使接收到的数据稳定可靠，有效的避免了亚稳态的出现，但是控制信号握手检测会消耗通信双方较多的时间。

上段内容参考：跨时钟域处理——专用握手信号

如下图为握手通信示意图：

//2019年8月17日更新



发送域的Verilog设计：

module handshake_tclk(
	input tclk, //发送域的时钟和复位
	input resetb_tclk,
	input r_ack, //接收到的响应信号
	input data_avail, //从其他模块接收到的数据有效信号
	input [31:0] transmit_data, //需要发送出去的信号
	output t_rdy, //对于发送时钟域，需要输出数据准备好了的信号，以便在接收时钟域接收此信号，用来提示接收信号
	output [31:0] t_data //需要发送出去的信号
);
	localparam IDLE = 3'b001;     //空闲状态，判断数据是否有效，如果有效就输出t_rdy有效，表示数据准备好了
	localparam ASSERT_TRDY = 3'b010; //到了这个状态，表明t_rdy已经有效了，这时我们需要判断响应r_ack_tclk是否有效，如果有效则使t_rdy无效，否则保持不变
	localparam DEASSERT_TRDY = 3'b100; //到了这个t_rdy无效状态，需要考虑下一次的数据传输了，如果data_avail有效，则下一个状态进入ASSERT_TRDY，且t_rdy有效，否则进入空闲状态

	reg t_cur_state, t_nxt_state;
	reg t_rdy, t_rdy_nxt;
	reg [31:0] t_data, t_data_nxt;
	reg r_ack_d1, r_ack_tclk; //对于接收到的响应信号，需要进行时钟域同步，同步到发送时钟域


	always@(posedge tclk or negedge resetb_tclk) begin
		if(resetb_tclk) begin
				t_cur_state <= IDLE;
				t_rdy <= 0;

				//同步接收域的响应信号ack
				r_ack_d1 <= 0;
				r_ack_tclk <= 0;
		end
		else begin
				t_cur_state <= t_nxt_state;
				t_rdy <= t_rdy_nxt;

				r_ack_d1 <= r_ack;
				r_ack_tclk <= r_ack_d1;

		end


	end

	always@(*) begin
		t_nxt_state = t_cur_state;
		t_rdy_nxt = 0;
		t_data_nxt = t_data;
		case(t_cur_state)
			IDLE: begin
				if(data_avail) begin
					t_nxt_state = ASSERT_TRDY;
					t_rdy_nxt = 1'b1;
					t_data_nxt = transmit_data;
				end
				else ;
			end
			ASSERT_TRDY: begin
				if(r_ack_tclk) begin
					t_rdy_nxt = 1'b0;
					t_nxt_state = DEASSERT_TRDY;
					t_data_nxt = 'd0;
				end
				else begin
					t_rdy_nxt = 1'b1;
					t_data_nxt = t_data;
				end
			end
			DEASSERT_TRDY: begin
				if(!r_ack_tclk) begin
					if(data_avail) begin
						t_nxt_state = ASSERT_TRDY;
						t_rdy_nxt = 1'b1;
						t_data_nxt = transmit_data;
					end
					else t_nxt_state = IDLE;
				end
				else;
			end
			default: ;

		endcase

	end



endmodule

更新于2019年8月18日：

接收域设计代码：

module handshake_rclk(
	input rclk,
	input resetb_rclk,
	input t_rdy,
	input [31:0] t_data,
	output r_ack
	);

	localparam IDLE = 2'b01;
	localparam ASSERT_ACK = 2'b10;

	reg r_cur_state, r_nxt_state;
	reg r_ack, r_ack_nxt;
	reg [31:0] t_data_rclk, t_data_rclk_nxt;
	reg t_rdy_d1, t_rdy_rclk;

	always@(posedge clk or negedge resetb_rclk) begin
		if(~resetb_rclk) begin
			r_cur_state <= IDLE;
			r_ack <= 0;
			t_data_rclk <= 0;
			t_rdy_d1 <= 0;
			t_rdy_rclk <= 0;
		end
		else begin
			r_cur_state <= r_nxt_state;
			r_ack <= r_ack_nxt;
			t_data_rclk <= t_data_rclk_nxt;
			t_rdy_d1 <= t_rdy;
			t_rdy_rclk <= t_rdy_d1;
		end
	end

	always@(*) begin
		r_nxt_state = r_cur_state;
		r_ack_nxt = 1'b0;
		t_data_rclk_nxt = t_data_rclk;
		case(r_nxt_state)
			IDLE: begin
				if(t_rdy_rclk) begin
					r_nxt_state = ASSERT_ACK;
					r_ack_nxt = 1'b1;
					t_data_rclk_nxt = t_data;
				end
				else;
			end


			ASSERT_ACK: begin
				if(~t_rdy_rclk) begin
					r_ack_nxt = 1'b0;
					r_nxt_state = IDLE;
				end
				else r_ack_nxt = 1'b1;
			end

		endcase

	end



综合上述两段设计程序，来大致总结下发送域的控制信号t_rdy和接收域的响应信号r_ack之间的关系；

最先是t_rdy有效，当接收域检测到t_rdy信号后，r_ack有效；

让发送域检测到r_ack后，t_rdy无效；

让接收域检测到t_rdy无效后，使r_ack无效，此时，一次完整的握手成功完成。



无效素材：

---

下面的设计是参考互联网上的，不得不说真是良莠不齐，这个设计既然是跨时钟域设计的握手信号，你都没有两套时钟，怎么能叫跨时钟域呢？

下面给出Verilog代码及测试文件：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2019/04/28 21:00:41
// Design Name:
// Module Name: handshack
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module handshack(
	input clk,               //系统时钟
	input rst_n,			 //低电平复位信号
	input req,               //请求信号，高电平有效
	input [7:0] datain,      //输入数据
	output ack,              //应答信号，高电平有效
	output [7:0] dataout     //输出数据，主要用于观察是否和输入一致

    );

	//req上升沿检测
	reg reqr1, reqr2, reqr3; //定义reqrx代表延迟x拍
	//--------------------------------------------------------
	//第一种方法
	always @ (posedge clk or negedge rst_n) begin
		if(!rst_n) begin
			reqr1 <= 1'b0;
			reqr2 <= 1'b0;
			reqr3 <= 1'b0;
		end
		else begin
			reqr1 <= req;
			reqr2 <= reqr1;
			reqr3 <= reqr2;
		end

	end

	//pos_req3比pos_req2延后一拍，确保数据被稳定锁存
	wire pos_req1, pos_req2, pos_req3;

	assign pos_req1 = ( { req, reqr1 } == 2'b10 ) ? 1'b1 : 1'b0;
	assign pos_req2 = ( { reqr1, reqr2 } == 2'b10 ) ? 1'b1 : 1'b0;
	assign pos_req3 = ( { reqr2, reqr3 } == 2'b10 ) ? 1'b1 : 1'b0;
	//------------------------------------------------------------------
	// 检测上升沿的第二种方法
	// assign pos_req1 = ~reqr1 & req;
	// assign pos_req2 = ~reqr2 & reqr1;
	// assign pos_req3 = ~reqr3 & reqr2;

	//----------------------------------------------------------------
	//数据锁存
	reg [7:0] dataoutr;

	always @ (posedge clk or negedge rst_n) begin
		if(!rst_n) begin
			dataoutr <= 8'h00;
		end
		else if(pos_req2) begin
			dataoutr <= datain; //检测到req有效后的第二拍，锁存输入数据；
		end

	end
	assign dataout = dataoutr;

	//-------------------------------------------------------------------
	//产生应答信号
	reg ackr;
	always @ (posedge clk or negedge rst_n) begin
		if(!rst_n) begin
			ackr <= 1'b0;
		end
		else if(pos_req3) begin  //锁存输入数据后的一拍，产生应答信号
			ackr <= 1'b1;
		end
		else if(!req) begin
			ackr <= 1'b0;
		end
	end
	assign ack = ackr;


endmodule

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2019/04/28 22:12:00
// Design Name:
// Module Name: handshack_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module handshack_tb(

    );

	reg clk, rst_n;
	reg req;
	reg [7:0] datain;
	wire ack;
	wire [7:0] dataout;

	//--------------------------------------------------
	//产生时钟
	initial clk = 0;

	always begin
		#1 clk = ~clk;
	end

	//------------------------------------------------------
	//初始化
	initial begin
		rst_n = 0;
		req = 0;

		#4
		rst_n = 1;
		#4
		datain = 8'h55;
		#2
		req = 1;
		#10
		req = 0;
		datain = 8'haa;
		#4
		req = 1;

		#10
		req = 0;

	end

	//------------------------------------------------------
	//调用模块
	handshack u_handshack(
	.clk(clk),
	.rst_n(rst_n),
	.req(req),
	.datain(datain),
	.ack(ack),
	.dataout(dataout)
	);



endmodule

仿真波形：

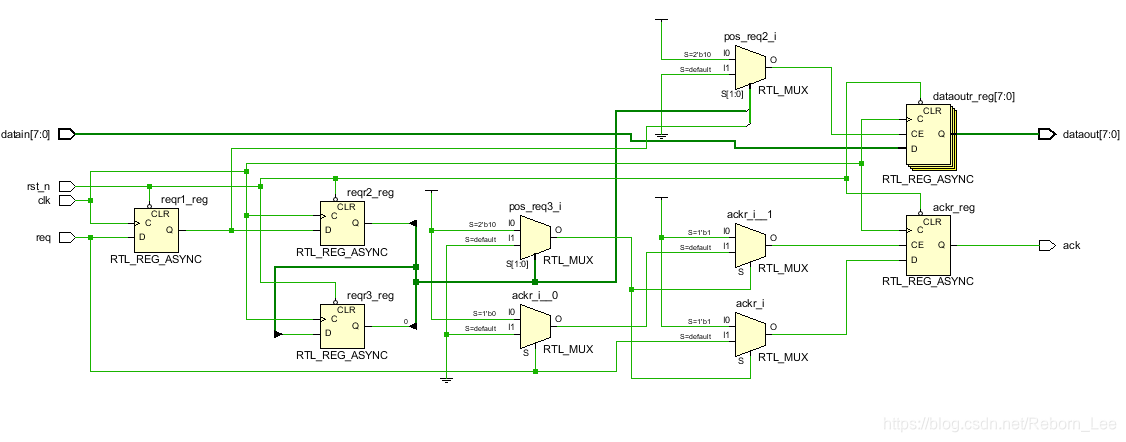

RTL原理图：

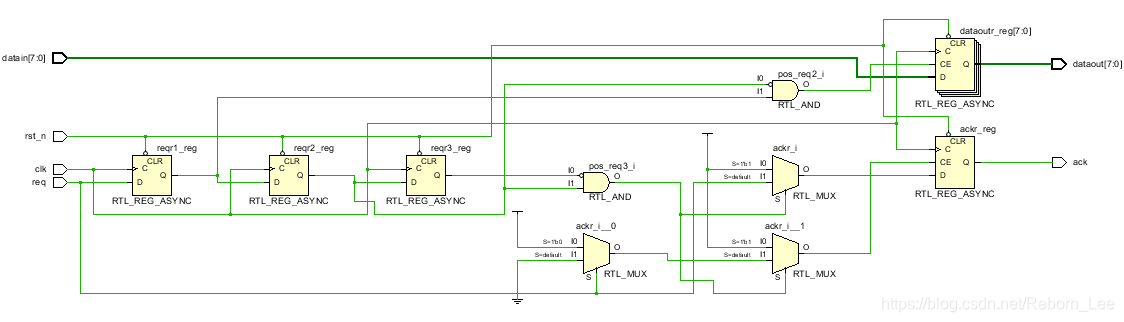

主要观察pos_reqx是由多路选择器构成，但如果将上升沿检测部分用与门方式实现，我们看看RTL图是什么样的：
