github有趣项目：Verilog在线仿真（ DigitalJS+edaplayground）

DigitalJS

• https://github.com/tilk/digitaljs
• 这个项目是一个用Javascript实现的数字电路模拟器。 它旨在模拟由硬件设计工具合成的电路 像 Yosys（这里是 Github 存储库），它有一个配套项目 yosys2digitaljs，它可以转换 Yosys 将文件输出到 DigitalJS。它也旨在成为一种教学工具， 因此，可读性和易于检查是 项目。

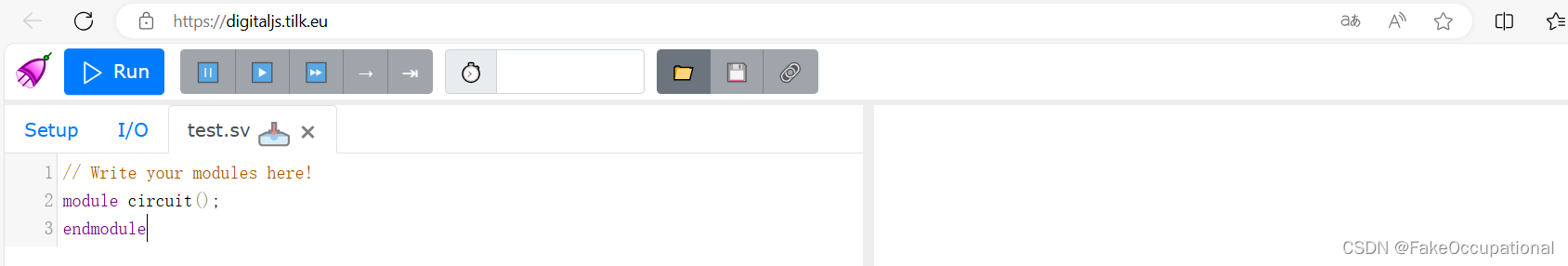

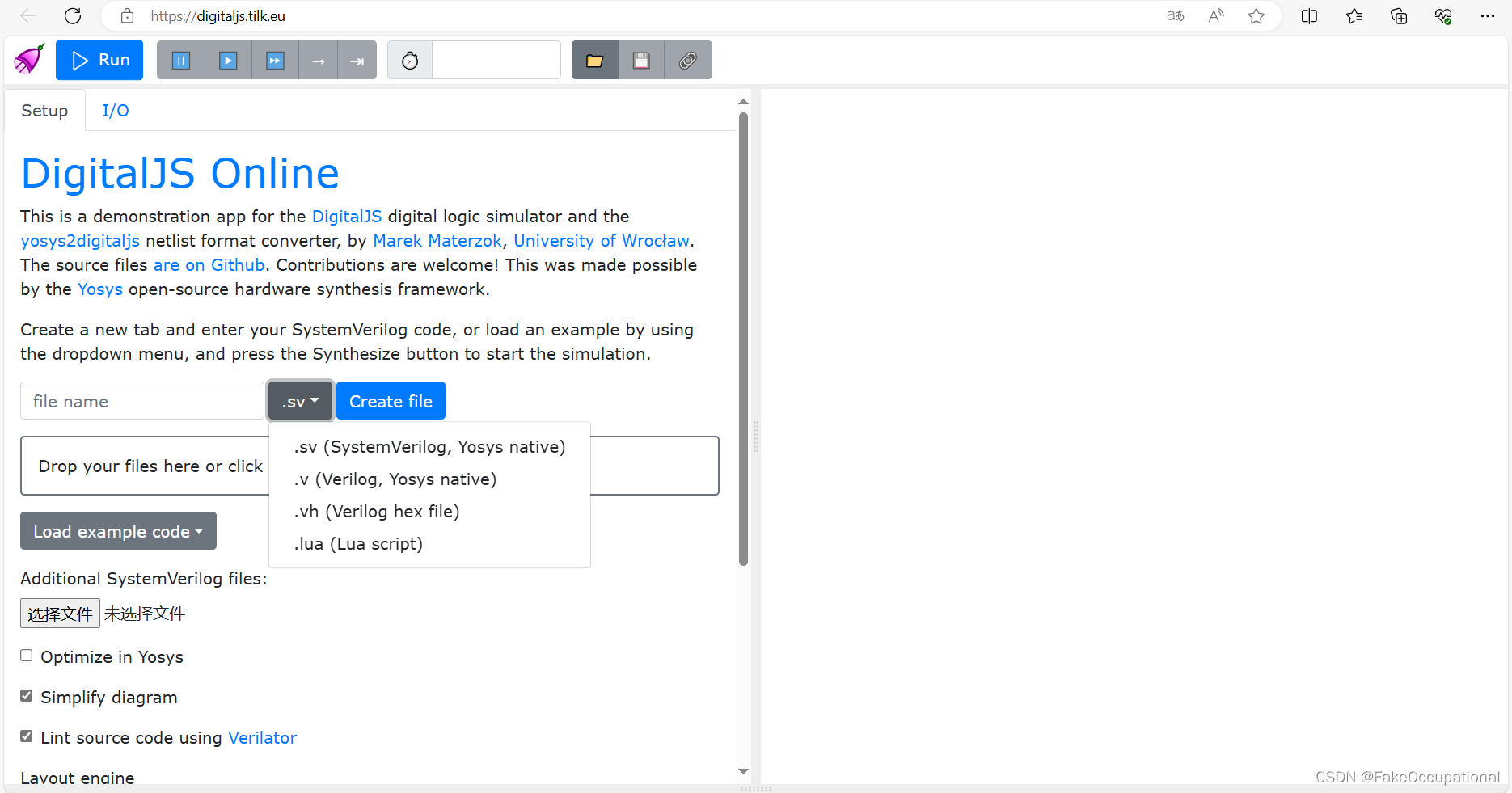

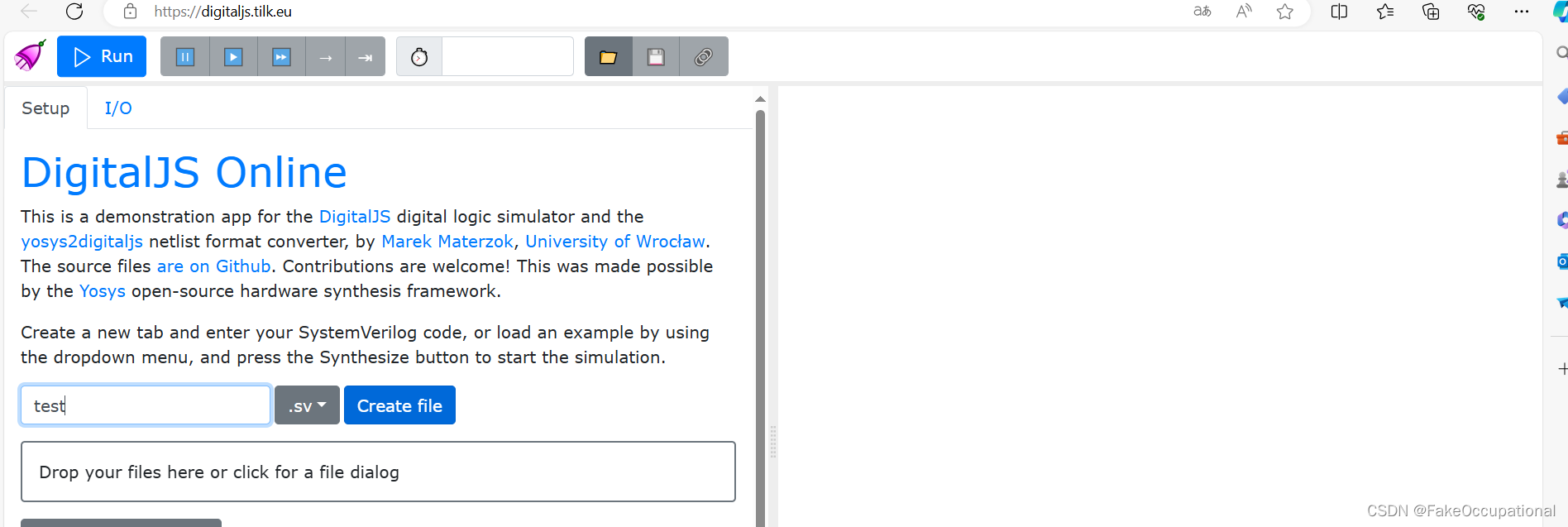

创建文件

• SystemVerilog 提供了更多高级功能，尤其是在验证方面，使其在现代设计流程中更具优势。SystemVerilog 向后兼容 Verilog，这意味着现有的 Verilog 代码可以在 SystemVerilog 环境中运行，而无需大幅修改。

• 创建一个sv文件

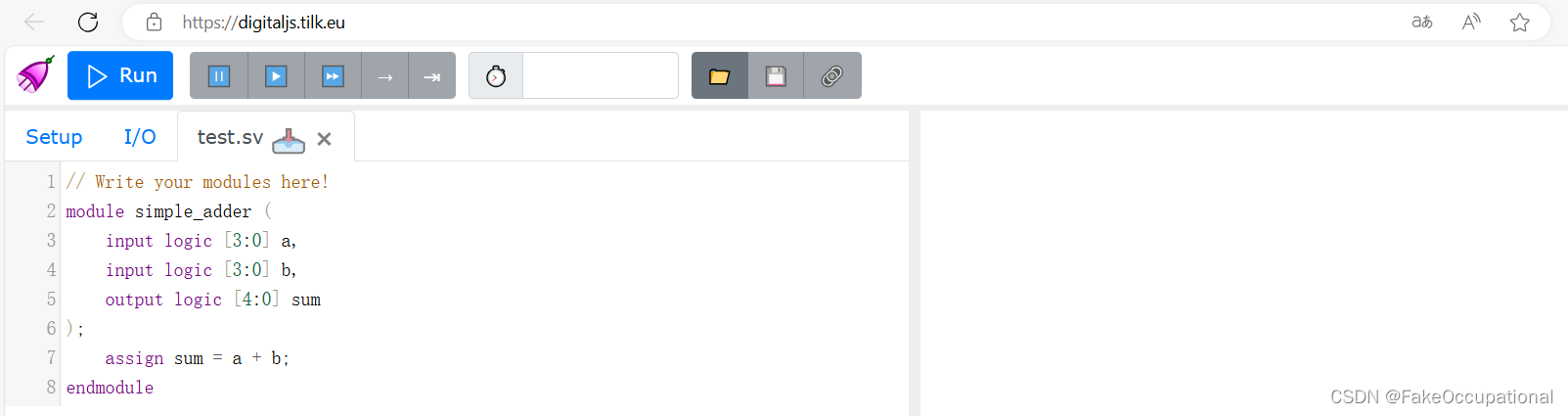

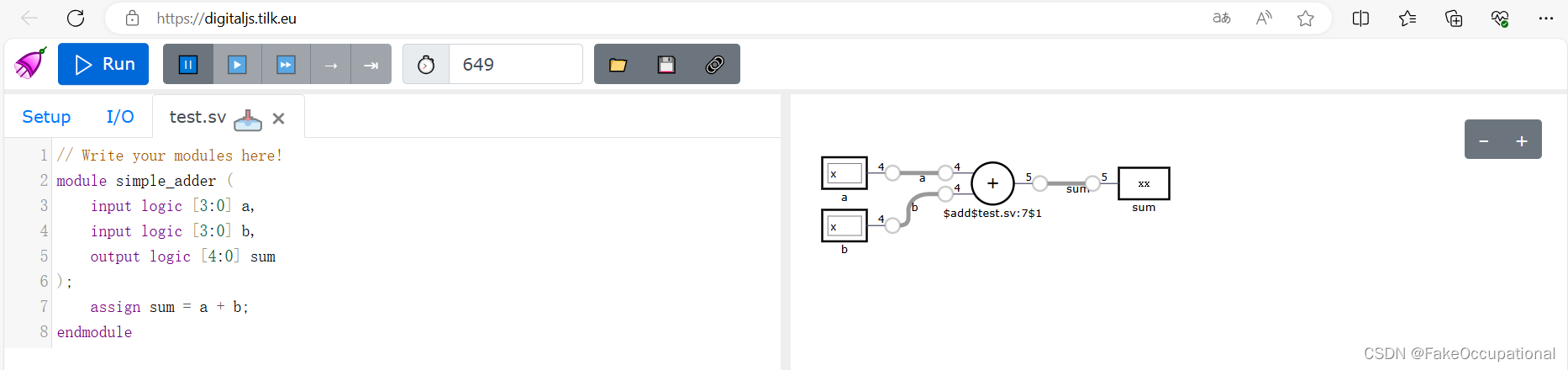

编写代码

module adder (
    input logic [3:0] a,  // 4-bit 输入 a ， logic用于替代 reg（寄存器，过程赋值）和 wire （线网，连续赋值）
    input logic [3:0] b,  // 4-bit 输入 b
    output logic [4:0] sum // 5-bit 输出 sum，考虑到可能的进位
);
    assign sum = a + b; // 进行加法运算
endmodule

Run

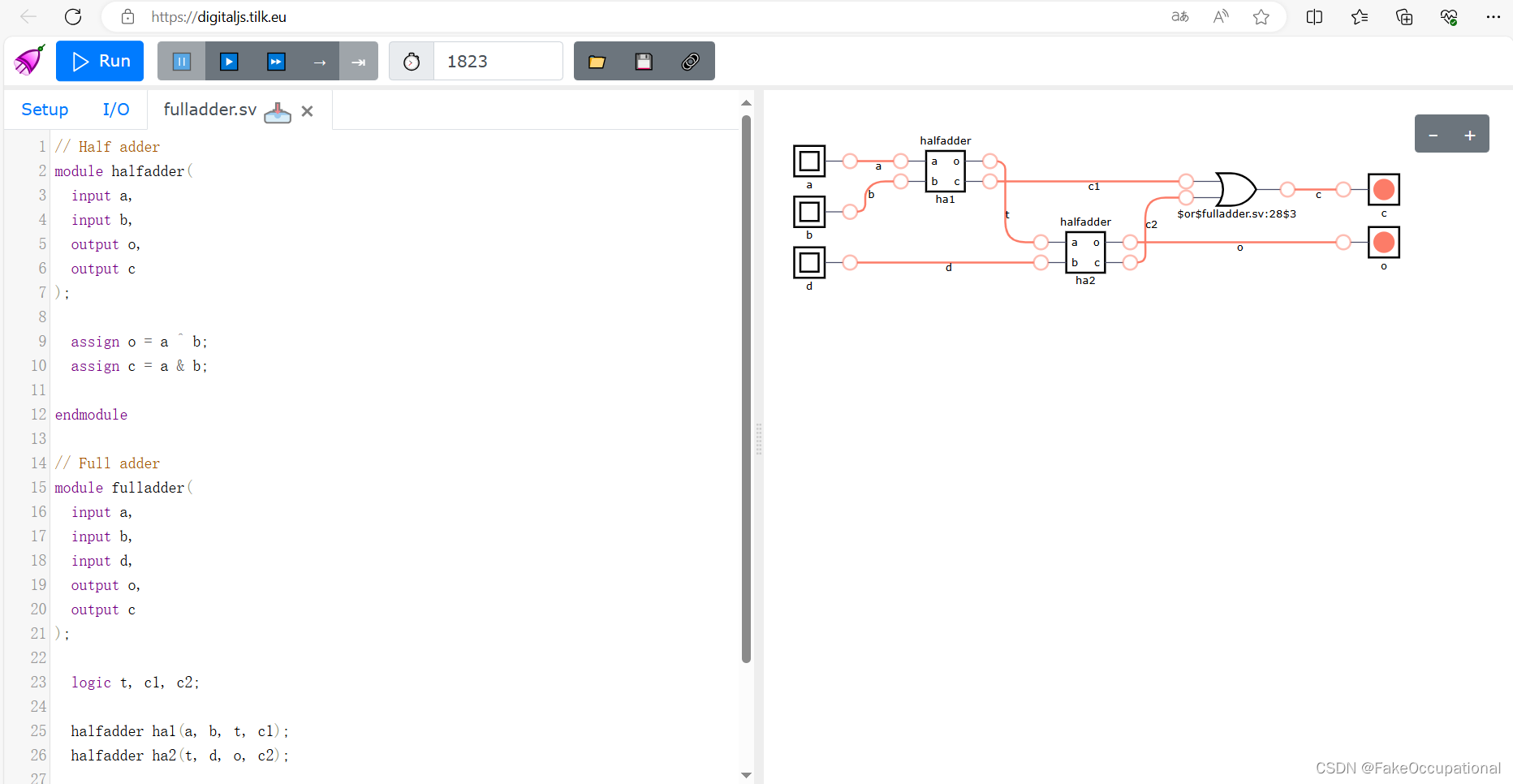

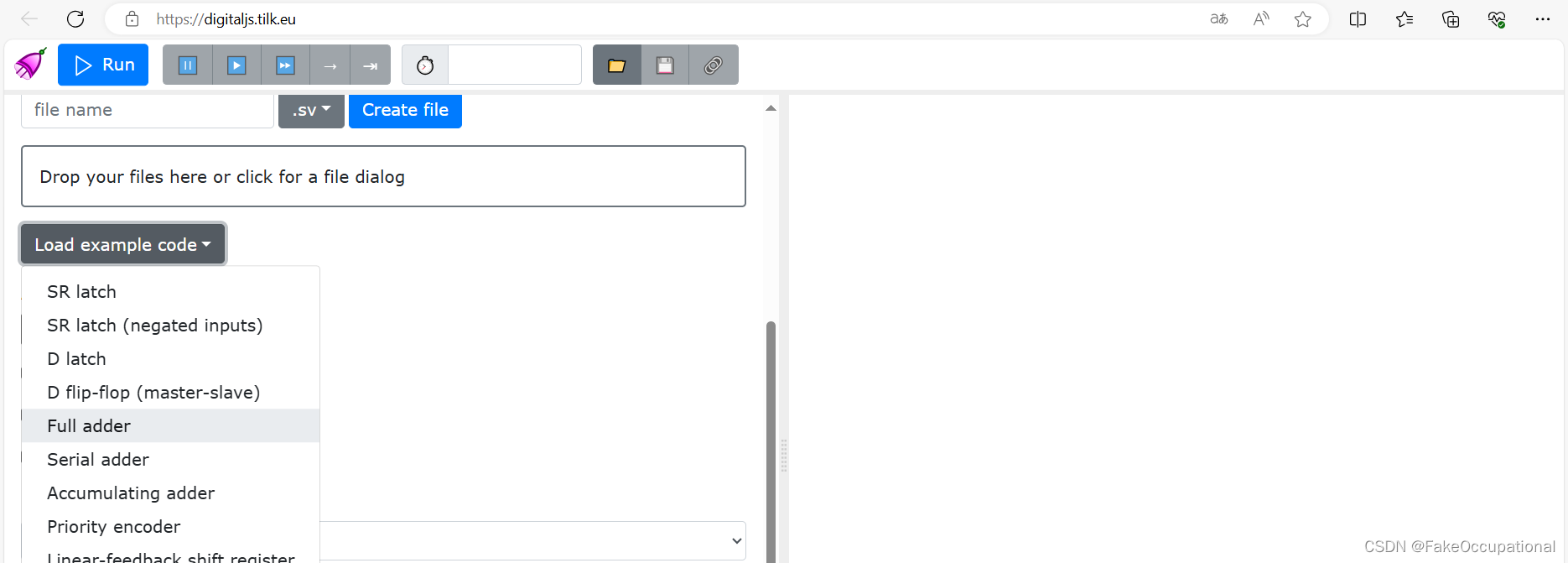

加载示例

edaplayground使用教程

• https://github.com/edaplayground/eda-playground
• https://www.edaplayground.com/

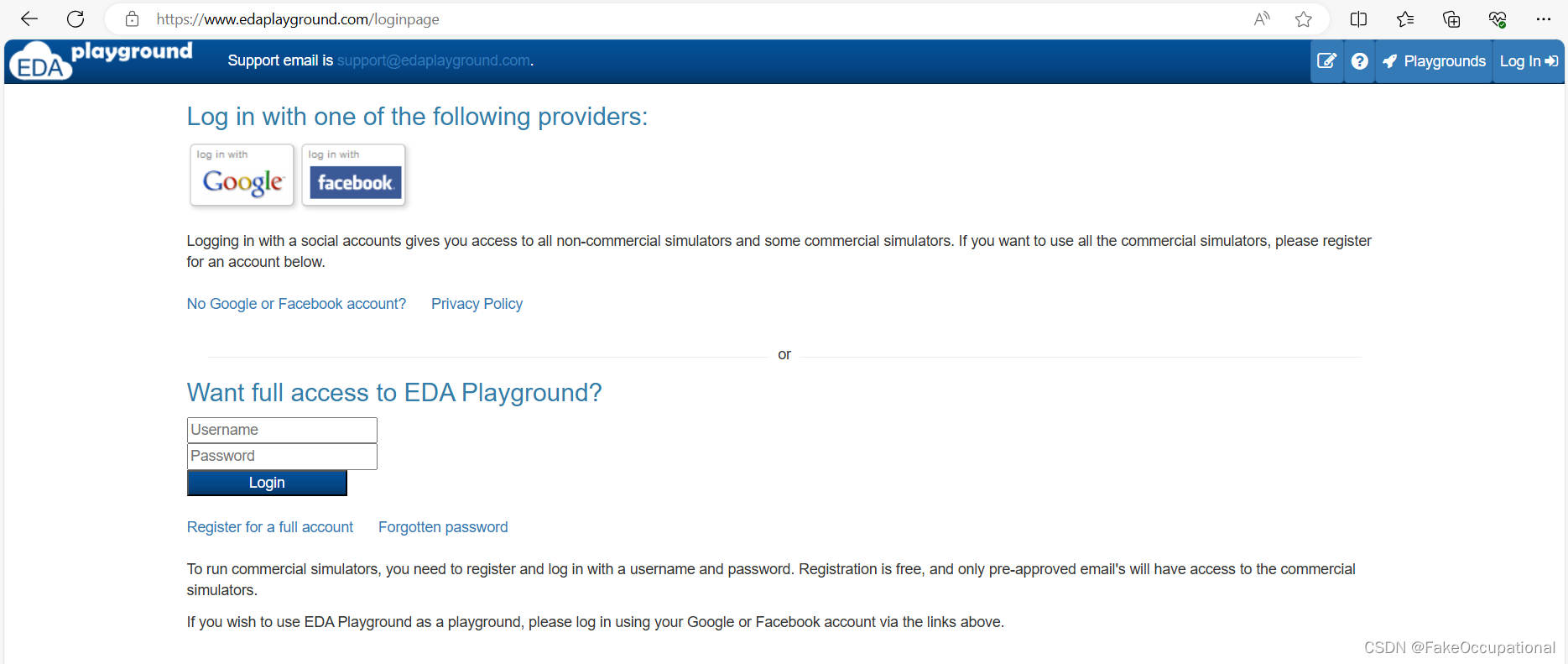

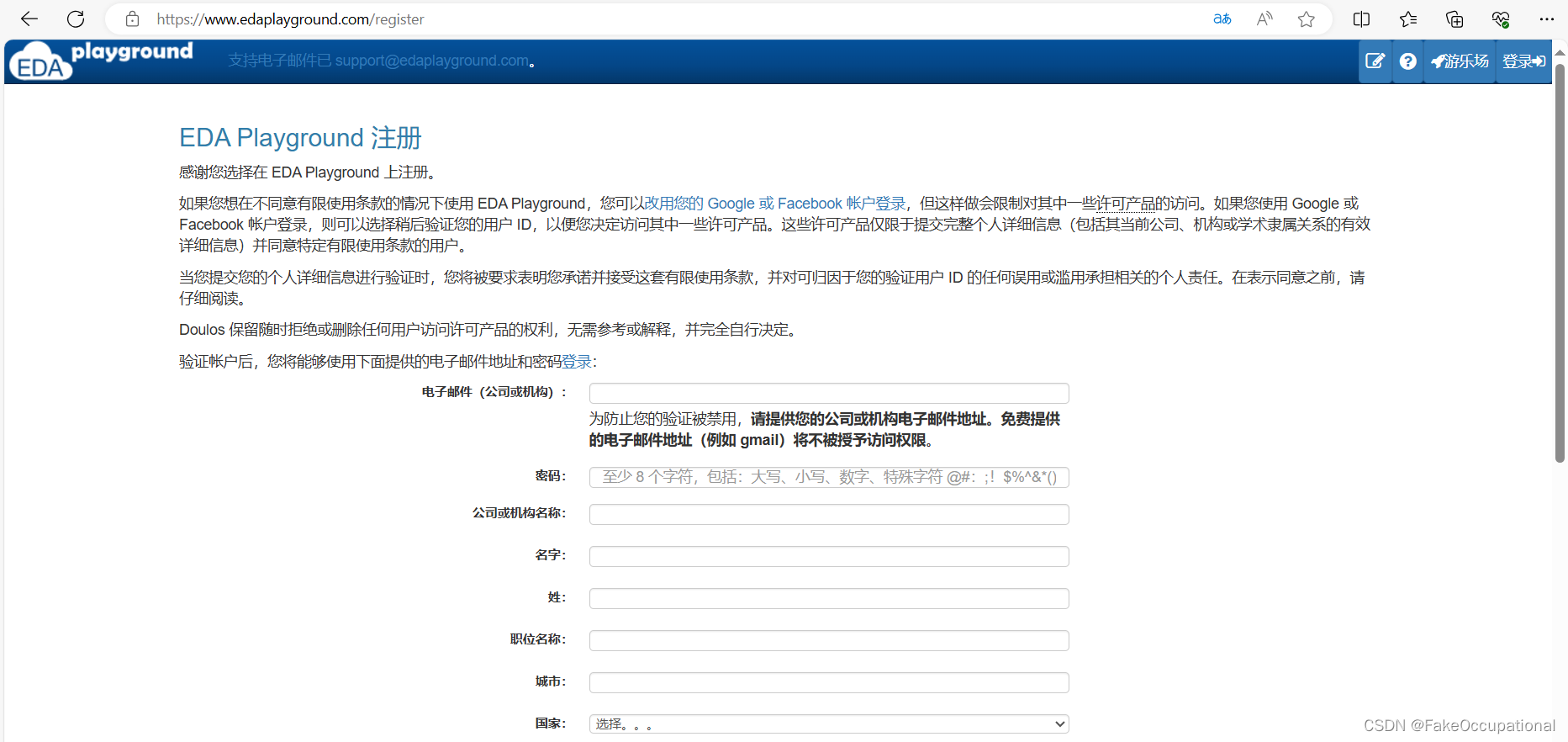

注册账户

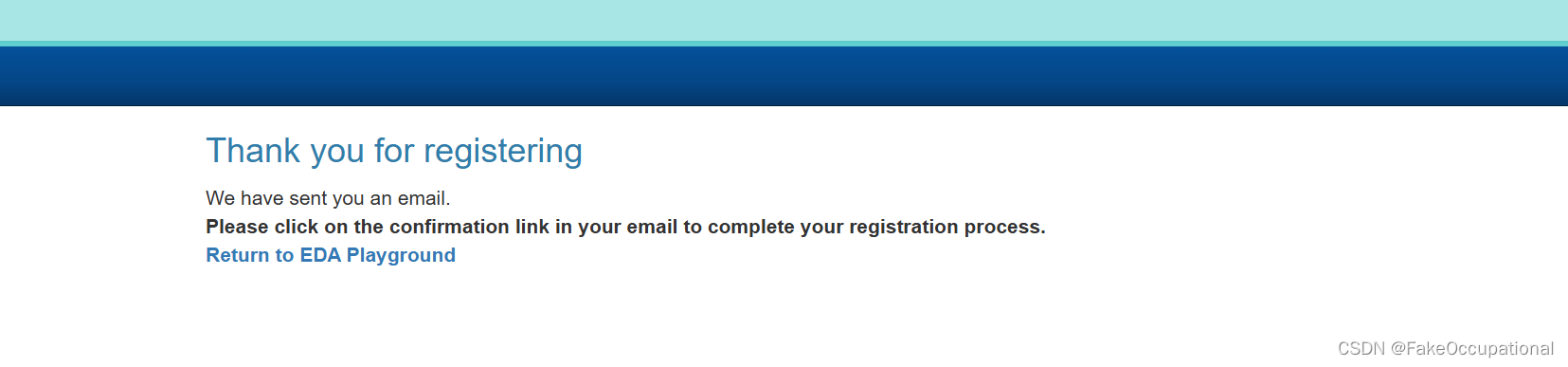

• Register

• https://www.edaplayground.com/register

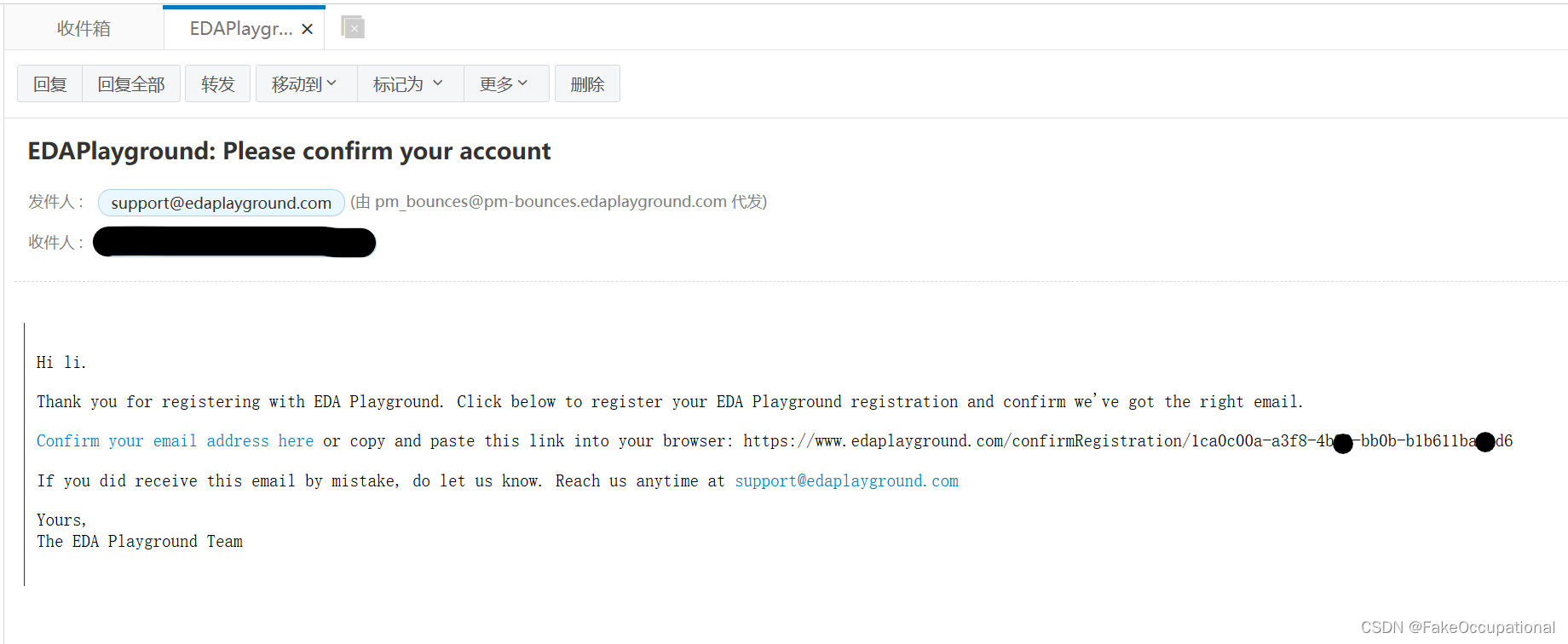

• 经过测试，学生邮箱是可以用的

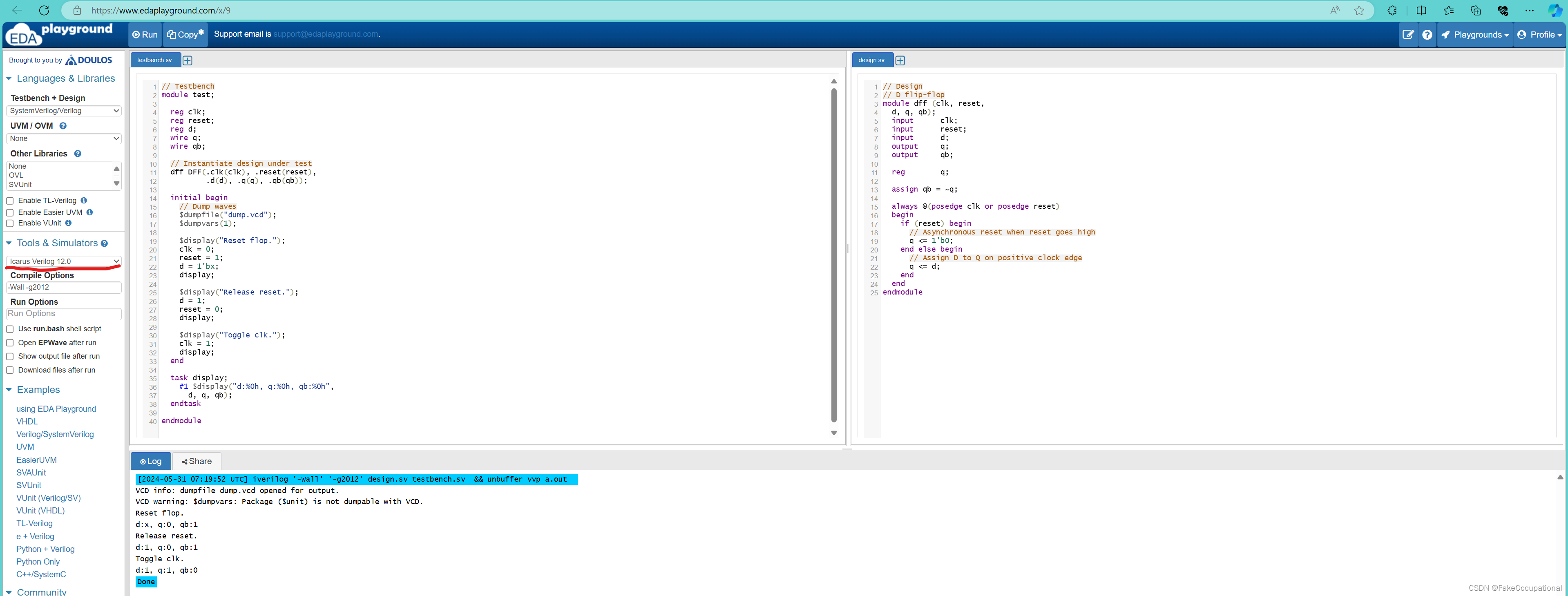

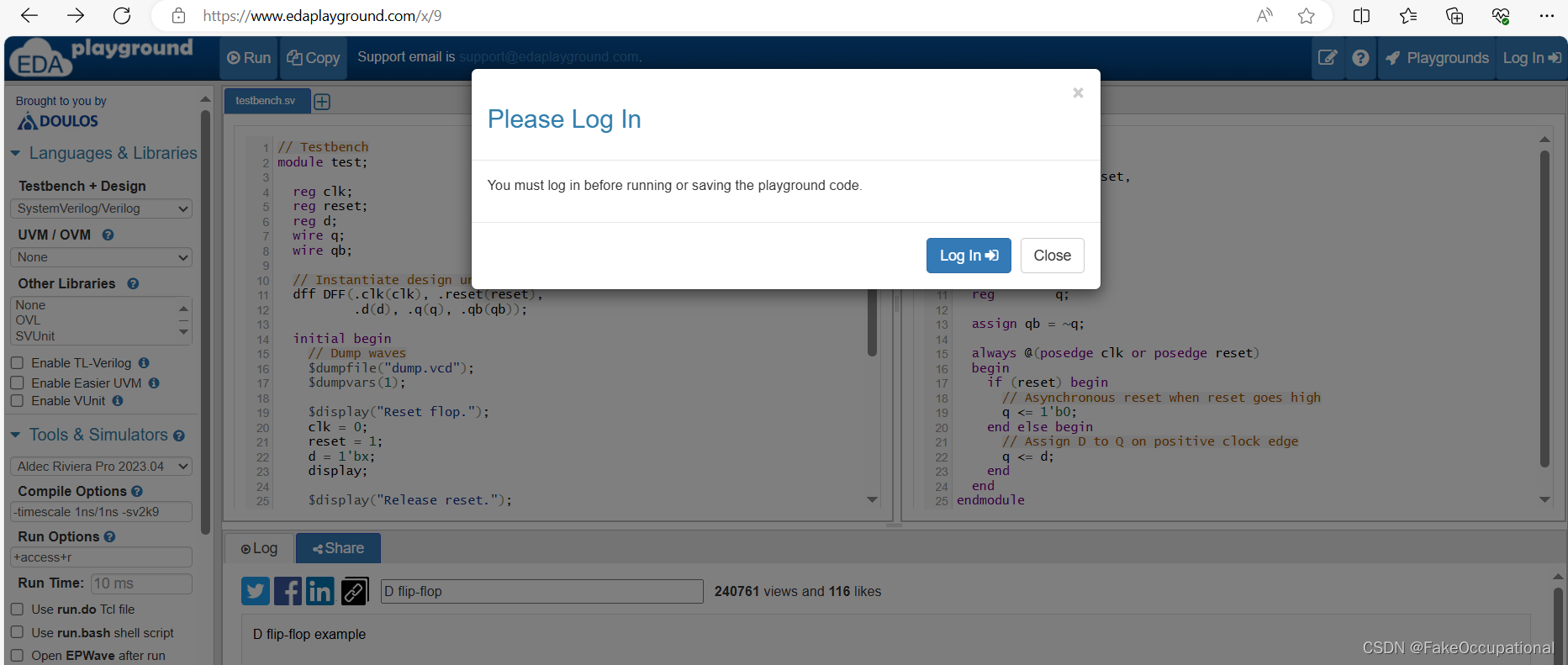

运行D触发器示例

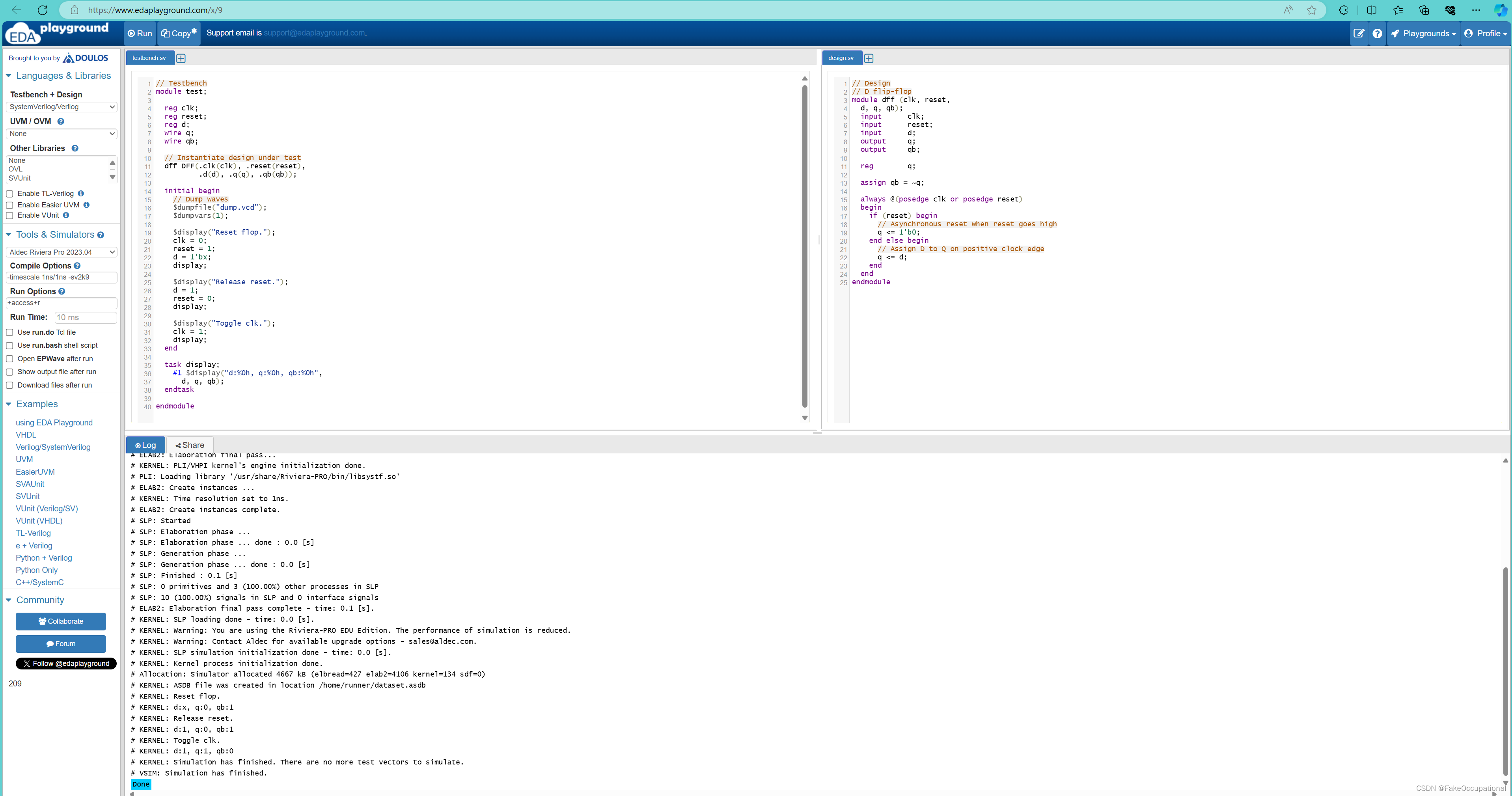

可更换仿真工具

波形查看和分析

• 如果想使用EPWave，需要再testbench中加入类似如下的控制语句

initial begin
  $dumpfile("dump.vcd"); $dumpvars;
  end
