序列检测器（verilog）

👉注：本文所用的代码均已编译通过，详情在文末。
👉注：更多精彩请看： 面试常问的verilog代码汇总 一文

---

简介

序列检测器顾名思义是用于检测一段给定的信号。可以使用状态机来直接描述，也可以采用移位寄存器的方式进行检测。

简单的序列检测器

这里用最简单的 ”111“序列检测器，当电路输入X出现三个或三个以上为1时，电路输出Z为1，否则输出为0。下面介绍2种代码形式，分别采取：状态机直接描述和使用移位寄存器检测。

1.采用直接的状态描述方式

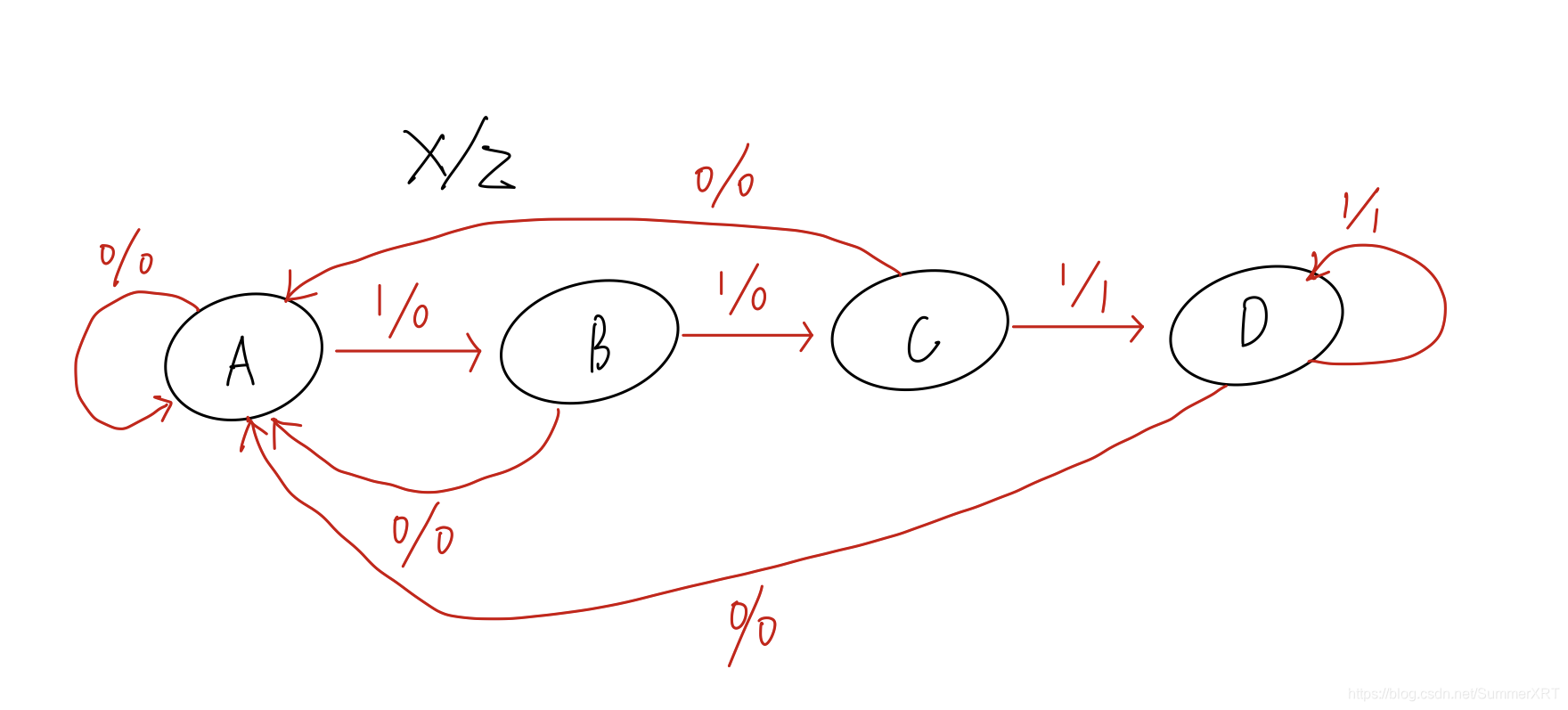

首先，需要画出它的状态转移图，如下：

状态描述：

• A表示出现0个1时的状态；
• B表示出现一个1时的状态；
• C表示连续出现两个1时的状态；
• D表示出现三个或三个以上1时的状态。

根据状态图，我们就可以轻松写出状态机了，如下：

module check_sequence(z,x,clk,rst_n);
  output z;
  input x,clk,rst_n;
  reg[1:0] state,next_state;//四个状态，需要两位状态寄存器表示
  wire z;

  parameter A=2'b00;
  parameter B=2'b01;
  parameter C=2'b10;
  parameter D=2'b11;

  assign z = (state == D) ? 1 : 0;
  always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
      state <= A;
      next_state <= A;
    end
    else begin
      state <= next_state;
    end
   end

  always@(x,state)begin
    case(state)
      A: if(x) next_state <= B;
         else next_state <= A;
      B:if(x) next_state <= C;
        else next_state <= A;
      C:if(x) next_state <= D;
        else  next_state <= A;
      D:if(x) next_state <= D;
         else next_state <= A;
      //因为转态编码都全部case了，不需要使用default
    endcase
  end
endmodule

当然，上面转态转移图还能进一步化简，先根据状态转移图划出卡诺图并化简，最后可以写出输出方程和状态方程。详细可以回顾数字电路。

2.使用移位寄存器

使用3位移位寄存器，把输入X作为移位寄存器的输入，当寄存器中为111时，输出Z为1。

module check_sequence3(z,x,clk,rst_n);
  output z;
  input x,clk,rst_n;
  reg[2:0] q;
  reg z;
  always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
      q <= 0;
      z <= 0;
    end
    else begin
      q <= {q[1:0],x};//移位寄存
    end
  end
  always@(posedge clk or negedge rst_n)begin
    if(q==3'b111)  z <= 1;
    else           z <= 0;
  end
endmodule

稍复杂的序列检测器

“11010”序列检测器。当出现序列“11010”时，输出Y为1，否则Y为0。

1.状态机描述

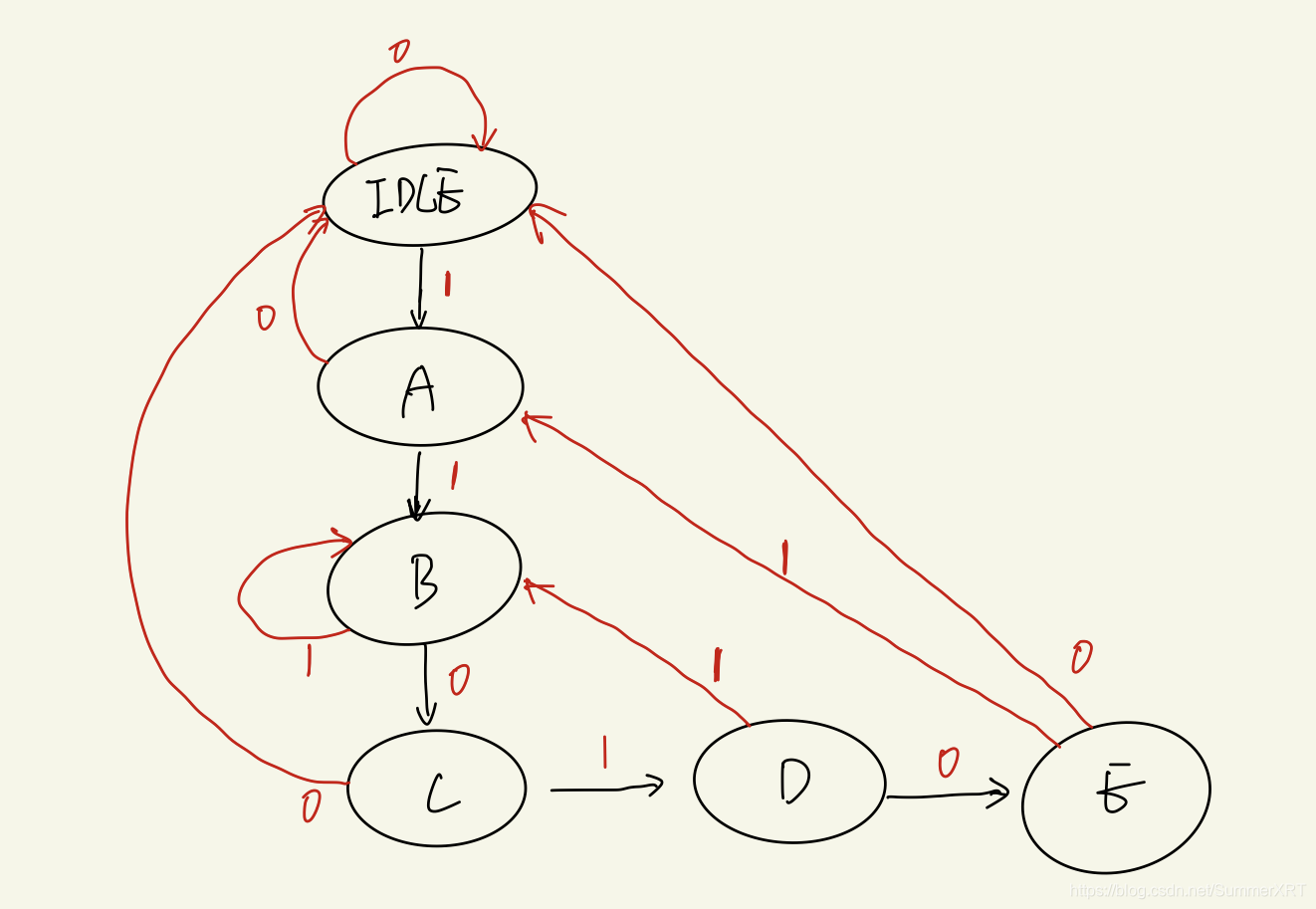

不多逼逼，直接上状态转移图。如下：

module check_sequence(dout,din,clk,rst_n);
  output dout;
  input din,clk,rst_n;
  reg[2:0] state,next_state;//六个状态，需要3位状态寄存器表示
  wire dout;

  parameter IDLE=3'b000,A=3'b001,B=3'b010,C=3'b011,D=3'b100,E=3'b101;

  assign dout = (state == E) ? 1 : 0;
  always@(posedge clk or negedge rst_n)begin
    if(!rst_n)begin
      state <= 3'b000;
      next_state <= 3'b000;

    end
    else begin
      state <= next_state;
    end
  end
  always@(state or din)begin
    case(state)
      IDLE:if(din) next_state <= A;
           else next_state <= IDLE;
      A:if(din) next_state <= B;
           else next_state <= IDLE;
      B:if(din) next_state <= B;
           else next_state <= C;
      C:if(din) next_state <= D;
           else next_state <= IDLE;
      D:if(din) next_state <= B;
           else next_state <= E;
      E:if(din) next_state <= A;
           else next_state <= IDLE;
      default: next_state <= IDLE;
    endcase
  end
endmodule

2.使用移位寄存器

也可以使用5位移位寄存器来检测序列，和3位很类似，这里就不赘述了。

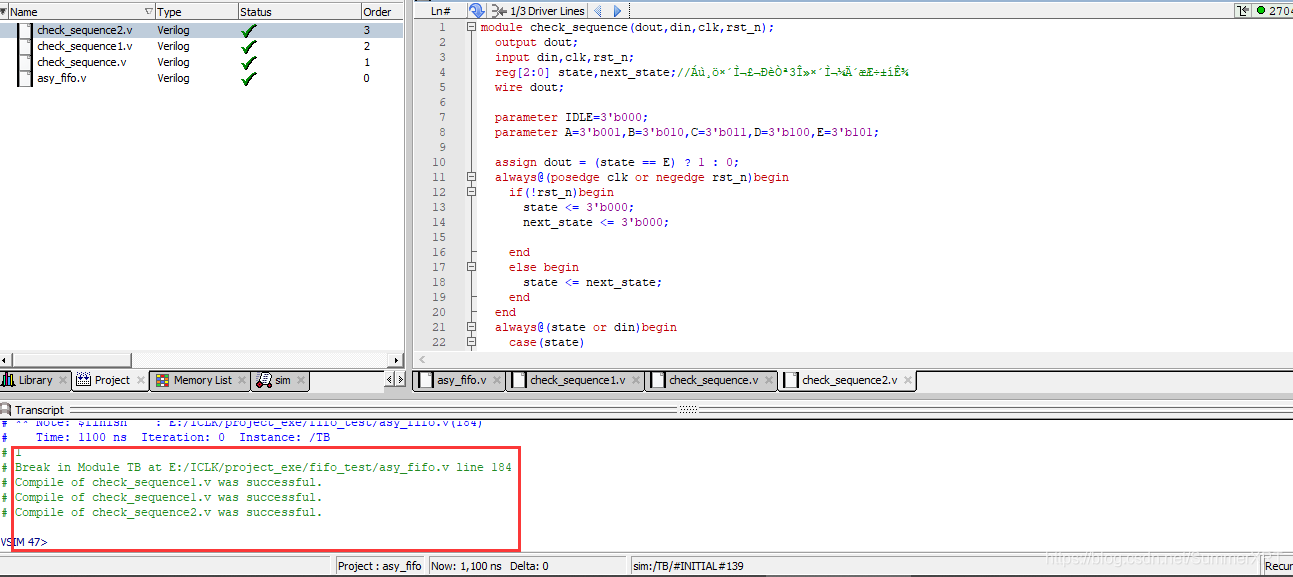

代码编译

PS:以上三组代码均通过编译，分别命名为check_sequence、check_sequence1和check_sequence2
