发光二极管正负极判断

1. 看缺角处区分正负极

在led节能灯照明行业中会经常用到5050贴片LED，这种贴片发光二极管是正方形的，四个直角中有一个角带个小缺角，带小缺角的那端就是负极，另一端是正极。

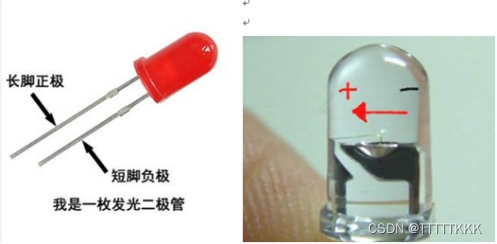

1. 看引脚的长短区分正负极

发光二极管的引脚一般正极引脚比较长，负极的引脚比较短。

1. 通过万用表测试区分正负极

把万用表调到“欧姆x1”档，二极管发光的的时候，红表笔连接的是SMD LED的正端，黑表笔连接的是SMD LED的负端。

由于LED开启门限1.5-1.8V左右。有可能数字万用表提供的电压无法启动它。所以还是看标记。贴片发光二极管，有绿色点的为负极，相对的为正极。

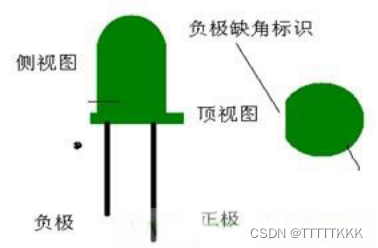

1. 看管体内形状大小区分正负极

从侧面观察两条引出线在管体内的形状，小的为正极，大的为负极。

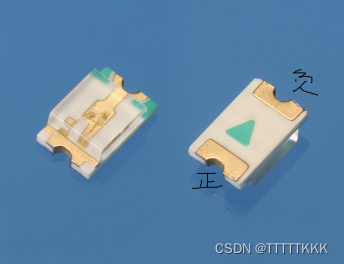

1. 从表面标识方向区分正负极

如0805、0603封装的贴片发光二极管在底部都会有”T”字形或倒三角形符号，”T”一横的一边是正极，另一边是负极；三角形符号的“边”靠近的是正，“角”靠近的是负极。

1. 万用表检测LED可以要用二极管档

LED也属于二极管，同样具有单向导通的特性，只允许电流从LED的正极流到负极，所以我们可以用万用表的二极管档来测量LED的好坏，红、黑表笔是有方向的，第一步可以先交换表笔测量一下，以免判断错误，但LED与普通二极管不一样，它的正向导通压降比较高，不同颜色的LED的正向导通压降也不同，如果万用表二极管档位提供的电压低于LED的正向导通压降，LED就只能微微发亮甚至不亮了。

二极管档会提供一个恒定电流，一般是1mA（有些万用表是2mA），当连接二极管时，就可以测量出二极管PN结的压降，从而判断二极管的好坏。由于二极管档提供的电流很小，在测量LED时，如果LED需要的电流较大，亮度会比较低。

使用9V电池供电的万用表，一般都可以点亮LED，有些使用3V电池供电的万用表就可能点亮不了工作压降较高的LED了。

1. 万用表电阻档也可以测量发光二极管

我们也可以使用电阻R100档来测量LED是否发光，如果LED的工作压降较高，还可以考虑串联一节1.5V的电池来提高万用表的测量电压，从而提高LED的亮度，以便我们更好的判断LED是否损坏。

总而言之判断贴片发光二极管的正负极有很多方法，在判断发光二极管的正负极时，可以选择合适自己的判断方法，能更快的判断出发光二极管的正负极。
