今天要介绍的数字后端基本概念是方向的表示方法。人生在世，最重要的是方向感。那在数字后端中，我们是如何去表征各个单元的方向的呢？

0?wx_fmt=jpeg

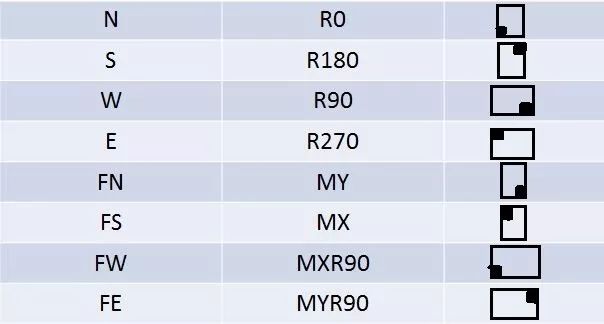

首先N，S，W，E就是大家熟悉的North， South， West， East. 另一种写法分别称为Rotate 0，Rotate 180，Rotate 90，Rotate 270。每个标准单元默认都放置于左下角，也就是R0位置，逆时针旋转90度就是R90位置，依次类推。

而FN，FS，FW，FE则代表Flip North，Flip South，Flip West， Flip East，表示反转以后的方向，对应着Mirror Y（沿Y轴翻转），Mirror X（沿X轴翻转），Mirror XR90，Mirror YR90。

0?wx_fmt=png

回家作业

0?wx_fmt=png

1. Mirror XR90，Mirror YR90分别代表什么意思呢？
