Tessent Shell User’s Manual Chapter2 Tool Invocation and Basic Concepts

Tessent Shell Basic

Tessent Shell是一个可以运行所有Tessent工具的平台。该平台包括共享的设计数据、公共数据库和强大的脚本工具，这些工具提供了一个完全自动化的DFT流程，也支持满足特定需求的定制化流程。在该环境下，可以完成DFT硬件插入（EDT(embedded deterministic testing)、OCC(on-chip clock controller))、LogicBIST、MemoryBIST\BoundaryScan等）、测试向量生成（Scan chain、ATPG）和post-silicion tasks（缺陷诊断、良率分析）。
在Tessent Shell环境中，设置环境（context）和系统模式（system mode）告诉工具你将要执行的任务，工具使用设计数据模型(design data models)来存储设计相关的数据。

1.Tool Invocation

Linux平台下启动Tessent shell命令为

% tessent -shell

工具启动后进入setup mode，启动过程中会读取启动文件（startup file）和环境变量（environment variables），除了默认值之外，这两部分内容都包含有自定义选项。

2.Contexts and System Modes

Tessent shell 启动后的第一件事情就是要设置环境（Context）和系统模式（System mode）。Context指的是一个广泛的功能类别，通常对应于特定的工具、产品或许可证，例如Tessent FastScan。每个Context包括多个系统模式（System modes），System mode指定了工具当前的运行状态。通过设置环境和系统模式，可以指定Tessent Shell执行的任务类型。此外，还需要指定Tessent shell将要执行的任务的设计层级（design level）。

Contexts

Context指定了您希望使用testent Shell执行的任务的功能类别，context的设定命令为：

SETUP> set_context dft -scan

SETUP是说工具启动后进入setup mode，dft -scan 是context选项之一，其功能和部分其他选项如下表所示：

Context	Description
dft	编辑和自检(introspection)以下类型的设计:gate-level Verilog, RTL Verilog, RTL System Verilog和RTL VHDL
dft -scan	Scan analysis and scan chain insertion.(Tessent Scan)
patterns -scan	Test pattern generation and good and fault simulation.(Tessent FastScan&Tessent TestKompress) ；uncompressed scan ATPG/fault simulation, EDT ATPG/fault simulation, and Logic BIST fault simulation.
dft -edt	EDT IP generation and optional insertion.

必须在调用testent Shell之后和可以输入大多数命令之前设置Context。set_context命令仅在setup模式下有效。在设置Context之前，只能运行一小部分setup命令。这些命令是您通常放置在启动文件（startup file）中的命令。可以使用get_context命令查看当前context，该命令还会返回subcontexts，例如 patterns -scan 是否被配置为执行LogicBIST or ATPG。

System Modes

Tessent Shell中的系统模式定义了工具的操作状态（operational state）。默认系统模式为setup，可用的系统模式取决于工具的当前的context，具体如下表：

System Mode	Description
setup	Used as the entry point into the tool. Used to define the current context and specify the design information
analysis	perform design analysis, test pattern generation, PDL retargeting, and simulation
insertion	perform design editing and introspection

使用set_system_mode可以切换系统模式，如下：

SETUP> set_system_mode insertion

Context and System Mode Combinations

Context和System mode隐含决定了Tessent Shell的任务流程，当时进行DFT设计的时候，是从setup到analysis再到insertion；在处理patterns的时候，则是从setup到analysis。例如，如果你正在在setup mode下进行DFT设计，那么你不能执行扫描分析。
下面的表格列出了在可用Context和system mode下可以执行的操作。工具会过滤掉不适用于当前所处context/mode下的功能，并在尝试执行不在当前context/mode范围内的任务时发出错误。

Design Levels

在使用DFT设计时(即在dft环境中工作)，必须设置所执行任务所处的的设计层级。设计层级包括chip, physical block 和 sub-block，没有默认配置。对于flat designs，总是工作在chip level。对于hierarchical designs，区分是工作在physical blocks 或 sub-blocks中的top-level(chip)还是较低的级别是至关重要的。
相关命令 set_design_level。

3.Design Data Models

Tessent Shell有以下数据模型:: the hierarchical design data model, the flat design data model, and the ICL data model。每个数据模型都包含一个或多个设计对象（design objects），例如引脚（pins）和模块（modules），并且每个设计对象都与一组属性（attributes）相关联，例如总线的ID或位宽。

Flat Design Data Model

扁平化设计数据模型(flat design data model)是工具在进入分析模式时创建的层次化设计的内部扁平化表示，也可以使用create_flat_model命令显式地创建flat模型。
扁平化设计数据模型由连接在一起的逻辑门（gates）组成。gate是primitive module的实例，gate_pin对象表示gate实例上的pin。Gate_pin对象没有唯一的实例名，但是它们有一个唯一的ID来区分彼此。ID格式为两个整数，中间用句号（period）分隔。第一个整数表示gate ID，第二个整数表示引脚索引(其中0是输出引脚，1是第一个输入引脚，依此类推)。但是，从一个网列表版本到下一个网列表版本，或者从一个Tessent Shell调用到下一个网列表版本，这个ID不会保持不变。因此，应该避免将这个ID硬编码到脚本中。

Hierarchical Design Data Model

当使用read_verilog等命令将设计加载到工具中时，Tessent Shell将你的设计网表（design netlist）转换为内存中的分层设计数据模型（hierarchical design data model ）。该设计数据在使用Tessent shell期间会一直保留在内存中，直到您删除模型或退出工具。
分层设计数据模型包含以下对象类型:

• Module —— 设计的基本构建块（basic building block），可以是Verilog模块、Tessent库模型或内置原语。
• Instrance —— module的单一实例化
• Port —— module的input、output或inout接口
• Pin —— instance的input或output接口
• Net —— 连接instances的pins的连线
• Pseudo_port —— 用户添加的原始输入或原始输出
  使用set_current_design命令将设计中的一个模块指定为当前设计。实例、引脚和线网是相对于当前设计定义的层次化对象（hierarchical objects）。

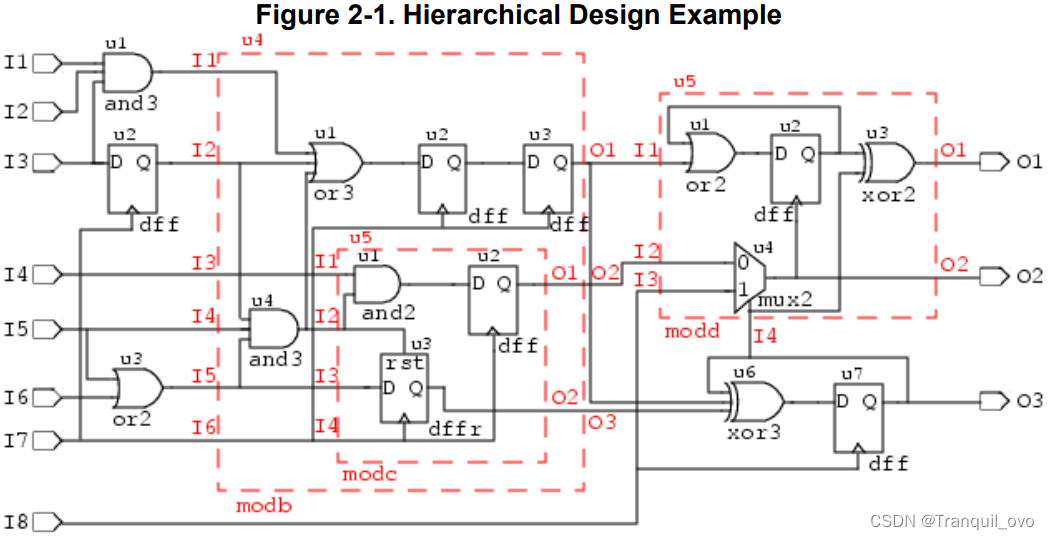

  图2-1所示是本章会多次用到的分层设计的实例。单元（elements）上面的标签是实例名（instance name），单元下面的标签是模块名（module name）。例如，左上角的与门的模块名为and3，实例名为u1。
  虚线框是父模块中实例化的模块。例如，模块modc是在模块modb内部实例化的。它的完整实例路径为u4/u5。


ICL Data Model

ICL（Instrument Connectivity Language）描述了组成IJTAG网络的元素（elements），以及它们彼此之间或着和网络端点上仪器之间的逻辑(尽管不一定是物理)连接。
ICL与Verilog等层次化网表有一些相似之处，它由可能包含其他模块实例的模块组成，描述了实例的引脚之间的连接关系。但是，重点是要注意ICL不是一个完整的网表。连接是端口到端口（port to port）的，而不是通过网络（nets），ICL是抽象的，不包括电路详细的物理结构。也就是说，ICL只表示network的行为。
ICL数据模型将对象定义为以下四种数据类型之一:icl_module、icl_instance、icl_port和icl_pin。
每个icl_module对象都有它的icl_port对象列表。一旦使用set_current_design命令设置了当前设计，ICL数据模型将从当前设计向下详细说明，并为icl_module的每个实例创建icl_instance对象，并为与icl_instances关联的模块的每个端口创建icl_pin对象。icl_instance和icl_pin对象是层次化对象，因此只在设置了当前设计之后才存在。

Object Attributes

设计数据模型中的每个设计对象都有一个附加到该对象的特征列表，称为属性（attributes）。例如，每个引脚都有一个属性，该属性指定其层次结构名称和父实例（parment instance）。有预定义的属性和用户定义的属性（predefined and user-defined attributes. ）。预定义属性提供对工具已知信息的访问，如模块名称或引脚方向。所有设计对象都有一些预定义的属性，而且每个设计对象也可以有用户定义的属性。
创建新的用户定义属性的过程称为注册（registeration）。与用户自定义属性不同，预定义属性不需要注册。在使用每个新的用户定义属性之前，必须注册该属性并指定默认值。如果以后想更改默认值，必须先取消注册，然后再重新注册属性。
可以查询任意属性，也可以修改任意自定义属性。大多数预定义属性都是只读的。
可以根据属性及其值筛选和排序对象。执行这些操作的命令有filter_collection和sort_collection等。
直观地命名为“get_”的命令返回来自数据模型的对象集合和模型的属性，您可以使用这些属性对各种设计对象进行design introspection。
