编程中的燕尾槽刀具该如何加工设置？

编程中的燕尾槽刀具该如何加工设置？

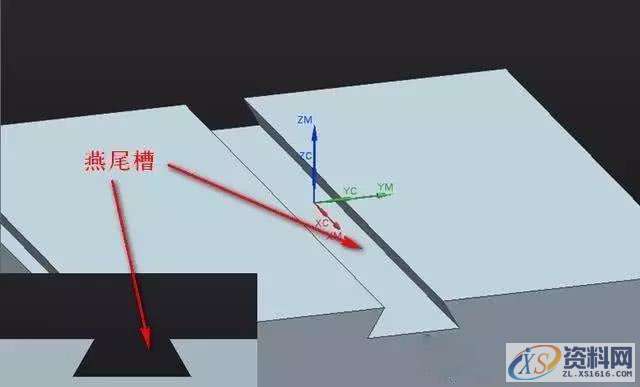

在编程工作中，难免会碰到一些特殊的加工方法，例如燕尾槽加工。

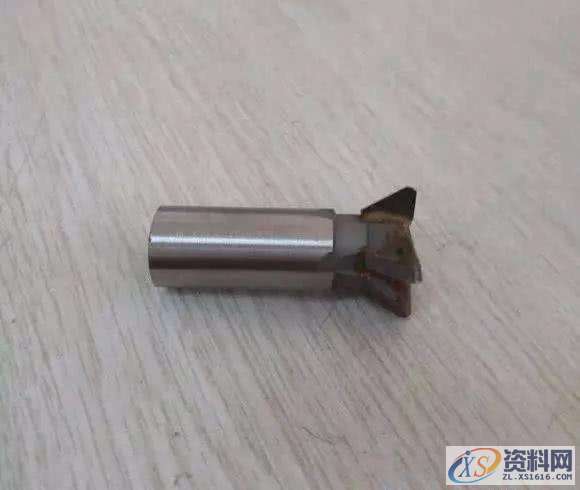

加工这种异形的方位，需要运用特定的刀具，燕尾刀。
这种刀具，在UG编程中怎样设置编程呢。

在这儿给一些不了解的朋友们讲解以下。

挑选鸿沟的话，和其他的2D加工一样设置就好。这儿关键的是看怎样样设置刀具。

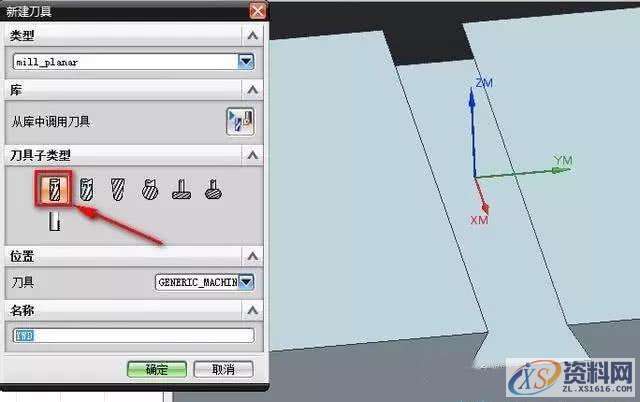

点击新建刀具按钮，来新建一把燕尾刀。

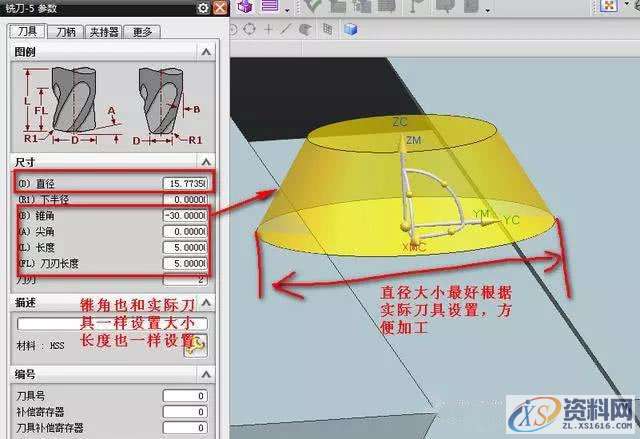

进入设置刀具参数界面，把刀具直径大小，高度，角度等参数都进行设置好。

（尺度根据实际刀具大小确认）

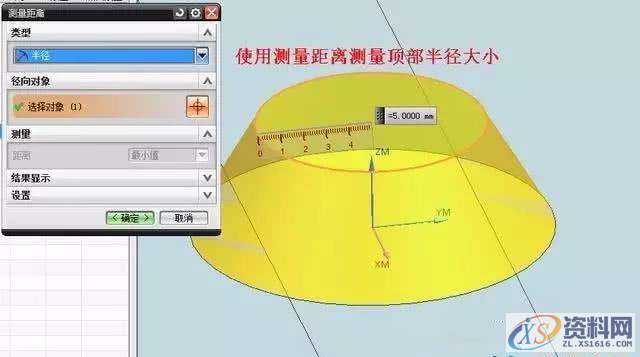

设置好燕尾刀刀刃部分今后，运用测量间隔工具测量下顶部半径大小。

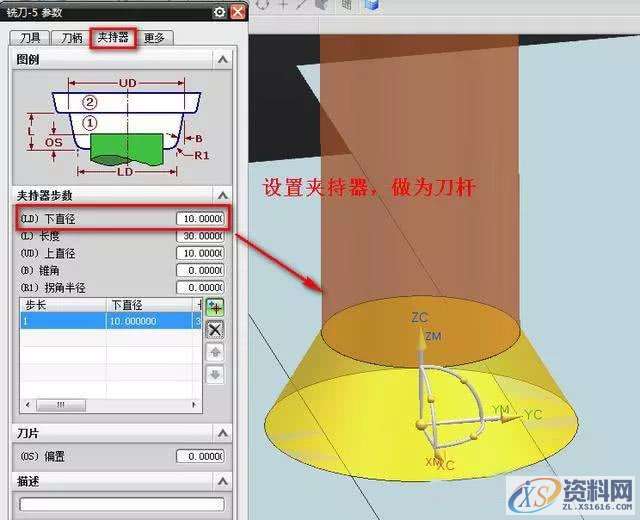

测量出精确尺度今后，回到刀具参数界面，挑选“夹持器”。设置一个夹持器作为编程刀杆运用。
设置好刀具今后，点击确认，完结。

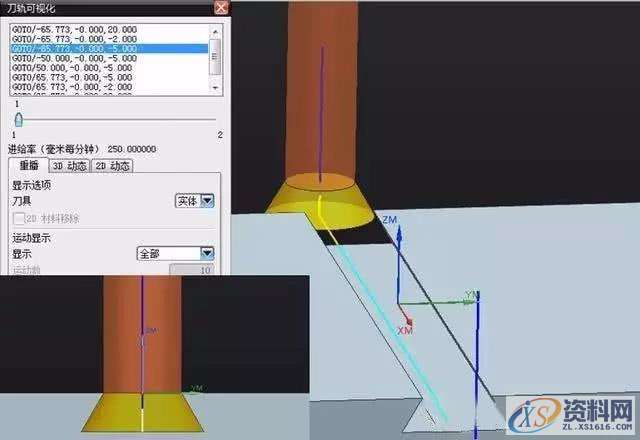

返回操作界面，设置好其他的切削参数（和加工2D线一样设置），生成刀轨。
