解决UG型腔铣开粗断层的方法,赶快学起来吧!

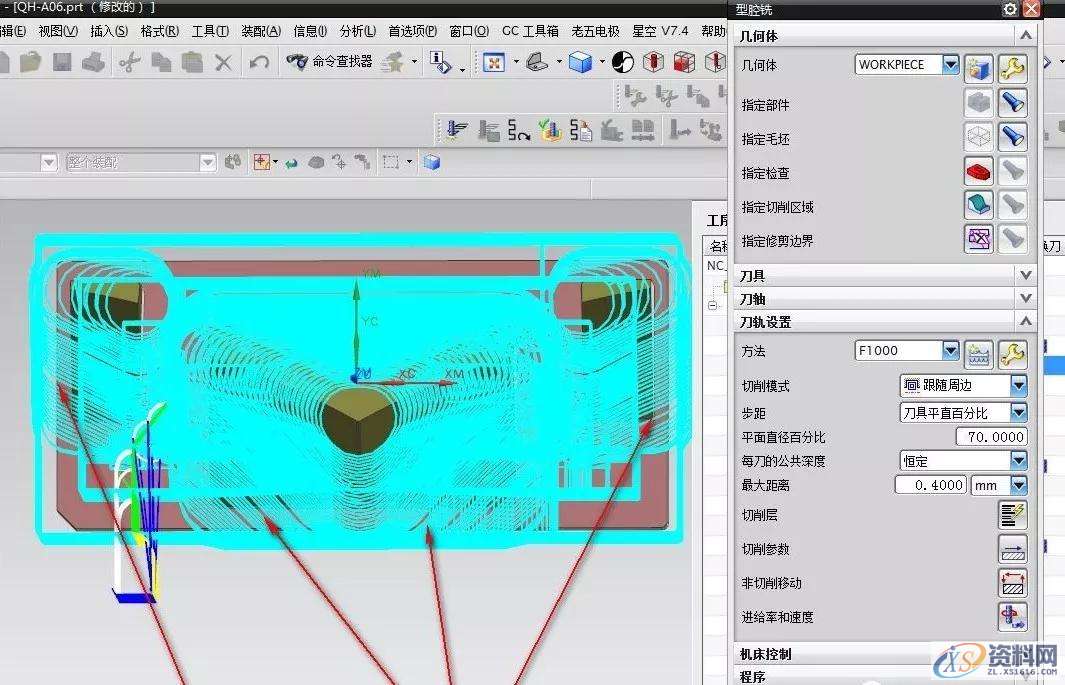

我们在使用型腔铣做开粗程序时,偶尔会出现断层问题。今天来跟大家分享一下UG型腔铣开粗断层解决方法。如下图箭头所示,可以看到开粗已经出现断层。
出现这种问题,我们可以通过修改切削步距来优化一下试试。

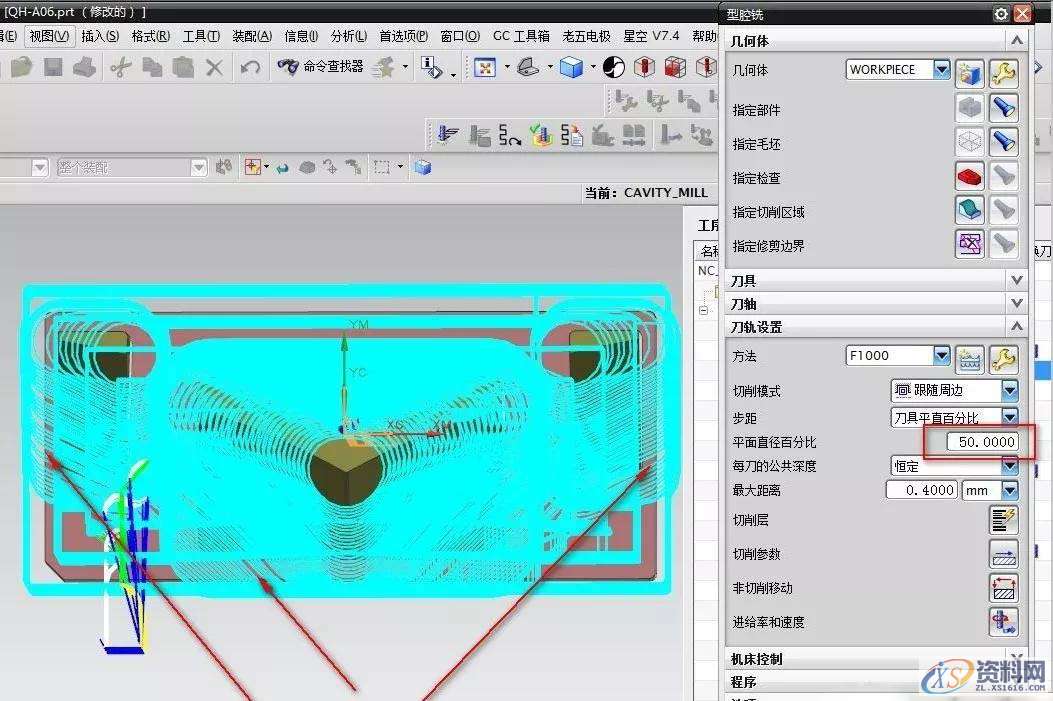

切削步距已经改到百分之五十,仍然有断层问题。
那么如何解决这种问题呢?
解决方法如下:

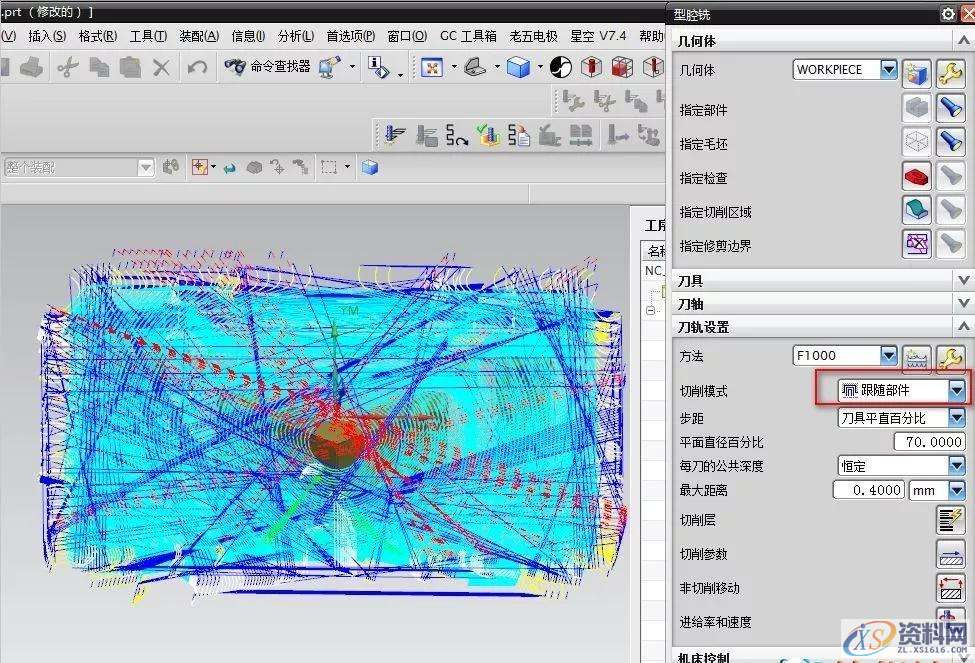

第一种解决方法:使用跟随部件,缺点跳刀太多。如下图:

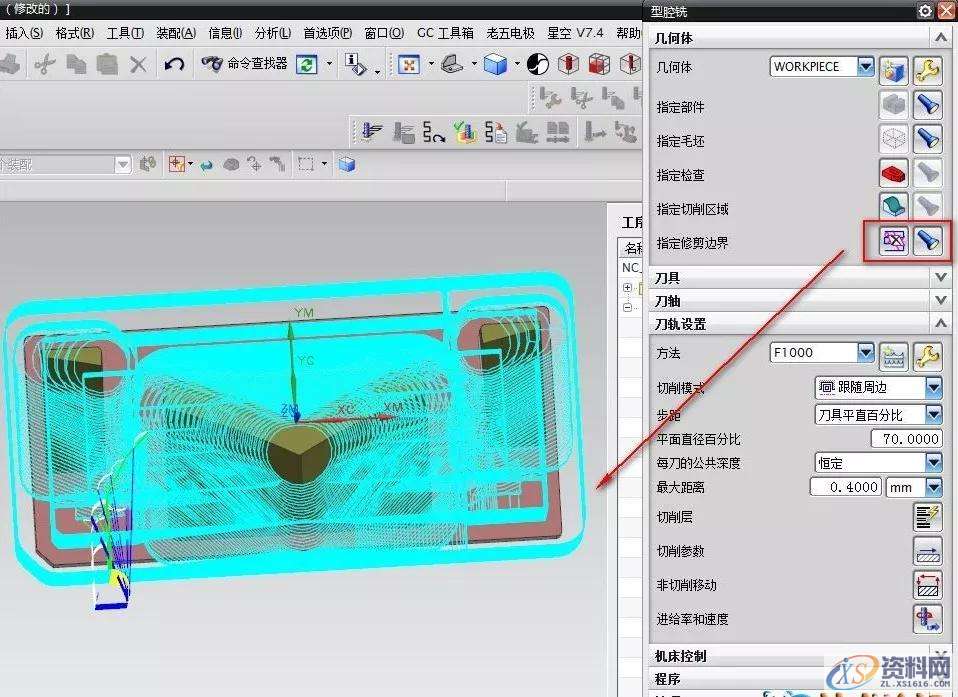

第二种解决方法:使用修剪边界控制来计算刀路,缺点有废刀路。如下图:

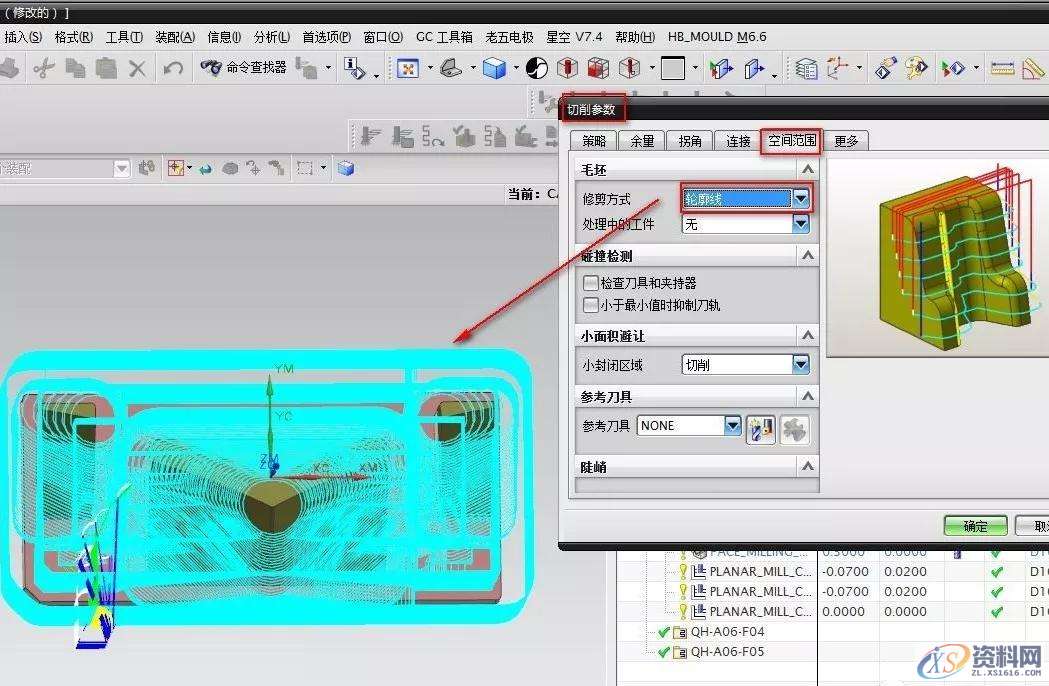

第三种解决方法:使用切削参数里面轮廓线来计算刀路,缺点也是废刀路多。如下图:
以上几种方法都是可取的。

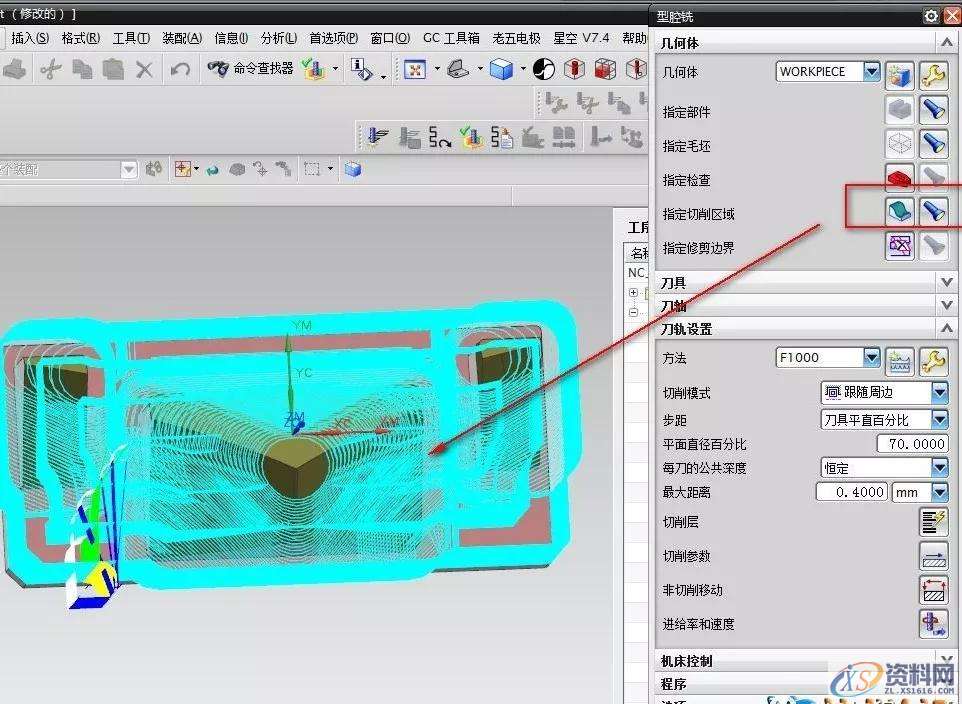

第四种解决方法:选择切削区域生成刀路。如下图:
