二十年经验模具师教你设计抽屉模具，值得学习！

二十年经验模具师教你设计抽屉模具，值得学习！

第一部分 模具基本信息（客户类型胶料产品及模具尺寸钢材）
第二部分 产品说明及要求（产品成型及脱模难点）
第三部分 模具结构设计（浇注分型顶出复位冷却模具动作）
第四部分 模具制造、加工（NCEDMWC省模装配等）
第五部分 注塑工艺（烘料要求模温料温注塑周期锁模力射胶压力）
第六部分 总结

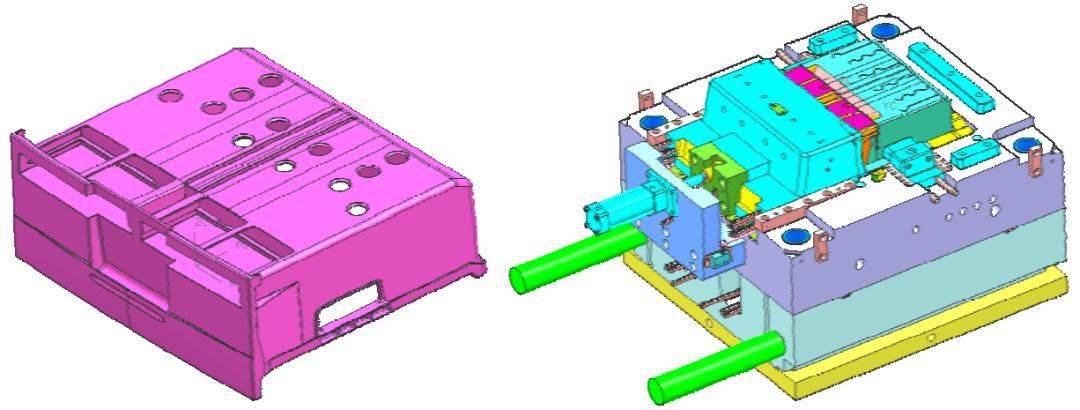

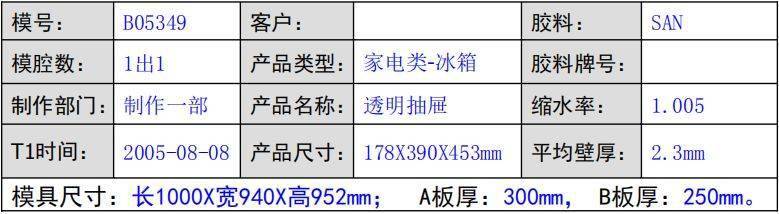

模具基本信息

一.客户要求:
1.此产品为透明胶件，夹线及外观质量要求很高。
2.平均壁厚只有2.3mm,而客户要求啤塑周期为70S。
3.客户接受前模倒扣采用弹前模结构，抽屉后模大侧面倒扣采用大斜顶带动小斜顶结构。

二.模具材料及配件规格:
1.A板原身，选用2711预硬钢材；B板材料为1.2311。
2.下模肉、行位及其他成型零件选用2711预硬钢材，其中斜顶氮化深0.15、硬度HRC50～52。
3.模胚除AB板外，选用中碳钢1050；模胚标准件采用HASC0相等规格。
4.热流道采用Mold-Master针阀式热咀，两点入水；接线盒及电源/电偶插座采用HARTING规格。
5.大行位油唧采用PARKER油唧；快插喉咀采用STAUBIL规
