晶体（三）：切割模式

一、切割模式

石英晶体是一种具有压电效应的重要材料，在电路中用作时间或者频率基准源。

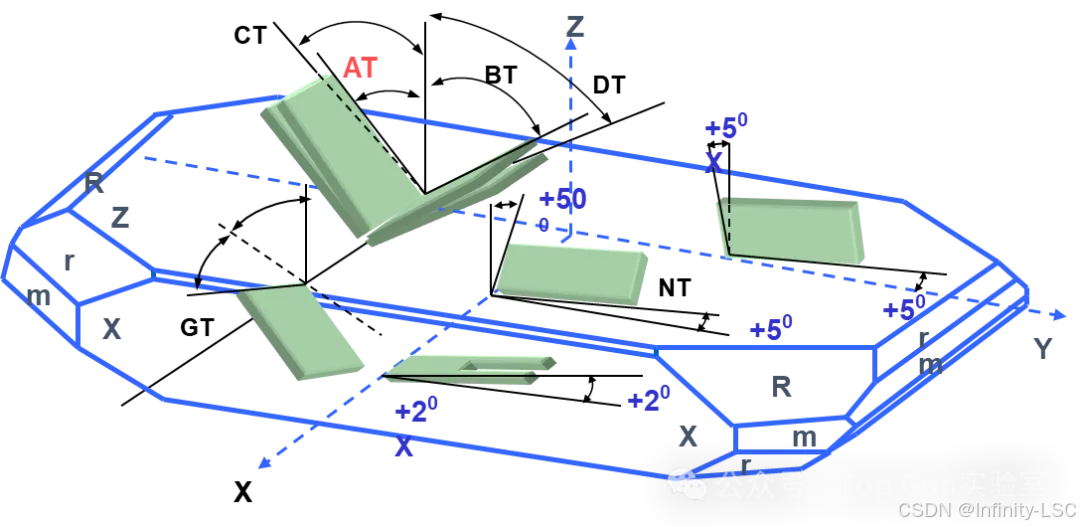

石英水晶棒的切割方式直接影响其性能和应用场景，不同的切割模式会改变石英水晶的机械、热学和电学特性，常见的切割模式有 AT切、BT切、CT切等，如下图所示

二、切割特性

• AT切

        切割角度：AT切的晶面与 Z 轴成35°15′角

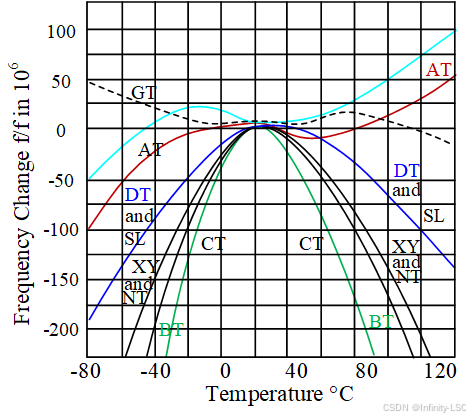

        特性：AT切割的晶体具有良好的温度稳定性，适用于广泛的温度范围。它的频率-温度特性曲线呈三次曲线形状，温度系数较低；AT切晶体频率与切片角度和晶片厚度的公式如下


        应用：AT切是一种常见的石英晶体切割方式，其晶片频率温度特性等效于三次方程，具有频率高、频率范围宽、压电活力高、宽温度范围内（-40℃~85℃）频率温度特性好和易批量加工的特点。主要用于制造石英振荡器。

• BT切

        切割角度：BT切的晶面与Z轴成49°10′角
        特性：BT切的晶体在更高温度范围内具有更好的频率稳定性，但其频率-温度特性曲线呈二次曲线形状。
        应用：BT切主要用于制造高频振荡器和滤波器，适用于需要高温稳定性的应用，如工业控制设备和航空电子设备。

三、基频与泛音

晶振普遍由石英材质或者陶瓷材质加上内部的晶片组合而成，而晶振的频率大小取决晶片大小以及晶片厚薄，石英晶振的频率越高，需要的石英晶片越薄。

泛音频率与基频频率之比接近整数倍（但不是整数倍），泛音振动有3次泛音、5次泛音、7次泛音（3次泛音10~75MHz、5次泛音50~150MHz、7次泛音100~200MHz）；基频只需要接入适当的电容就可以工作，而泛音晶体则需要电感与电容配合使用才可振出泛音频率，否则就只能振出基频，一般经验，40MHz以下基本都是基频晶振，而40MHz以上，则是泛音晶振
