模块电源（十）：Boost Chopper

一、Boost Chopper

        Boost 升压电路是一种开关直流升压电路，全称为升压斩波电路，它可以使输出电压比输入电压高，主要应用于直流电动机传动、单相功率因数校正（PFC）电路及其他交直流电源中。
        其升压原理可参考：模块电源（二）：电感式DC-DC升压器

二、升压方式

        Boost 升压（拓扑结构）主要由开关管、电感、续流二极管、滤波电容等元器件构成。

1.异步升压

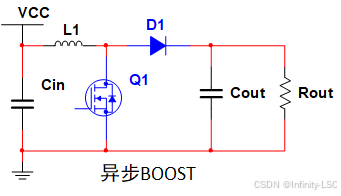

        定义：异步Boost 只有一个MOS管（Q1），加一个二极管（D1）组成，如下图拓扑所示。

2.同步升压

        定义：同步Boost 采用 MOS管（Q2）取代二极管（D1
