【嵌入式实战分享】电机篇（上） 一些简单的减速电机

项目背景

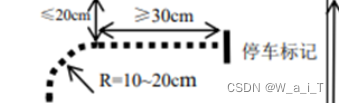

设计制作一个四轮电动小车。要求小车能沿着指定路线在坡道上自动循迹骑线行驶。小车必须独立运行，车外不能使用任何设备（包括电源）。坡道的长、宽约 1m ，坡道可以使用任何材质的板子制作，只要不发生弯曲即可。板子表面铺设画有 1cm×1cm， 黑白间隔的纸条（以下简称为标记线）作为路线指示；标记线起始段为直线，平行于板子两边；标记线在坡顶转向 90°，转弯半径 20cm；标记线平行坡顶距离≥30cm，距坡顶距离≤20cm；标记线总长度为 1m。停车标记为宽 1cm 长 5cm 的黑色线条，垂直于坡顶标记线。小车坡度角示意及行驶线路顶视图如图 1 所示。

---

电机介绍

根据上述项目要求，我们可以用一些常见的消费产品所用的电机；下面我们举几个在本项目中考虑到的例子，

1、引脚说明

【如何使用】【怎样接线】

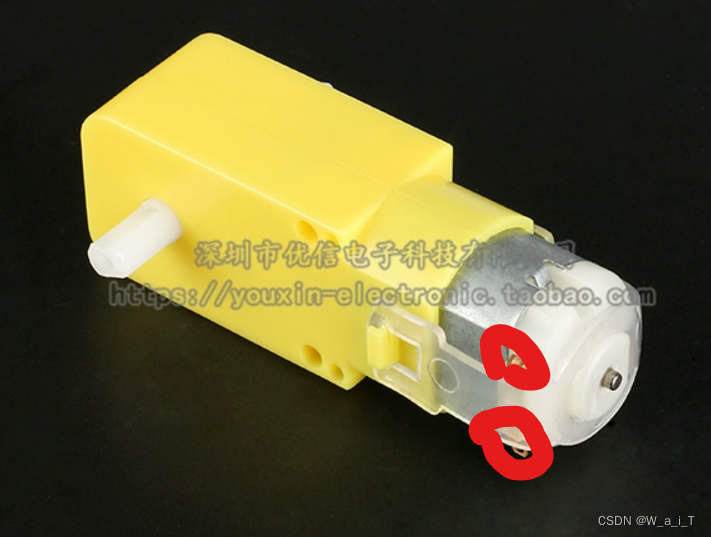

130直流电机（带减速箱）

图片源自https://item.taobao.com/item.htm?spm=a21n57.1.0.0.1e08523cQBQGyY&id=522572025351&ns=1&abbucket=18#detail

重量较轻，体积适中；

电机有两个引脚，无极性；电机的转向因引脚接线极性而定，随引脚接线的极性变化而变化，电机的速度因电压变化而变化，若要有稳定的速度需要稳压

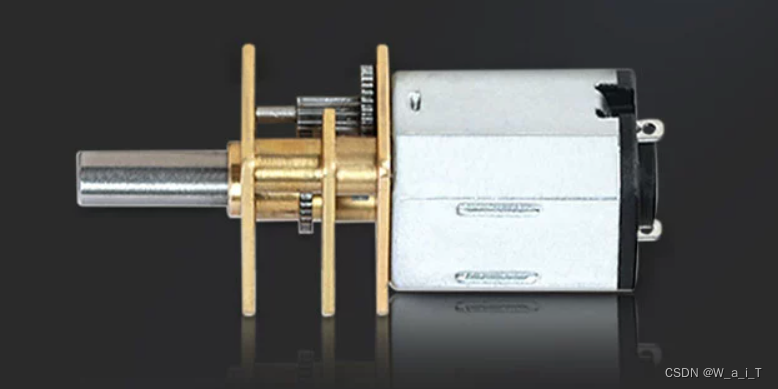

N20微型直流减速电机

图片源自https://item.taobao.com/item.htm?spm=a21n57.1.0.0.1e08523cQBQGyY&id=723388933405&ns=1&abbucket=18#detail

体积较小，质量密度适中

电机有两个引脚，无极性；电机的转向因引脚接线极性而定，随引脚接线的极性变化而变化，电机的速度因电压变化而变化，若要有稳定的速度需要稳压

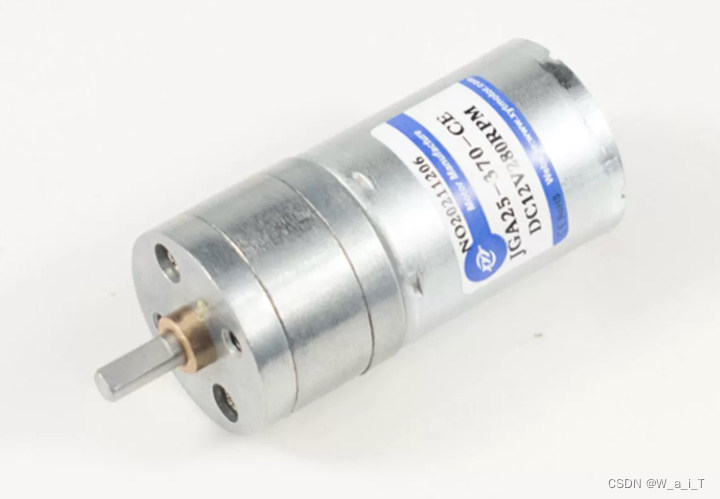

JGA25-370减速电机

图片源自https://detail.tmall.com/item.htm?abbucket=18&id=662425775377&ns=1&spm=a21n57.1.0.0.1e08523cQBQGyY

体积较大，质量偏大

电机有两个引脚，无极性；电机的转向因引脚接线极性而定，随引脚接线的极性变化而变化，电机的速度因电压变化而变化，若要有稳定的速度需要稳压

2、电机结构

【机械原理】【电机特点】

130直流电机（带减速箱）

1.工作电压：3-6V
2 .减速比：1：48
3.双轴（两边白色的轴就是双轴的含义）
4.电机加EMC，抗干扰能力强
5.使用范围:有科研电子产品类、机器人电动人体类、泡泡枪玩具枪体类、四驱车玩具汽车类、飞机玩具类、震动产品类等电动玩具产品

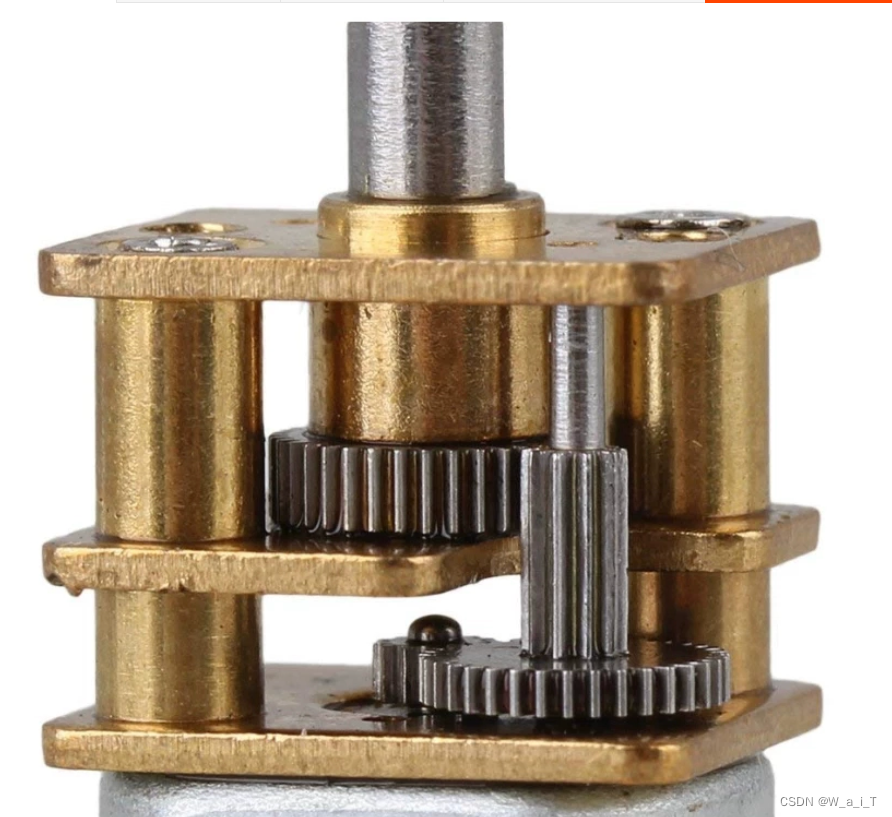

N20微型直流减速电机

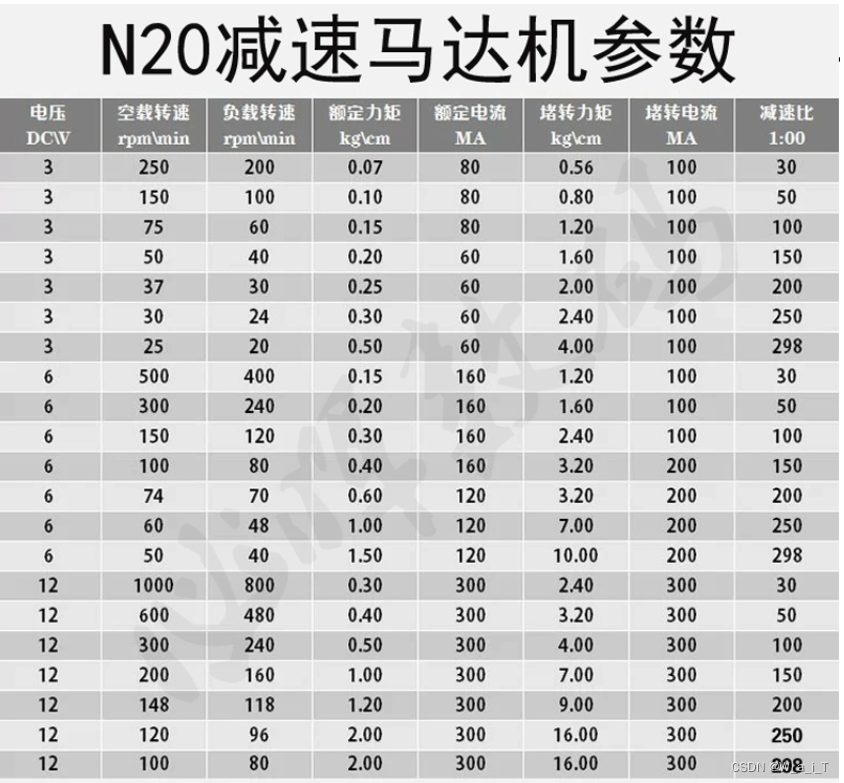

在选择此电机的时候，我们一定要注意电机的参数，

如果要求力矩大的场景，我们可以选择转速低的电机，但是速度会相对较慢，然后就是工作电压，一定要小心烧坏电机；

对于我个人而言来说，一般情况下，做平地上的智能小车，用的是120转，6V；如果对场地有特殊要求的话，可能要用一些转速较小的电机，它们的力矩矩较大一些

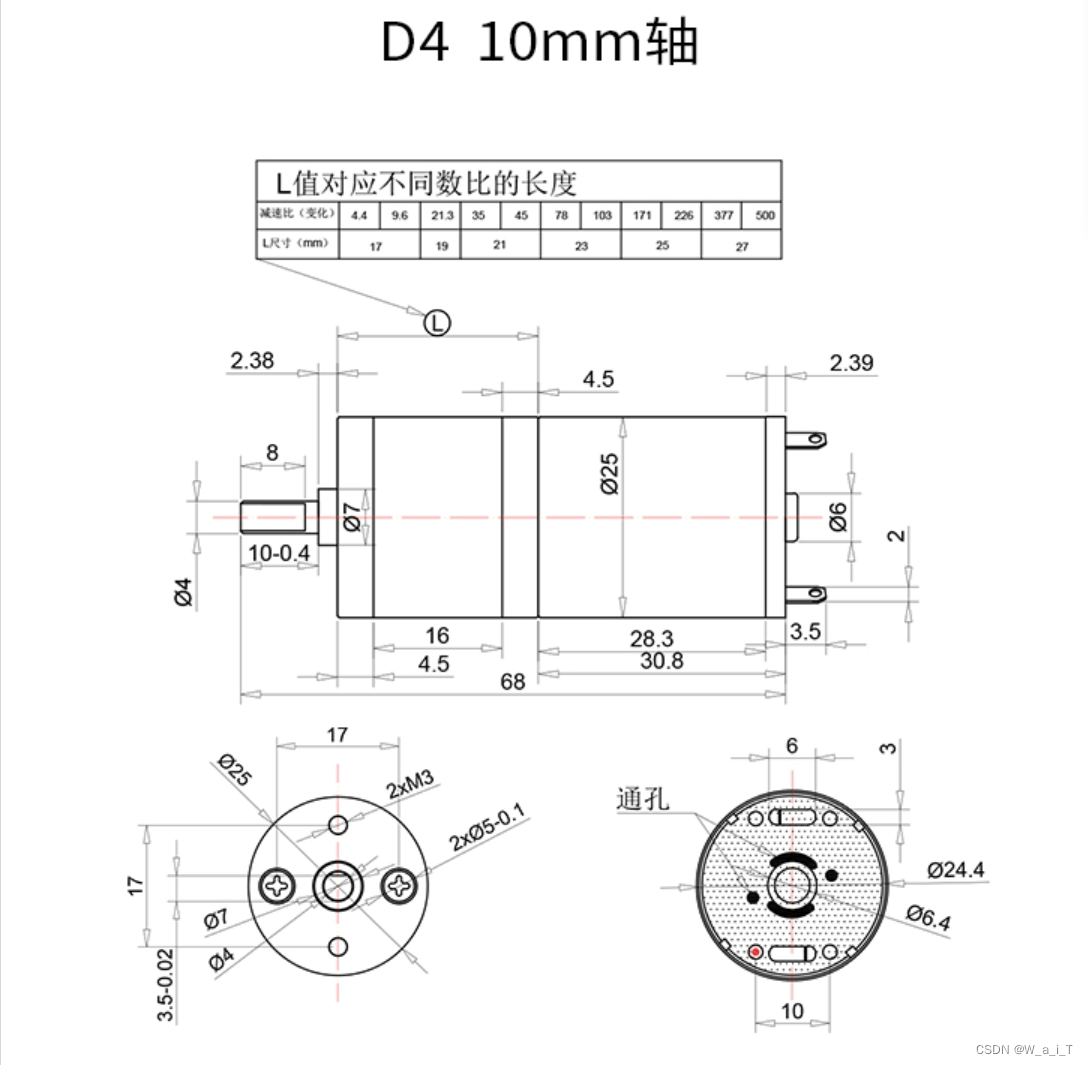

JGA25-370减速电机

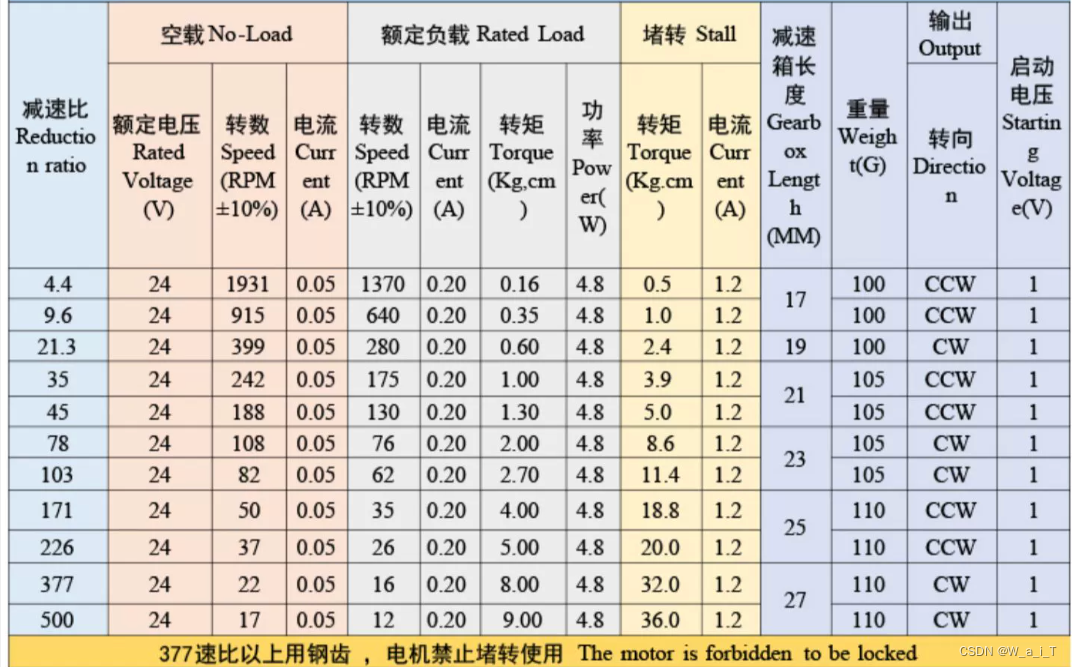

部分参数表

详情见店铺https://detail.tmall.com/item.htm?abbucket=18&id=662425775377&ns=1&spm=a21n57.1.0.0.1e08523cQBQGyY

3、使用介绍

经过上面的一些介绍我们发现，他们没有一些高级的控制器——编码器、变频器等，也没有什么特殊的控制方式，只是根据通电引脚的电压大小而进行速度的变化。

因此我们在这里先介绍一个PWM电机控制算法；

PWM(pulse width modulation, 简称脉宽调制)，是基于伏秒平衡原则实现对输入电压大小的调制。

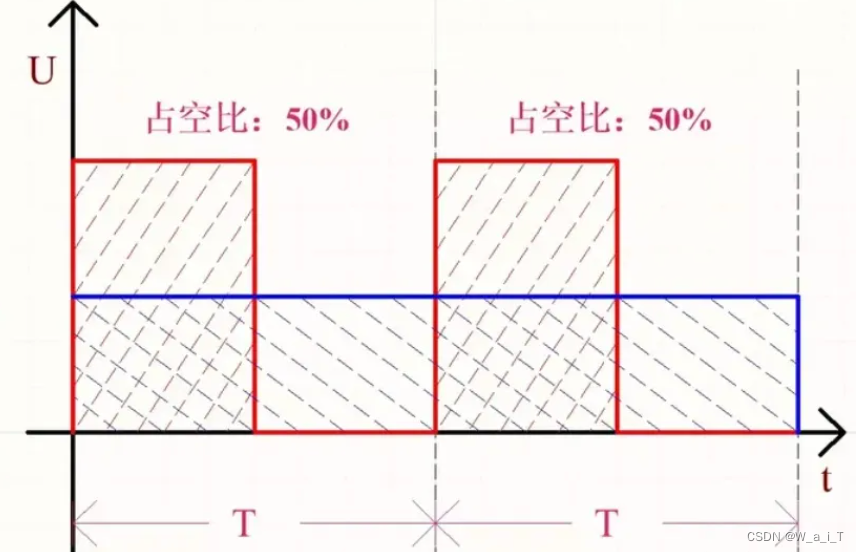

有上图可以看出频率F的值为1/T，占空比D的值为T高/(T高+T低)。 通过改变单位时间内脉冲的个数可以实现调频； 通过改变占空比可以实现调压。 占空比越大，所得到的平均电压也就越大，幅值也就越大； 占空比越小，所得到的平均电压也就越小，幅值也就越小。

4、驱动代码

这里用一个for循环简单展示一下PWM算法的思路（语法不严谨）

#define PWM_FREQUENCY 1000 // PWM频率为1kHz
#define DUTY_CYCLE 50 // 占空比为50%
-----
for(int count=0;count<PWM_FREQUENCY ;count++)
{
	if(count<DUTY_CYCLE )	printf("高电平");
	else 	printf("低电平");
}

5、应用编程

寄存器类代码，以51为例如下（示例）：

#include <reg52.h> //包含头文件，定义单片机的寄存器

#define uchar unsigned char //定义uchar类型为unsigned char
#define uint unsigned int   //定义uint类型为unsigned int

sbit PWM=P1^0; //定义PWM输出引脚

void Timer0Init(void) //定时器初始化
{
    TMOD=0x01; //设置定时器模式
    TH0=(65536-50000)/256; //设置定时器初值，频率为1kHz
    TL0=(65536-50000)%256;
    ET0=1; //开启定时器中断
    EA=1; //开启总中断
    TR0=1; //启动定时器
}

void Timer0() interrupt 1 using 1 //定时器中断服务例程
{
    static uchar duty=0; //占空比变量，初始化为0
    if(duty==0) //如果占空比为0，则将PWM置高电平
    {
        PWM=1;
    }
    else //否则将PWM置低电平
    {
        PWM=0;
    }
    duty++; //占空比增加，达到50%后重新开始计数
    if(duty==PWM_DUTY) //如果占空比达到最大值，则清零占空比变量，重新开始计数
    {
        duty=0;
    }
}

void main()
{
    uchar PWM_DUTY=255; //定义占空比最大值，可以根据需要调整
    Timer0Init(); //调用定时器初始化函数
    while(1)
    {
        //主循环可以根据需要进行其他操作，例如读取传感器数据等。
    }
}

上述代码使用了定时器0来实现PWM。

在主函数中，我们首先定义了占空比的最大值PWM_DUTY。然后，我们调用Timer0Init()函数来初始化定时器，并将其设置为模式1（8位自动重装载模式）。接下来，我们定义了一个静态变量duty来存储占空比，并将其初始化为0。在Timer0()中断服务例程中，我们根据占空比的值来控制PWM的输出电平。如果占空比为0，则将PWM置高电平；否则将PWM置低电平。然后，我们将占空比增加1，直到达到最大值PWM_DUTY后重新开始计数。最后，在主循环中可以根据需要进行其他操作。

库函数类代码，以32为例如下（示例）：

#include "stm32f10x.h"                  // Device header


#include "PWM.h"

uint8_t i;

void PWM_Init();
void PWM_SetCompare1(uint16_t Compare);

int main(void)
{
	PWM_Init();

	while (1)
	{
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(i);
			//Delay_ms(10);可以适当延时
		}
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(100 - i);
			//Delay_ms(10);//可以适当延时
		}
	}
}

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);
}

这个程序使用了STM32库函数来初始化PWM和定时器，并通过设置比较匹配值来控制PWM的占空比。通过调整占空比。因为32有一些库函数方便我们调用，因此开发周期大大缩短。

---

使用总结

1.问题描述

在爬坡中小车滑落

在坡顶行驶时小车滑落

2.原因分析

在爬坡中小车滑落

根据题目需求，我们需要抓地力较强的轮胎和扭矩较大的电机，防止我们的小车在半坡滑落。但是再实际情况爬坡中坡度越大，小车上升的就越吃力，如果电机扭矩较大的话效果还好一些，在这里我们可以选用一些工作电压小，扭矩大的减速电机。

在爬坡中小车滑落

但是是在平行于坡底时，小车极其容易滑落，因为这时的滑落与否不再与电机扭矩大小有关，而是与轮胎的摩擦力等一些其他因素有关，需要一些其他的措施保证
