N20电机驱动电路

2022/10/15

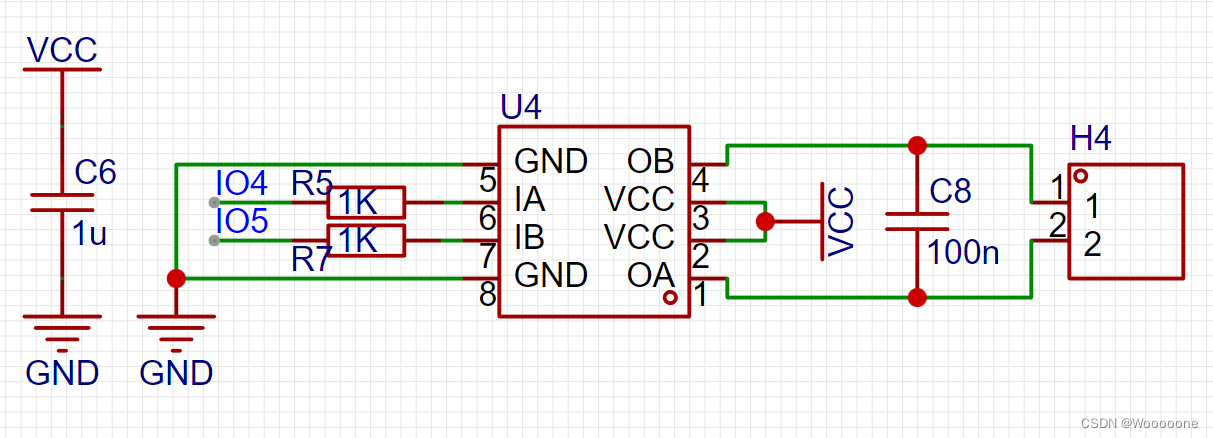

原理图

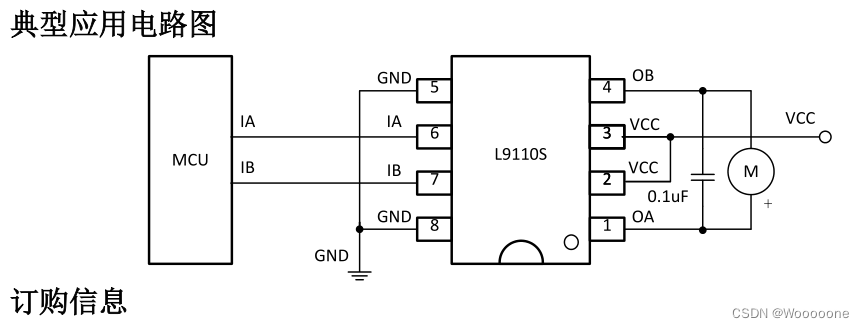

数据手册推荐电路
PCB电路

器件选型

  • R5、R7:推荐图上无该电阻,但实测加两个1K电阻对使用没有影响
  • C6:由于电机在启动瞬间电流较大,因此可以在芯片的输入处根据实际情况加一大一小两个电容,起到储能和旁路的作用,减轻对电源的影响

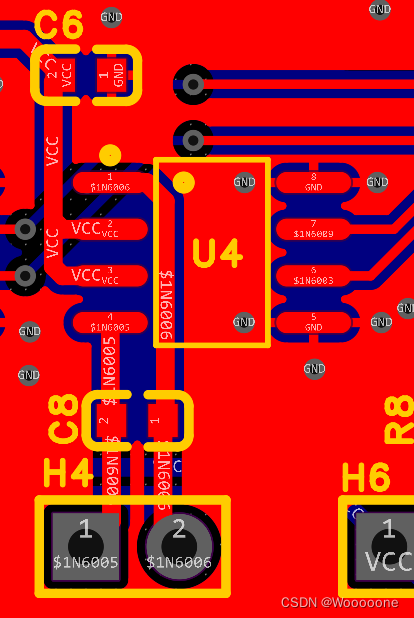

PCB

PCB

  • 由于N20电机功率较小,因此输出处只用了较粗的布线,并未铺铜,实测影响不大
  • 注意在芯片的GND处打过孔与底层地平面连接

BOM

  • U4:L9110S
  • R5、R7:0603贴片电阻
  • C6、C8:0603贴片电容
