元器件_封装库_命名规范

---

1> 基本原则

1.1> 命名格式

[封装类名]-[Pin数]-[Pin间距]-[pin跨距]-[外形尺寸]-[补充说明]
例如：
SOP-8-1.27-5.2

1.2> 数值

公制，保留1或2位小数（优先使用）；
0.5 -> 0.5mm;
4.0 -> 4mm;

英制，取整
0603,0805,1206…

---

---

2> 贴装器件

2.1> 【SR/C/L】电阻/电容/电感

SR	-0805
SMD-Resistor	实体面积：80mil X 50mil

---

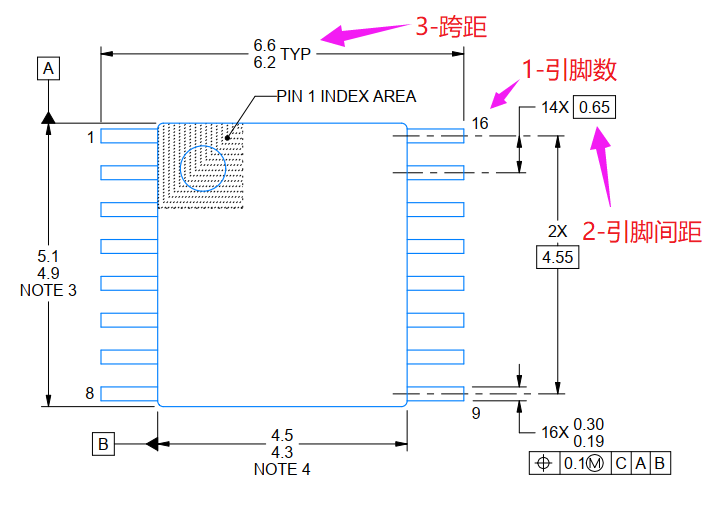

2.11> 【TSSOP】 薄的缩小型小尺寸封装

TSSOP	-8	-0.65	-5.4	-
Thin Shrink Small Outline Package	Pin数	Pin间距	跨距

TS- : 引脚间距为0.65mm

---

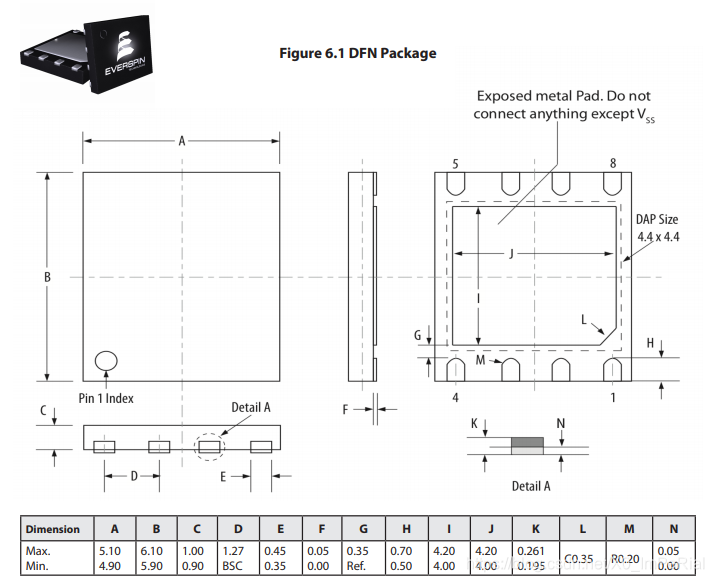

2.12> 【DFN】 双边扁平无引脚封装

DFN	-8	-1.27	-5.0X6.0	-EP
Dual Flat No-lead	Pin数	Pin间距	实体面积	PAD

---

---

3> 插装器件

---

---

4> 贴装连接器

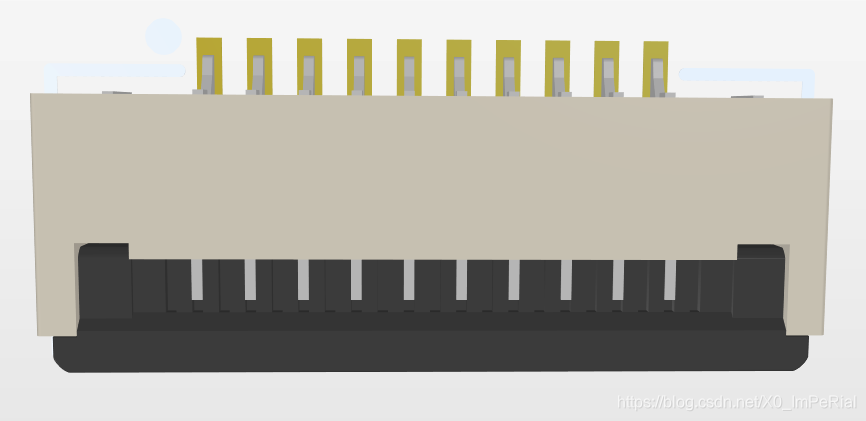

4.1> FPC 连接器

FPC	-10	-2.54
FPC	Pin数	Pin间距

---

---

5> 插装连接器

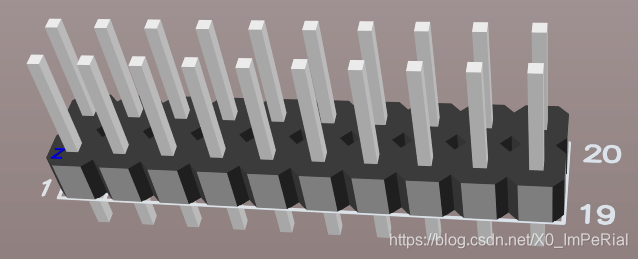

5.1> HDR 排针

HDR	-2X10	-2.54	-T
Header	Pin数	Pin间距	直针

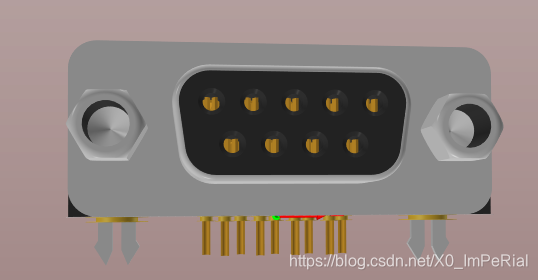

5.2> DB D型连接器

DB	-9	-TM
DB	Pin数	T：直针，M：母头

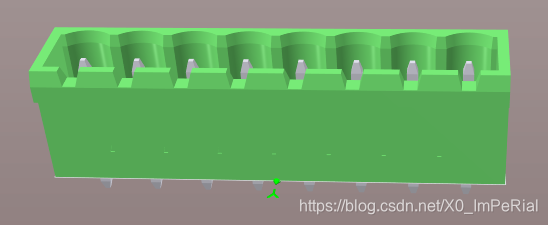

5.3> PLTB 插拔式接线端子

PLTB	-2	-5.08	-T
Pluggable-Terminal-Block	Pin数	Pin间距	直针

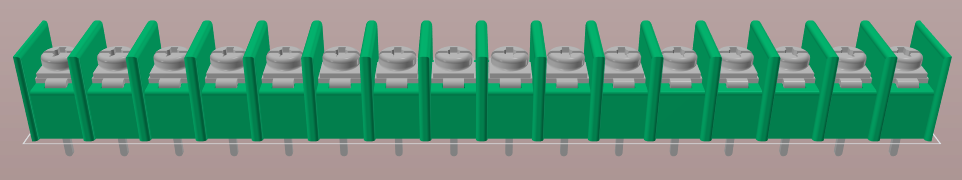

5.4> BRTB 栅栏式接线端子

BRBR	-16	-7.62	-T
Barrier-Terminal-Block	Pin数	Pin间距	直针

---

---

6> 开关器件

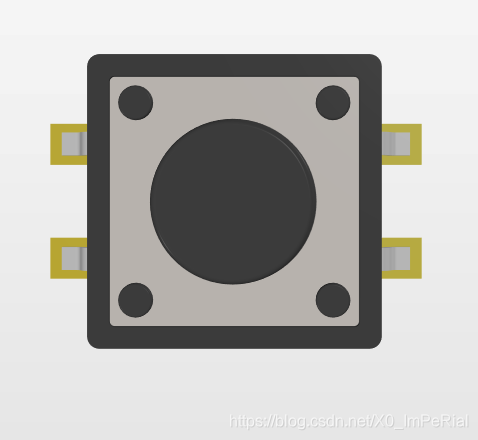

6.1> SWT 轻触开关

SWT	-SMD	-4	-6.0X6.0
Tact Switch	贴装SMD	Pin数	实体面积

---

---

6.2> SWD拨码开关

SWD	-DIP	-16	-2.54
Dial Switch	双列直插	Pin数	Pin间距

---

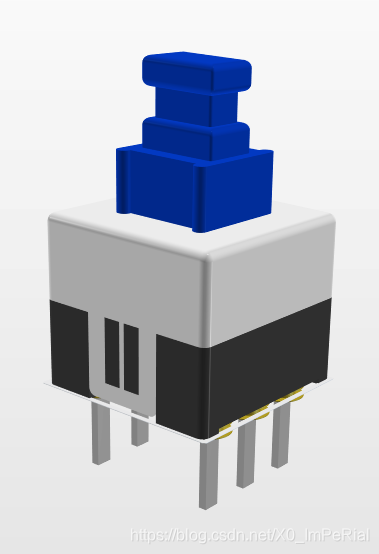

6.3> SWL自锁开关

SWL	-DIP	-6	-7.0X7.0
Lock Switch	双列直插	pin数	实体面积

6.4> SWS滑动开关

SWS	-SIP	-16	-2.54
Slide Switch	单列直插	Pin数	Pin间距

---

7> 封装库分类

8> 封装设计
