💥1 概述
11kV 系统,负载为 0.9 pf,使用 40 km 长的输电线路连接 - 过流继电器使用 SR 触发器建模
SR 触发器用于过流继电器建模
- 提供过流继电器,用于40km长线路保护
- 故障施加在0.1s,由继电器检测,断开断路器 - CT是使用增益模块(1000/1)
的模型
-第一部分用于使用故障分析查找设置,该分析发现正, 负电流和零序电流
- 用于提供短传输线保护见算例2
1. 系统概述
本研究文档针对一个11kV电力系统,其负载功率因数为0.9,并使用一条40km长的输电线路进行连接。系统通过过流继电器提供保护,该继电器采用SR触发器进行建模。本文档旨在分析过流保护在系统中的应用及其在线故障检测能力。
2. 系统配置与建模
2.1 系统配置
- 电压等级:11kV
- 负载功率因数:0.9
- 输电线路长度:40km
- 保护设备:过流继电器(采用SR触发器建模)
- 电流互感器(CT):使用增益模块(1000/1)进行建模
2.2 SR触发器建模
SR触发器(Set-Reset Trigger)在此处用于模拟过流继电器的行为。当电流超过预设阈值时,SR触发器被设置为“1”状态,触发断路器断开电路。一旦故障被清除,触发器被重置为“0”状态,断路器可以重新闭合。
3. 故障分析与检测
3.1 故障施加
在0.1s时,系统中施加一个故障,该故障由过流继电器检测并触发断路器断开。
3.2 电流互感器(CT)的作用
CT用于将高电流转换为低电流,以便进行测量和保护。在本系统中,CT的增益模块设置为1000/1,即实际电流被缩小1000倍后输入到继电器中。
3.3 故障分析
- 正序电流:在正常情况下,系统中的电流以正序分量为主。当发生故障时,正序电流可能会显著增加。
- 负序电流:在不对称故障(如单相接地故障)中,负序电流会出现。负序电流的大小和相位取决于故障类型和位置。
- 零序电流:零序电流通常与接地故障相关。在接地系统中,当发生接地故障时,零序电流会显著增大。
通过故障分析,可以获取正序、负序和零序电流的信息,从而确定故障类型和位置。
4. 短传输线保护
4.1 算例2:短传输线保护
为了验证过流继电器在短传输线保护中的有效性,我们考虑一个具体的算例。假设在输电线路的某个位置发生短路故障,过流继电器需要快速响应并断开断路器以防止设备损坏和事故扩大。
- 故障位置:假设故障发生在输电线路的中点(20km处)。
- 故障类型:三相短路故障。
- 故障电流:由于故障位置靠近中点,故障电流将非常大,超过继电器的设定阈值。
在这种情况下,过流继电器将迅速检测到故障电流并触发断路器断开电路。通过仿真分析,可以验证继电器的响应时间、准确性和可靠性。
5. 结论
本研究文档通过SR触发器建模过流继电器,并分析了其在11kV电力系统中的应用。通过故障分析,我们获取了正序、负序和零序电流的信息,为确定故障类型和位置提供了依据。同时,通过短传输线保护的算例分析,验证了过流继电器在快速响应和断开故障电路方面的有效性。未来工作可以进一步优化继电器的设定阈值和响应时间,以提高系统的保护性能和可靠性。
📚2 运行结果

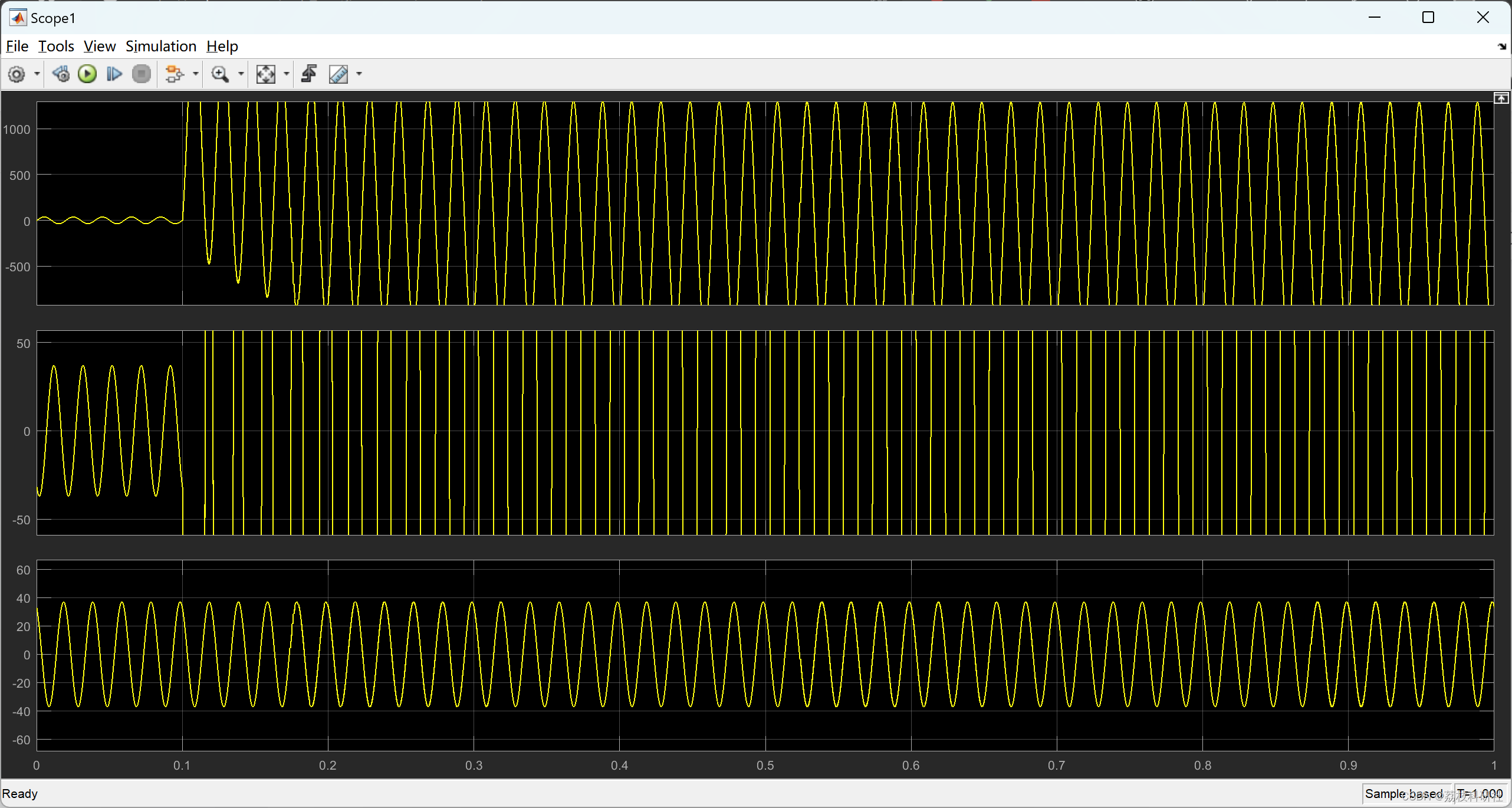

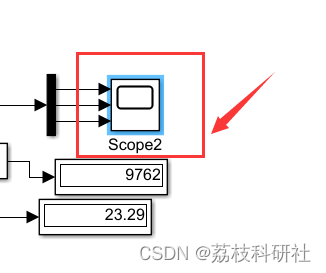

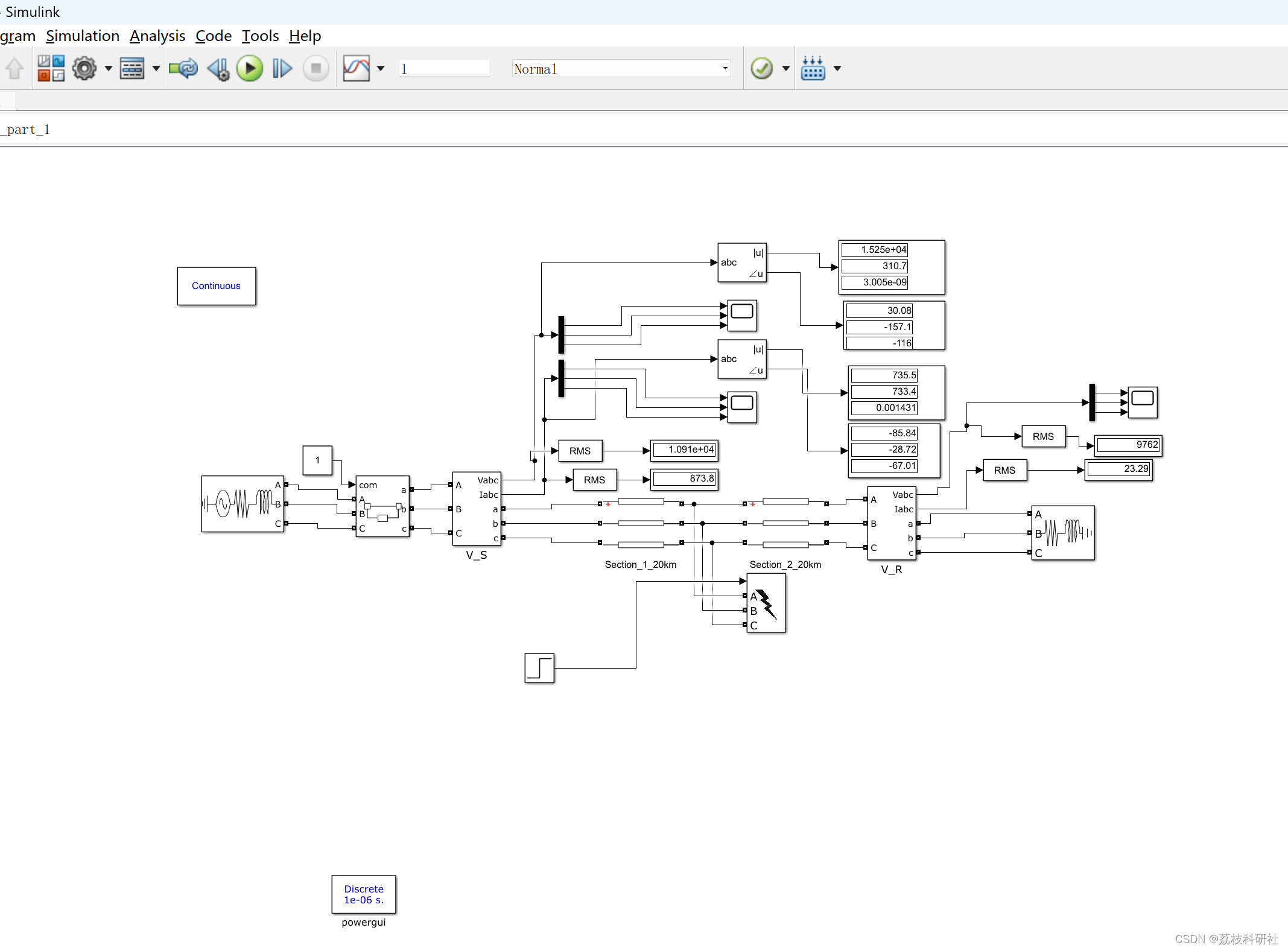

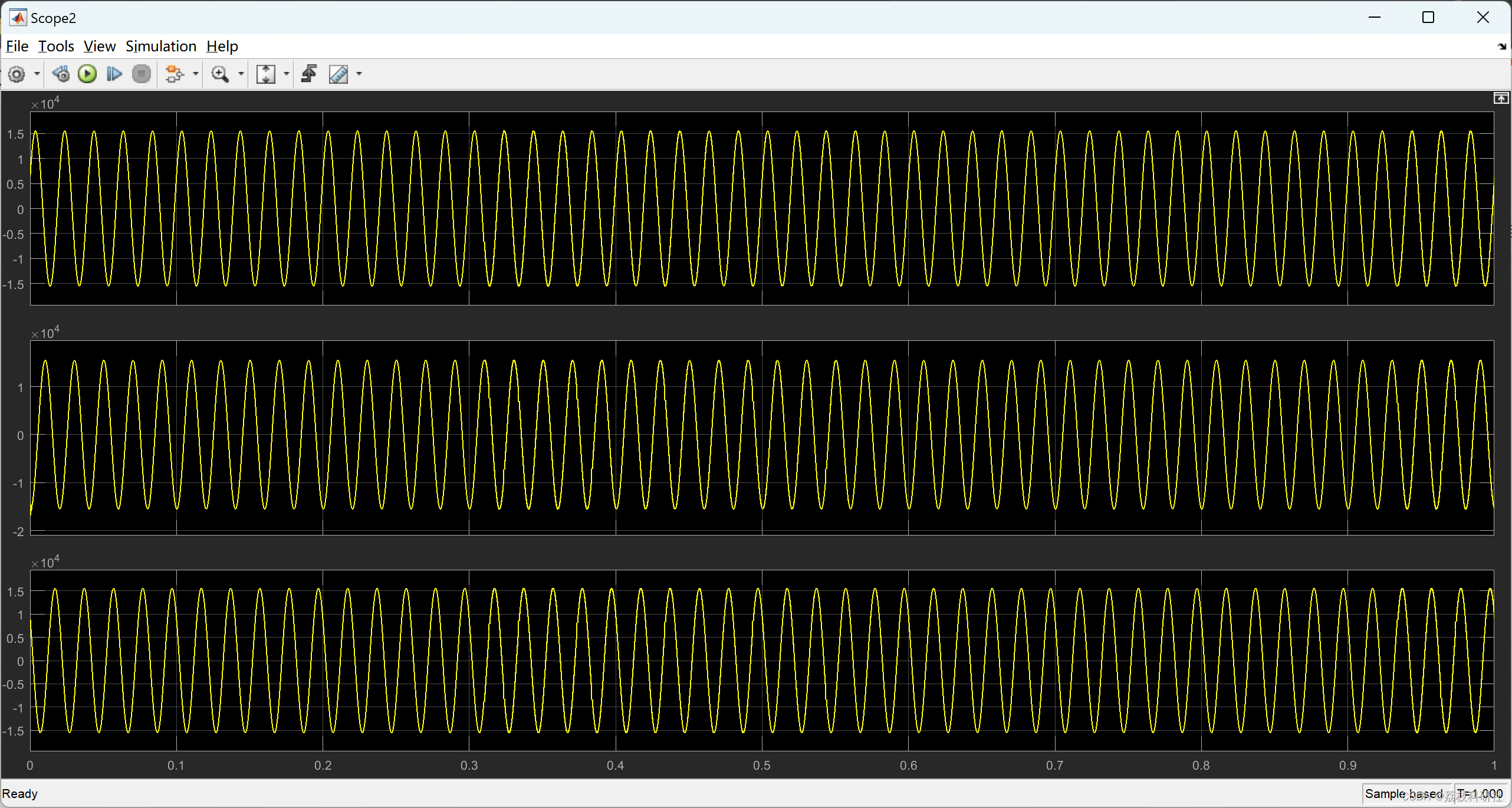

2.1 算例1

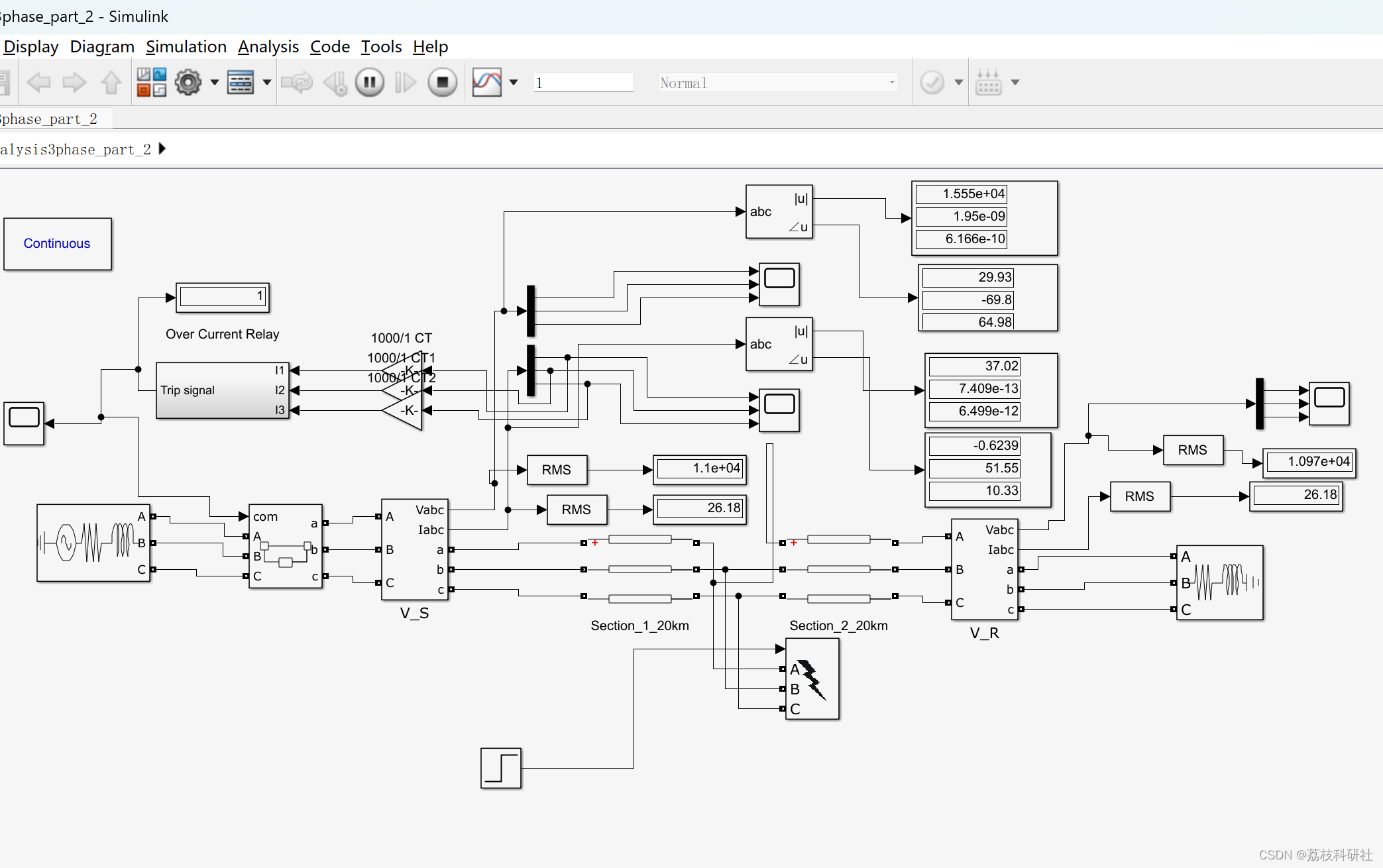

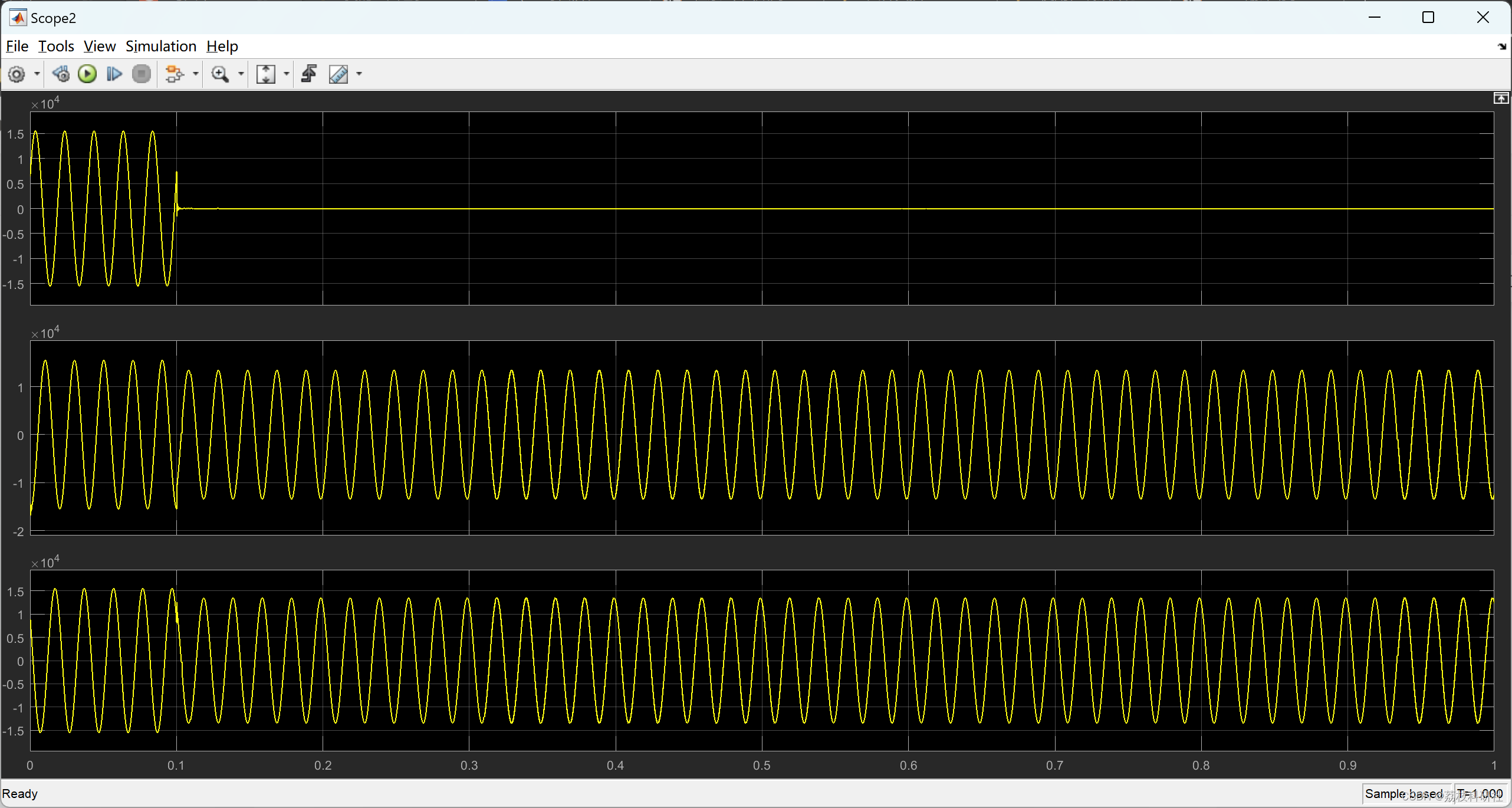

2.2 算例2
🎉3 参考文献
部分理论来源于网络,如有侵权请联系删除。
[1]陈奎,程天华,陈景波,彭伟光.过电流保护在变压器合闸过程中的自适应策略[J].电力系统保护与控制,2014,42(11):136-141.
[2]宁华,刘顺贵,刘京苑.一起引风机过电流保护动作跳闸故障的分析[J].电世界,2014,55(06):50-51.
[3]jignesh Desai (2023).current protection using fault analysis on line.
[4]华静,熊伟,艾莉.变压器零序过电流保护动作原因浅析[J].山西电子技术,2014(03):18+21.
