💥1 概述

摘要:
电解水制氢作为一种新型储能手段，可作为调整风光能源输出电力的绿色手段。该文以风力发电、光伏发电、电解制氢与燃料电池为研究对象，通过对风光互补发电系统与电解水制氢系统的输出输入功率进行建模仿真，协调优化控制风光电、电解槽、燃料电池以及系统负载的负荷变化要求，改善了风光发电电解水制氢系统与系统负荷之间的负荷不平衡问题，为风光豆补可再生能源系统的稳定运行提供了理论依据。
关键词: 风力发电;光伏发电;风光互补;电解水制;燃料电池;仿真;

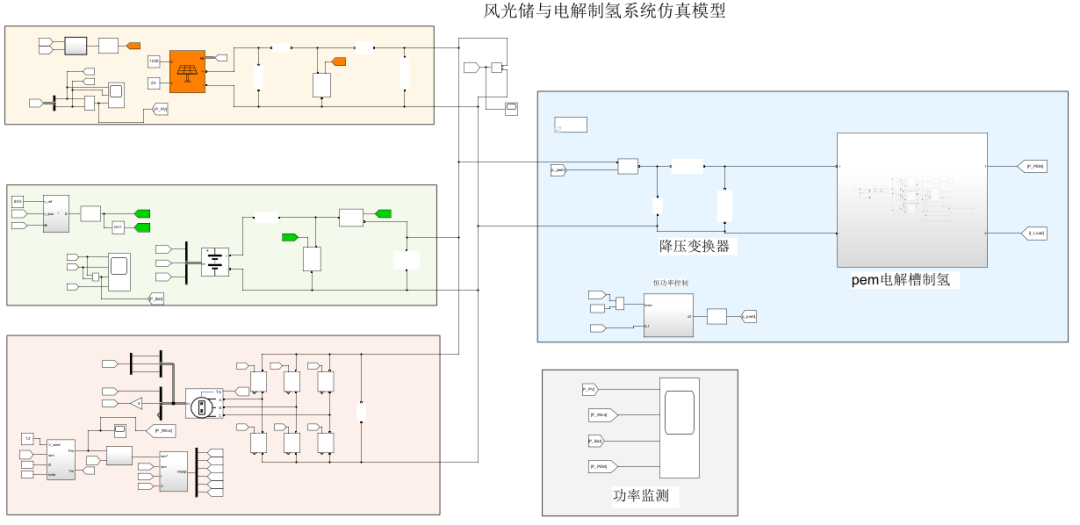

在电力系统分析中，能源的高效整合一直是关键课题。本研究采用Simulink开发了一套包含风光储及电解制氢系统的仿真模型，旨在实现多种能源形式的协同优化。

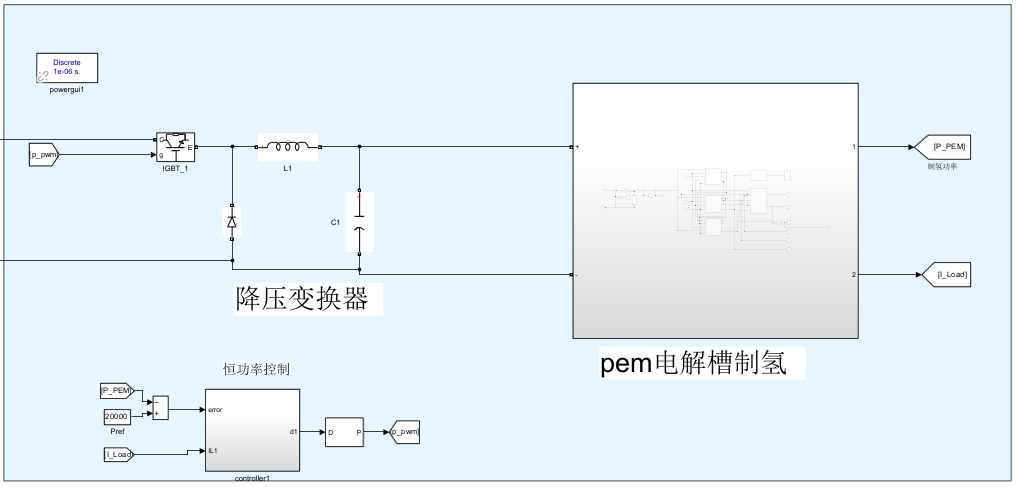

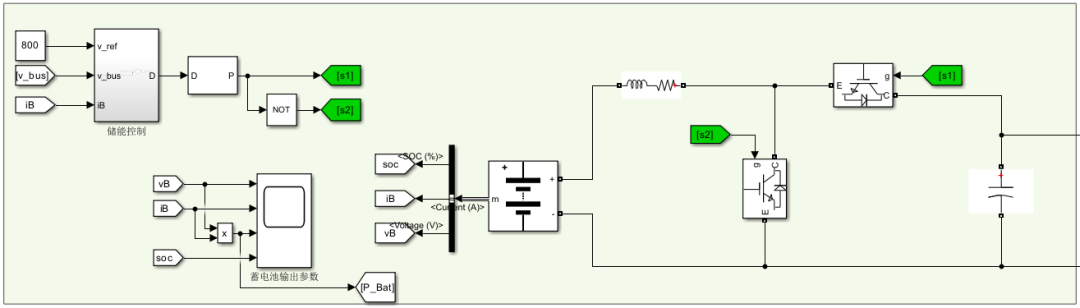

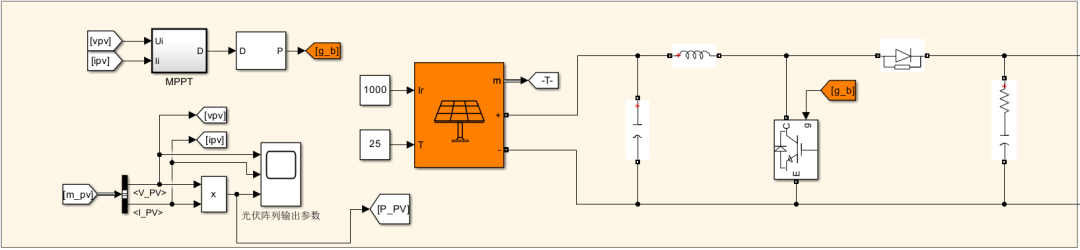

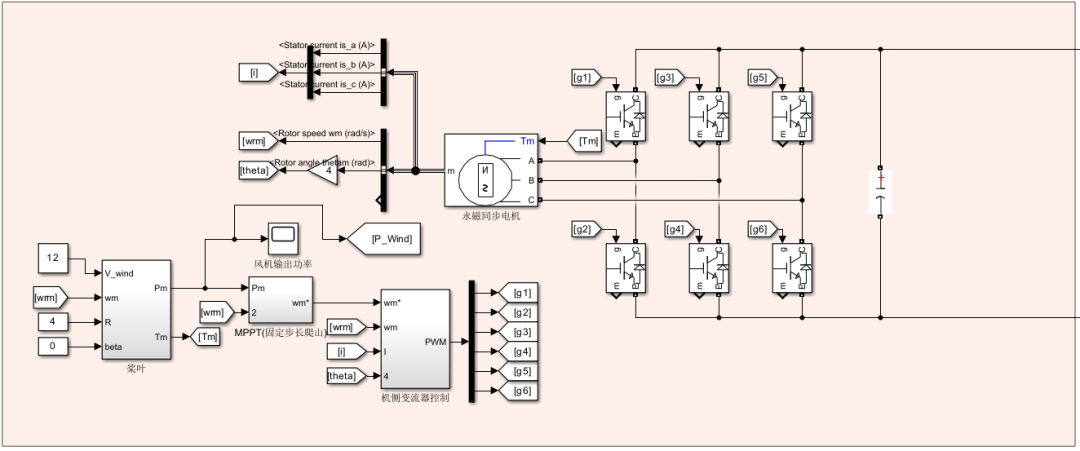

具体而言，光伏模块通过模拟光伏阵列的特性、最大功率点跟踪（MPPT）算法以及功率变换电路的工作机制，精准优化光伏系统的发电性能。储能系统则采用电压电流双闭环控制策略，通过动态调节功率变换器的开关状态，实现对电池充放电过程的精确控制，从而确保母线电压的稳定。风电模型利用叶片捕获风能，通过永磁同步电机和变流器将机械能高效转化为电能，并借助最大功率点跟踪技术进一步提升发电效率。电解槽制氢系统作为一个复杂的多学科体系，涵盖电能转换、电化学反应、参数控制与实时监测，采用功率外环与电流内环的双环控制策略，实现恒功率制氢。

该仿真模型聚焦于风光储系统与电解制氢系统的协同运行，整合风能、太阳能、储能技术和电解制氢工艺，致力于实现清洁能源的高效利用与灵活存储。这一模型不仅为研究和优化综合能源系统提供了重要工具，也为相关领域的学术研究和工程实践提供了有力支持。仿真基于Simulink平台开发，提供2016b、2018b和2023b三个版本，并包含简化的光储与电解制氢模型，以满足不同研究和学习需求。
