背景
日前CyberTruck (简称CT)的48V系统量产交付,引发了网上很多的讨论。当然关于很多的细节还不是特别清晰,但大概的样子应该是有了。
需要澄清一点的是CT的48V系统指的是取代之前传统的12V系统,其三电系统以及压缩机都还是使用400V/800V高压系统。为什么用或者,原因是CT可以对400V和800V进行切换,比如充电的时候可以支持800V,而行驶的时候切回到400V,主要是对电池组的串并联的切换。
一、回归话题,48V系统究竟带来了什么。
- 最明显是对于很多较大功率的电机控制可以采用48V电机和驱动器,功率不变的情况下,电流减少到原来的1/4,也就意味着线径减少和铜的用量大幅度减少
- 线束的重量降低,跟随着整车的质量也会有效降低
- 电流变小之后,总体的功耗会降低不少
那些电机会切换到48V呢?
- 线控转向电机和制动电机
- 座椅电机
- 热管理水泵
- 热管理鼓风机
- 冷却风扇
- 天窗、车窗以及尾门等执行器
- 底盘的其他安全性电机等
以上电机很多功率都非常大,比如冷却风扇一般350W,鼓风机250W左右,水泵120W等。这些是非常有必要切换到48V系统的。至于其他的一些小执行器,一般功率在几瓦左右,其实关系不大,12V反而简单。
二、Cybertruck的电子电气架构

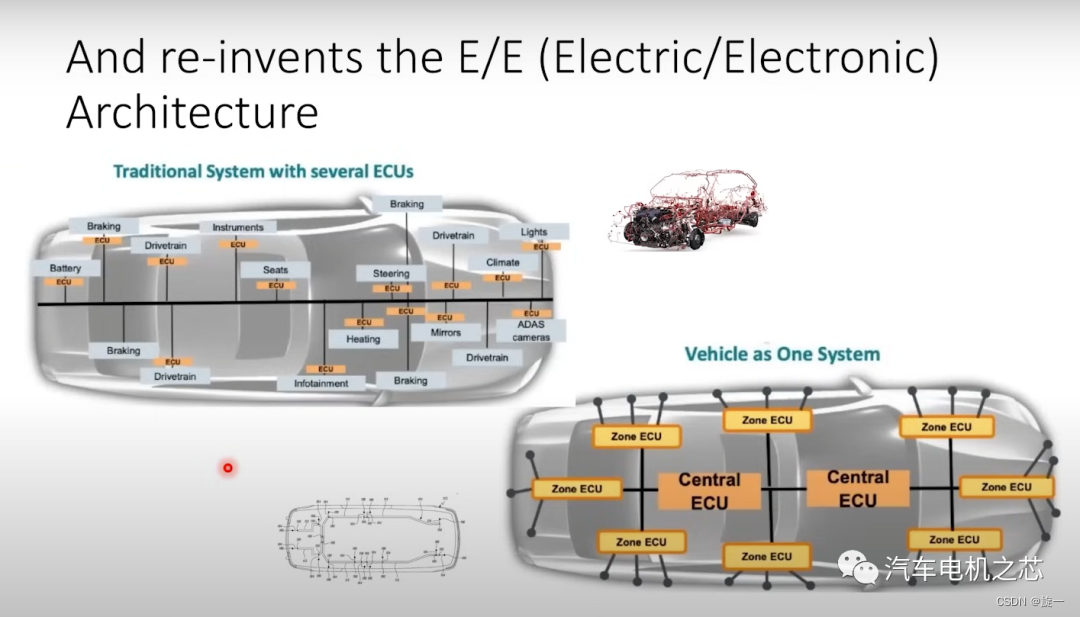

简单的描述下CT的电子电气架构。如下图右下方所示,CT采用的也是Zone ECU的方式,只不过各个Zone之间的连接不再是CAN线,而是采用的Ethernet的双绞线,48V DC供电和数据传输都是通过这一个Cable来实现的。
这个数据传输只是借用了Ethernet的理念,且采用Daisy Chain Ring环形连接,即使1个ECU掉线了,也可以保证其他的ECU能正常通信。
这个Cable既要跑较大的电流,还要高速的传输数据,这种技术叫做 “Ethernet with beefed up PoE” ,感觉和以前流行过的“电猫”或者叫电力线载波的原理PLC类似。

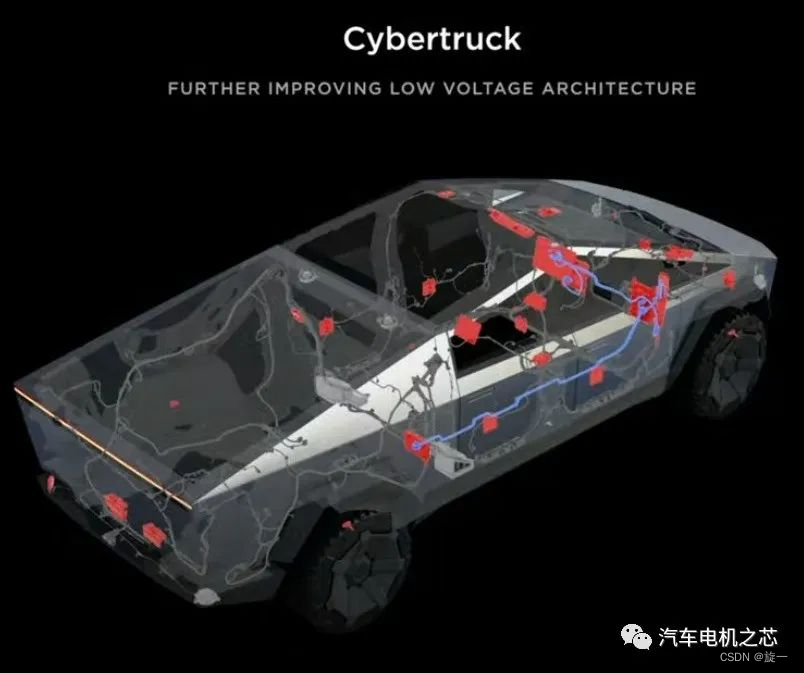

Cybertruck的48V低压架构图如下所示,红色所示都是其低压区域。
那是不是CT的所有零部件都是48V呢,我觉得应该不会,还有很多的零部件,比如车灯,传感器,小的actuator等,这些可以通过DCDC来实现转换。CT车上应该是有一个较大容量的48V的锂电池的。
三、一些思考
当然要构建全新的48V时代,全面取代12V系统我觉得还有较长的路。但CT打响了第一枪是具有象征意义的,据说Model Y在24年年底也要切48V系统。48V时代需要整个产业链的支持和配合,这也就是为什么马斯克想着拉福特加入的原因了。
