禾川Q1控制器连接威纶通显示屏

禾川Q1系列控制器是由浙江禾川公司研发的一款基于codesys开发的控制器，本贴将记录Q1与威纶通显示屏的连接。

准备：

禾川Q1、威纶通MT8250iE、网口通讯线、codesys V3.5 、电源等

控制器部分：

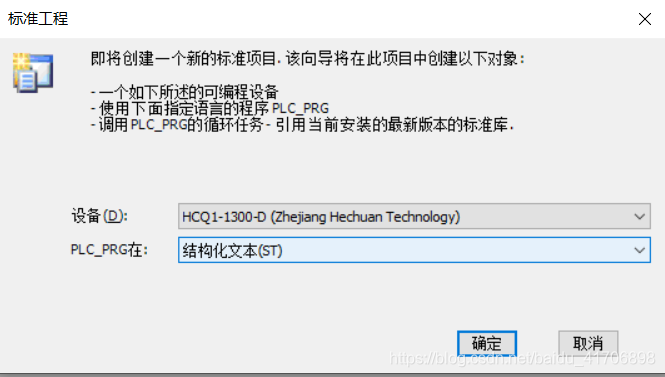

1、建立标准工程

选择禾川控制器与ST编程语言

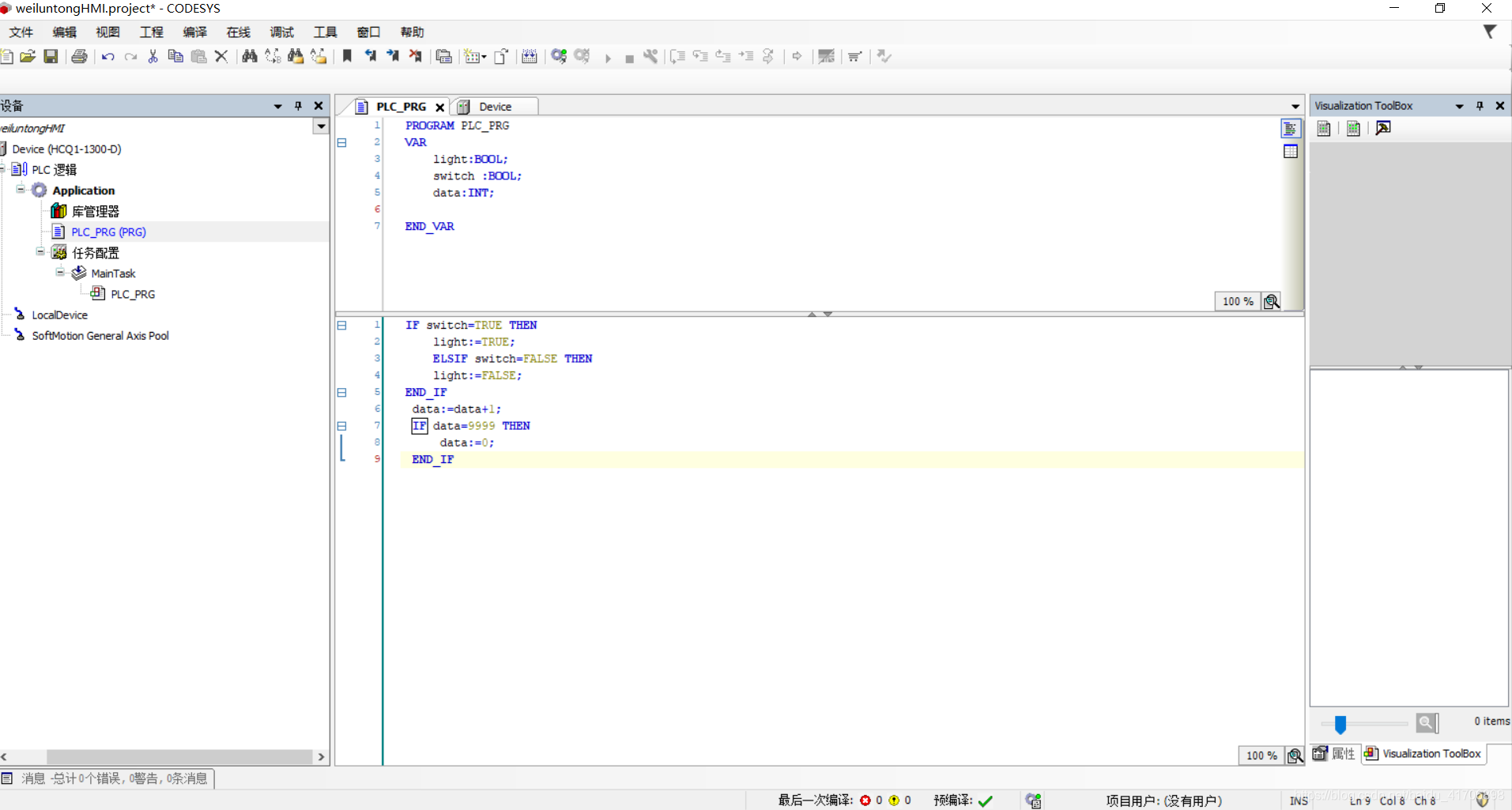

输入程序，变量分别为开关、灯、数据

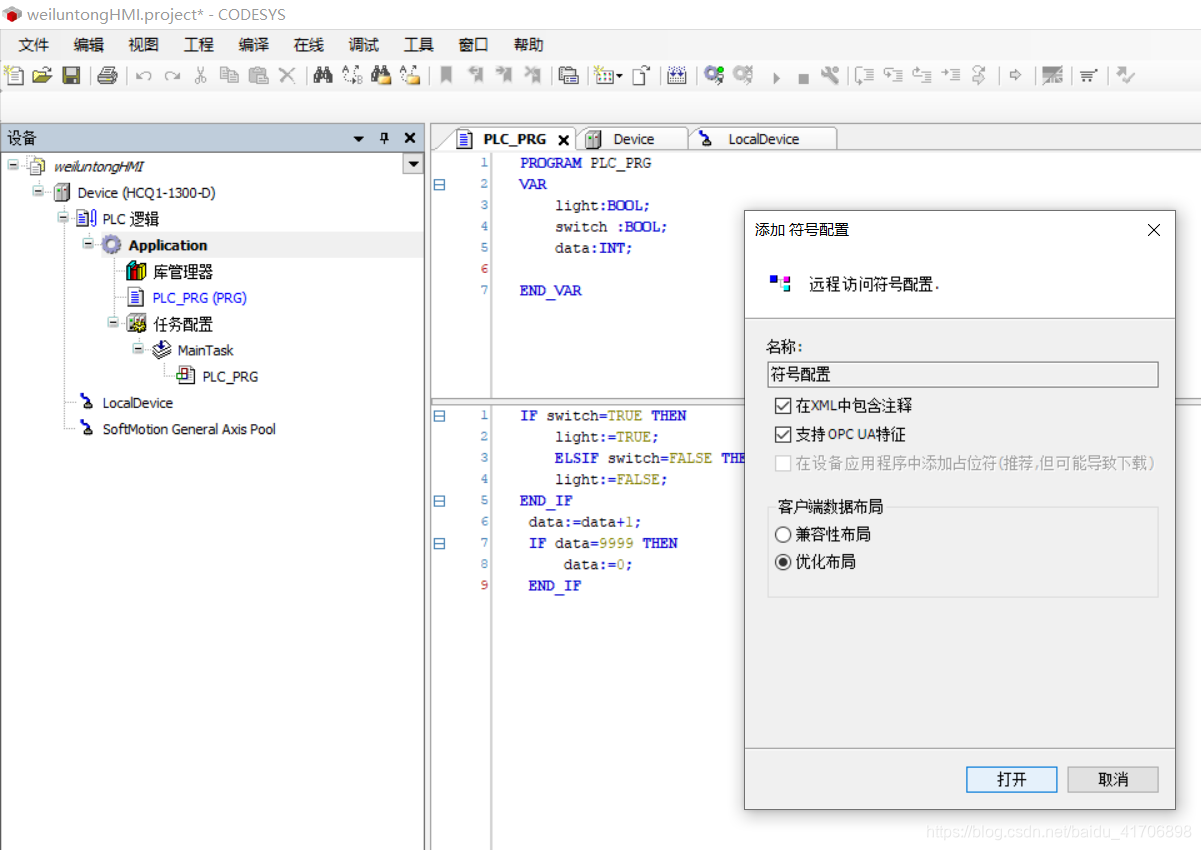

点击Application右键，添加“符号配置”

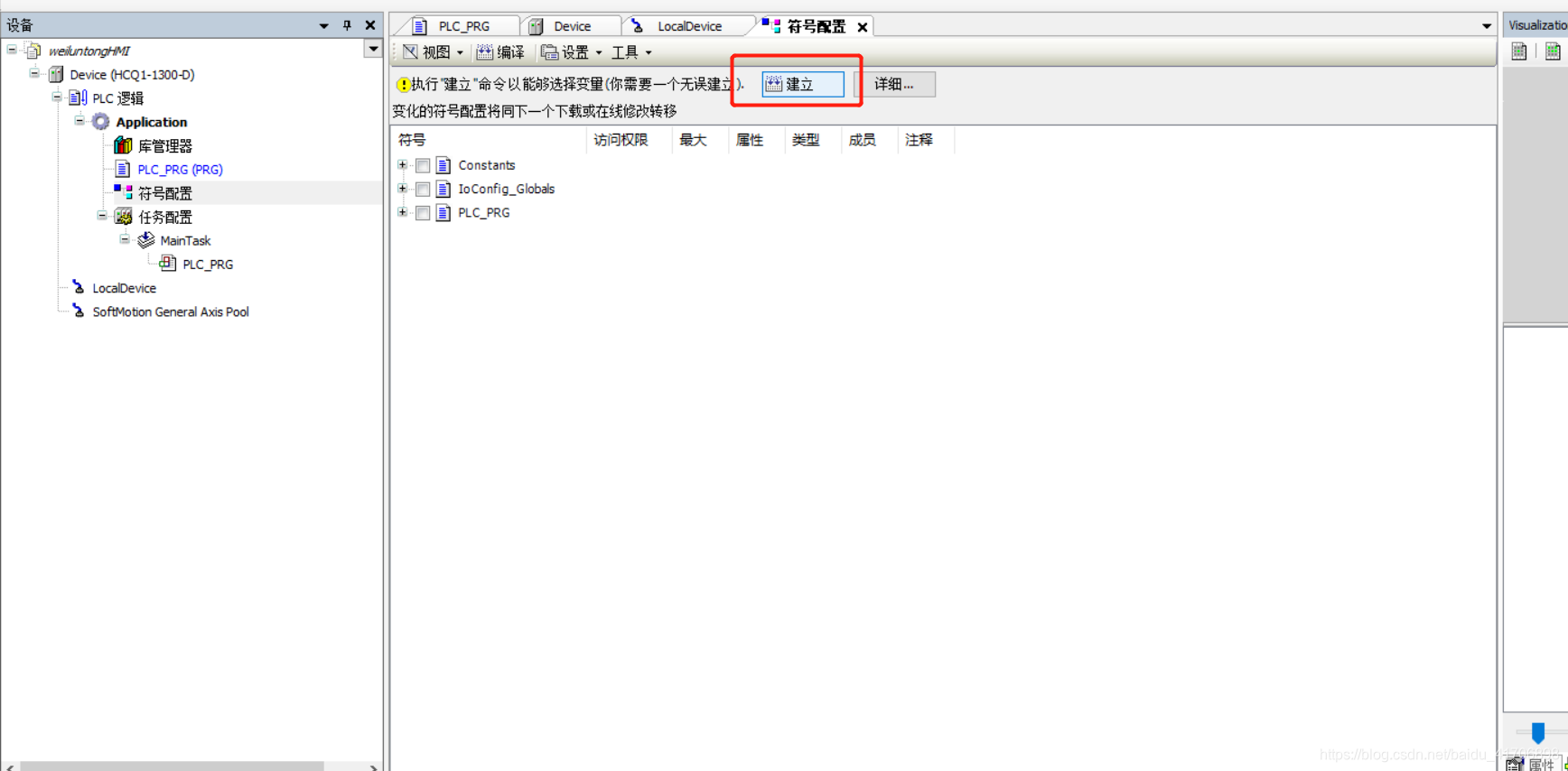

点击“建立”

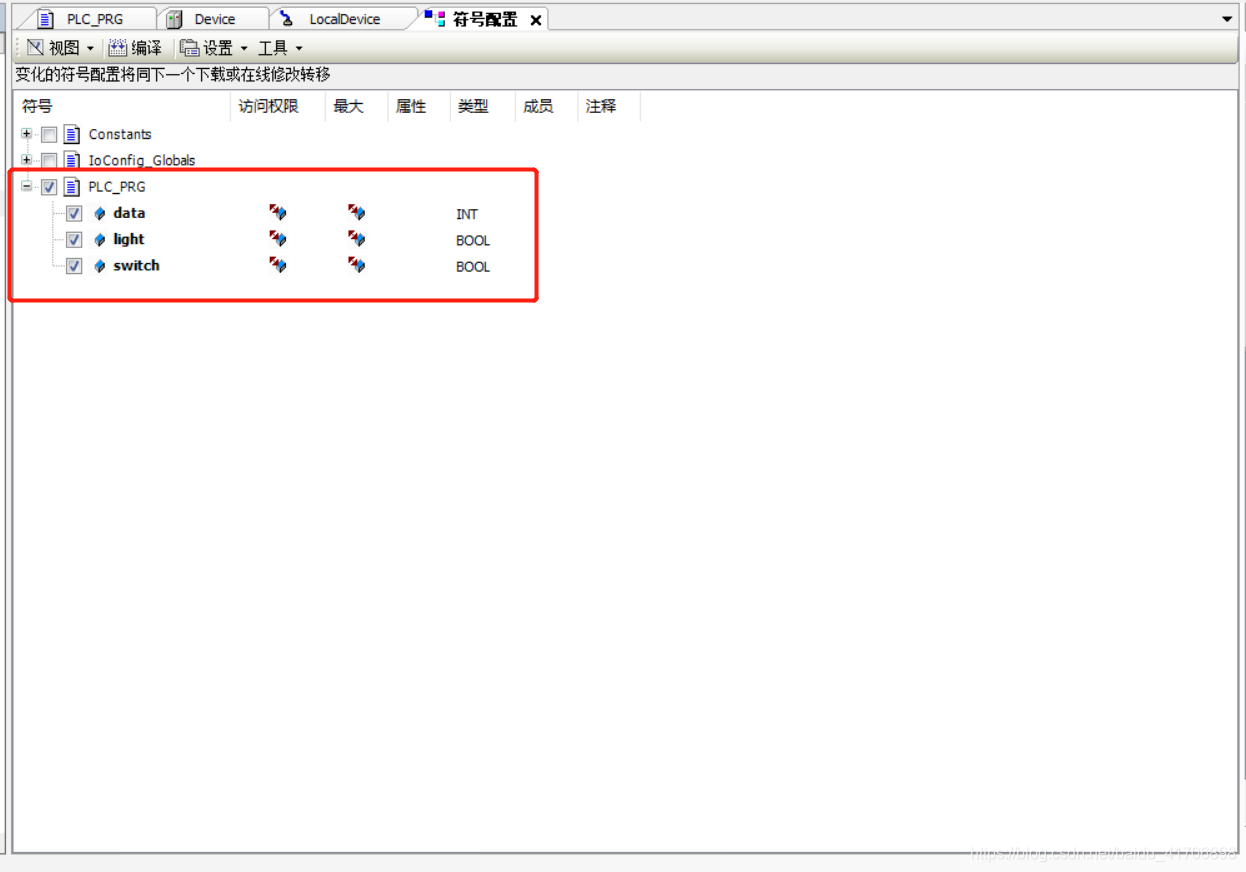

选择需要的变量

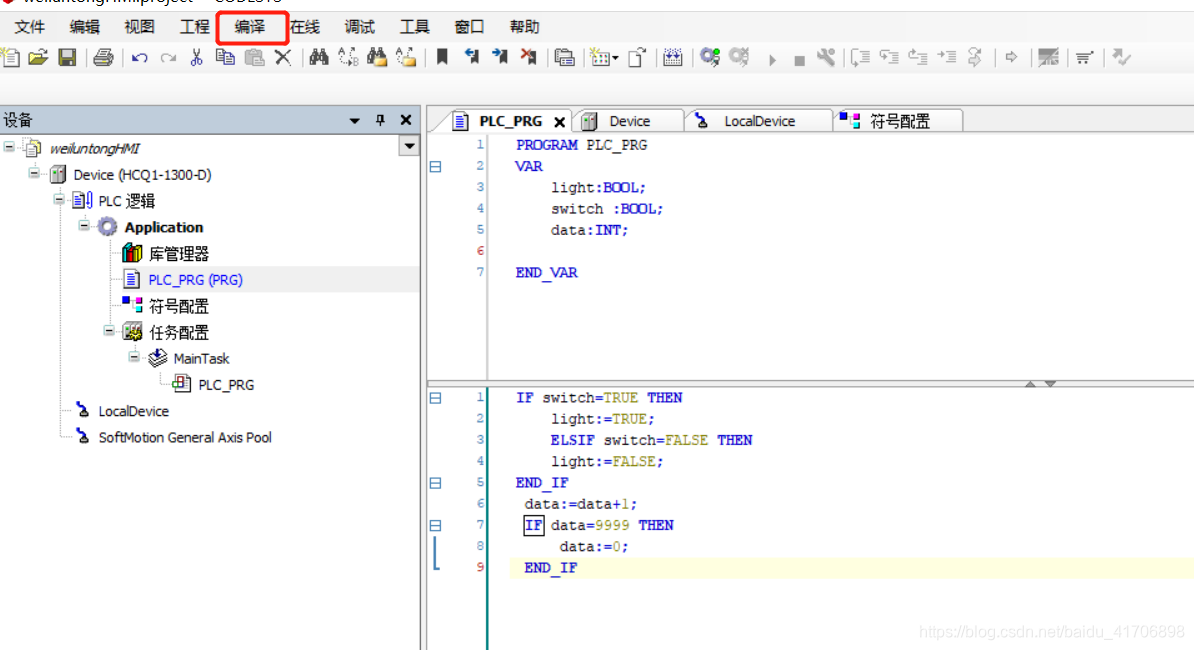

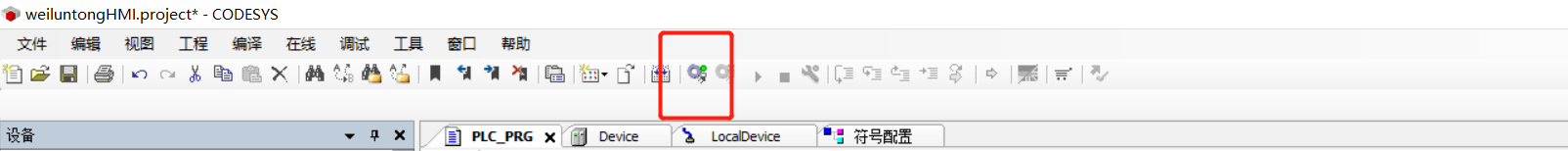

点击编译，先点“编译”然后点“生成代码”

在威纶通的界面编辑器EasyBailder Pro中建立工程，并选择相应的显示器，本贴选用威纶通MT8250iE

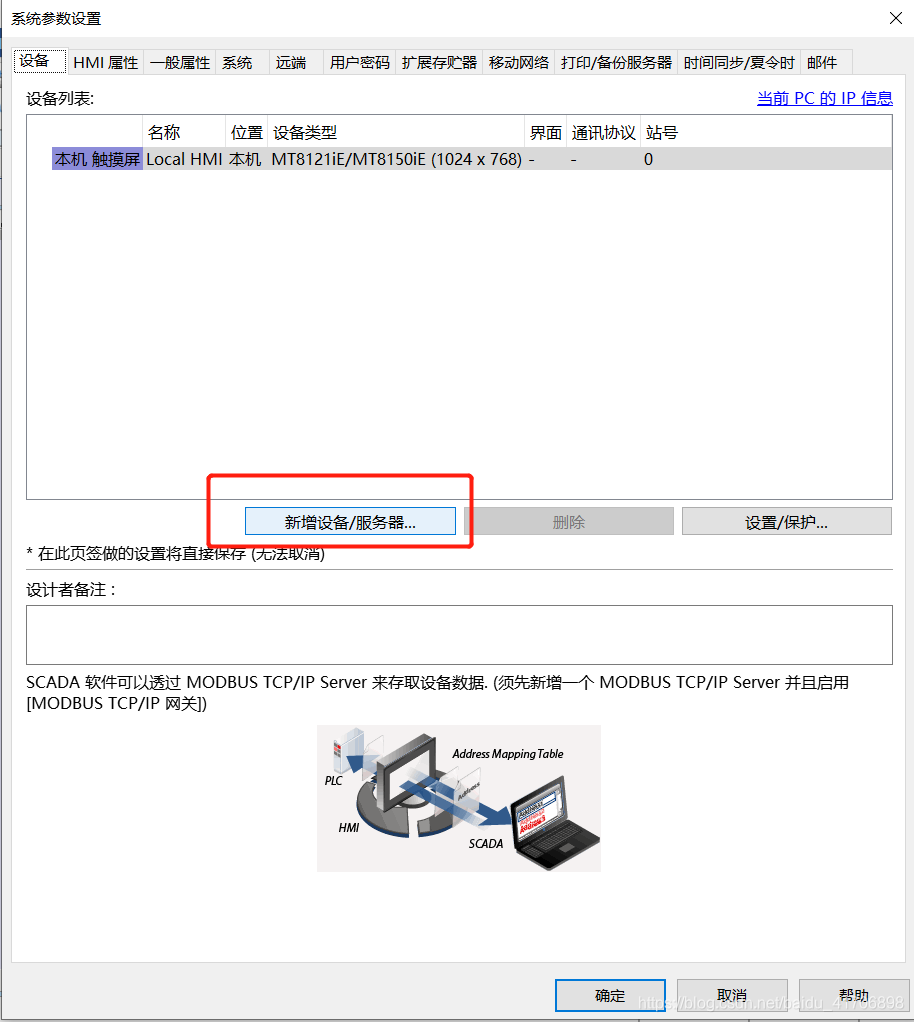

点确定，然后在系统参数设置界面点“新增设备”

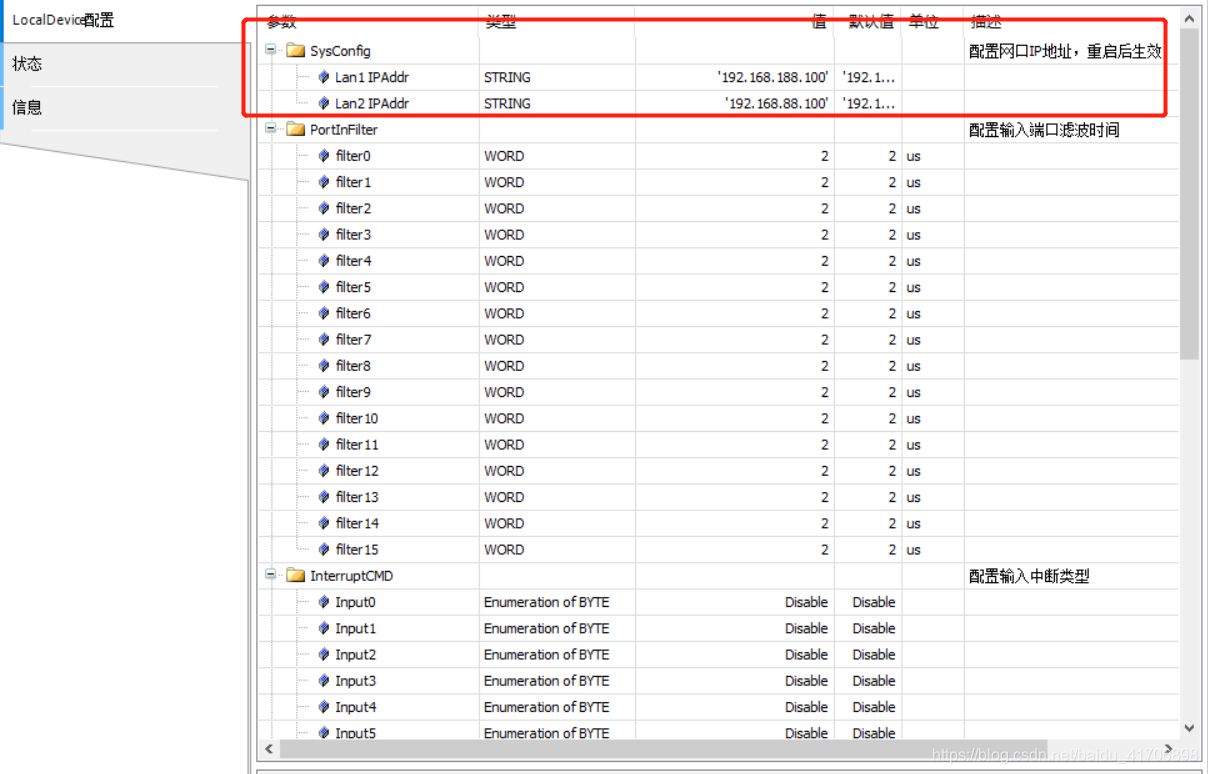

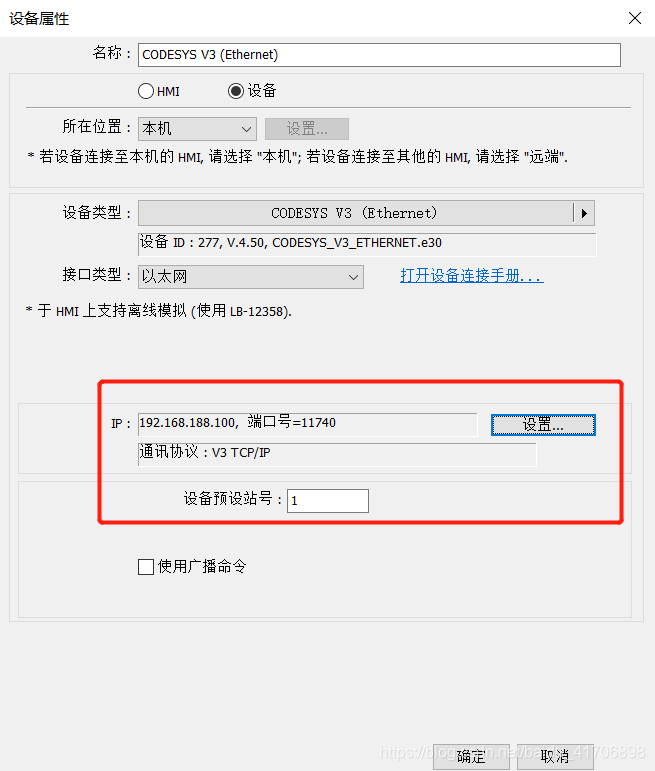

注意修改IP

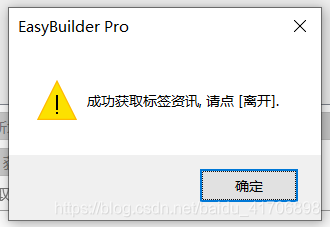

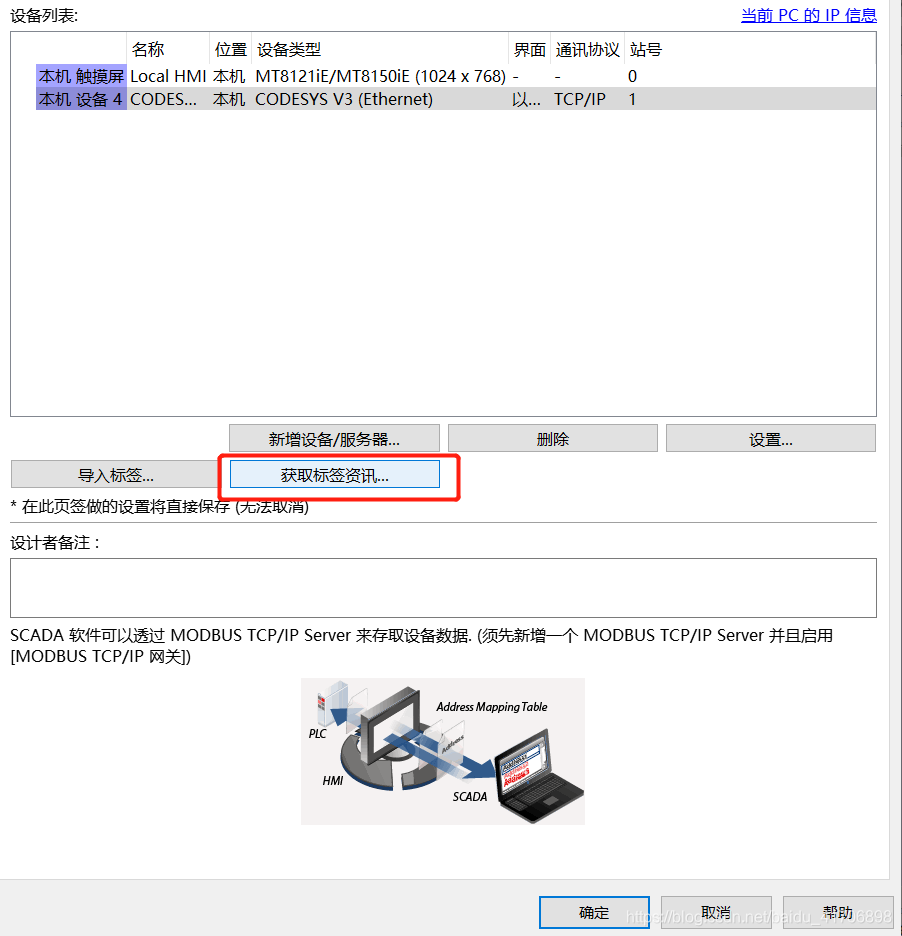

点击“获取标签资讯”，连接成功会有提示

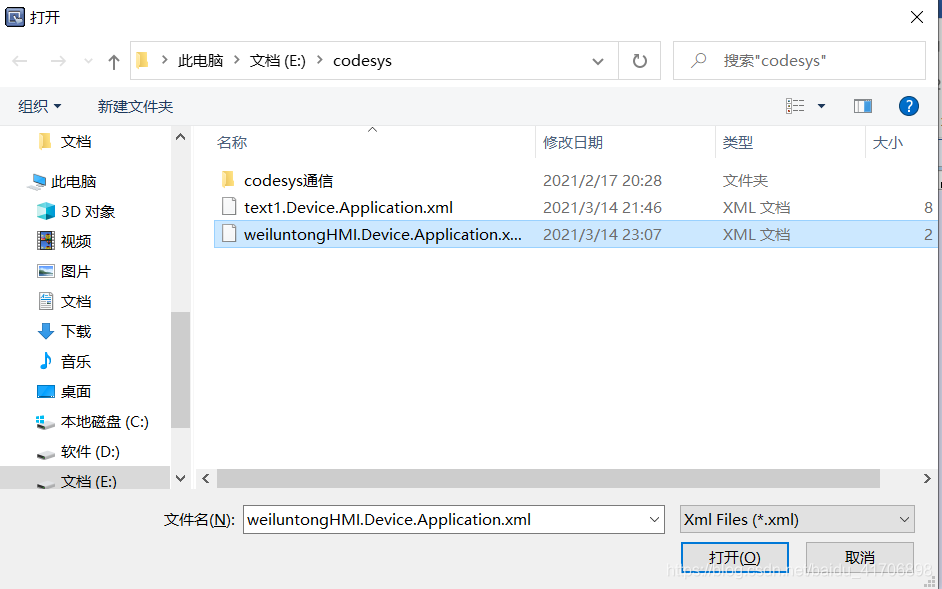

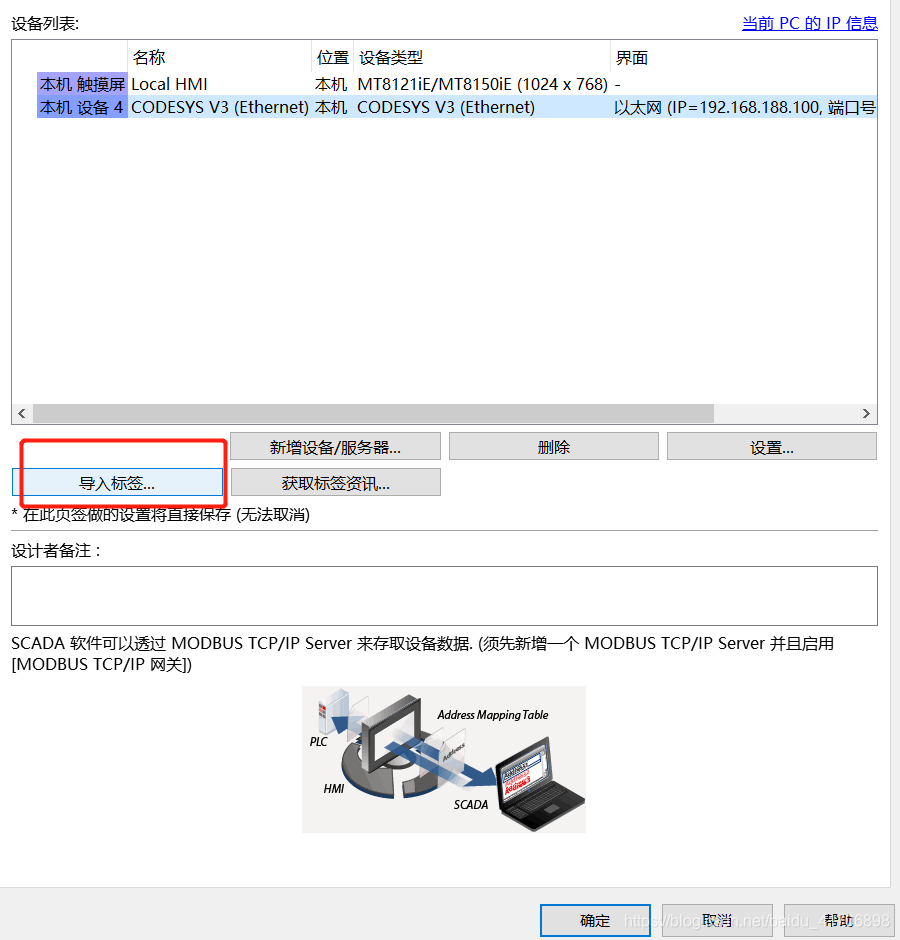

导入变量标签

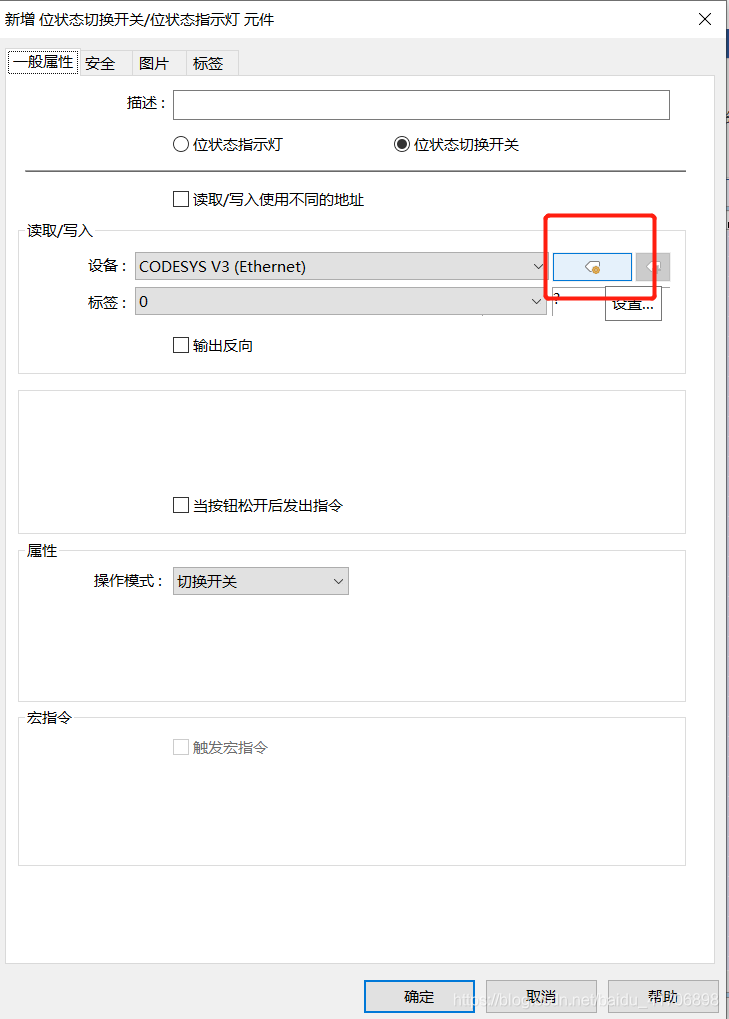

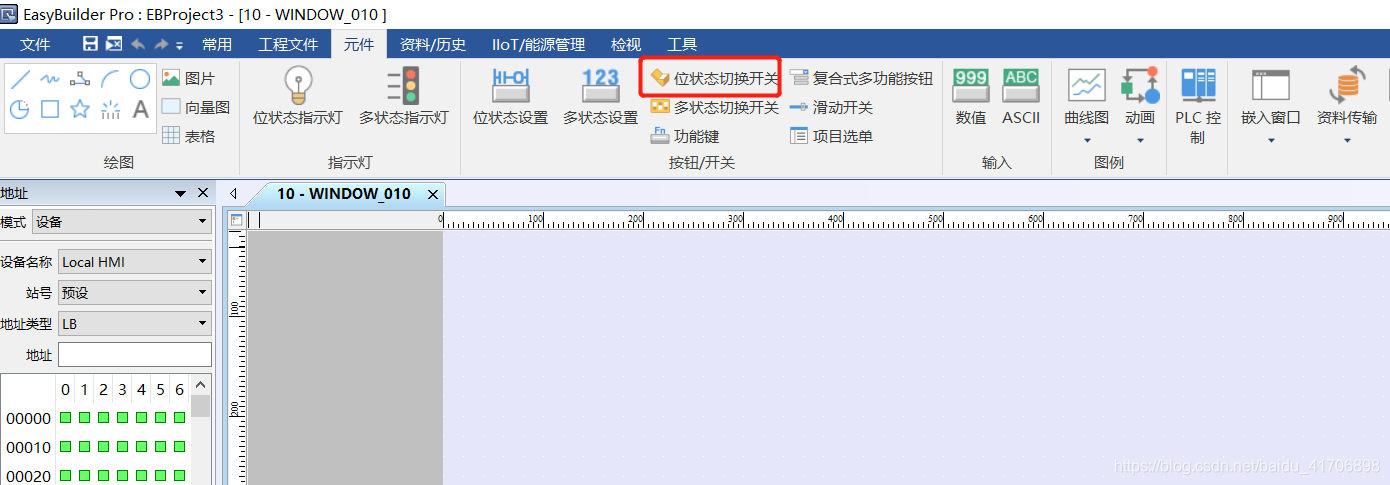

进入编辑界面，选择“位状态切换开关”

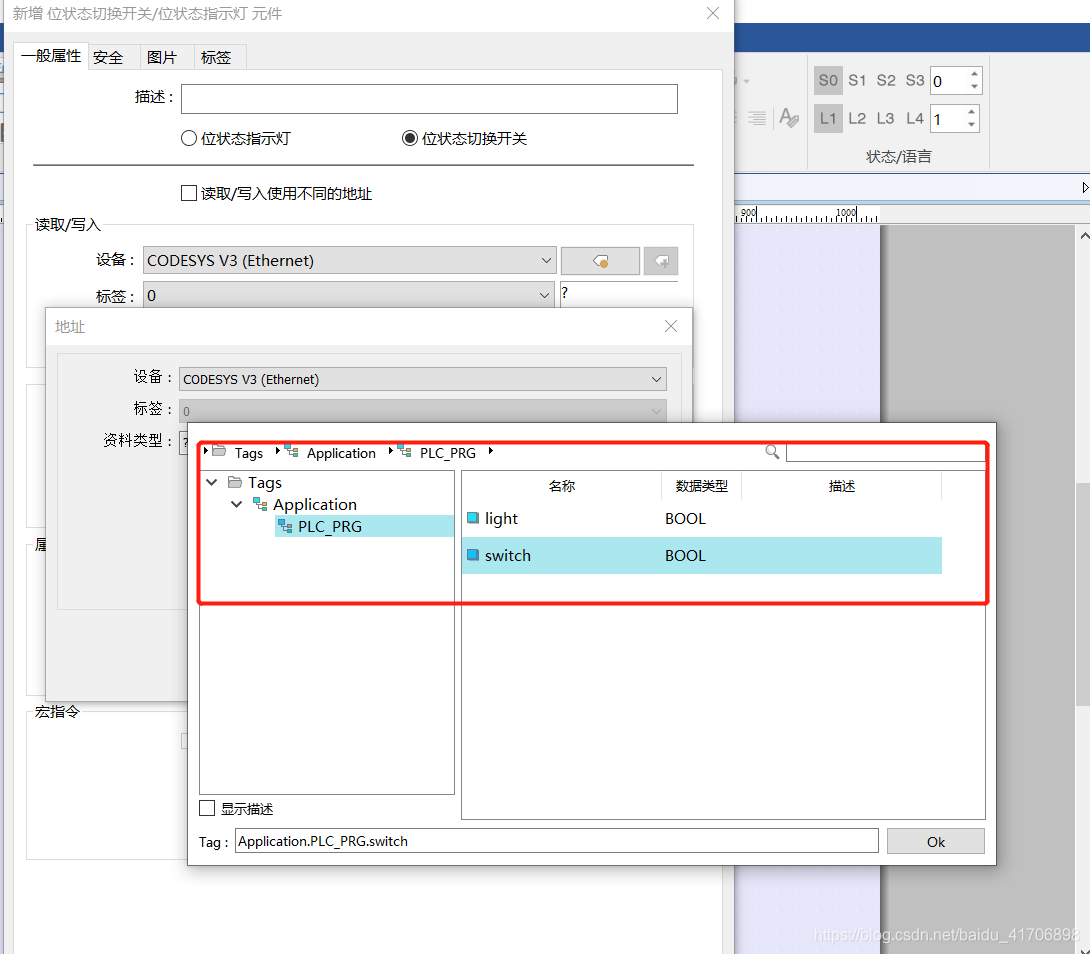

选择变量

选择标签中变量switch

同理，建立状态灯light

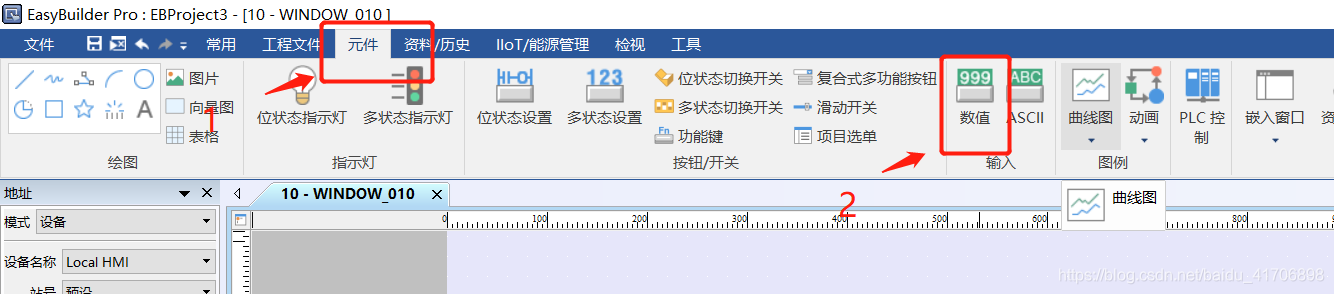

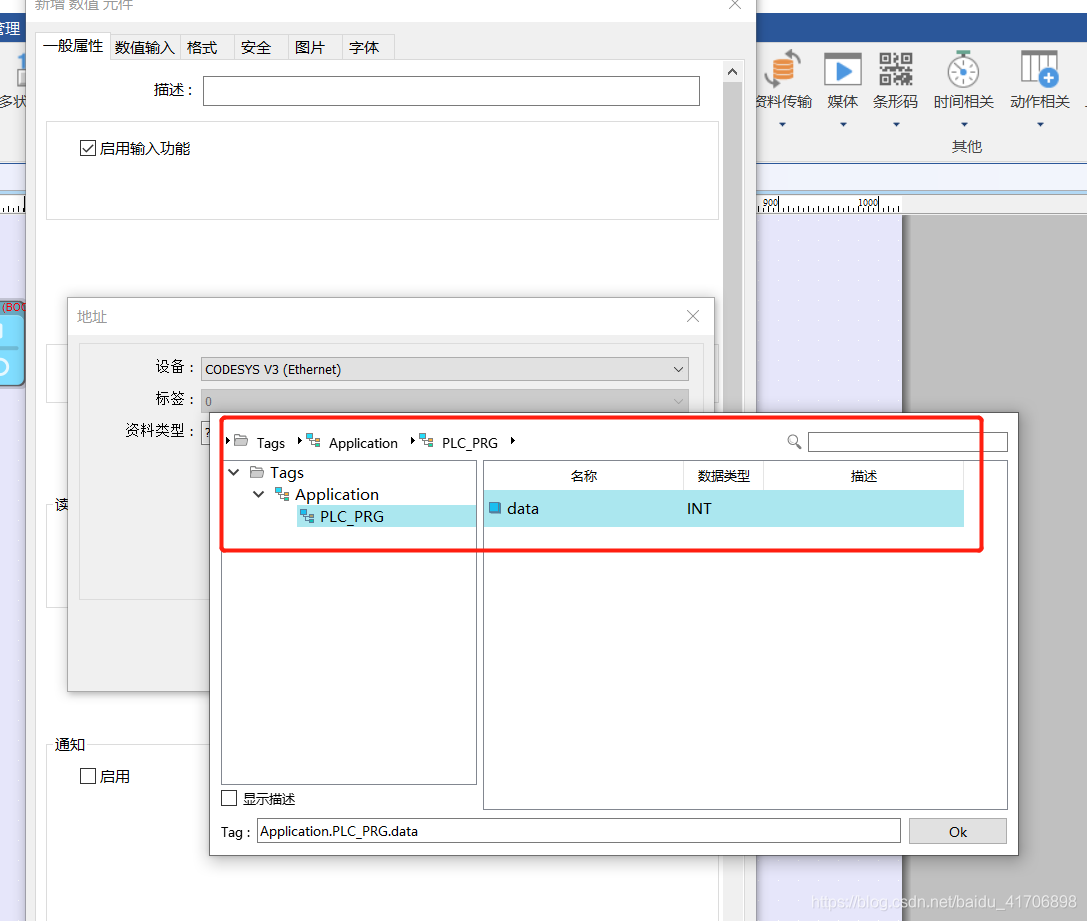

在元件中选着“数值”，进行数据显示

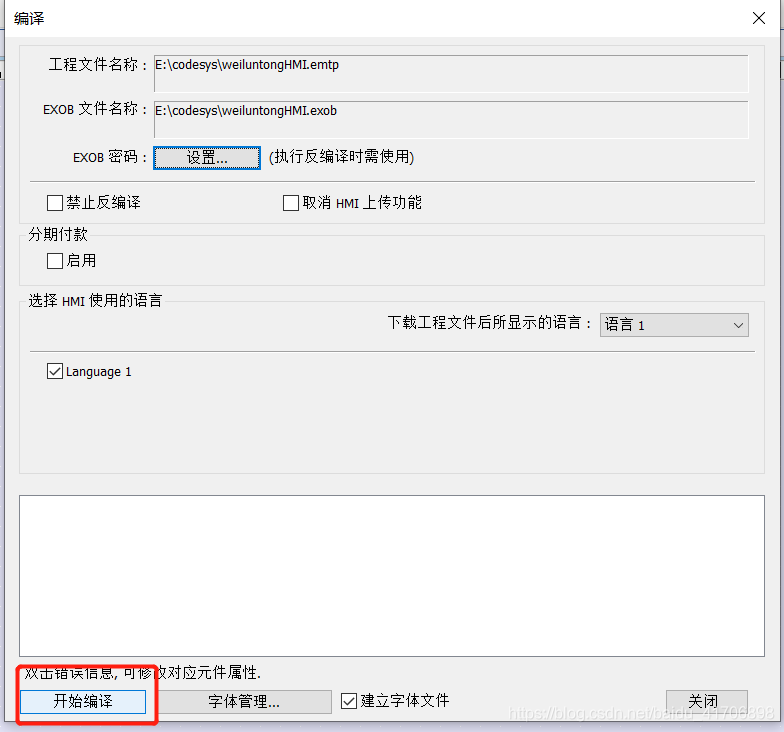

对工程进行编译

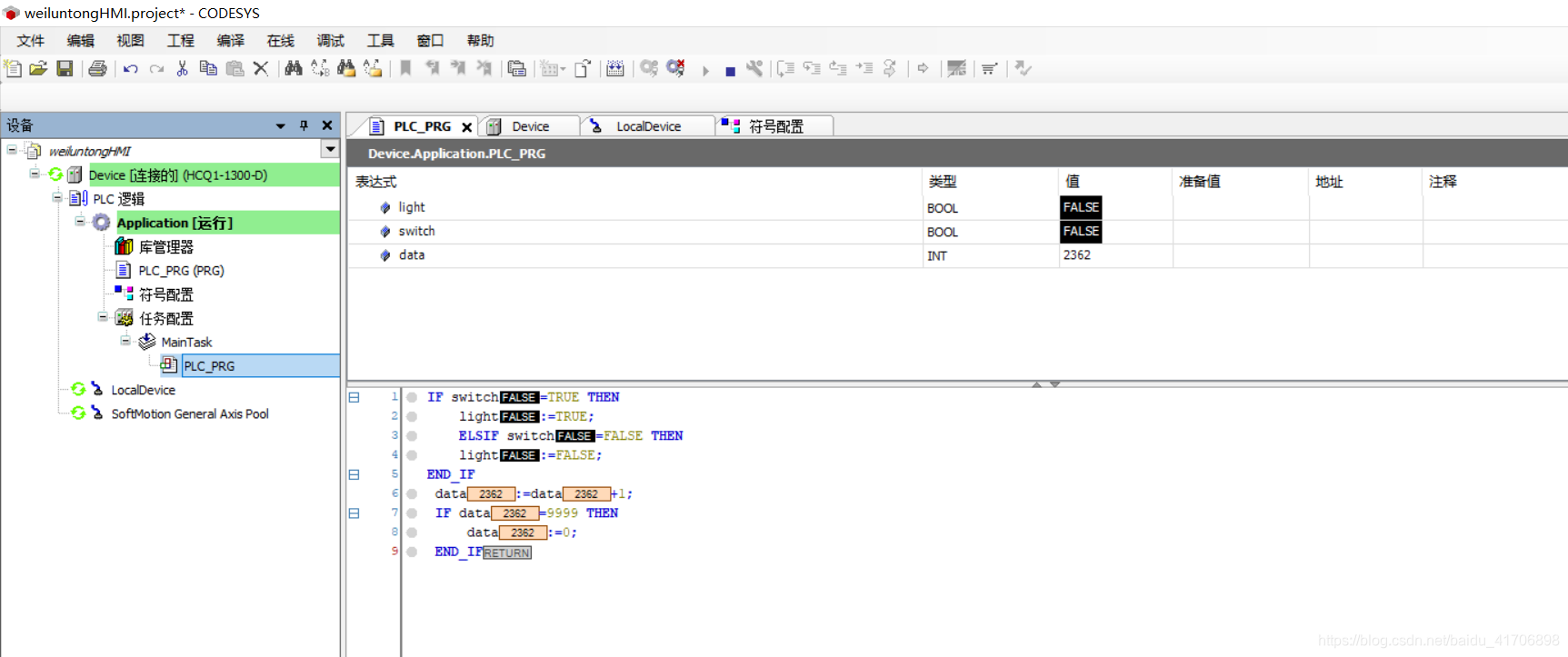

在codesys内，对Q1进行程序下载并运行

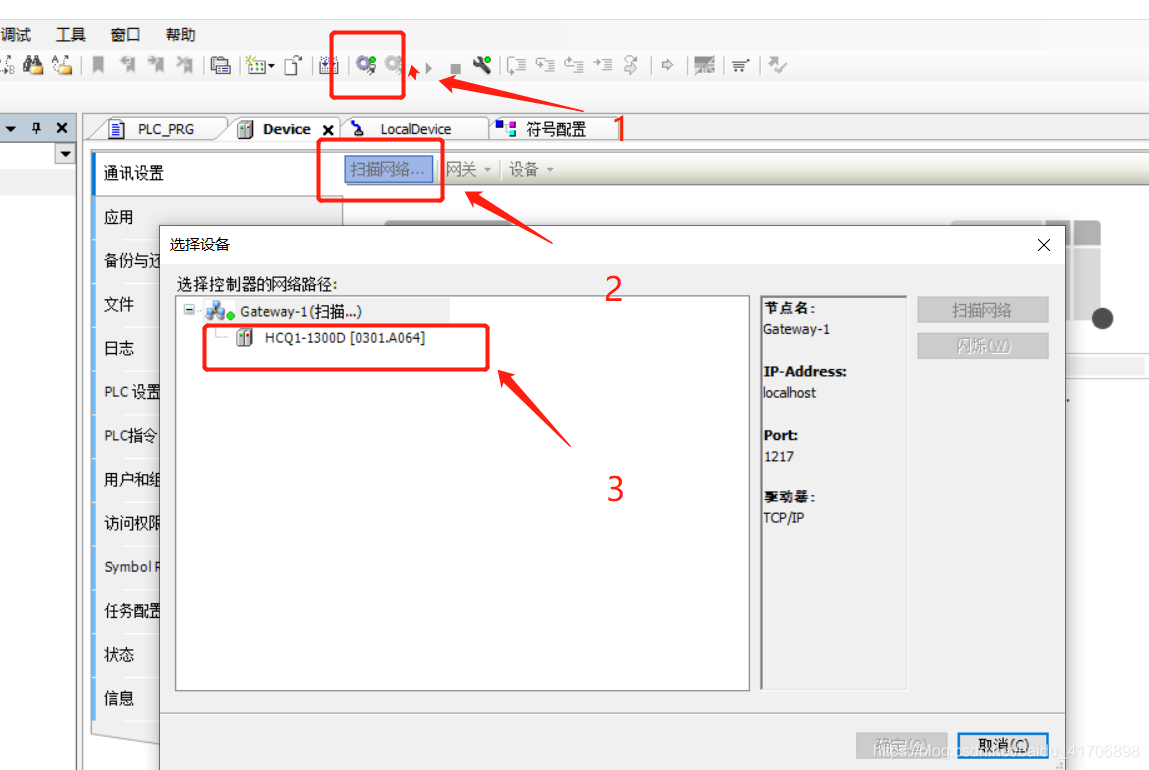

进入Q1控制器监控仿真界面

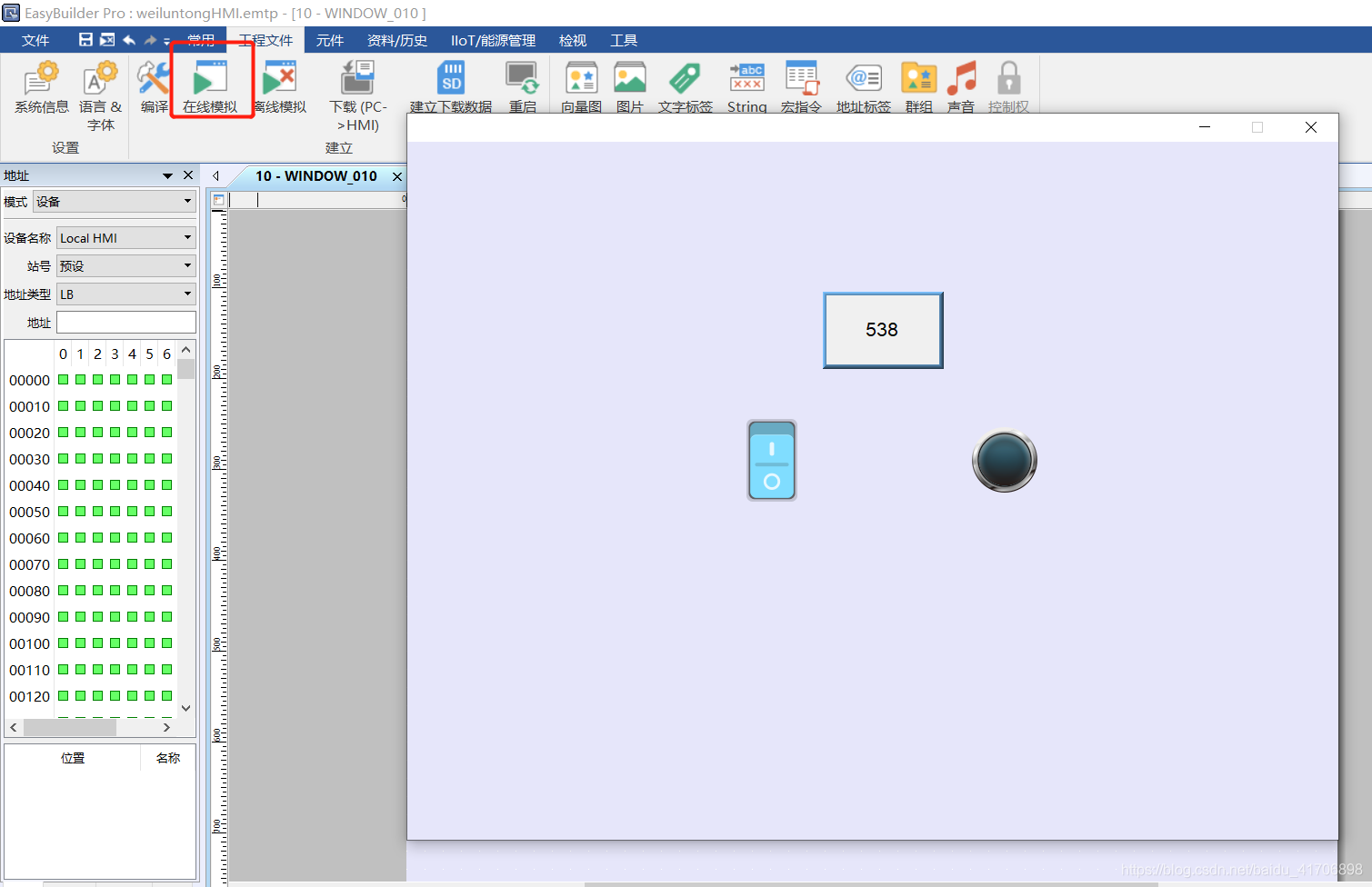

点击EasyBuilder Pro的“在线模拟”

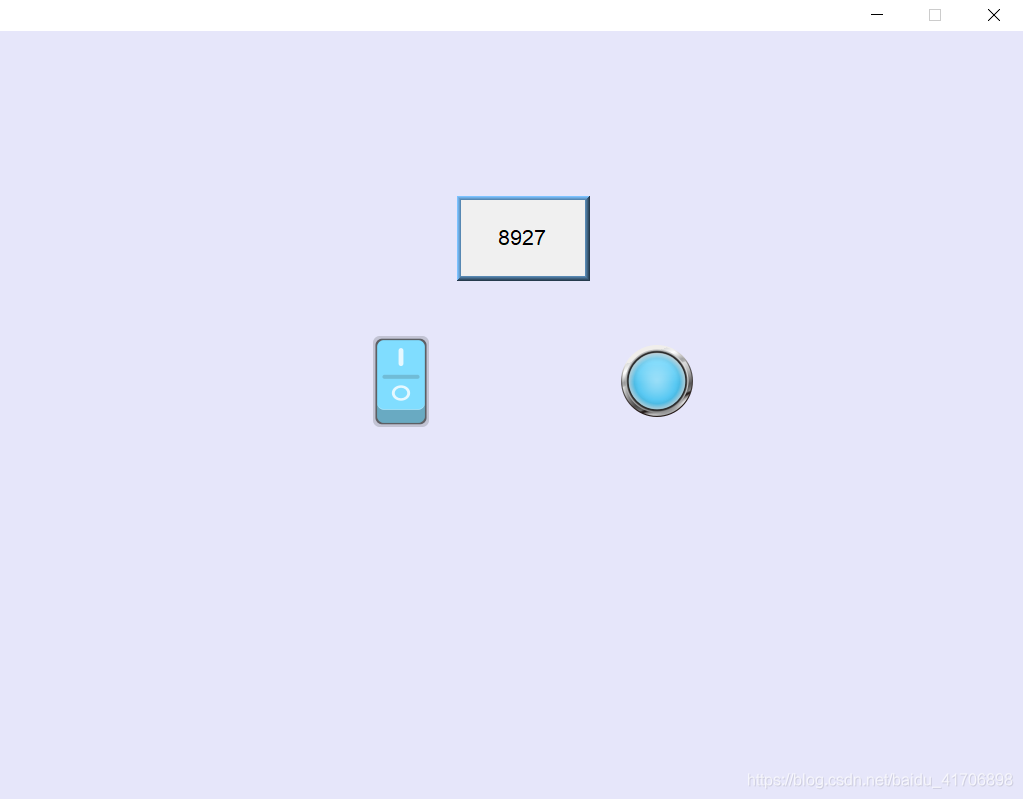

模拟画面如下：
