模拟CMOS学习笔记（一）计算μnCox、λ、Vth

计算μnCox、λ、Vth

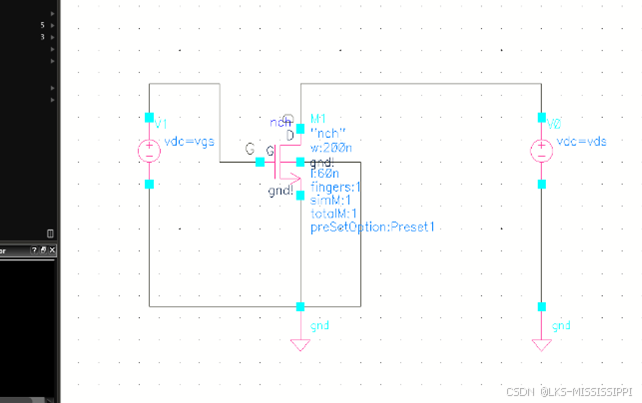

\\原理图

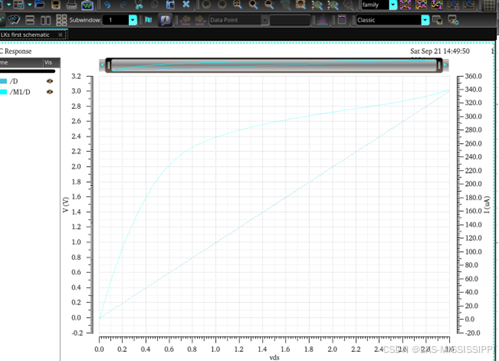

\\仿真结果

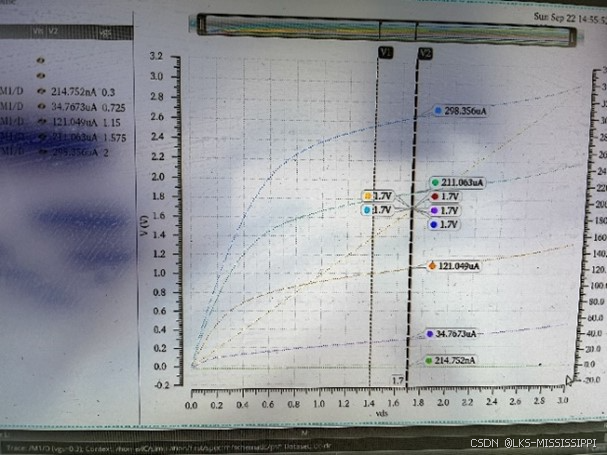

\\0.3V到2V的5个扫描点

由仿真图可知Id/Vds中Id在进入饱和区后，仍然在跟随Vds的增加而缓慢上升，可以解释沟道长度调制效应

在计算Id过程中我们的（1+λVds）看作1，由原理图可知其中Vgs，W=200n，L=60n已知



解λ为0.2308,Vth=0.123

​将λn = 0.2308 V-1，VTH = 0.123V ，W=200n，L=60n带入方程可以得到 μn Cox = 4.82 × 10-5 A/V2

ID​=1/2（​μn*​Cox*​(W/L)​*[(VGS​−VTH​)^2]*(1+λ*VDS​)）

代入给定的参数后，计算得出 𝐾（即 𝜇𝑛𝐶𝑜𝑥）的值为大约 4.93×10−5.
